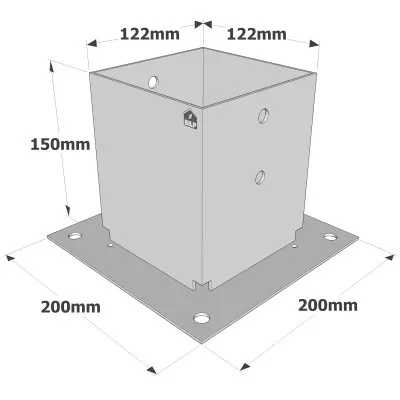

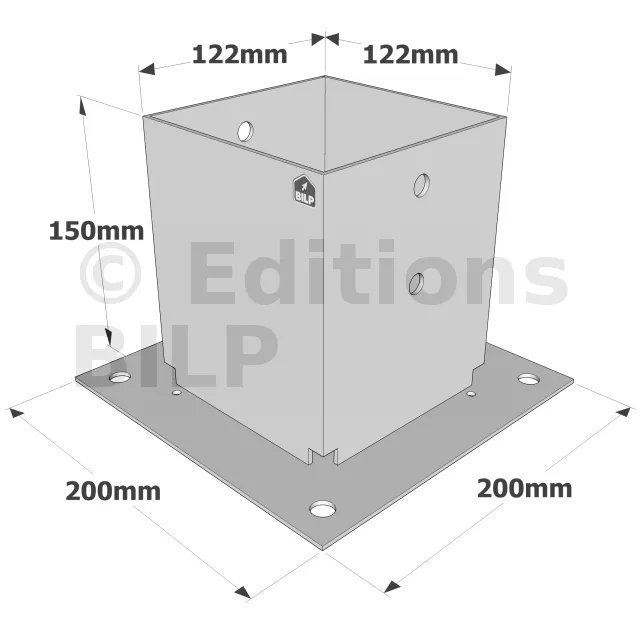

Pied de poteau carré à boulonner - Finition GALVANISEE - Réf. PPJBT120
- RéférencePPJBT120
- Fabricationfrançaise
- MatériauAcier DD11 suivant NF EN 10111
- MarqueSIMPSON Strong-Tie
- FinitionGC (galvanisée à chaud suivant NF EN ISO 1461)
- Largeur platine200mm
- Hauteur150mm
- Ep. corps2.5mm
- Ep. platine2.5mm
- Perçage sur le corps4Ø11mm
- Perçage sur la platine4Ø12mm
Pied de poteau carré de jardin à boulonner
Les pieds de poteau carrés sur platine PPJBT sont préconisés dans la réalisation de petits ouvrages tels que les clôtures et structures légères de jardin. Très faciles à démonter, ils peuvent être boulonnés sur support béton et acier ou vissés sur bois.
Caractéristiques
Matière
- Acier DD11 suivant NF EN 10111,
- Finition galvanisation à chaud suivant NF EN ISO 1461,
- Épaisseur corps : 2 à 3 mm selon les modèles,
- Épaisseur platine : 2,5 à 3 mm selon les modèles.
Avantages
- Platine d’épaisseur 2,5 mm renforcée : grande résistance à la déformation,
- Angles de la platine découpés pour plus de sécurité,
- Compatible avec les sections de poteau courantes du marché.
Applications
Support
- Porteur : béton, acier, bois massif, lamellé-collé, bois composite, ...
- Porté : bois massif, lamellé-collé, bois composite, ...
Domaines d’utilisation
- Clôtures de jardin, panneaux, claustras,
- Abris de jardin, bûchers de jardin, carports,
- Structures légères et ouvrages temporaires de jardin.
Données techniques
Dimensions
Pour la finition de la réalisation de votre pilier, vous allez sceller le chapeau à l’aide d’un mortier de ciment.
La réalisation de la fondation et des piliers étant terminée, vous pouvez maintenant passer au montage du mur.
Pour cette étape, vous pouvez vous référer aux articles concernant le montage des murs en parpaings. Cet article vous expliquera en détail les matériaux et matériels qui vous seront indispensables ainsi que les étapes que vous devrez effectuer pour le montage.
Une fois la dernière rangée posée, vous pouvez appliquer une dernière couche de mortier en haut du mur et la lisser avec précision.
| Références | Dimensions [mm] | Perçages | |||||||
|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | E | t1 | t2 | Partie haute | Platine | |
| Ø11 | Ø12 | ||||||||
| PPJBT70 | 71 | 150 | 71 | 150 | 150 | 2 | 2.5 | 4 | 4 |
| PPJBT90 | 91 | 150 | 91 | 150 | 150 | 2 | 2.5 | 4 | 4 |
| PPJBT100 | 102 | 150 | 102 | 200 | 200 | 2.5 | 2.5 | 4 | 4 |
| PPJBT120 | 122 | 150 | 122 | 200 | 200 | 2.5 | 2.5 | 4 | 4 |
| PPJBT140 | 142 | 150 | 142 | 200 | 200 | 2.5 | 2.5 | 4 | 4 |
| PPJBT160 | 162 | 200 | 162 | 260 | 260 | 2.5 | 2.5 | 4 | 4 |
| PPJBT200 | 202 | 200 | 202 | 260 | 260 | 2.5 | 2.5 | 4 | 4 |
Pied de poteau carré sur platine "prêt-à-fixer"
Les pieds de poteau carrés sur platine PPJBT sont préconisés dans la réalisation de petits ouvrages tels que les clôtures et structures légères de jardin. Très faciles à démonter, ils peuvent être boulonnés sur support béton et acier ou vissés sur bois.
Caractéristiques
Matière
- Acier DD11 suivant NF EN 10111,
- Finition galvanisation à chaud suivant NF EN ISO 1461,
- Épaisseur corps : 2 à 3 mm selon les modèles,
- Épaisseur platine : 2,5 à 3 mm selon les modèles.
Avantages
- Platine d’épaisseur 2,5 mm renforcée : grande résistance à la déformation,
- Angles de la platine découpés pour plus de sécurité,
- Compatible avec les sections de poteau courantes du marché.
Applications
Support
- Porteur : béton, acier, bois massif, lamellé-collé, bois composite, ...
- Porté : bois massif, lamellé-collé, bois composite, ...
Domaines d’utilisation
- Clôtures de jardin, panneaux, claustras,
- Abris de jardin, bûchers de jardin, carports,
- Structures légères et ouvrages temporaires de jardin.
Données techniques
Dimensions
Pour la finition de la réalisation de votre pilier, vous allez sceller le chapeau à l’aide d’un mortier de ciment.
La réalisation de la fondation et des piliers étant terminée, vous pouvez maintenant passer au montage du mur.
Pour cette étape, vous pouvez vous référer aux articles concernant le montage des murs en parpaings. Cet article vous expliquera en détail les matériaux et matériels qui vous seront indispensables ainsi que les étapes que vous devrez effectuer pour le montage.
Une fois la dernière rangée posée, vous pouvez appliquer une dernière couche de mortier en haut du mur et la lisser avec précision.
| Références | Dimensions [mm] | Perçages | Contenu du kit | |||||||
|---|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | E | t1 | t2 | Partie haute | Platine | ||
| Ø11 | Ø12 | |||||||||
| KIT FIX PPJBT 70 | 71 | 150 | 71 | 150 | 150 | 2 | 2.5 | 4 | 4 | 1 PPJBT70 - 4 WA M10-78/5 - 2 LAG10050 |
| KIT FIX PPJBT 90 | 91 | 150 | 91 | 150 | 150 | 2 | 2.5 | 4 | 4 | 1 PPJBT90 - 4 WA M10-78/5 - 2 LAG10050 |
Mise en œuvre pied de poteau carré sur platine "prêt-à-fixer"
Fixations
Ce kit comprend :
- 1 pied de poteau PPJBT70 ou PPJBT90 en acier galvanisé à chaud,
- 4 goujons WA M10-78/5 en acier éléctrozingué,
- 2 tirefonds LAG 10-50 en acier zingué blanc.
Fixations
Poteau :
- Boulons,
- Tirefonds LAG Ø10 mm.
- Vis SSH Ø10 mm.
Platine :
- Cheville mécanique : goujon WA M10-78/5, tirefond LAG 10-80,
- Ancrage chimique : résine AT-HP + tige filetée LMAS M10-120/25.
Mise en garde
La gamme jardin ne convient pas pour des applications structurelles soumises à des forces importantes (vent, ...). Les structures doivent être correctement conçues et mises en oeuvre afin d’assurer la reprise de charges latérales de vent (jambe de force, ...).
Installation
Partie basse :
1. Positionner le pied de poteau dans la structure.
2. Identifier la position des ancrages au sol sur le support.
3. Percer le support verticalement au diamètre et à la profondeur préconisés pour les fixations choisies.
4. Fixer la platine au sol à l’aide des chevilles d’ancrages sélectionnées
Partie haute :
- Placer le poteau dans le pied de poteau.
- Fixer le poteau dans le pied de poteau.
Pour la finition de la réalisation de votre pilier, vous allez sceller le chapeau à l’aide d’un mortier de ciment.
- Délimiter au cordeau l’emplacement de la clôture en plantant un piquet tous les 2,5 m pour marquer l’implantation des différents poteaux de votre clôture.
Tenir compte de l’horizontalité du terrain et déblayer ou remblayer si nécessaire. - Il existe deux possibilités de mise en place des poteaux : mise en place scellée ou enfoncée.
Soit vous enfoncez les poteaux et les jambes de force à la masse en les protégeant avec une cale, soit vous exécutez des trous à la bêche d’une profondeur de 30 à 40 cm avec une largeur à peine supérieure à celle de la bêche pour chaque repère d’implantation de poteaux puis évacuer la terre à la pelle ou utiliser une tarière et poser les poteaux et les jambes de force dans les angles. - Ensuite, pour les deux cas, contrôler les poteaux avec du fil à plomb puis combler et sceller avec du béton. Laissez sécher deux à trois jours.
- Fixer les fils de tension à 0,50 m les uns des autres sur les poteaux d’angle et les poteaux intermédiaires.
- Placer les tendeurs sur chacun des poteaux. A 20 cm, couper le fil et attacher un tendeur.
- Introduire les fils de tension dans chacun des tendeurs. Tendre progressivement
et successivement tous les tendeurs en commençant par le bas avec une clé plate. Remarque : les grillages soudés n’exigent pas de fils de tension.
