Feuillards torsadés
Feuillards torsadés

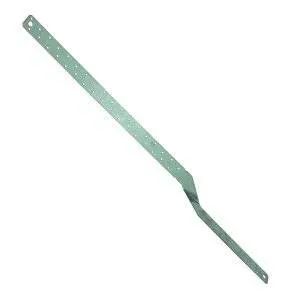

Les feuillards torsadés MTS assurent une résistance à la traction entre 2 éléments. Plus adaptés aux charpentes et aux contrevenements, ces feuillards offrent de nombreuses fonctionnalités. Le coude permet le pliage à 90° dans le sens de la longueur permettant ainsi l‘assemblage d‘éléments croisés à 90°.
Caractéristiques :
Matière :
- Acier galvanisé G90 suivant ASTM A-653.
- Epaisseur 1,5 mm.
Avantages :
- Longueurs prédécoupées et torsadées.
Applications
Support :
- Porteur : bois
- Porté : bois massif, lamellé-collé, bois composites, poutres en I.
Domaines d’utilisation :
- Liaisons sablières/chevrons.
Dimensions et valeurs caractéristiques
Étaler le mortier sur une épaisseur d’environ 2 cm
| Références | Dimensions [mm] | Valeurs caractéristiques Soulèvement ( Bois C24)Nb. de pointes ( sur chaque côté du feuillard) [kN] | ||||
|---|---|---|---|---|---|---|
| A | B | Ep. | Ø 3.1 x 35 | Ø 3.75 x 30 | ||
| 4-5-6-7 | 4 | 5-6-7 | ||||
| MTS12 | 32 | 305 | 1.5 | 3.6 | 3.4 | 3.6 |
| MTS30 | 32 | 765 | 1.5 | 3.6 | 3.4 | 3.6 |
