Grands sabots à ailes extérieures, gamme GSEXL (largeur 201 à 270mm, épaisseur 4mm, profondeur 110mm), pour fixation sur béton
Données techniques - Sabot à ailes extérieures grande largeur
Dimensions
Références | Dimensions [mm] | Perçages sur porteur | Perçages sur porté | |||||
---|---|---|---|---|---|---|---|---|
A | B | C | D | t | Ø14 | Ø5 | ||
Min. | Max. | |||||||

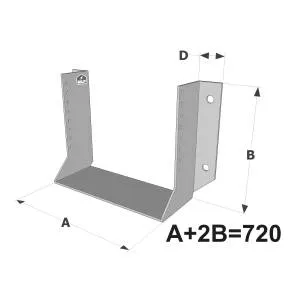

GSEXL720/4X | 201 | 270 | (720-A)/2 | 110 | 41.5 | 4 | 4 | 16 |

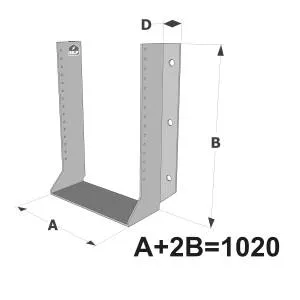

GSEXL1020/4X | 201 | 270 | (1020-A)/2 | 110 | 41.5 | 4 | 6 | 30 |
* A, B et C sont les dimensions intérieures du sabot.
Références | Fixations | Valeurs caractéristiques - Bois C24 [kN] | |||||
---|---|---|---|---|---|---|---|
Porteur | Porté | R1.k | R2.k | R3.k | |||
Qté | Type | Qté | Type | CNA4,0x50 | CNA4,0x50 | CNA4,0x50 | |
GSEXL720/4X | 4 | Ø12* | 16 | CNA | 80 | 28.4 | 20 |
GSEXL1020/4X | 6 | Ø12* | 30 | CNA | 120 | 53.2 | 24.1 |
* Voir la gamme d’ancrage Simpson Strong-Tie pour trouver le produit adéquat. Les solutions d’ancrage typiques sont BOAXII, SET-XP, WA, AT-HP et dépendent du type de béton, l’entraxe et les distances aux bords. Les valeurs données dans ce tableau sont données pour une installation en pleine dalle. Pour toute autre condition d’installation (proche des bords,...), le concepteur doit vérifier les ancrages séparément (Notre logiciel gratuit Anchor Designer est disponible sur notre site internet).
SIMPSON Strong-Tie
Une fiabilité et un service sans équivalent
Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.
Sabots à ailes extérieures, gamme GSEXL GRANDE LARGEUR
A la différence des GSE, les sabots à ailes extérieures grande largeur GSEXL sont utilisés pour des largeurs de 201 mm à 270 mm.
Caractéristiques :
Déclarations de performance : FR-DoP-e06/0270
Agréments techniques : ETA-06/0270
Matière :
- S250GD + Z275 suivant NF EN 10346,
- Épaisseur : 4 mm.
Avantages :
- Résistance au feu de 30 minutes suivant l’Eurocode 5.
Applications
Support :
- Porteur : béton, acier ou maçonnerie creuse.
- Porté : bois massif, bois composite, bois lamellé collé, fermes triangulées, profilés.
Domaines d’utilisation :
- Solives, pannes,
- Poutres lisses et montants de bardage,
- Butées de chevrons,
- Renforcement d‘assemblages existants.
Dimensions
Références | Dimensions [mm] | ||||||||
---|---|---|---|---|---|---|---|---|---|
A | B | C | D | t | Perçages sur porteur | Perçages sur porté | |||
Min. | Max. | Ø14 [mm] | Ø5 [mm] | ||||||
GSEXL720/4X | 201 | 270 | (720-A)/2 | 110 | 41.5 | 4 | 4 | 16 | |
GSEXL1020/4X | 201 | 270 | (1020-A)/2 | 110 | 41.5 | 4 | 6 | 30 |
Mise en oeuvre
Fixations
Sur porté :
- Pointes annelées CNA Ø4,0 x 50 mm.
- Vis CSA Ø5.0 x 40 mm.
Sur porteur :
Support acier :
- Boulons Ø12 mm.
Support béton :
- Ancrage mécanique Ø12 mm type BOAX-II M12-103/5.
- Ancrage chimique : tige filetée Ø12 mm : LMAS M12-150/35 avec résine AT-HP.
Installation
Sur Bois :
1. Tracer l’emplacement de la poutre portée sur le porteur,
2. Présenter le sabot et préfixer les ailes de chaque côté,
3. Ajuster le sabot par rapport aux tracés : le sabot doit être légèrement plus ouvert en haut que en bas pour faciliter l’installation de la poutre portée,
4. Finaliser la fixation sur chaque aile,
5. Présenter la poutre portée dans le sabot et la fixer en clouage partiel ou total.
Sur Béton :
1. Méthode 1 : Tracer l’emplacement des perçages en appliquant le sabot sur la poutre,
2. Méthode 2 : Tracer l’emplacement de la poutre sur le support, présenter le sabot et repérer les centres des perçages,
3. Percer le support avec un forêt adapté,
4. Présenter le sabot et fixer le sur le support avec des goujons d’ancrages,
5. Présenter la poutre portée dans le sabot avant de la fixer.
