Vis connecteurs acier sur bois (gros diamètres)

Vis connecteurs acier sur bois

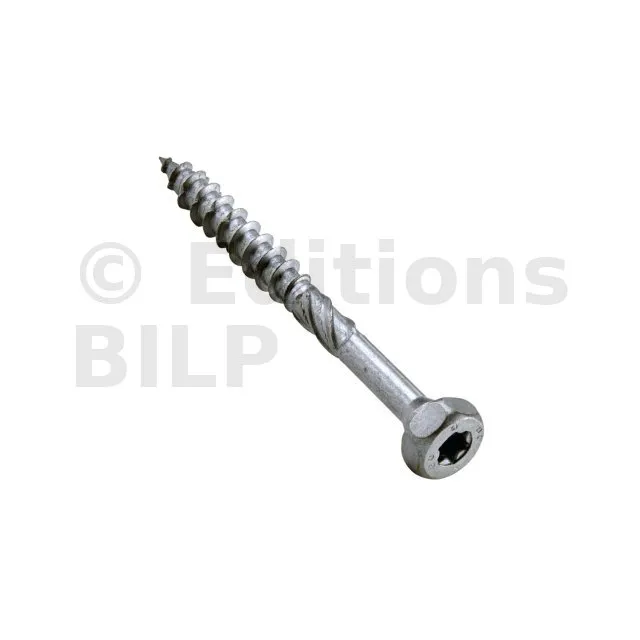

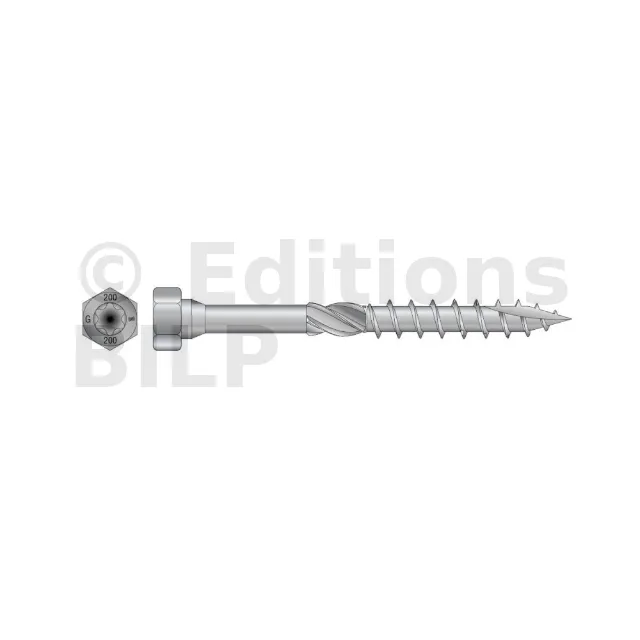

La vis bois SSH est une vis de diamètre et longueur idéale pour la fixation de connecteurs sur éléments en bois, en intérieur ou extérieur. Elle s’installe dans les perçages habituellement prévus pour les ancrages, et réduit avantageusement le temps de mise en oeuvre sur chantier, en comparaison des solutions classiques de clouage.

Caractéristiques

Avantages

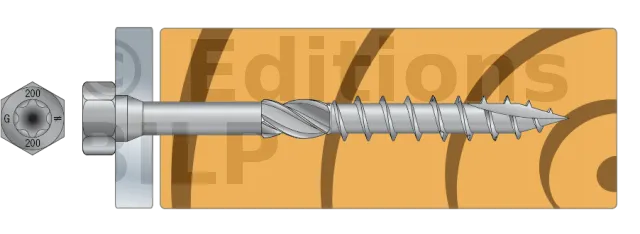

  • Tête hexagonale et empreinte étoile : flexibilité pour le montage,
  • Marquage de la tête incluant la longueur en mm facilitant le contrôle,
  • Partie plate large sous tête : parfait maintien de la plaque acier,
  • Cône et cylindre sous tête : aide au centrage de la vis dans le perçage,
  • Alésoir : frottement réduit dans le bois,
  • Filet asymétrique : couple de rotation réduit lors du vissage et forte résistance à l’arrachement,
  • Pointe anti-fendage type 17 : meilleure amorce du vissage,

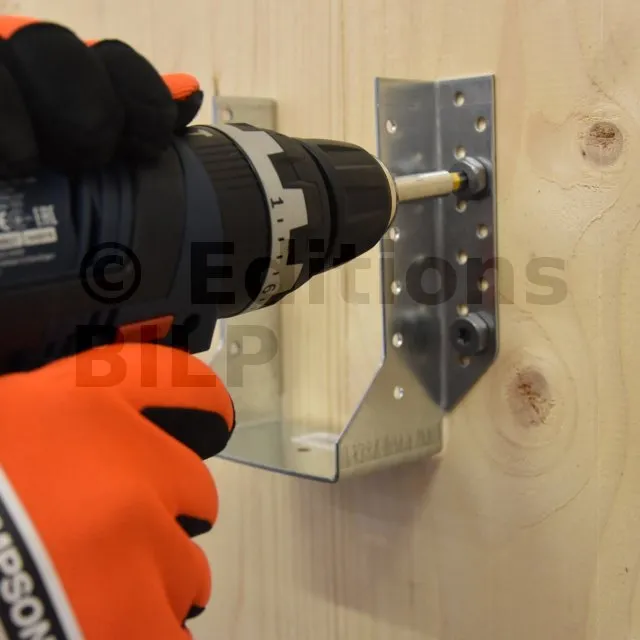

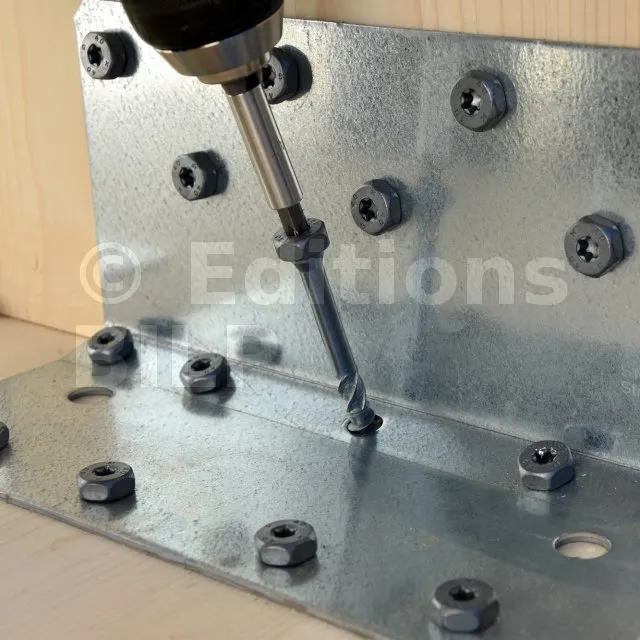

  • Mise en œuvre simple et rapide, adaptée à tous types de visseuses,
  • Résistance au feu 30 minutes suivant l’Eurocode 5 sur bois avec nos sabots 4 mm certifiés R30,
  • Idéal pour les connecteurs standards et les pièces mécano-soudées.

Applications

Support

  • Bois

Domaines d’utilisation

  • Assemblages acier sur bois,
  • Assemblages bois sur bois massif, bois lamellé-collé, CLT, panneaux à base de bois,

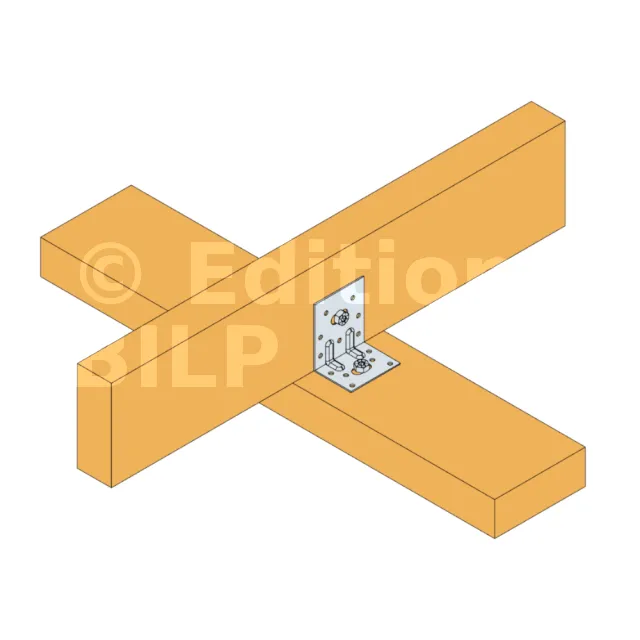

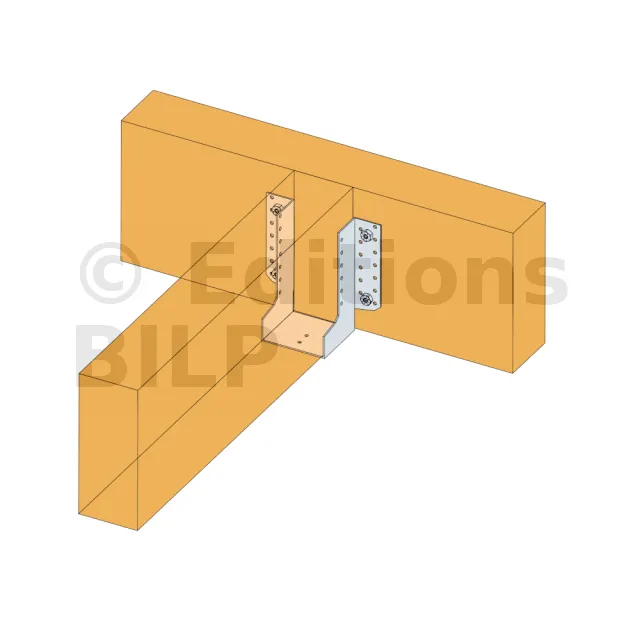

  • Fixation de connecteurs, équerres, sabots...
  • Levage et transport d’éléments bois (murs ossature bois, murs CLT, planchers CLT, poutres...)...

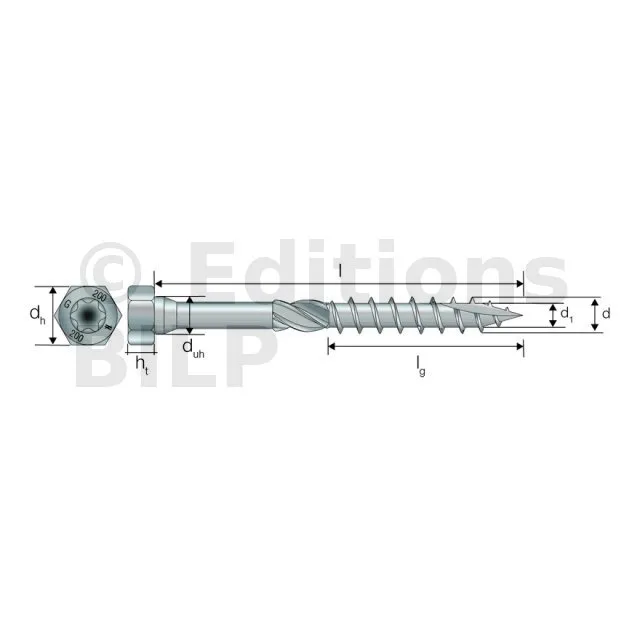

Données techniques

Dimensions
RéférencesCode articleDimensions [mm]
d l dh ht duh d1 lg Embout
SSH6.0X40 75128 6 40 10 4.75 6.1 3.7 24 T-30
SSH6.0X50 75129 6 50 10 4.75 6.1 3.7 33 T-30
SSH6.0X60 75130 6 60 10 4.75 6.1 3.7 42 T-30
SSH6.0X75 75131 6 75 10 4.75 6.1 3.7 42 T-30
SSH6.0X90 75132 6 90 10 4.75 6.1 3.7 42 T-30
SSH6.0X120 75133 6 120 10 4.75 6.1 3.7 75 T-30
SSH8.0X40 75134 8 40 13 5.75 8.2 5.1 32 T-40
SSH8.0X50 75135 8 50 13 5.75 8.2 5.1 42 T-40
SSH8.0X60 75136 8 60 13 5.75 8.2 5.1 42 T-40
SSH8.0X80 75137 8 80 13 5.75 8.2 5.1 42 T-40
SSH8.0X90 75138 8 90 13 5.75 8.2 5.1 42 T-40
SSH8.0X100 75139 8 100 13 5.75 8.2 5.1 55 T-40
SSH8.0X120 75140 8 120 13 5.75 8.2 5.1 85 T-40
SSH8.0X140 75141 8 140 13 5.75 8.2 5.1 85 T-40
SSH8.0X160 75142 8 160 13 5.75 8.2 5.1 110 T-40
SSH8.0X180 75143 8 180 13 5.75 8.2 5.1 110 T-40
SSH8.0X200 75144 8 200 13 5.75 8.2 5.1 110 T-40
SSH8.0X300 75148 8 300 13 5.75 8.2 5.1 110 T-40
SSH10.0X40 75149 10 40 15 6 10.2 6.2 32 T-40
SSH10.0X50 75150 10 50 15 6 10.2 6.2 42 T-40
SSH10.0X60 75151 10 60 15 6 10.2 6.2 42 T-40
SSH10.0X80 75152 10 80 15 6 10.2 6.2 42 T-40
SSH10.0X90 75153 10 90 15 6 10.2 6.2 42 T-40
SSH10.0X100 75154 10 100 15 6 10.2 6.2 55 T-40
SSH10.0X120 75155 10 120 15 6 10.2 6.2 85 T-40
SSH10.0X140 75156 10 140 15 6 10.2 6.2 85 T-40
SSH10.0X160 75157 10 160 15 6 10.2 6.2 110 T-40
SSH10.0X180 75169 12 180 17 6.25 12.2 6.7 110 T-40
SSH12.0X200 75170 12 200 17 6.25 12.2 6.7 110 T-40
SSH12.0X60 75162 12 60 17 6.25 12.2 6.7 48 T-40
SSH12.0X80 75163 12 80 17 6.25 12.2 6.7 48 T-40
SSH12.0X90 75164 12 90 17 6.25 12.2 6.7 48 T-40
SSH12.0X100 75165 12 100 17 6.25 12.2 6.7 55 T-40
SSH12.0X120 75166 12 120 17 6.25 12.2 6.7 85 T-40
SSH12.0X140 75167 12 140 17 6.25 12.2 6.7 85 T-40
SSH12.0X160 75168 12 160 17 6.25 12.2 6.7 110 T-40
SSH12.0X180 75169 12 180 17 6.25 12.2 6.7 110 T-40
SSH12.0X200 75170 12 200 17 6.25 12.2 6.7 110 T-40

Connecteurs compatibles

RéférencesÉquerres compatiblesSabots compatiblesPieds de poteau compatibles
SSH8.0X40 EBC - - -
SSH8.0X50 EBC - - -
SSH8.0X60 EBC - - -
SSH8.0X80 EBC - - -
SSH8.0X90 EBC - - -
SSH8.0X100 EBC - - -
SSH8.0X120 EBC - - -
SSH8.0X140 EBC - - -
SSH8.0X160 EBC - - -
SSH8.0X180 EBC - - -
SSH8.0X200 EBC - - -
SSH8.0X300 EBC - - -
SSH10.0X40 E5/1.5, E5/1.5/1.22/11, ABR100, ABR105 SBE, SAE(1), S45, S1030, S1530 - RFC, RFCP, PPG, PPGPB, PPJST, PPJBT, PPJBTPB, PPJRB, PPJRE,PPJET, PPJNET
SSH10.0X50 - SBE, SAE(1), S45, S1030, S1530 - RFC, RFCP, PPG, PPGPB, PPJST, PPJBT, PPJBTPB, PPJRB, PPJRE,PPJET, PPJNET
SSH10.0X60 - SBE, SAE(1), S45, S1030, S1530 - RFC, RFCP, PPG, PPGPB, PPJST, PPJBT, PPJBTPB, PPJRB, PPJRE,PPJET, PPJNET
SSH10.0X80 ABR105, E20/3 SBE, SAE(1), S45, S1030, S1530 PPA, PPRC, APB100/150, PBLR, PPSP RFC, RFCP, PPG, PPGPB, PPJST, PPJBT, PPJBTPB, PPJRB, PPJRE,PPJET, PPJNET
SSH10.0X90 - SBE, SAE(1), S45, S1030, S1530 PPA, PPRC, APB100/150, PBLR, PPSP RFC, RFCP, PPG, PPGPB, PPJST, PPJBT, PPJBTPB, PPJRB, PPJRE, PPJET, PPJNET
SSH10.0X100 - SBE, SAE(1), S45, S1030, S1530 PPA, PPRC, APB100/150, PBLR, PPSP RFC, RFCP, PPG, PPGPB, PPJST, PPJBT, PPJBTPB, PPJRB, PPJRE,PPJET, PPJNET
SSH10.0X120 - SBE, SAE(1), S45, S1030, S1530 PPA, PPRC, APB100/150, PBLR, PPSP RFC, RFCP, PPG, PPGPB, PPJST, PPJBT, PPJBTPB, PPJRB, PPJRE, PPJET, PPJNET
SSH10.0X140 - SBE, SAE(1), S45, S1030, S1530 PPA, PPRC, APB100/150, PBLR, PPSP RFC, RFCP, PPG, PPGPB, PPJST, PPJBT, PPJBTPB, PPJRB, PPJRE, PPJET, PPJNET
SSH10.0X160 - SBE, SAE(1), S45, S1030,S1530 PPA, PPRC, APB100/150, PBLR, PPSP RFC, RFCP, PPG, PPGPB, PPJST, PPJBT, PPJBTPB, PPJRB, PPJRE,PPJET, PPJNET
SSH10.0X180 - SBE, SAE(1),S45, S1030, S1530 PPA, PPRC,APB100/150,PBLR, PPSP RFC, RFCP, PPG, PPGPB, PPJST, PPJBT, PPJBTPB, PPJRB, PPJRE,PPJET, PPJNET
SSH10.0X200 - SBE, SAE(1), S45, S1030, S1530 PPA, PPRC, APB100/150, PBLR, PPSP RFC, RFCP, PPG, PPGPB, PPJST, PPJBT, PPJBTPB, PPJRB, PPJRE, PPJET, PPJNET
SSH12.0X60 - SAE(2), GLE, GSE, S45 PBP -
SSH12.0X80 AE116, AG922, ABR255, AKRX3L SAE, GLE, GSE, S45 - -
SSH12.0X100 - SAE(2), GLE, GSE, S45 PBP60/50 -
SSH12.0X120 - SAE(2), GLE, GSE, S45 PBP60/50 -
SSH12.0X140 - SAE(2), GLE, GSE, S45 PBP60/50 -
SSH12.0X160 - SAE(2), GLE, GSE, S45 PBP60/50 -
SSH12.0X180 - SAE(2), GLE, GSE, S45 PBP60/50 -
SSH12.0X200 - SAE(2), GLE, GSE, S45 PBP60/50 -

Liste non exhaustive, les performances de ces connecteurs avec la vis SSH sont déclarées dans les fiches techniques correspondantes.
SAE(1) = SAE200 et SAE250
SAE(2) = SAE300, SAE340, SAE380, SAE440 et SAE500

Propriétés Caractéristiques

RéférencesPropriétés Caractéristiques

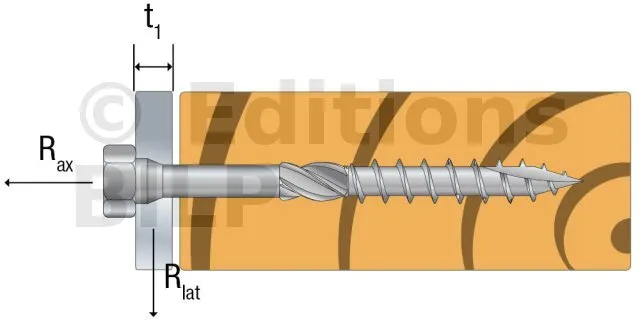

Moment d’écoulement plastique caractéristique - My,k [Nm] Paramètre de résistance caractéristique à l’arrachement - fax,k,90° [N/mm²] Paramètre de résistance caractéristique à la traversée de tête - fhead,k [N/mm²] Résistance caractéristique en traction - ftens,k [kN] Ratio de torsion
SSH6.0X40 10.4 13.3 17.9 13.1 1.5
SSH8.0X40 25.3 13.9 19.5 24.1 1.5
SSH10.0X40 38.7 12.1 19.3 32.8 1.5
SSH12.0X60 52.3 12.2 18.8 40.4 1.5

Les valeurs des vis SSH8.0X40 et SSH10.0X40 sont directement consultables sur les fiches des connecteurs compatibles avec ces vis (cf tableau ci-dessus).

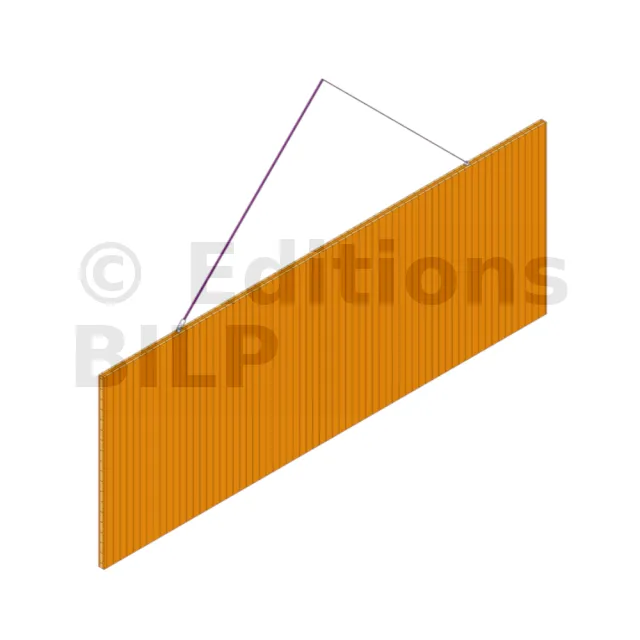

Levage de panneaux - Résistance des vis perpendiculaires au bois - 2 vis SSH


RéférencesCode articleRésistance verticale - Vis perpendiculaires au bois - 2 vis SSH
Angle 45° Angle 60° Angle 75° Angle 90°
Rk [kN] Rd (1) [kN] Qadm (2) [kg] Rk [kN] Rd (1) [kN] Qadm (2) [kg] Rk [kN] Rd (1) [kN] Qadm (2) [kg] Rk [kN] Rd (1) [kN] Qadm (2) [kg]
SSH12.0X100 75165 11.4 7.9 390 13.9 9.6 474 15.5 10.7 528 16 11.1 548
SSH12.0X120 75166 15.5 10.7 528 20.1 13.9 686 23.4 16.2 800 24.6 17 840
SSH12.0X160 75168 18 12.5 617 24.4 16.9 835 29.8 20.6 1017 32 22.2 1096

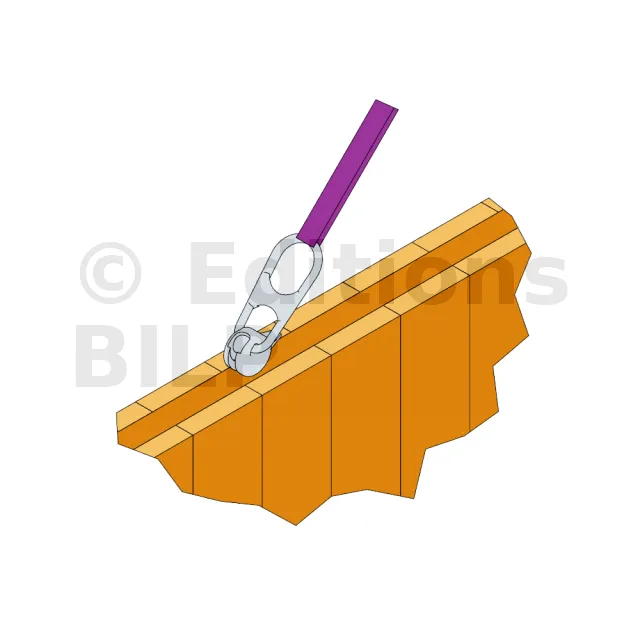

Les vis 12.0x100 mm, 12.0x120 mm et 12.0x160 mm sont compatibles avec les crochets dédiés au levage et au transport d’éléments bois.

Ce tableau présente la reprise de charge verticale pour 2 vis SSH installées perpendiculairement à la fibre du bois et sollicitées avec un angle β.

  • (1) : La valeur design est calculée à partir de la valeur caractéristique avec un coefficient kmod de 0,9.
  • (2) : La valeur admissible est calculée à partir de la valeur design en appliquant un coefficient de sécurité pour le levage et le transport de 1,5 et un coefficient de 1,35.

Levage de panneaux - Résistance des vis inclinées - 2 vis SSH


RéférencesCode articleRésistance verticale - Vis inclinées - 2 vis SSH
Angle 45° Angle 60° Angle 90°
Rk [kN] Rd (1) [kN] Qadm (2) [kg] Rk [kN] Rd (1) [kN] Qadm (2) [kg] Rk [kN] Rd (1) [kN] Qadm (2) [kg]
SSH12.0X120 75166 15.8 10.9 538 - - - 24.6 17 840
SSH12.0X160 75168 20.5 14.2 701 26.3 18.2 899 32 22.2 1096



12.0x100 mm, 12.0x120 mm et 12.0x160 mm sont compatibles avec les crochets dédiés au levage et au transport d’éléments bois.

Ce tableau présente la reprise de charge verticale pour 2 vis SSH inclinées selon le même angle β que la sangle de levage et sollicitées dans leur axe.
(1) La valeur design est calculée à partir de la valeur caractéristique avec un coefficient kmod de 0,9.
(2) La valeur admissible est calculée à partir de la valeur design en appliquant un coefficient de sécurité de 1,35.

Cette valeur admissible est à comparer à la charge à lever non pondérée.
Les valeurs de ce tableau ont été vérifiées par test avec la présence d’un organisme certifié. Pour toute demande complémentaire, merci de contacter le service technique.

Levage de panneaux - Résistance des vis perpendiculaires au bois avec fraisage - 2 vis SSH
RéférencesCode articleRésistance verticale - Vis perpendiculaires au bois avec fraisage - 2 vis SSH
Angle de 45° à 90°
Rk [kN] Rd (1) [kN] Qadm (2) [kg]
SSH12.0X100 75165 16 11.1 548
SSH12.0X120 75166 24.6 17 840
SSH12.0X160 75168 32 22.2 1096

Les vis 12.0x100 mm, 12.0x120 mm et 12.0x160 mm sont compatibles avec les crochets dédiés au levage et au transport d’éléments bois.

Ce tableau présente la reprise de charge verticale pour 2 vis SSH installées avec un fraisage, perpendiculairement à la fibre du bois, et sollicitées avec un angle β.
Le diamètre et la profondeur du fraisage sont indiqués dans les données techniques des fournisseurs de crochets.
(1) La valeur design est calculée à partir de la valeur caractéristique avec un coefficient kmod de 0,9.
(2) La valeur admissible est calculée à partir de la valeur design en appliquant un coefficient de sécurité de 1,35.

Pour plus de détails sur les données d’installation, consulter l’onglet "Mise en Œuvre".

Espacements et distances minimales - vis chargées axialement

RéférencesDistances minimum pour les vis chargées axialement [mm]
a1 a2 a3.c a4.c
SSH6.0 42 30 60 24
SSH8.0 56 40 80 32
SSH10.0 70 50 100 40
SSH12.0 84 60 120 48
