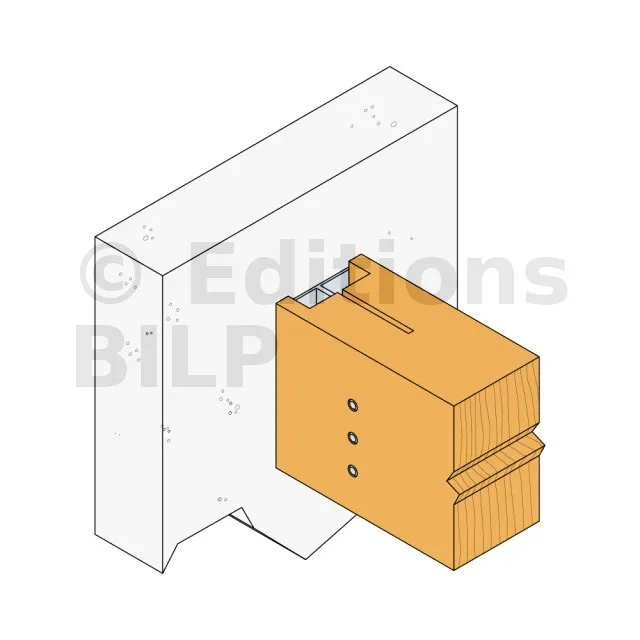

Etrier à âme intérieure à fixer sur SUPPORT RIGIDE (BETON ou ACIER) - Idéal pour les assemblages de pannes déversées

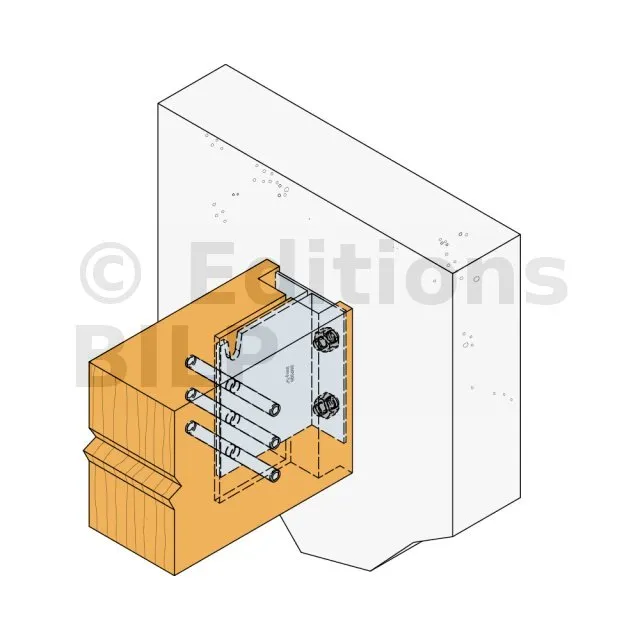

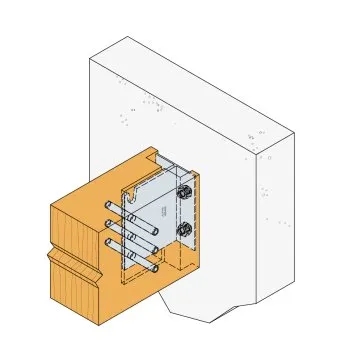

L’étrier à âme intérieure BTC est un connecteur discret, permettant une fixation sur support rigide. L’étrier BTC permet de reprendre des efforts dans les 3 directions. Par conséquent, des assemblages de pannes déversées peuvent également être effectués avec simplicité et en toute sécurité.

bientôt DISPO
Expédition estimée dans 10 jours.
29€51
  HT  / Etrier
(35.41 € TTC)

  • Référence
  • Fabrication
    française
  • Matériau
    Acier galvanisé S250GD + Z275 suivant NF EN 10346
  • Marque
    SIMPSON Strong-Tie
  • Perçages sur porteur Ø14
    2
  • Perçages sur porté Ø13
    3
  • Épaisseur t1
    3mm
  • Épaisseur t2
    6mm
  • Hauteur poutre min.
    160mm
  • Largeur
    96mm
  • Profondeur
    128mm

Caractéristiques

Agréments techniques : ETA-07/0245 ;
Déclarations de performance : FR-DoP-e07/0245 ;

Matière

  • Acier galvanisé S250GD + Z275 suivant NF EN 10346,
  • Épaisseur : 3 mm.

Avantages

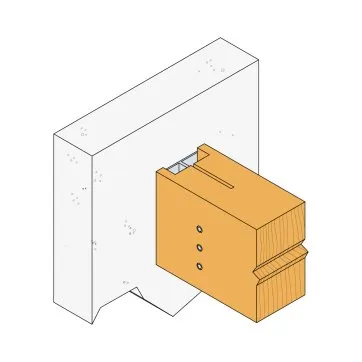

  • Assemblage invisible sur béton,
  • Utilisable pour des configurations en pente,
  • Tenue au feu 30 minutes ou 1 heure en suivant certaines précautions.

Applications

Support

  • Porteur : béton, acier,
  • Porté : bois massif, bois lamellé-collé, bois composite, ...

Domaines d’utilisation

  • Solives,
  • Pannes,
  • Poutres porteuses,
  • Configuration en pente possible jusqu’à un angle de 45°.

Données techniques

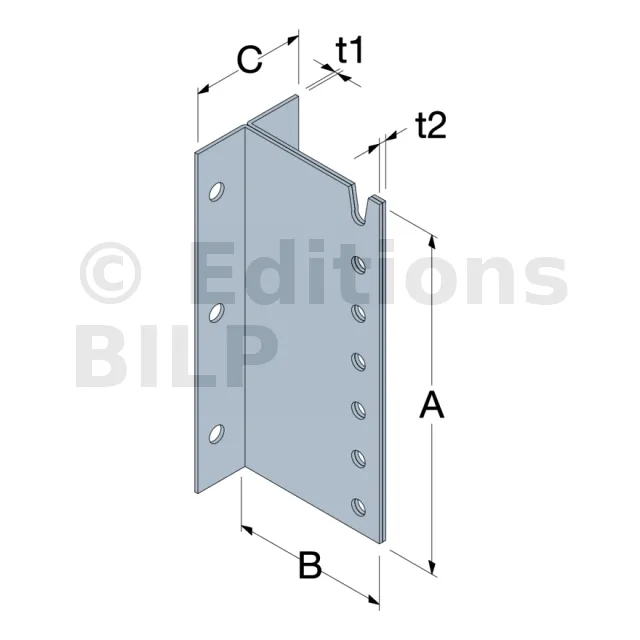

Dimensions


Test d’affaissement par cône d’Abrams
Graviers quartzites à arêtes vives
RéférencesDimensions poutre [mm]Dimensions [mm]Perçages sur porteurPerçages sur porté
Hauteur A B C t1 t2 Ø14 Ø13
Min.
BTC120-B 160 120 128 96 3 6 2 3
BTC160-B 200 160 128 96 3 6 4 4
BTC200-B 240 200 128 96 3 6 4 5
BTC240-B 280 240 128 96 3 6 4 6
BTC280-B 320 280 128 96 3 6 6 7
BTC320-B 360 320 128 96 3 6 6 8
BTC360-B 400 360 128 96 3 6 6 9
BTC400-B 440 400 128 96 3 6 8 10
BTC440-B 480 440 128 96 3 6 8 11
BTC480-B 520 480 128 96 3 6 8 12
BTC520-B 560 520 128 96 3 6 8 13
BTC560-B 600 560 128 96 3 6 8 14
BTC600-B 640 600 128 96 3 6 8 15

NB : Les références BTC480-B, BTC520-B, BTC560-B et BTC600-B sont disponibles sur demande. Délai de livraison, nous consulter.

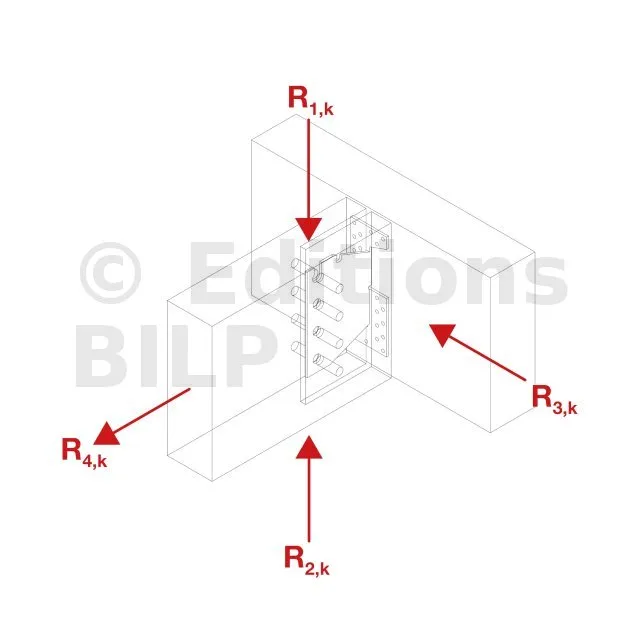

Valeurs Caractéristiques - Solive bois sur support rigide - R1,k et R2,k


Test d’affaissement par cône d’Abrams
Usiner le bois
  • 1 : Défonceuse
  • 2 : Sens de la défonceuse

Commencer par vérifier, ensuite régler la profondeur de fraisage de la défonceuse. Cette profondeur ne doit pas dépasser le tiers de l’épaisseur du bois à usiner. Effectuer maintenant le rainurage en y faisant quelques passes. Pour la finition, utiliser un papier abrasif pour lisser et aplanir le fond de la rainure.

RéférencesFixationsValeurs caractéristiques - Bois C24 [kN]
Porteur Porté R1,k R2,k

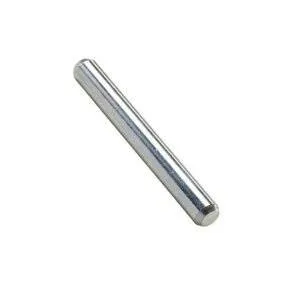

Qté Type Qté Type Longueur de broches [mm] Longueur de broches [mm]
80 100 120 140 160 180 80 100 120 140 160 180
BTC120-B 2 Ø 12 3 STD12 11.5 12.7 14.2 15.8 17.2 17.2 7.7 8.5 9.5 10.5 11.5 11.5
BTC160-B 4 Ø 12 4 STD12 18.5 20.4 22.8 25.3 27.8 27.8 13.9 15.3 17.1 19 20.9 20.9
BTC200-B 4 Ø 12 5 STD12 26.7 29.4 32.7 36.4 40.3 40.3 21.4 23.5 26.2 29.1 32.2 32.2
BTC240-B 4 Ø 12 6 STD12 35.8 39.4 43.8 48.6 53.8 54.3 29.8 32.8 36.5 40.5 44.8 45.3
BTC280-B 6 Ø 12 7 STD12 45.6 50.1 55.6 61.7 68.3 69.4 39.1 42.9 47.7 52.9 58.5 59.5
BTC320-B 6 Ø 12 8 STD12 56 61.4 68.1 75.5 83.4 85.5 49 53.7 59.6 66.1 73 74.8
BTC360-B 6 Ø 12 9 STD12 66.8 73.1 80.9 89.6 99 102.2 59.4 65 71.9 79.6 88 90.8
BTC400-B 8 Ø 12 10 STD12 77.9 85.1 94 104.1 114.8 119.5 70.1 76.6 84.6 93.7 103.3 107.6
BTC440-B 8 Ø 12 11 STD12 89 97.2 107.3 118.7 130.9 133.3 81 88.4 97.5 107.9 119 121.2
BTC480-B 8 Ø 12 12 STD12 100.5 109.5 120.7 133.4 147 147 92.1 100.4 110.6 122.3 134.8 134.8
BTC520-B 8 Ø 12 12 STD12 100.5 109.5 120.7 133.4 147 147 100.5 109.5 120.7 133.4 147 147
BTC560-B 8 Ø 12 12 STD12 100.5 109.5 120.7 133.4 147 147 100.5 109.5 120.7 133.4 147 147
BTC600-B 8 Ø 12 12 STD12 100.5 109.5 120.7 133.4 147 147 100.5 109.5 120.7 133.4 147 147

La valeur R2,k est calculée comme R2,k = R1,k x (nb de broches - 1) / (nb de broches).

La broche supérieure n’est pas considérée pour la reprise de charge au soulèvement car elle est placée dans un perçage ouvert.

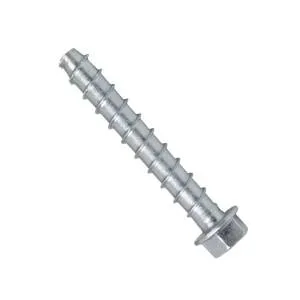

La résistance des ancrages et leur nombre doivent être vérifiés selon l’ETE et le type de support. Le nombre d’ancrages donné dans le tableau ci-dessus est un maximum. Si la résistance des ancrages est décisive, il faudra alors la considérer pour l’assemblage.

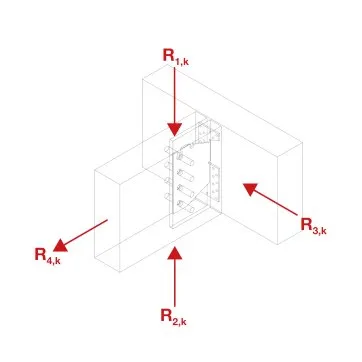

Valeurs Caractéristiques - Solive bois sur support rigide - R3,k et R4,k


Test d’affaissement par cône d’Abrams
Usiner le bois
  • 1 : Défonceuse
  • 2 : Sens de la défonceuse

Commencer par vérifier, ensuite régler la profondeur de fraisage de la défonceuse. Cette profondeur ne doit pas dépasser le tiers de l’épaisseur du bois à usiner. Effectuer maintenant le rainurage en y faisant quelques passes. Pour la finition, utiliser un papier abrasif pour lisser et aplanir le fond de la rainure.

RéférencesFixationsValeurs caractéristiques - Bois C24 [kN]FixationsValeurs caractéristiques - Bois C24 [kN]
Porteur Porté R3,k Porteur Porté R4,k
Qté Type Qté Type Longueur de broches [mm] Qté Type Qté Type
60 80 100 120 140 160 180
BTC120-B 2 Ø12 3 STD12 2.6 2.9 3.5 4 4.5 5.2 5.3 2 Ø12 3 STD12 6,7/kmod
BTC160-B 4 Ø12 4 STD12 3.2 3.9 4.4 5 5.9 6.5 7 4 Ø12 4 STD12 13,4/kmod
BTC200-B 4 Ø12 5 STD12 4 4.9 5.5 6.3 7.2 7.8 8.8 4 Ø12 5 STD12 13,4/kmod
BTC240-B 4 Ø12 6 STD12 4.8 5.7 6.6 7.5 8.4 9.1 10.4 4 Ø12 6 STD12 13,4/kmod
BTC280-B 6 Ø12 7 STD12 5.6 6.5 7.6 8.7 9.6 10.4 11.9 6 Ø12 7 STD12 20,1/kmod
BTC320-B 6 Ø12 8 STD12 6.4 7.3 8.6 9.7 10.8 11.8 13.4 6 Ø12 8 STD12 20,1/kmod
BTC360-B 6 Ø12 9 STD12 7.2 8.1 9.5 10.8 12 13.2 14.9 6 Ø12 9 STD12 20,1/kmod
BTC400-B 8 Ø12 10 STD12 8 8.9 10.5 11.9 13.2 14.7 16.4 8 Ø12 10 STD12 26,8/kmod
BTC440-B 8 Ø12 11 STD12 8.8 9.7 11.4 13 14.4 16.1 17.8 8 Ø12 11 STD12 26,8/kmod
BTC480-B 8 Ø12 12 STD12 9.6 10.6 12.4 14.1 15.6 17.6 19.3 8 Ø12 12 STD12 26,8/kmod
BTC520-B 8 Ø12 12 STD12 10.4 11.4 13.3 15.1 16.8 19.1 20.8 8 Ø12 12 STD12 26,8/kmod
BTC560-B 8 Ø12 12 STD12 11.2 12.3 14.3 16.2 18 20.5 22.3 8 Ø12 12 STD12 26,8/kmod
BTC600-B 8 Ø12 12 STD12 12 13.2 15.2 17.3 19.2 22 23.8 8 Ø12 12 STD12 26,8/kmod

La résistance des ancrages et leur nombre doivent être vérifiés selon l’ETE et le type de support. Le nombre d’ancrages donné dans le tableau ci-dessus est un maximum. Si la résistance des ancrages est décisive, il faudra alors la considérer pour l’assemblage.
