Vis BOIS structurelle - tête fraisée - filetage total

La vis structurelle tête fraisée filetage total ESCRFTC est idéale pour les assemblages bois sur bois et ferrures sur bois.

Caractéristiques

Agréments techniques : EN-ETA-13/0796 ;
Déclarations de performance : FR-DoP-e13/0796

Matière

  • Acier electrozingué jaune,
  • Finition bichromatée suivant NF EN ISO 2081.

Avantages

  • Tête fraisée : idéale pour la fixation bois sur bois et ferrure sur bois,,
  • Nervures de fraisage sous tête : finition de la surface du bois sans éclat,
  • Filet asymétrique intégral : augmente les valeurs d’arrachements et de compressions,
  • Demi pointe : réduction de la distance au bord, diminution du couple de serrage de 50%, amorce en position oblique..

Applications

Support

  • Bois massif, bois lamellé-collé, CLT, panneau à base de bois.

Domaines d’utilisation

  • Assemblages ferrure/bois et bois/bois,
  • Renforcements.

Dimensions


Pose des armatures

Le ferraillage est composé d’armatures longitudinales et d’armatures transversales (cadres, épingles et étriers).
Sa mise en place s’effectue de la façon suivante :

  • Il sera préalablement confectionné ; voir ferraillage
  • Avant le pose de l’armature, des cales bétons [1] seront placés sous le ferraillage afin de respecter l’enrobage du béton [2] ;
  • Enfin les armatures seront placées sur les cales bétons.

[1] petites pièces en béton ou en plastique nommées " cales ", ou encore " distanciers " qui vont être noyées dans le béton pour éviter tout contact avec le coffrage ou le moule.

[2] L’enrobage des armatures représente l’espace entre la surface du béton et les aciers d’armatures les plus proches.
Cette distance varie selon le type de l’ouvrage mais la plus courante est de 3-5 cm. Elle est utile pour assurer la pérennité des ouvrages aux phénomènes de corrosion.
Mise en place coffrage et coulage du béton
  • Le coffrage :

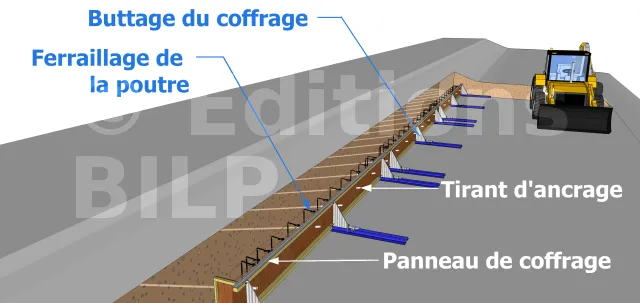

    Le coffrage est composé de panneaux (bois ou métallique), ces panneaux sont assemblés à l’aide de chevrons ou de bois carrés comme dans l’image ci-contre. Le buttage des panneaux est nécessaire pour éviter les déformations de la poutre, en effet lors du coulage du béton, le coffrage sera soumis à des efforts dus notamment au processus de vibration et à la pression du béton. Il sera assuré par les fers à joints, par des bois ronds ou de chevrons, ou autre. Voir Le coffrage
  • Le bétonnage :
    Après la confection et mis en place du coffrage, vous devez vérifier la solidité et l’étanchéité du coffrage avant de procéder au coulage.
    Le coulage du béton comprend 2 opérations :
    — Le coulage proprement dit ;
    — La vibration [1] qui sera réalisé avec une aiguille vibrante.
    Nota : la poutre ne sera pas coulée jusqu’ à sa hauteur totale car les épingles de liaisons avec les parements décoratifs seront accrochées aux armatures longitudinales de supérieure de la poutre.

[1] assurer la bonne répartition du béton dans le coffrage et de l’expulsion des bulles d’air à travers la vibration du béton, c’est le moyen le plus couramment utilisé pour garantir la mise en place du béton dans le coffrage.

RéférencesDimensions [mm]
l lg d1 d da Embout
ESCRFTC8.0X160 160 150 5.2 8 15 T-40
ESCRFTC8.0X220 220 210 5.2 8 15 T-40
ESCRFTC8.0X240 240 230 5.2 8 15 T-40
ESCRFTC8.0X260 260 250 5.2 8 15 T-40
ESCRFTC8.0X280 280 270 5.2 8 15 T-40
ESCRFTC8.0X300 300 290 5.2 8 15 T-40
ESCRFTC8.0X350 350 340 5.2 8 15 T-40
ESCRFTC10.0X240 240 228 6.1 10 18.5 T-50
ESCRFTC10.0X260 260 248 6.1 10 18.5 T-50
ESCRFTC10.0X280 280 268 6.1 10 18.5 T-50
ESCRFTC10.0X300 300 288 6.1 10 18.5 T-50
ESCRFTC10.0X350 350 338 6.1 10 18.5 T-50
ESCRFTC10.0X400 400 388 6.1 10 18.5 T-50
ESCRFTC12.0X260 260 240 6.8 12 20 T-50
ESCRFTC12.0X280 280 260 6.8 12 20 T-50
ESCRFTC12.0X300 300 280 6.8 12 20 T-50
ESCRFTC12.0X350 350 330 6.8 12 20 T-50
ESCRFTC12.0X400 400 380 6.8 12 20 T-50
ESCRFTC12.0X500 500 480 6.8 12 20 T-50

SIMPSON Strong-Tie

Une fiabilité et un service sans équivalent

Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.
