Broches pour connecteur à âme intérieure - Finition Galva à chaud

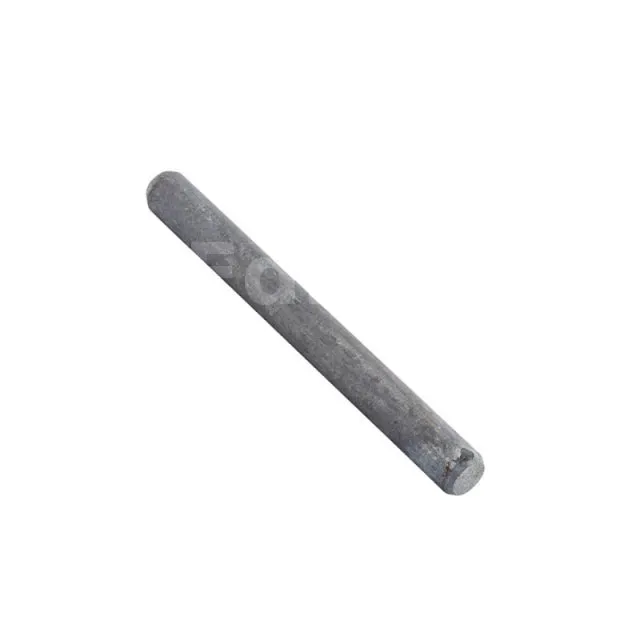

Les broches pour connecteur à âme intérieure sont essentielles à la reprise de charge des connecteurs structurels Simpson Strong-Tie. Elles sont complémentaires des étriers à âme intérieure (ETNM, TU, TUB et CBH) et permettent également d‘assurer la fixation de pieds de poteau à âme intérieure.

bientôt DISPO
Expédition estimée dans 10 jours.
1€69
  HT  / broche
(2.03 € TTC)

  • Référence
  • Fabrication
    française
  • Matériau
    Acier S235JR suivant NF EN 10025
  • Marque
    SIMPSON Strong-Tie
  • Finition
    Galvanisation à chaud suivant la NF EN ISO 1461

Caractéristiques

Déclarations de performance : FR-DoP-h10/0004 ;

Matière

  • Acier S235JR suivant NF EN 10025,
  • Galvanisation à chaud suivant la NF EN ISO 1461.

Avantages

  • Extrémité chanfreiné pour une pénétration simplifiée dans le bois,
  • Finition galvanisée à chaud offre d’excellentes performances à la corrosion.

Applications

Support

  • Etriers à âme intérieure,
  • Pieds de poteaux structurels.

Domaines d’utilisation

  • Fixation de connecteurs en âme.

Données techniques

Dimensions

Écaille cruciforme

C’est un élément généralement préfabriqué, construit en béton armé ou non et/ou en acier.

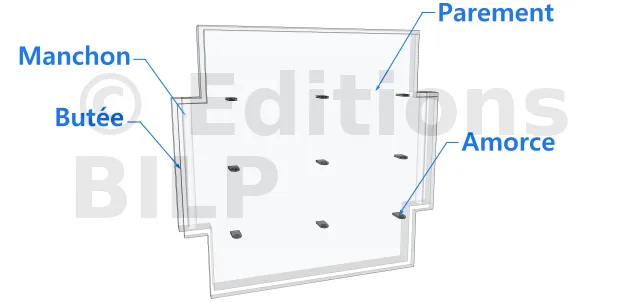

L’écaille en béton est constituée de :

  • un parement qui serra la face visible de l’écaille ;
  • amorce destinée à recevoir les armatures ;
  • manchons dans les quels seront ancrés une tige de fer (goujon) pour l’assemblage des écailles ;
  • butées pour palier les déplacements des écailles.

Elle peut être soit en bloc de béton ou soit en treillis métalliques. La forme standard est la forme cruciforme comme sur l’illustration.

RéférencesDimensions fixations [mm]
d l
STD8X80G-B 8 80
STD8X90G-B 8 90
STD8X100G-B 8 100
STD8X115G-B 8 115
STD8X120G-B 8 120
STD8X140G-B 8 140
STD12X120G-B 12 120
STD12X140G-B 12 140
STD16X100G-B 16 100

Propriétés caractéristiques

RéférencesPropriétés caractéristiques
Moment d’écoulement plastique caractéristique [My.k] [Nm]
STD8X80G-B 22.7
STD8X90G-B 22.7
STD8X100G-B 22.7
STD8X115G-B 22.7
STD8X120G-B 22.7
STD8X140G-B 22.7
STD12X120G-B 65.2
STD12X140G-B 65.2
STD16X100G-B 137.8

SIMPSON Strong-Tie

Une fiabilité et un service sans équivalent

Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.
