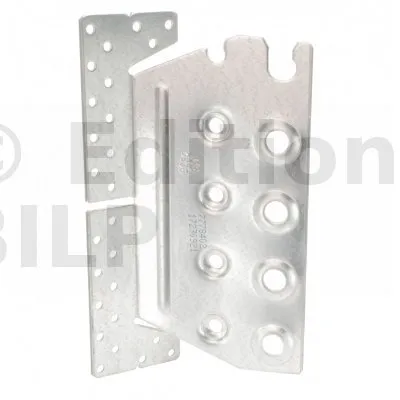

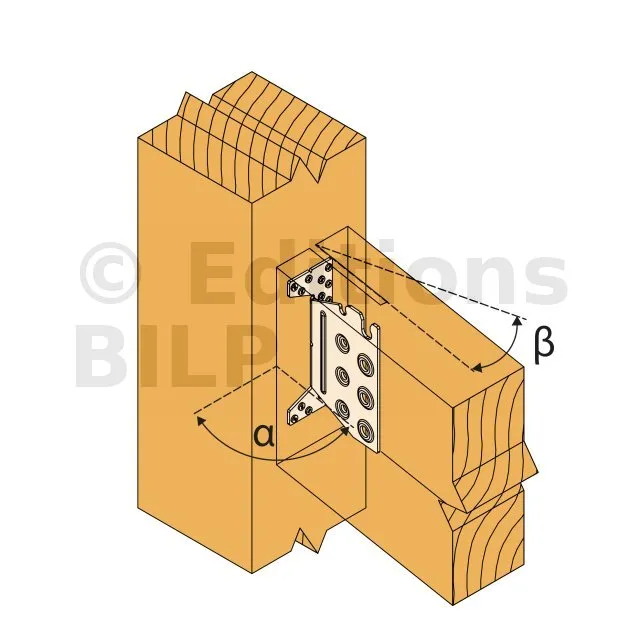

Etrier à encoche pour installation avec angle

L’étrier TUS à âme intérieure permet un assemblage invisible. Plié sur demande, convient aux applications avec un angle allant de 30 à 85°. L‘encoche en tête facilite la pose sur le chantier.

SUR MESURE
Ce produit sur commande ne peut être ni repris ni échangé
Expédition estimée dans 10 jours.
17€42
  HT  / Etrier
(20.90 € TTC)

  • Référence
  • Conditionnement
    Etrier
  • Fabrication
    Française
  • Matériau
    Acier S250GD + Z275 suivant NF EN 10346
  • Marque
    SIMPSON Strong-Tie
  • Perçages sur porteur Ø5 [mm]
    6
  • Largeur poutre max.
    120mm
  • Hauteur poutre min. (β=0)
    120mm
  • Largeur
    40mm
  • Epaisseur
    3mm
  • Largeur poteau min.
    68mm
  • Hauteur poutre min. (β≠0)
    160mm
  • Profondeur
    97.5mm
  • Largeur poutre min.
    40 - 60mm
  • Hauteur poutre max.
    200mm
  • Perçages sur porté Ø8,5
    4

Matière

  • Acier S250GD + Z275 suivant NF EN 10346,
  • Epaisseur 3 mm.
    Déclaration de performance (DoP) : dop-e07-0245.pdf
    Agrément technique (ATE) : eta-07-0245.pdf

Avantages

  • Assemblage invisible,
  • Mise en œuvre optimisée conforme aux Eurocodes,

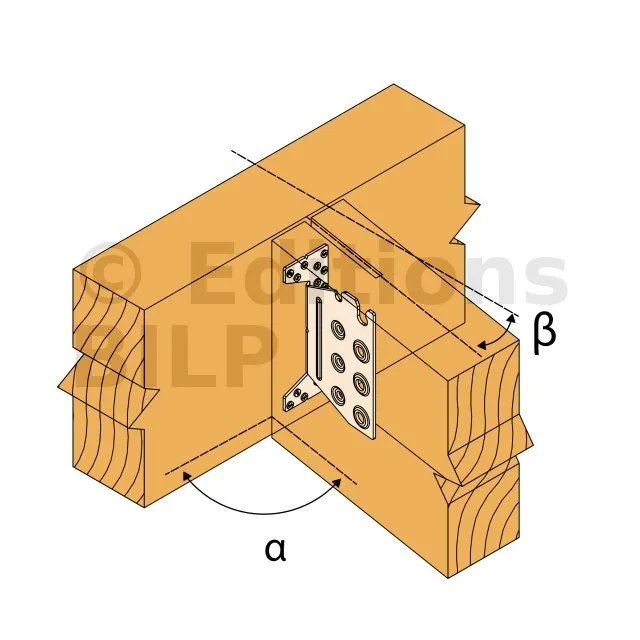

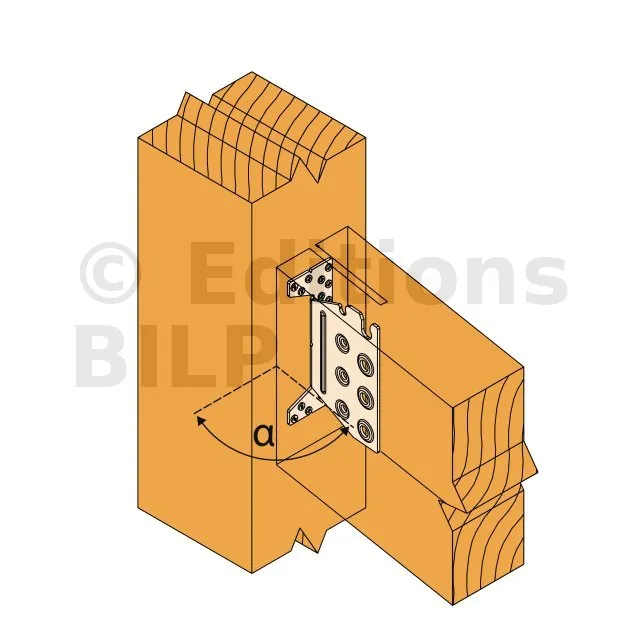

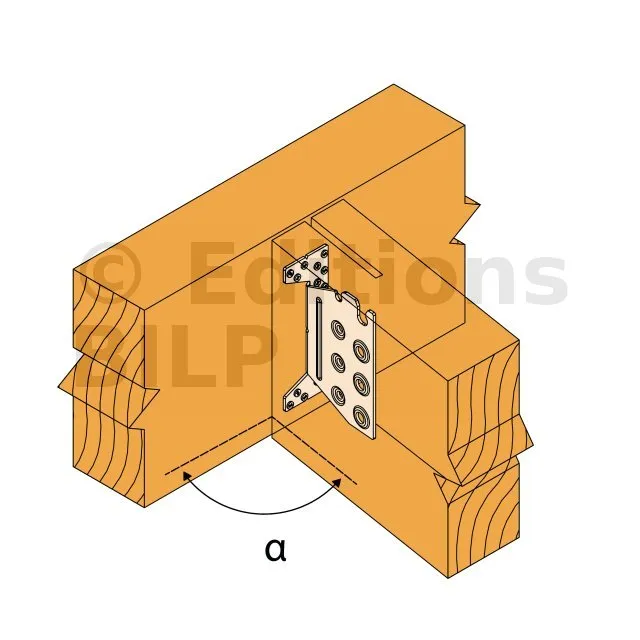

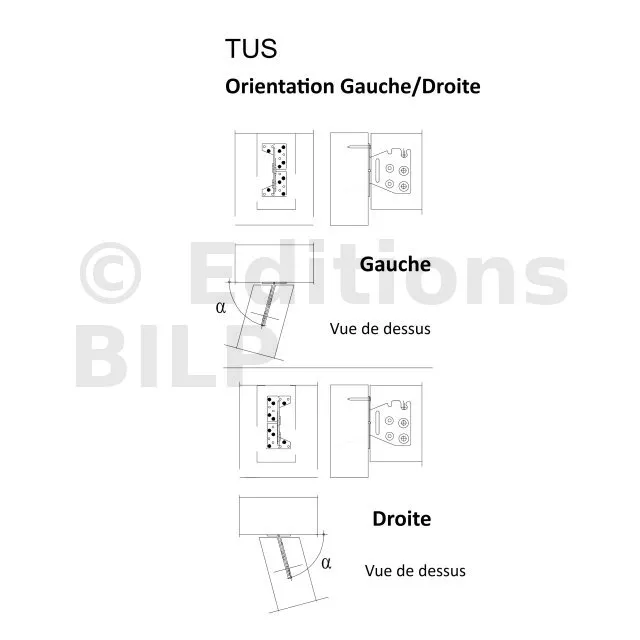

  • Utilisable en angle (préciser l’angle à la commande),
  • Tenue au feu 1/2h ou 1h en suivant certaines préconisations. N’hésitez pas à consulter notre documentation Résistance au Feu - Fiabilité et Connecteurs.

Application

Support

  • Porteur : bois massif, lamellé-collé, bois composite
  • Portée : bois massif, lamellé-collé, bois composite

Domaine d’utilisation

  • Solives,
  • Pannes,
  • Poutres porteuses...

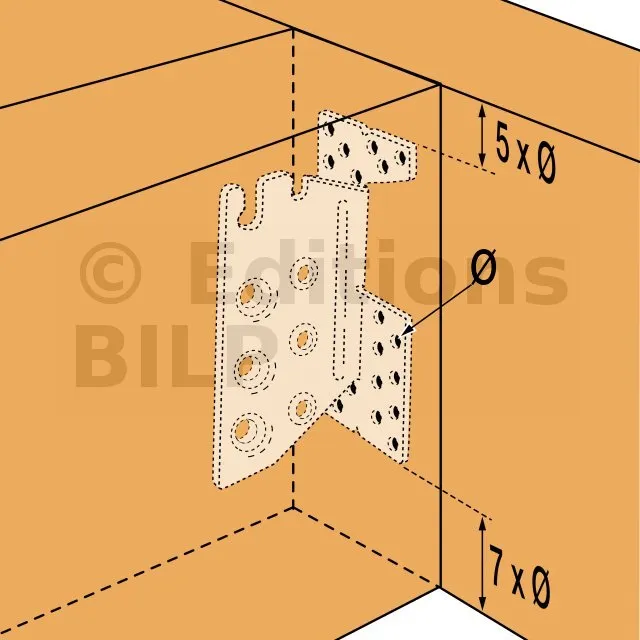

Données techniques

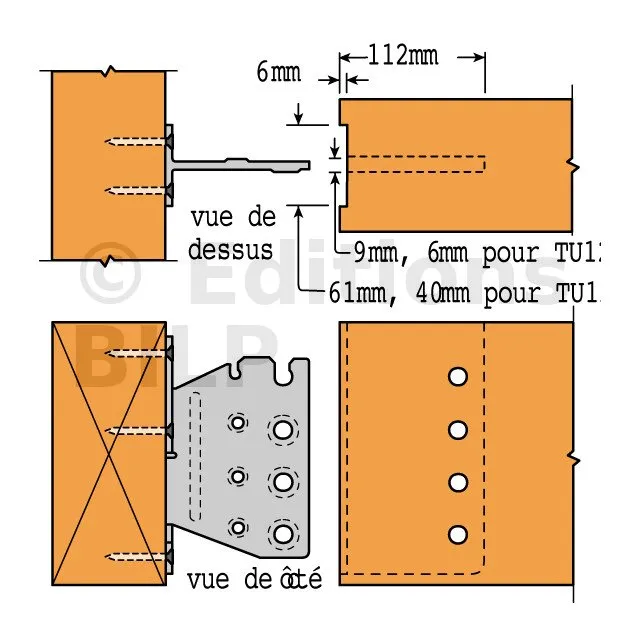

Dimensions

Pose à bords jointifs

Pour panneau à rainure-languette : collées ou non ; la surface d’un tenant est ne doit excéder 40 m² pour du contreplaqué et 30 m² pour les autres dont l’OSB. La longueur de la grande côté maximale est de 7 m. Appliquer un espace de dilatation de 1 cm aux périphéries.
Distance entre le panneau et la lisse basse des rambardes
  • (1) Poteau - (2) Montant du garde-corps - (3) Lisse basse du garde-corps - (4) Plateforme en bois Cela arrive quand on fixe les garde-corps aux solives ou aux poutres. Il faut laisser un espace de dilatation entre le panneau et la lisse basse.

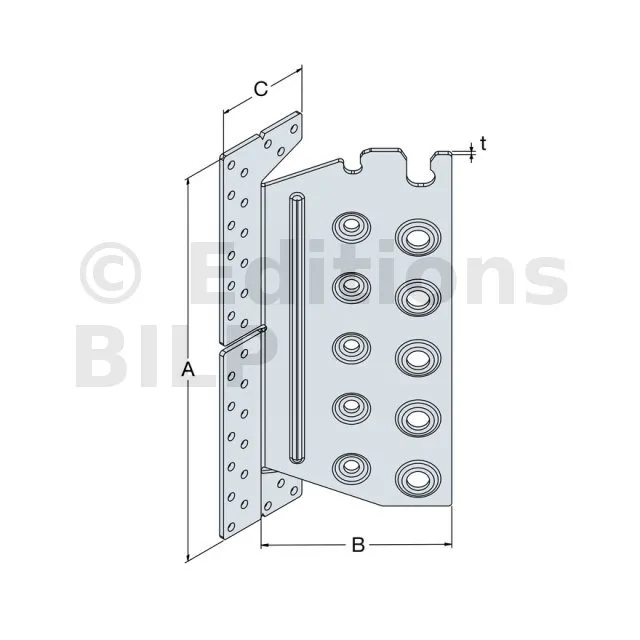

RéférencesDimensions poutre [mm]Dimensions bois porteur [mm]Dimensions [mm]Perçages sur porteurPerçages sur porté
Largeur Hauteur Largeur poteau A B C t α [°] Ø5 Ø8,5 Ø12,5
Min. Min. Max.. Min β=0 Min β≠0 Max. Min. Min. Max.
TU/S12 40 60 120 120 160 200 68 96 97.5 40 3 30 85 6 4 -
TU/S16 60 60 160 160 190 240 88 134 104.5 60 3 30 85 18 - 3
TU/S20 60 60 160 200 225 280 88 174 104.5 60 3 30 85 22 - 4
TU/S24 60 60 160 240 260 300 88 214 104.5 60 3 30 85 26 - 5
TU/S28 60 60 160 280 295 340 88 254 104.5 60 3 30 85 30 - 6


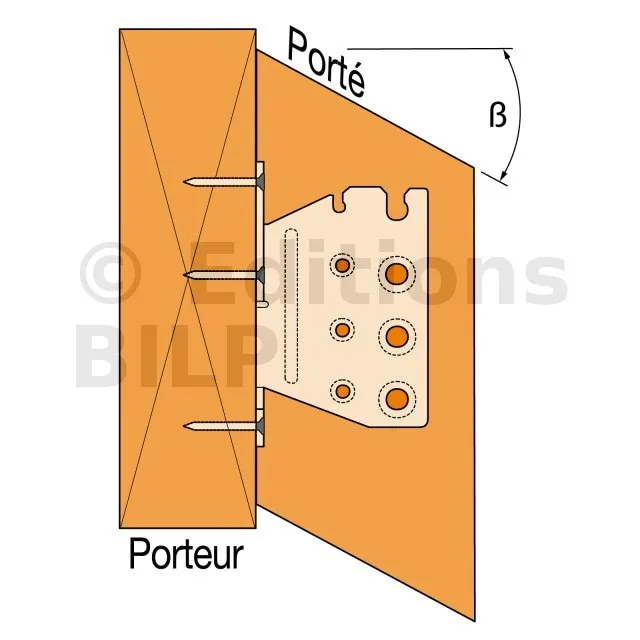

Valeurs caractéristiques - solives sur poutre - clouage total - avec pente et angle Α=30°

Pose à bords jointifs

Pour panneau à rainure-languette : collées ou non ; la surface d’un tenant est ne doit excéder 40 m² pour du contreplaqué et 30 m² pour les autres dont l’OSB. La longueur de la grande côté maximale est de 7 m. Appliquer un espace de dilatation de 1 cm aux périphéries.

RéférencesValeurs caractéristiques - Solive sur poutre - Clouage total - avec pente et angle α=30°
Fixations Valeurs caractéristiques - Bois C24 [kN]

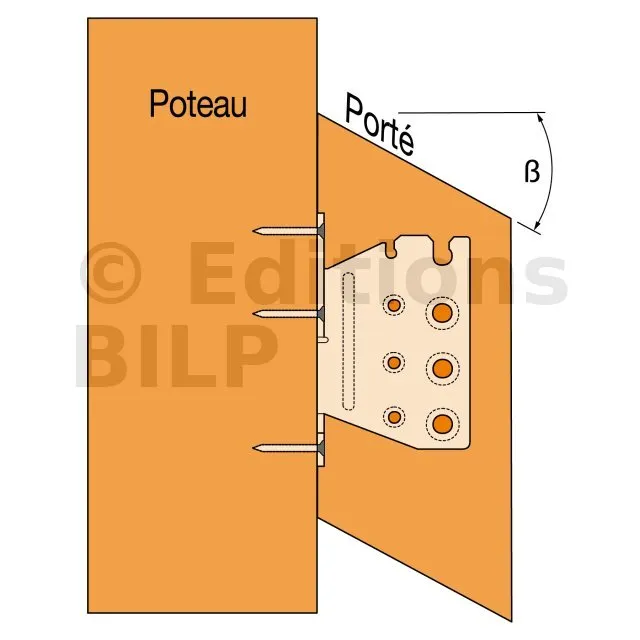

Porteur Porté R1,k - Pente β=0° R1,k - Pente β=15° R1,k - Pente β=30°
Qté Type Qté Type Longueur de broches [mm] Longueur de broches [mm] Longueur de broches [mm] Longueur de broches [mm]
60 80 100 120 140 160 60 80 100 120 140 160 60 80 100 120 140 160 60 80 100 120 140 160
TU/S12 6 CNA4,0x50 4 STD8 7.4 8.1 9 9.5 9.5 9.5 7.1 7.8 8.6 9.3 9.3 9.3 6.8 7.4 8.2 8.9 9 9 6.6 7.1 7.8 8.5 8.7 8.7
TU/S16 18 CNA4,0x50 3 STD12 16.4 16.9 17.8 18.8 20 21.3 15.9 16.3 17 18 19 20.2 15.5 15.8 16.4 17.2 18.1 19.1 15.1 15.5 16 16.7 17.5 18.4
TU/S20 22 CNA4,0x50 4 STD12 24.9 25.6 26.9 28.6 30.3 32.2 24.2 24.7 25.8 27.2 28.8 30.5 23.6 24 24.9 26.1 27.5 28.9 22.9 23.6 24.3 25.4 26.6 27.9
TU/S24 26 CNA4,0x50 5 STD12 34.2 35.1 36.9 39.1 41.5 43.9 33.2 33.9 35.3 37.2 39.4 41.6 32.3 32.9 34.1 35.8 37.6 39.6 31.6 32.5 33.5 35 36.6 38.4
TU/S28 30 CNA4,0x50 6 STD12 43.9 45.1 47.3 50.1 53 56 42.7 43.5 45.4 47.7 50.4 53.2 41.5 42.4 44 46 48.3 50.8 40.8 42 43.3 45.2 47.2 49.5



Les valeurs R2,k peuvent être calculées comme R2,k= R1,k x (nb de broches - 1) / (nb de broches).

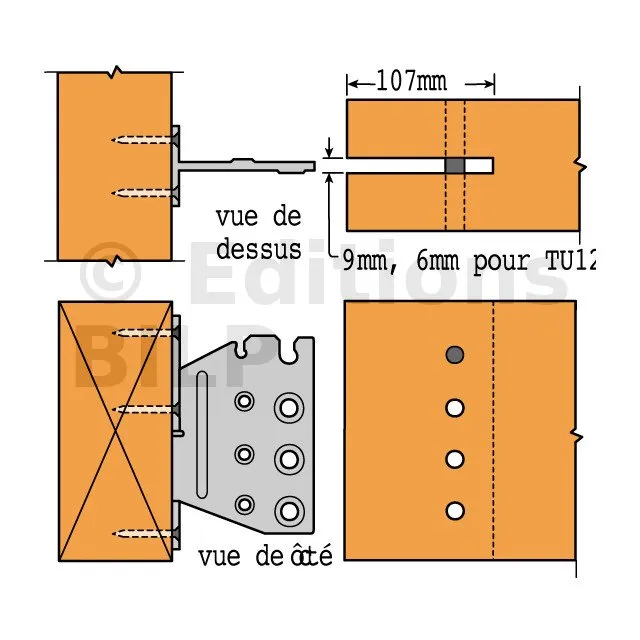

La broche supérieure n’est pas considérée pour les capacités de charges en soulèvement puisqu’elle est placée dans un perçage ouvert.

Valeurs caractéristiques - solive sur poutre - clouage total - avec pente et angle Α=45°

Pose à bords jointifs

Pour panneau à rainure-languette : collées ou non ; la surface d’un tenant est ne doit excéder 40 m² pour du contreplaqué et 30 m² pour les autres dont l’OSB. La longueur de la grande côté maximale est de 7 m. Appliquer un espace de dilatation de 1 cm aux périphéries.

RéférencesValeurs caractéristiques - Solive sur poutre - Clouage total - avec pente et angle α=45°
Fixations Valeurs caractéristiques - Bois C24 [kN]
Porteur Porté R1,k - Pente β=0° R1,k - Pente β=15° R1,k - Pente β=30°
Qté Type Qté Type Longueur de broches [mm] Longueur de broches [mm] Longueur de broches [mm] Longueur de broches [mm]
60 80 100 120 140 160 60 80 100 120 140 160 60 80 100 120 140 160 60 80 100 120 140 160
TU/S12 6 CNA4,0x50 4 STD8 7.4 8.2 8.9 9.5 9.5 9.5 7.1 7.8 8.6 9.3 9.3 9.3 6.8 7.4 8.2 9 9 9 6.6 7.1 7.8 8.5 8.7 8.7
TU/S16 18 CNA4,0x50 3 STD12 16.3 16.9 17.9 18.9 20.2 21.4 15.9 16.3 17 18 19.1 20.2 15.4 15.7 16.3 17.2 18.1 19.1 15 15.4 15.9 16.6 17.5 18.4
TU/S20 22 CNA4,0x50 4 STD12 24.9 25.6 27.2 28.7 30.5 32.3 24.1 24.7 25.8 27.3 28.9 30.6 23.5 23.9 24.9 26.1 27.5 29 22.9 23.5 24.3 25.4 26.7 28
TU/S24 26 CNA4,0x50 5 STD12 34.2 35.2 37.2 39.2 41.7 44.1 33.2 33.9 35.4 37.4 39.5 41.8 32.3 32.9 34.2 35.9 37.8 39.8 31.5 32.5 33.6 35 36.8 38.6
TU/S28 30 CNA4,0x50 6 STD12 44 45.2 47.8 50.3 53.2 56.1 42.7 43.6 45.5 47.9 50.6 53.4 41.5 42.5 44.1 46.2 48.5 51 40.8 42 43.4 45.3 47.4 49.7


Les valeurs R2,k peuvent être calculées comme R2,k= R1,k x (nb de broches - 1) / (nb de broches).

La broche supérieure n’est pas considérée pour les capacités de charges en soulèvement puisqu’elle est placée dans un perçage ouvert

Valeurs caractéristiques - solive sur poutre - clouage total - avec pente et angle Α=60°

Pose à bords jointifs

Pour panneau à rainure-languette : collées ou non ; la surface d’un tenant est ne doit excéder 40 m² pour du contreplaqué et 30 m² pour les autres dont l’OSB. La longueur de la grande côté maximale est de 7 m. Appliquer un espace de dilatation de 1 cm aux périphéries.

RéférencesValeurs caractéristiques - Solive sur poutre - Clouage total - avec pente et angle α=60°
Fixations Valeurs caractéristiques - Bois C24 [kN]
Porteur Porté R1,k - Pente β=0° R1,k - Pente β=15° R1,k - Pente β=30° R1,k - Pente β=45°
Longueur de broches [mm] Longueur de broches [mm] Longueur de broches [mm] Longueur de broches [mm]
Qté Type Type Qté Type 60 80 100 120 140 160 60 80 100 120 140 160 60 80 100 120 140 160 60 80 100 120 140 160
TU/S12 6 CNA4,0x50 CSA5,0x40 4 STD8 7.4 8.1 9 9.5 9.5 9.5 7.1 7.8 8.6 9.3 9.3 9.3 6.8 7.4 8.2 8.9 9 9 6.6 7.1 7.8 8.5 8.7 8.7
TU/S16 18 CNA4,0x50 CSA5,0x40 3 STD12 16.4 16.9 17.8 18.8 20 21.3 15.9 16.3 17 18 19 20.2 15.5 15.8 16.4 17.2 18.1 19.1 15.1 15.5 16 16.7 17.5 18.4
TU/S20 22 CNA4,0x50 CSA5,0x40 4 STD12 24.9 25.6 26.9 28.6 30.3 32.2 24.2 24.7 25.8 27.2 28.8 30.5 23.6 24 24.9 26.1 27.5 28.9 22.9 23.6 24.3 25.4 26.6 27.9
TU/S24 26 CNA4,0x50 CSA5,0x40 5 STD12 34.2 35.1 36.9 39.1 41.5 43.9 33.2 33.2 33.9 35.3 37.2 39.4 41.6 32.9 34.1 35.8 37.6 39.6 31.6 32.5 33.5 35 36.6 38.4
TU/S28 30 CNA4,0x50 CSA5,0x40 6 STD12 43.9 45.1 47.3 50.1 53 56 42.7 43.5 45.4 47.7 50.4 53.2 41.5 42.4 44 46 48.3 50.8 40.8 42 43.3 45.2 47.2 49.5


Les valeurs R2,k peuvent être calculées comme R2,k= R1,k x (nb de broches - 1) / (nb de broches).

La broche supérieure n’est pas considérée pour les capacités de charges en soulèvement puisqu’elle est placée dans un perçage ouvert

Valeurs caractéristiques - solives sur poteau - clouage total - avec pente et angle Α=30°

Pose à bords jointifs

Pour panneau à rainure-languette : collées ou non ; la surface d’un tenant est ne doit excéder 40 m² pour du contreplaqué et 30 m² pour les autres dont l’OSB. La longueur de la grande côté maximale est de 7 m. Appliquer un espace de dilatation de 1 cm aux périphéries.

RéférencesValeurs caractéristiques - Solive sur poteau - Clouage total - avec pente et angle α=30°
Fixations Valeurs caractéristiques - Bois C24 [kN]
Porteur Porté R1,k - Pente β=0° R1,k - Pente β=15° R1,k - Pente β=30°
Qté Type Qté Type Longueur de broches [mm] Longueur de broches [mm] Longueur de broches [mm] Longueur de broches [mm]
60 80 100 120 140 160 60 80 100 120 140 160 60 80 100 120 140 160 60 80 100 120 140 160
TU/S12 5 CNA4,0x50 4 STD8 7.4 8.2 9 9.5 9.5 9.5 7.1 7.8 8.6 9.3 9.3 9.3 6.8 7.4 8.2 9 9 9 6.6 7.1 7.8 8.5 8.7 8.7
TU/S16 13 CNA4,0x50 3 STD12 15 15.5 16.3 17.4 18.5 19.7 14.5 14.9 15.6 16.6 17.6 18.7 14.1 14.4 15 15.8 16.7 17.7 13.7 14 14.5 15.2 16 16.9
TU/S20 14 CNA4,0x50 4 STD12 21.2 21.9 23 24.4 25.8 26.1 20.6 21.1 22.1 23.3 24.6 26 20.1 20.4 21.3 22.3 23.5 24.7 19.5 20 20.7 21.6 22.7 23.8
TU/S24 17 CNA4,0x50 5 STD12 29.4 30.3 31.9 33.6 34.4 34.4 28.6 29.2 30.6 32.2 33.9 34.4 27.8 28.3 29.4 30.8 32.4 34 27 27.8 28.7 30 31.4 32.9
TU/S28 18 CNA4,0x50 6 STD12 35.2 36.1 36.1 36.1 36.1 36.1 34.3 35 36.1 36.1 36.1 36.1 33.5 34 35.2 36.1 36.1 36.1 32.7 33.4 34.4 35.7 36.1 36.1


Les valeurs R2,k peuvent être calculées comme R2,k= R1,k x (nb de broches - 1) / (nb de broches).

La broche supérieure n’est pas considérée pour les capacités de charges en soulèvement puisqu’elle est placée dans un perçage ouvert

Valeurs caractéristiques - solives sur poteau - clouage total - avec pente et angle Α=45°

Pose à bords jointifs

Pour panneau à rainure-languette : collées ou non ; la surface d’un tenant est ne doit excéder 40 m² pour du contreplaqué et 30 m² pour les autres dont l’OSB. La longueur de la grande côté maximale est de 7 m. Appliquer un espace de dilatation de 1 cm aux périphéries.

RéférencesValeurs caractéristiques - Solive sur poteau - Clouage total - avec pente et angle α=45°
Fixations Valeurs caractéristiques - Bois C24 [kN]
Porteur Porté R1,k - Pente β=0° R1,k - Pente β=15° R1,k - Pente β=30°
Qté Type Qté Type Longueur de broches [mm] Longueur de broches [mm] Longueur de broches [mm] Longueur de broches [mm]
60 80 100 120 140 160 60 80 100 120 140 160 60 80 100 120 140 160 60 80 100 120 140 160
TU/S12 5 CNA4,0x50 4 STD8 7.4 8.2 8.9 9.5 9.5 9.5 7.1 7.8 8.6 9.3 9.3 9.3 6.8 7.4 8.2 9 9 9 6.6 7.1 7.8 8.5 8.7 8.7
TU/S16 13 CNA4,0x50 3 STD12 15 15.5 16.3 17.3 18.5 19.6 14.5 14.9 15.6 16.5 17.6 18.6 14.1 14.1 14.4 15 15.8 16.7 17.6 13.8 14.6 15.2 16 16.9
TU/S20 14 CNA4,0x50 4 STD12 21.3 22 23.1 24.5 25.8 26.1 20.6 21.2 22.2 23.4 24.7 26 20.1 20.4 21.3 22.4 23.6 24.8 19.5 20 20.7 21.7 22.7 23.9
TU/S24 17 CNA4,0x50 5 STD12 29.5 30.4 32 33.7 34.47 34.4 28.7 29.3 30.7 32.3 34 34.4 27.9 28.4 29.5 31 32.5 34.1 27.1 27.8 28.8 30.1 31.5 33
TU/S28 18 CNA4,0x50 6 STD12 35.3 36.1 36.1 36.1 36.1 36.1 34.4 35.1 36.1 36.1 36.1 36.1 33.6 34.1 35.2 36.1 36.1 36.1 32.8 33.5 34.5 35.8 36.1 36.1


Les valeurs R2,k peuvent être calculées comme R2,k= R1,k x (nb de broches - 1) / (nb de broches).

La broche supérieure n’est pas considérée pour les capacités de charges en soulèvement puisqu’elle est placée dans un perçage ouvert

Valeurs caractéristiques - solive sur poteau - clouage total - avec pente et angle Α=60°

Pose à bords jointifs

Pour panneau à rainure-languette : collées ou non ; la surface d’un tenant est ne doit excéder 40 m² pour du contreplaqué et 30 m² pour les autres dont l’OSB. La longueur de la grande côté maximale est de 7 m. Appliquer un espace de dilatation de 1 cm aux périphéries.

RéférencesValeurs caractéristiques - Solive sur poteau - Clouage total - avec pente et angle α=60°
Fixations Valeurs caractéristiques - Bois C24 [kN]
Porteur Porté R1,k - Pente β=0° R1,k - Pente β=15° R1,k - Pente β=30°
Qté Type Qté Type Longueur de broches [mm] Longueur de broches [mm] Longueur de broches [mm] Longueur de broches [mm]
60 80 100 120 140 160 60 80 100 120 140 160 60 80 100 120 140 160 60 80 100 120 140 160
TU/S12 5 CNA4,0x50 4 STD8 7.4 8.2 9.1 9.6 9.6 9.6 7.2 7.9 8.7 9.3 9.3 9.3 6.9 7.5 8.2 9 9 9 6.6 7.1 7.8 8.5 8.8 8.8
TU/S16 18 CNA4,0x50 3 STD12 15 15.5 16.4 17.5 18.7 19.9 14.5 14.9 15.7 16.7 17.7 18.9 14.1 14.4 15 15.8 16.8 17.8 13.7 14 14.5 15.3 16.1 17
TU/S20 14 CNA4,0x50 4 STD12 21.4 22.1 23.3 24.6 25.8 26.1 20.7 21.3 22.3 23.5 24.8 26 20.1 20.5 21.4 22.5 23.7 24.9 19.5 20 20.8 21.8 22.9 24
TU/S24 17 CNA4,0x50 5 STD12 29.7 30.6 32.2 33.8 34.4 34.4 28.8 29.5 30.9 32.5 34 34.4 28.1 28.6 29.7 31.2 32.7 34.1 27.2 28 29 30.3 31.7 33.1
TU/S28 18 CNA4,0x50 6 STD12 35.4 36.1 36.1 36.1 36.1 36.1 34.6 35.2 36.1 36.1 36.1 36.1 33.8 34.3 35.4 36.1 36.1 36.1 32.9 33.7 34.7 35.8 36.1 36.1


Les valeurs R2,k peuvent être calculées comme R2,k= R1,k x (nb de broches - 1) / (nb de broches).

La broche supérieure n’est pas considérée pour les capacités de charges en soulèvement puisqu’elle est placée dans un perçage ouvert

SIMPSON Strong-Tie

Une fiabilité et un service sans équivalent

Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.
