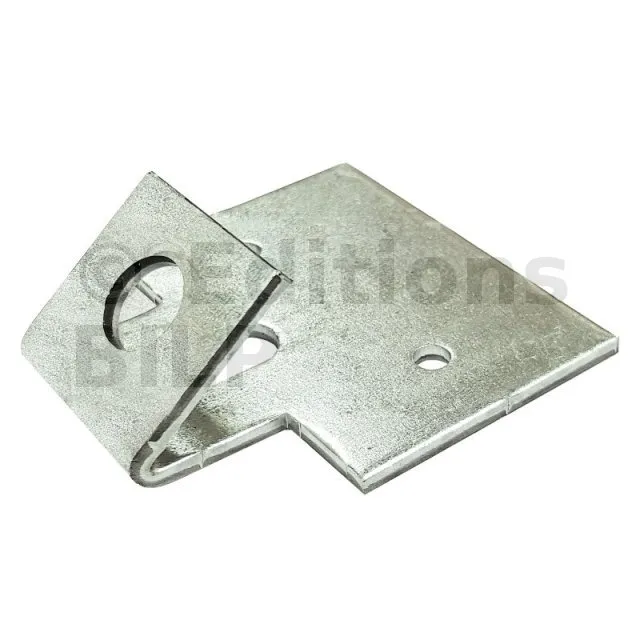

Système d’assemblage de murs d’ossature - Réf. TFPC_50
Le système d’assemblage de murs d’ossature TFPC est utilisé pour assembler des panneaux bois entre eux. Il peut également être utilisé pour fixer les murs sur la lisse de prépositionnement. Le TFPC propose un guide pour la vis, couvert par un brevet, qui garantit une fixation rapide et précise.
-
RéférenceTFPC_50
-
Epaisseur2.5mm
-
Conditionnement50 pièces
-
FabricationFrançaise
-
MatériauAcier galvanisé S250GD + Z275 suivant NF EN 10346
-
MarqueSIMPSON Strong-Tie
-
Largeur (C)50mm
-
Profondeur (B)54mm
-
Ecartement (A)21mm
Caractéristiques
Matière
- Acier galvanisé S250GD + Z275 suivant NF EN 10346,
- Epaisseur : 2,5 mm.
Avantages
- Méthode simple pour assembler des murs bois entre eux,
- Le guide pour la vis garantit une fixation rapide et précise,
- Le filetage de la vis assure un bon serrage des panneaux entre eux,
- Permet les connexions entre panneaux bois ou entre panneaux et lisses bois,
- Vendu avec un guide, une vis SDW et deux pointes N3.75.
Applications
Support
- Porteur : bois massif, bois composite, bois lamellé-collé,
- Porté : bois massif, bois composite, bois lamellé-collé.
Domaines d’utilisation
- Fixation de panneaux bois entre eux,
- Fixations de panneaux bois sur lisses bois, ...
Données techniques
Valeurs Caractéristiques
Comme toute construction, la première tâche à effectuer est la préparation de l’assise de l’ouvrage. Pour les murs en terre, cette étape se déroule comme suit :
- Pour commencer, il faudra niveler la plateforme de façon à ce que le sol d’assise soit bien plane.

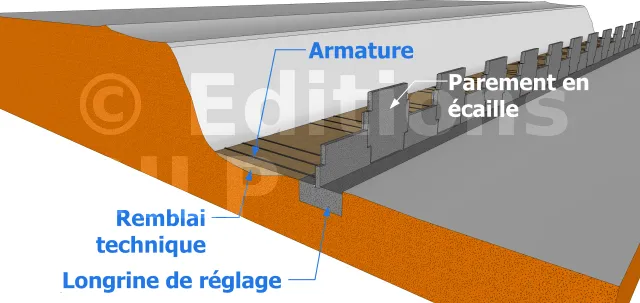

- Par la suite, il faudra procéder au coulage du béton pour la réalisation de la longrine de réglage ou vous allez tout simplement mettre en place une semelle en élément préfabriqué.

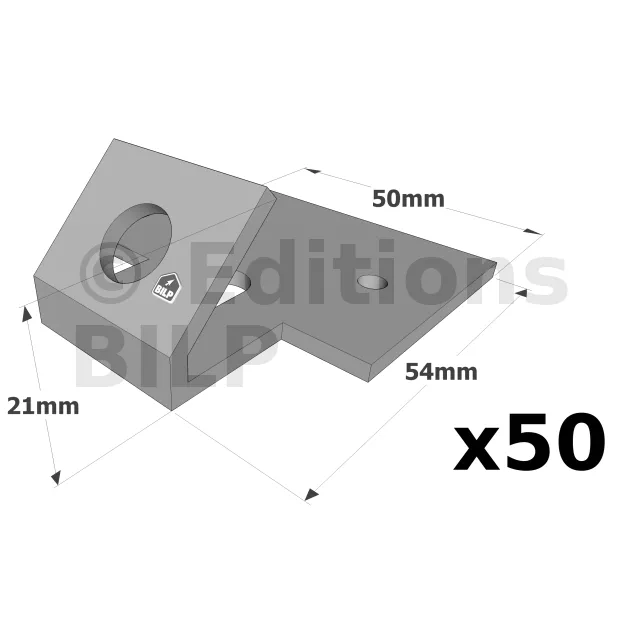

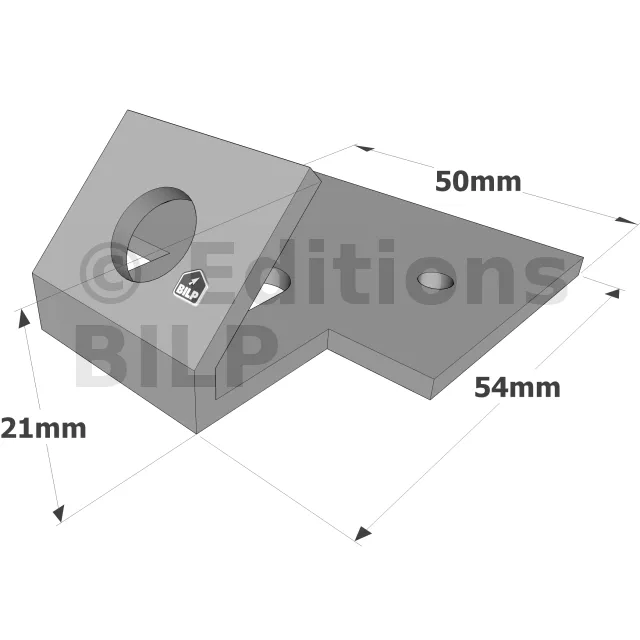

| Références | Dimensions [mm] | |||
|---|---|---|---|---|
| A | B | C | Epaisseur | |
| TFPC | 21 | 54 | 50 | 2.5 |
Valeurs Caractéristiques
| Références | Fixations | Valeurs Caractéristiques [kN] | ||
|---|---|---|---|---|
| Vis (1) | Pointes (2) | Cisaillement R1,k | Soulèvement R2,k | |
| Qté | Qté | |||
| TFPC | 1 | 2 | 3 | 1.9 |
1. SDW22458 fait référence à la vis à bois structurelle SDW de dimensions Ø8,0 x 117mm.
2. N3.75x30 fait référence à la pointe torsadée Ø3,75 x 30mm.
SIMPSON Strong-Tie
Une fiabilité et un service sans équivalent
Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.
Description du contenu

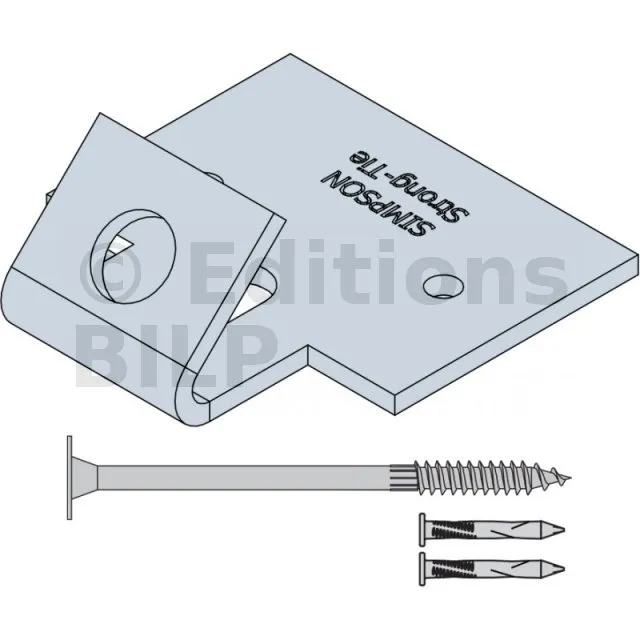

Un conditionnement de TFPC comprend :
- 50 assembleurs TFPC,
- 50 vis structurelles SDW22458 (Ø8 x 117 mm),
- 100 pointes torsadées (Ø3,75 x 30 mm).

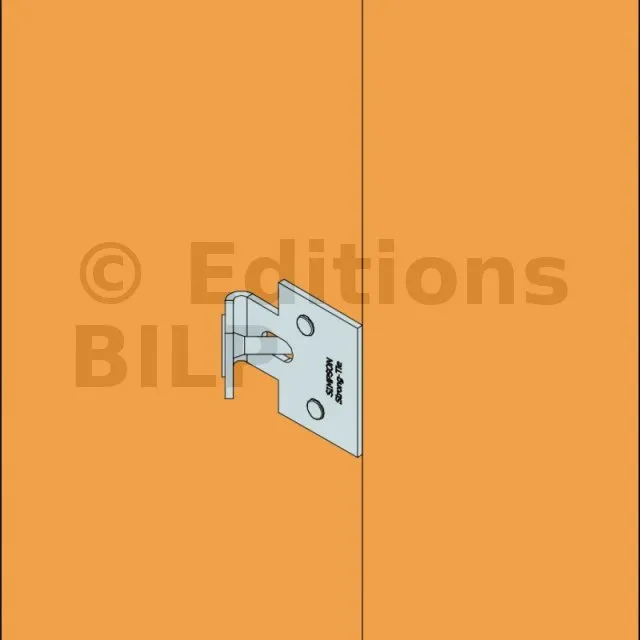

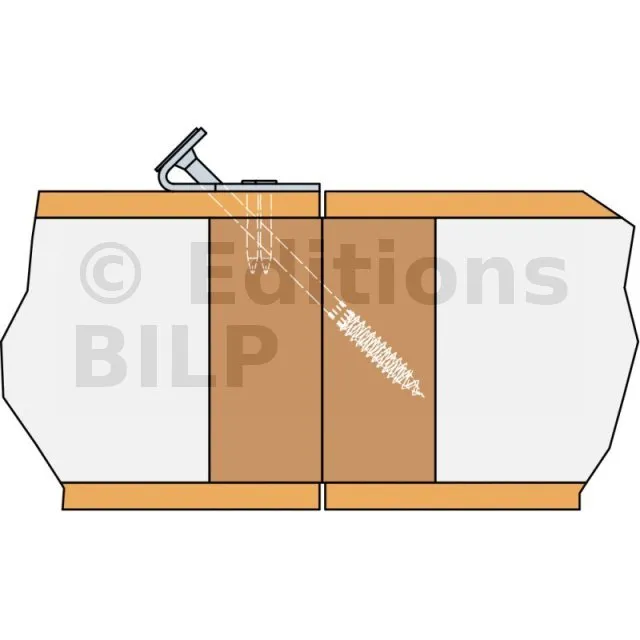

Connexion entre panneaux d’ossature bois
1. Repérer la position des TFPC sur le montant vertical : 4 x TFPC sur un montant vertical de 2,70 m en débutant à 30 cm de l’extrémité basse, puis avec un entraxe de 60 cm. La lisse haute de prépositionnement maintiendra le montant en partie supérieure.
2. Installer le TFPC inférieur, puis le TFPC supérieur, suivi des deux centraux.
3. Positionner les TFPC pour que le bord soit aligné avec le bord du panneau d’ossature.
4. Fixer le TFPC au mur d’ossature à l’aide de deux pointes torsadées Ø3.75 x 30 mm (fournies).
5. Insérer la vis structurelle SDW22458 (fournie) dans le TFPC avec un angle de 45°, visser pour fermer l’espace entre les panneaux.

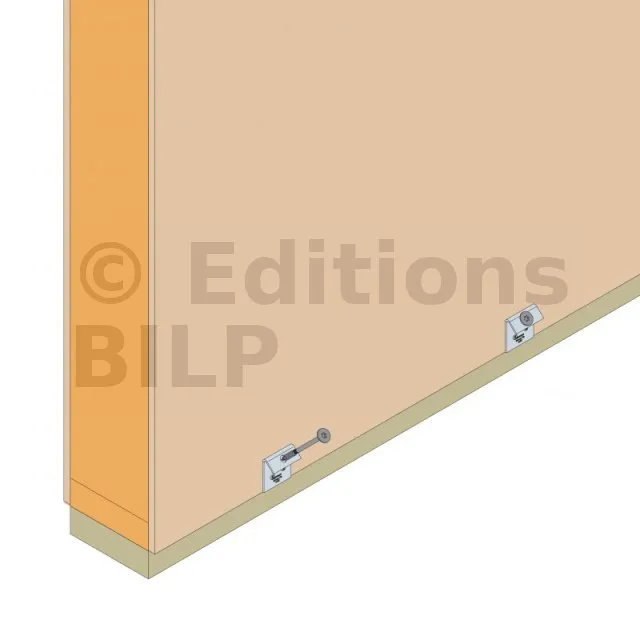

Connexion d’un panneau sur une lisse bois
1. Installer 1 TFPC, centré horizontalement sur le mur bois, ou suivre les spécifications du bureau d’étude.
2. Positionner le TFPC pour que le bord soit aligné avec le bord du panneau d’ossature.
3. Fixer le TFPC au panneau d’ossature à l’aide de deux pointes torsadées Ø3.75 x 30 mm (incluses).
4. Insérer la vis structurelle SDW22458 dans le TFPC, avec un angle de 45°, afin de fixer le panneau à la lisse bois.

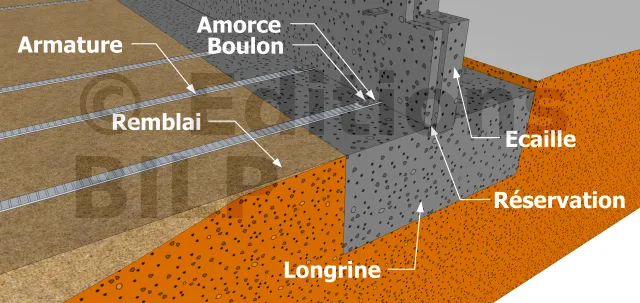

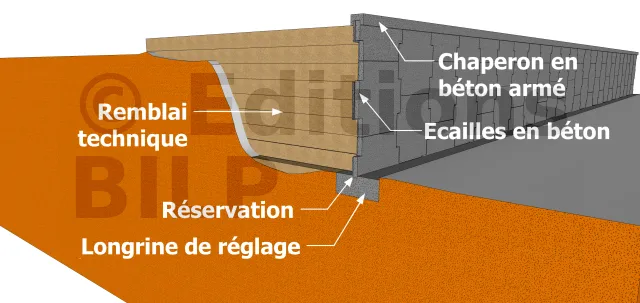

Après avoir préparé le sol d’assise et coulé la longrine de réglage, vous devrez mettre en place le premier lit d’écaille sur la longrine de réglage dans la réservation pour éviter un renversement.

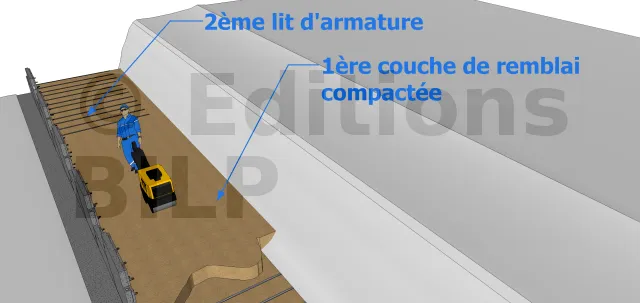

Puis, il vous faudra étaler et compacter une couche de remblai d’une épaisseur de 20 cm à 40 cm sur la plateforme. Pour finir, vous allez placer la première rangée d’armature sur le remblai compacté et la fixer aux amorces à l’aide de boulons.

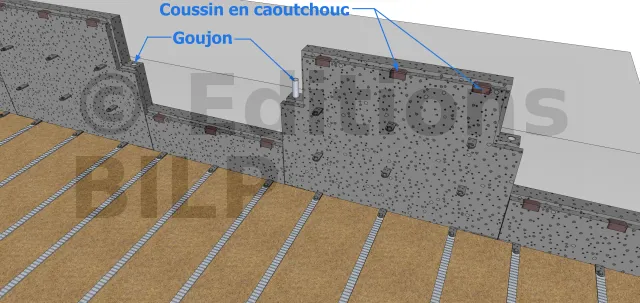

Une fois que le remblai atteint le niveau de la tête d’une assise d’écailles, vous devrez placer l’assise suivante. Les écailles seront fixées entre-elle en les liant par l’intermédiaire d’un goujon ancré dans les manchons. Des coussins en caoutchouc devront être également placés sur la tête des écailles afin d’admettre un léger déplacement et éviter ainsi d’éventuelles fissures.
Une fois les armatures bien fixés, vous allez étaler de nouveau une couche de remblai puis la compacter. Vous devrez répéter le même processus jusqu’à la hauteur de la rangée d’écaille.
Vous devez répéter les 4 étapes jusqu’à atteindre la hauteur du mur.
Après que la hauteur du mur souhaitée ait été atteinte , un arase ou chaînage en béton devra être placé sur la tête du mur pour consolider les écailles de la dernière assise.
La mise en œuvre de tous ces types de murs commence toujours par la préparation du sol d’assise. Cette étape consiste à implanter le sol de fondation, à terrasser la plateforme et à niveler le sol d’assise.
L’article sur la mise en œuvre d’un mur en gabion parle plus en détails de cette étape.
La préparation du lit de pose est importante du fait qu’elle doit former un angle 90° avec le fruit du mur. Le fruit du mur varie de 0% à 25% selon la hauteur du mur et selon la poussée de terre que va supporter le mur.
Le socle ou la première assise du mur doit suivre l’inclinaison du lit de pose afin de respecter le fruit du mur.
Pour ce type de mur, vous devez faire en sorte que le socle ne soit pas placé sur le sol en remblai pour éviter les tassements.
