Connecteur invisible pour montants d’ossature - Réf. ICST

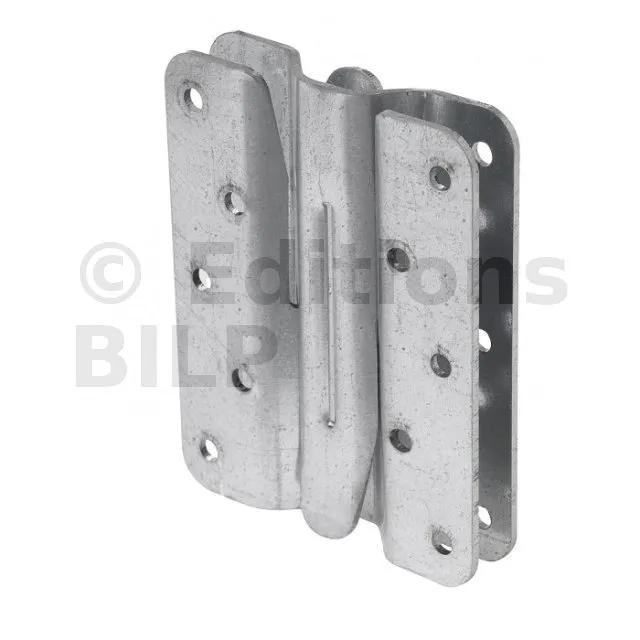

Le connecteur invisible ICST permet la fixation de montants d‘ossature bois de façon totalement invisible. Ce produit est particulièrement conseillé pour la connexion de murs fermés entre eux.
-
RéférenceICST
-
Epaisseur2mm
-
Conditionnement1 pièce
-
FabricationFrançaise
-
MatériauAcier galvanisé S250GD + Z275 suivant NF EN 10346
-
MarqueSIMPSON Strong-Tie
-

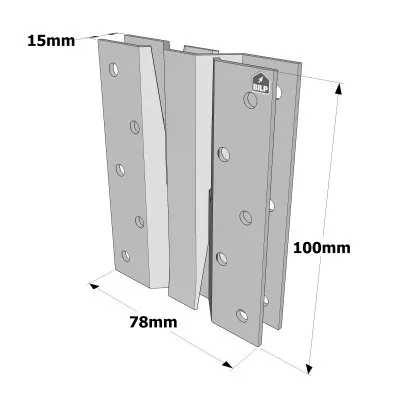

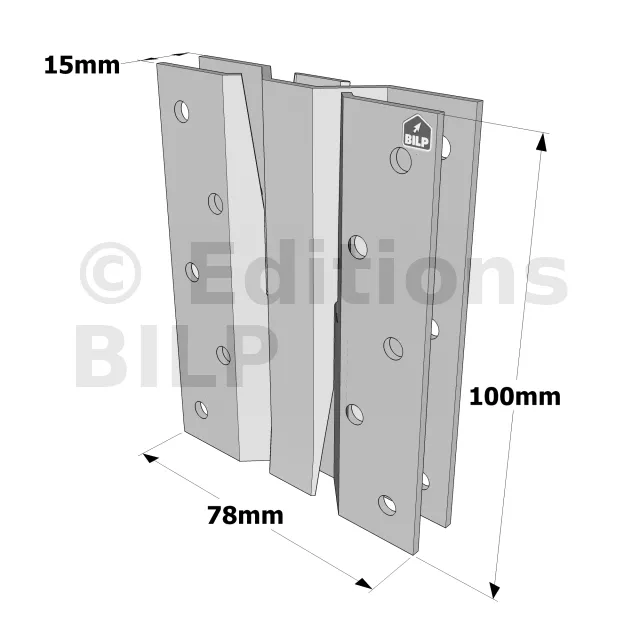

Largeur (A)78mm
-
Hauteur (B)100mm
-
Profondeur (C)15mm
Caractéristiques
Agréments techniques : ETA-07/0245
Déclarations de performance : FR-DoP-e07/0245
Matière
- Acier galvanisé S250GD + Z275 suivant NF EN 10346,
- Epaisseur : 2 mm.
Avantages
- S‘adapte à toutes les sections de bois à partir de 45x120 mm,
- Son installation à l‘intérieur du montant bois empêche tout pont thermique,
- Tenue au feu 1/2h ou 1h en suivant certaines préconisations. Nous consulter.
Applications
Support
- Porteur : bois massif, bois composite, lamellé-collé,
- Porté : bois massif, bois composite, lamellé-collé.
Domaines d’utilisation

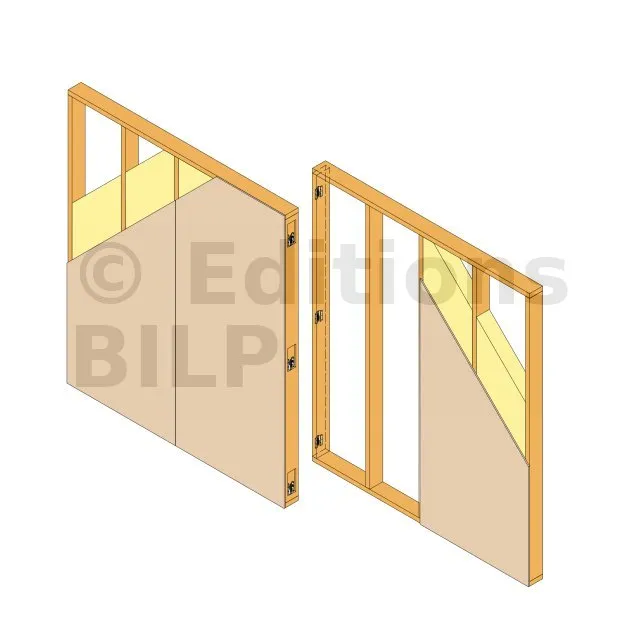

- Connexion de montants d‘ossature bois : préconisé dans le cas de murs "fermés" (revêtements extérieurs et intérieurs du mur installé),
- Fixation uniquement bois sur bois.
Données techniques
Valeurs Caractéristiques
| Références | Dimensions [mm] | Fixations | Perçages Aile A | Perçages Aile B | ||||||
|---|---|---|---|---|---|---|---|---|---|---|
| R2,k | R3,k | |||||||||
| A | B | C | D | Premier montant | Deuxième montant | CNA4,0X35 | CNA4,0X35 | |||
| ICST | 78 | 100 | 15 | 2 | 10 | 10 | 11.2 | 2.4 | ||
SIMPSON Strong-Tie
Une fiabilité et un service sans équivalent
Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.
Fixations
Installation

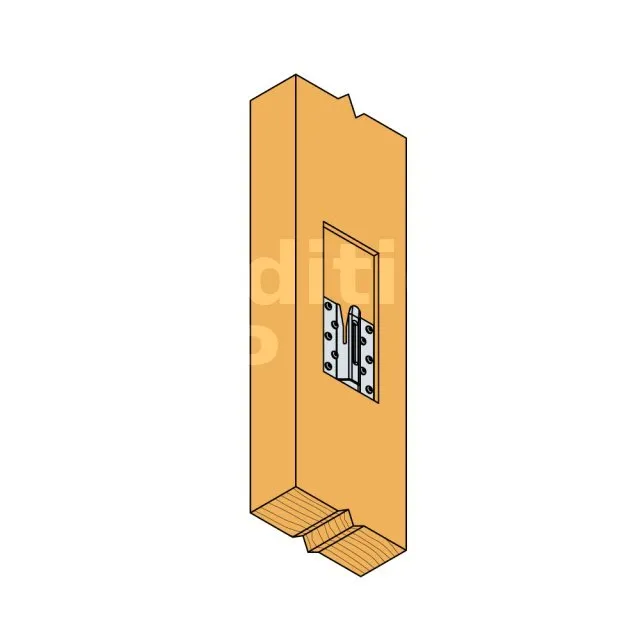

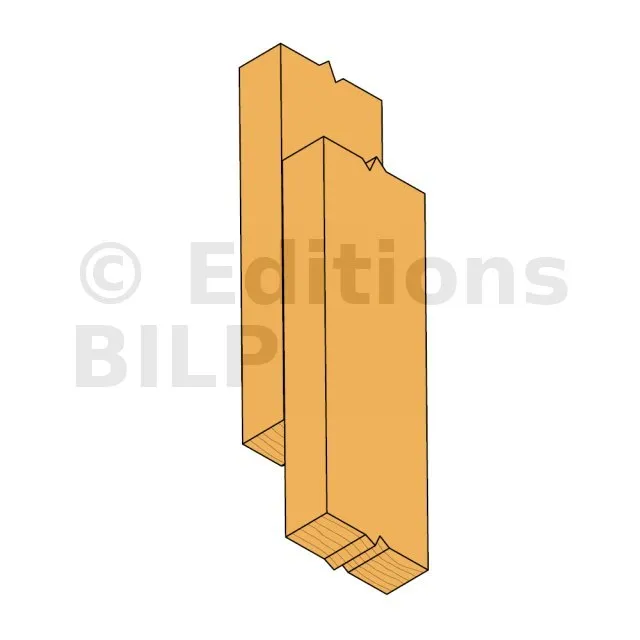

- L’ICST s’utilise par paire. Son installation ne nécessite la réalisation d’un lamage que sur un seul montant au choix de l’utilisateur. Ce lamage doit avoir une profondeur de 15 mm, une largeur de 90 mm et une longueur minimum de 220 mm. La distance minimum de l’ICST par rapport aux extrémités des montants est de 100 mm,
- Les deux parties de l’ICST se retrouvent face à face en position finale. L’assemblage des 2 éléments bois est facilité par une patte centrale de guidage sur la partie mâle,
- Plus de deux paires peuvent être utilisées par montant pour des charges plus importantes ou pour des raisons constructives. Il est nécessaire de bien respecter la notice de montage disponible dans l’onglet "Notes Techniques".
Option
- Peut correspondre à une application en pente ou en angle, dans le cas où les montants sont dans le même plan.
