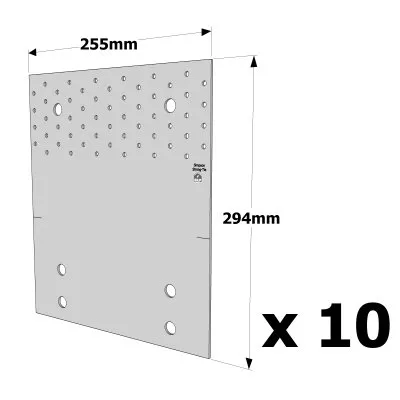

Plaque perforée pour CLT - Réf. NPB255SO_10
-
RéférenceNPB255SO_10
-
Fabricationfrançaise
-
MatériauAcier galvanisé S250GD + Z275 suivant la norme NF EN 10346
-
MarqueSIMPSON Strong-Tie
-
Perçages97Ø5 - 6Ø14
-
Epaisseur3mm

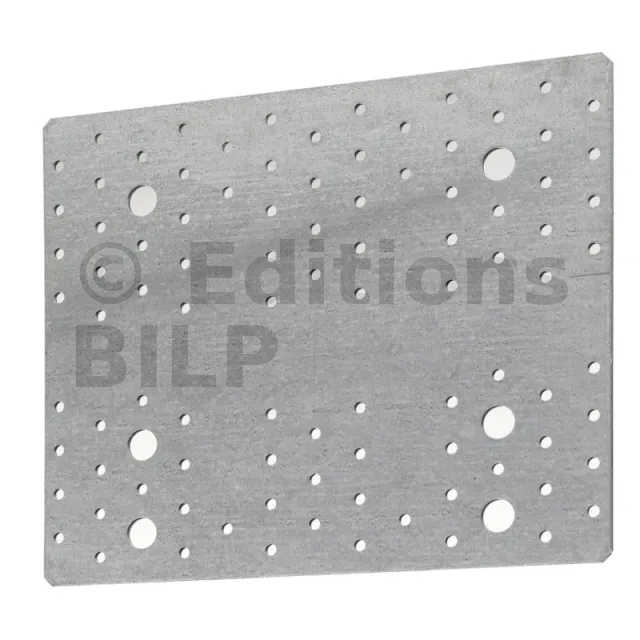

Plaque perforée pour CLT

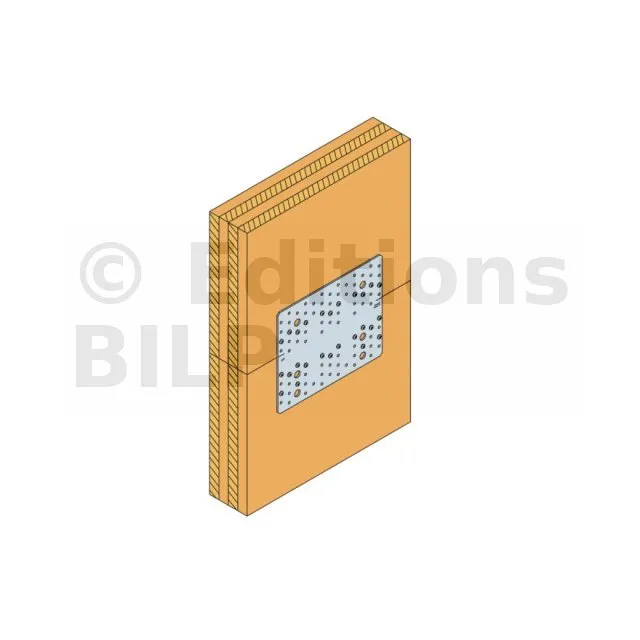

Les plaques perforées NPB255 et NPB255SO ont été spécialement développées pour la fixation de panneaux CLT sur support bois, support CLT ou support béton.
Caractéristiques
Déclarations de performance : FR-DoP-h10/0005 ;
Agrément technique (ATE) : eta-06-0106.pdf
Matière
- Acier galvanisé S250GD + Z275 suivant la norme NF EN 10346
- Epaisseur 3 mm
Avantages
- Idéale pour une utilisation en bâtiment CLT,
- Installation facilitée par une ligne de marquage qui permet de positionner les deux éléments à assembler,
- Grande polyvalence : peut être fixée sur support bois et support béton,
- Performances élevées pour des directions d’efforts horizontales et verticales.
Applications
Support
Porteur : CLT, bois, acier...
Porté : CLT, bois massif, bois lamellé-collé, bois composite...
Domaine d’utilisation
- Panneaux massifs,
- Panneaux lamellés croisés (CLT)...
Données techniques
Dimensions

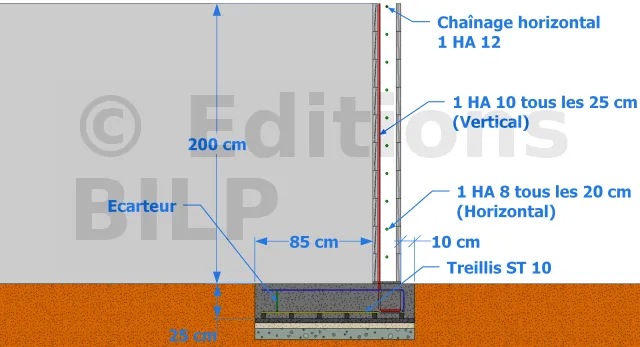

Armature des murs | Position | Diamètre [mm] | Espacement [cm] | Quantité par ml de mur |
Vertical | 10 | 25 | 4 x 2,00 m | |
Horizontal | 8 | 20 | 9 x 1,00 m | |
Chaînage horizontal | 12 | - | 1 x 1,00 m |
Armature des semelles | Armatures utilisées | Quantité par ml de mur |
Semelle S.P 2,00 | 1 x 1,00 m | |
Treillis ST 10 | 1,05 x 1,00 m |

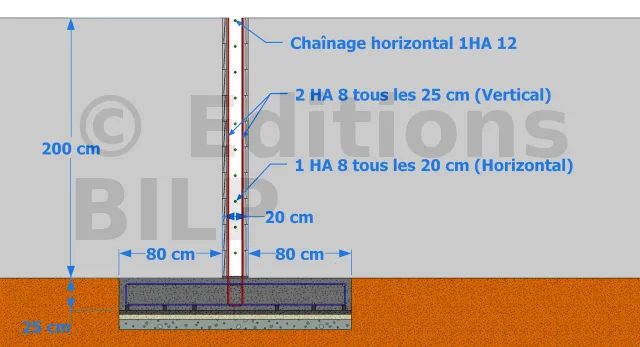

Armature des murs | Position | Diamètre [mm] | Espacement [cm] | Quantité par ml de mur |
Vertical | 8 | 25 | 8 x 2,00 m | |
Horizontal | 8 | 20 | 9 x 1,00 m | |
Chaînage horizontal | 12 | - | 1 x 1,00 m |
Armature des semelles | Armatures utilisées | Quantité par ml de mur |
Semelle DP 2,00 | 1 x 1,00 m |

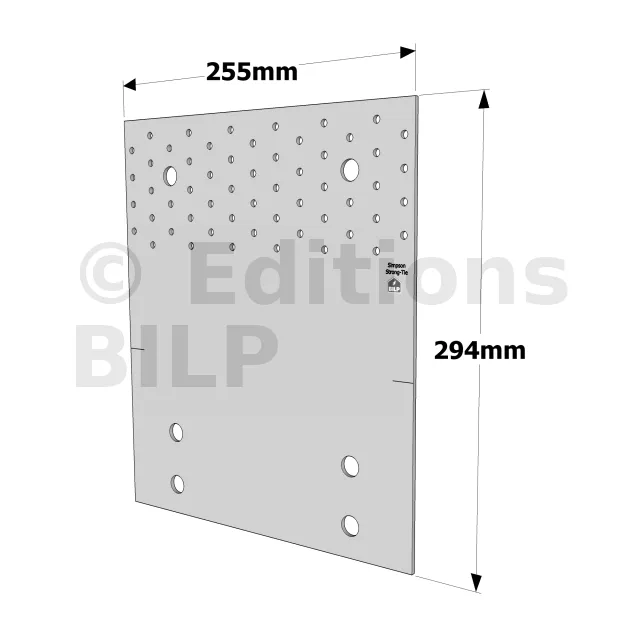

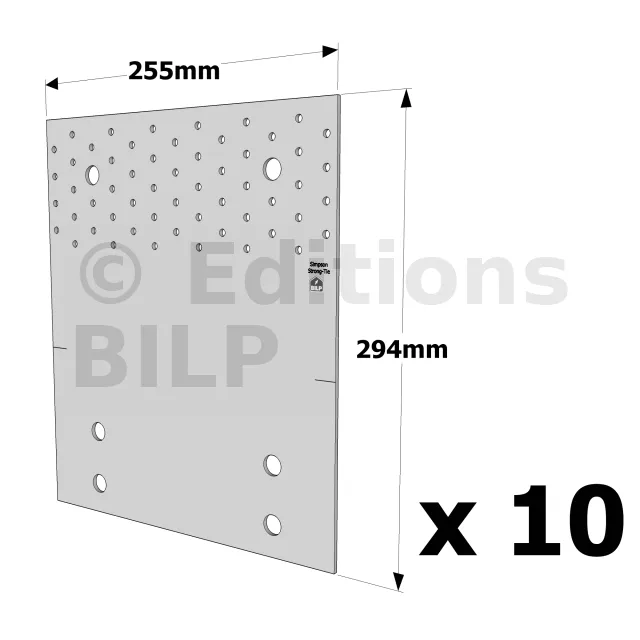

Références | Dimensions [mm] | Perçages | |||
---|---|---|---|---|---|
A | B | t | Ø5 | Ø14 | |
NPB255 | 214 | 255 | 3 | 93 | 6 |
NPB255SO | 294 | 255 | 3 | 97 | 6 |
Valeurs caractéristiques - Bois sur bois ou CLT sur CLT
Armature des murs | Position | Diamètre [mm] | Espacement [cm] | Quantité par ml de mur |
Vertical | 10 | 25 | 4 x 2,00 m | |
Horizontal | 8 | 20 | 9 x 1,00 m | |
Chaînage horizontal | 12 | - | 1 x 1,00 m |
Armature des semelles | Armatures utilisées | Quantité par ml de mur |
Semelle S.P 2,00 | 1 x 1,00 m | |
Treillis ST 10 | 1,05 x 1,00 m |
Références | Valeurs Caractéristiques - Bois sur bois ou CLT sur CLT | |||||
---|---|---|---|---|---|---|
Fixations | Valeurs Caractéristiques - Bois C24 [kN] | |||||
Partie haute | Partie basse | R1.k | R2.k | |||
CNA4.0x50 | CSA5.0x50 | CNA4.0x50 | CSA5.0x50 | |||
NPB255 NP 1 | 11 | 15 | 23.9 | 27.6 | 20.8 | 24 |
NPB255 NP 2 | 13 | 15 | 28.3 | 32.6 | 19.4 | 22.3 |
NPB255 NP 3 | 30 | 31 | 66.5 | 78.9 | 33.9 | 40.2 |
NPB255 NP 4 | 24 | 28 | 53.2 | 63.1 | 27.7 | 32.9 |
NPB255SO NP 5 | 30 | 31 | 66.5 | 78.9 | 25 | 29.7 |
La connexion sur bois peut également être appliquée pour la connexion sur CLT. Les distances aux bords du bois doivent être vérifiées.
Les plans de clouage NP 1 à 5 sont décrits dans le document pdf disponible dans l’onglet "Mise en œuvre"
Valeurs caractéristiques - Bois sur béton
La mise en oeuvre du remblayage pour le mur en blocs à bancher est similaire à celui du mur en paroi préfabriquée.
Toutefois avant la remise en place de la terre, il faut tout d’abord mettre en place le système de drainage.
Références | Valeurs Caractéristiques - Bois sur béton - Plan de clouage 2 | ||||||
---|---|---|---|---|---|---|---|
Fixations | Valeurs Caractéristiques - Bois C24 [kN] | ||||||
Partie haute | Partie basse | R1.k | R2.k | f [mm] | |||
NPB255 NP 6 | 11 | 2 | 23.9 | 27.6 | 22.8 | 26.3 | 115 |
NPB255 NP 7 | 13 | 2 | 28.9 | 34.2 | 19.3 | 22.9 | 120 |
NPB255 NP 8 | 30 | 2 | 66.5 | 78.9 | 28.4 | 33.7 | 70 |
NPB255 NP 9 | 19 | 2 | 42.1 | 50 | 23.9 | 28.4 | 100 |
NPB255SO NP 10 | 24 | 2 | 52.2 | 60.2 | 22.2 | 25.6 | 120 |
NPB255SO NP 11 | 26 | 2 | 56.6 | 65.3 | 21.5 | 24.8 | 120 |
NPB255SO NP 12 | 30 | 2 | 66.5 | 78.9 | 21.3 | 25.2 | 115 |
NPB255SO NP 13 | 30 | 2 | 66.5 | 78.9 | 25.5 | 30.2 | 100 |
La connexion sur bois peut également être appliquée pour la connexion sur CLT. Les distances aux bords du bois ainsi que les distances aux bords du béton doivent être vérifiées.
La résistance des ancrages doit être vérifiée, notamment le moment induit par l’effort F2, associé à un bras de levier "f" donné dans le tableau ci-dessus.
Les plans de clouage NP 6 à 13 sont décrits dans le document pdf disponible dans l’onglet "Mise en œuvre"
SIMPSON Strong-Tie
Une fiabilité et un service sans équivalent
Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.
Fixations
Sur bois :
- Pointes annelées CNA Ø4.0x50 mm
- Vis CSA Ø5.0x40 ou CSA Ø5.0x50
Sur béton :
- Cheville mécanique : goujon WA M12-104/5
- Ancrage chimique : résine AT-HP + tige filetée LMAS M12-150/35
Installation
Sur bois :
1. Approcher les deux éléments à fixer,
2. Pointer la plaque sur le 1er élément à fixer,
3. Pointer la plaque sur le 2nd élément.

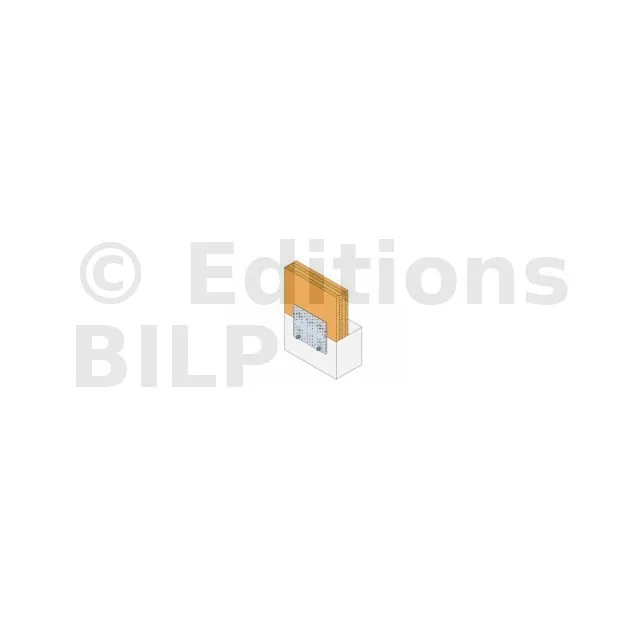

Sur béton :
1. Approcher l’élément à fixer du support béton,
2. Pointer la plaque sur l’élément à fixer,
3. Fixer la plaque sur le béton avec les ancrages préconisés.

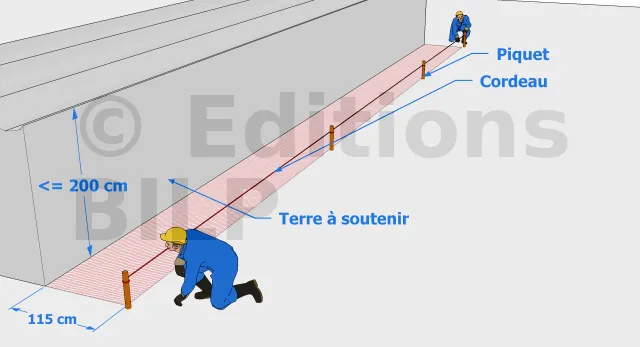

Pour commencer, vous allez délimiter l’emplacement de la semelle de votre futur mur de soutènement grâce à des piquets de délimitation et un cordeau.
Cette opération vous permettra de mesurer et de connaître la longueur réelle de votre mur de soutènement et de déterminer avec précision les matériaux qu’il vous faudra pour mener à terme votre chantier.

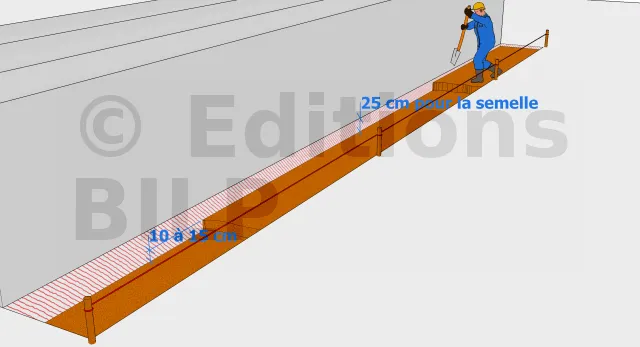

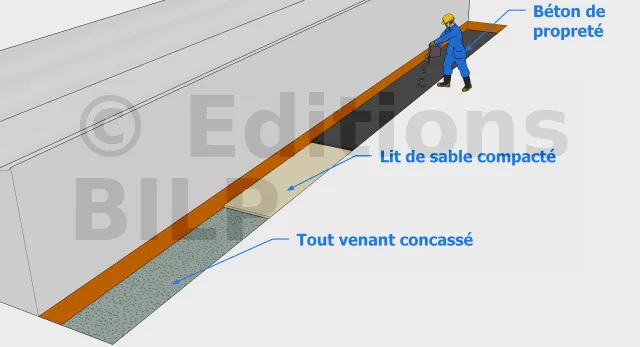

Selon votre cas et en suivant les illustrations dans les armatures à employer , vous allez creuser à une profondeur correspondant à l’épaisseur de la semelle en y ajoutant 10 à 15 cm pour la mise en place du tout-venant concassé, du lit de sable et du béton de propreté.
Le tout-venant concassé aura le rôle de couche de base et garantira la stabilité de l’ouvrage. Le lit de sable comblera les vides dans le tout-venant concassé préalablement compacté. Par la suite, le béton de propreté est mise en place pour créer une surface de travail propre et plane.
Voir la mise en oeuvre du tout venant concassé et son utilité qui est expliqué dans la préparation du sol support pour plus de détails.

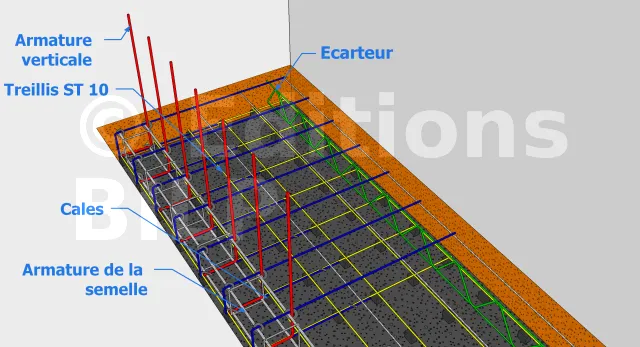

Toujours en suivant les indications données par les tableaux et selon votre cas, vous allez mettre en place les armatures de la semelle ainsi que les armatures verticales de la paroi des murs de soutènement.

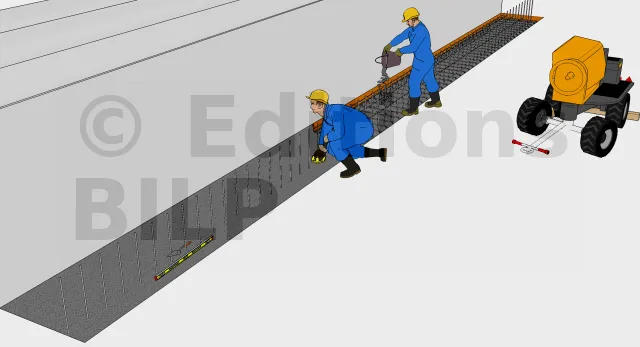

Après avoir correctement mis en place les armatures, vous pouvez commencer à préparer votre béton. Il existe différents types de bétons que vous pouvez employer, notamment les bétons moulés dans le sol. Par la suite, vous devrez couler votre béton de telle sorte qu’il soit le plus compact et le plus homogène possible. Dans le cas d’un mur de soutènement important, donc avec des volumes de béton important, il est plus judicieux de se faire livrer directement du béton prêt à l’emploi au lieu de le réaliser vous-même sur place. En effet, il faut éviter au maximum la reprise du bétonnage et couler le béton en une seule fois.

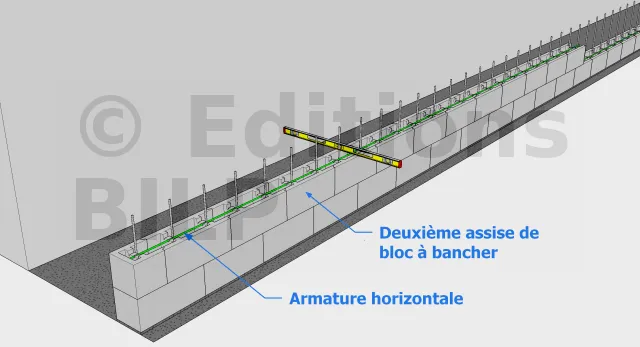

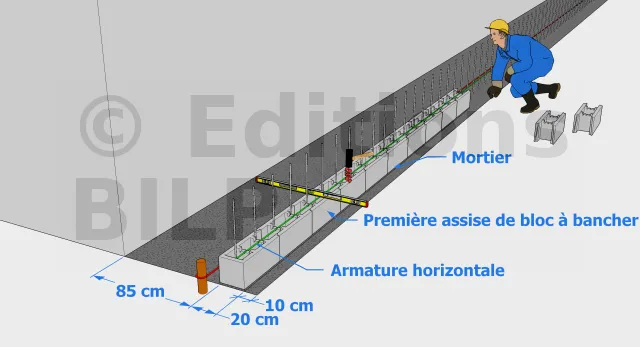

Une fois que la semelle a durci, vous pouvez y monter les premiers éléments de blocs à bancher en les intercalant entre les armatures verticales. Pour ce faire, il faudra commencer par y étaler du mortier aux alentours du leur emplacement et bien le caler à niveau et vérifier son alignement par rapport au cordeau. Pour qu’il soit bien en place, il faudra bien le tapoter à l’aide d’un maillet. Il ne faut pas hésiter à les repositionner si nécessaire pour garantir l’alignement et l’esthétisme de votre mur de soutènement. Par la suite, vous allez mettre les armatures horizontales correspondantes sur les premiers blocs à bancher.
Comme pour la fondation, vous allez préparer puis couler votre béton.
Si vous ne pouvez pas recourir à une aiguille vibrante lors du coulage, vous pouvez utiliser du béton autoplaçant.

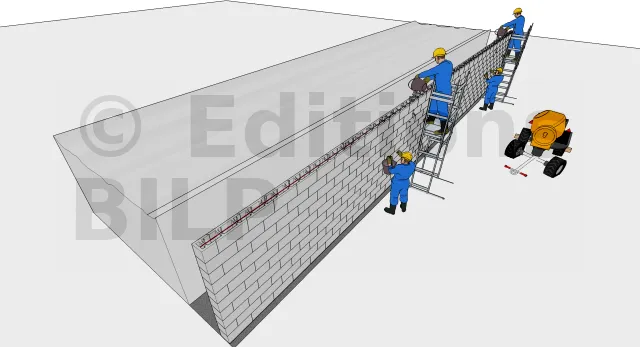

C’est une étape fastidieuse car la quantité de béton peut être très importante, et il faut porter les seaux en hauteur pour les déverser dans les blocs. Le recours à une pompe à béton soulage d’un grand effort.
Armature des murs | Position | Diamètre [mm] | Espacement [cm] | Quantité par ml de mur |
Vertical | 10 | 25 | 4 x 2,00 m | |
Horizontal | 8 | 20 | 9 x 1,00 m | |

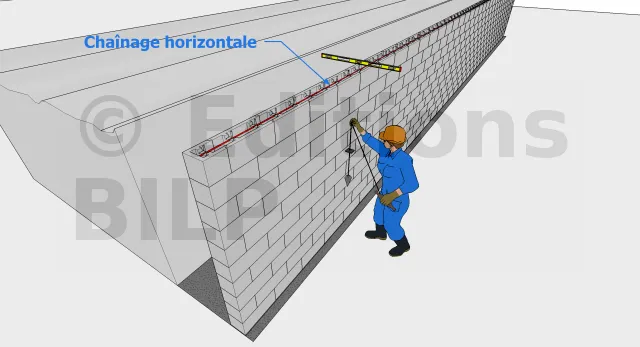

Chaînage horizontal | 12 | - | 1 x 1,00 m |
Armature des semelles | Armatures utilisées | Quantité par ml de mur |
Semelle S.P 2,00 | 1 x 1,00 m | |
Treillis ST 10 | 1,05 x 1,00 m |

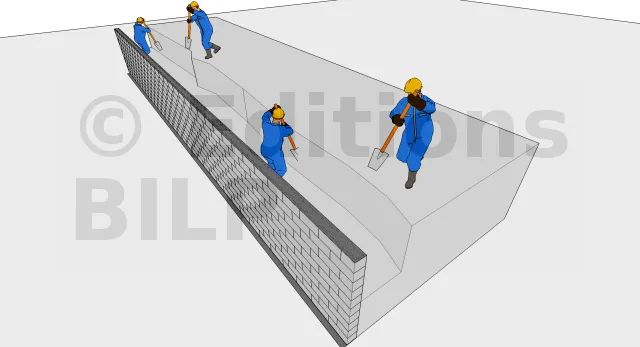

La mise en oeuvre du remblayage pour le mur en blocs à bancher est similaire à celui du mur en paroi préfabriquée.
Toutefois avant la remise en place de la terre, il faut tout d’abord mettre en place le système de drainage.
