Voici un extrait gratuit du guide de construction des MURS DE SOUTÈNEMENT :
Les armatures à mettre en œuvre en fonction de la hauteur, du type de bloc à bancher et des poussées
Le choix des ferraillages ne s’improvise pas, il faudra suivre les indications données ci-dessous.
Simple poussée
![Bloc bancheur 50 x 20 x 20 [cm] ou bloc bancheur 50 x 20 x 25 [cm]]( https://maconnerie.bilp.fr/sites/maconnerie.bilp.fr/local/cache-gd2/03/d1607ebd2472137fbeedd2364b2dd5.webp?1743627803)

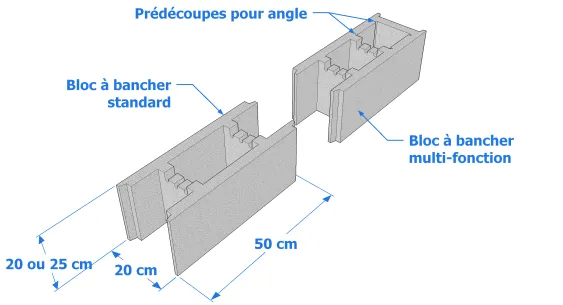

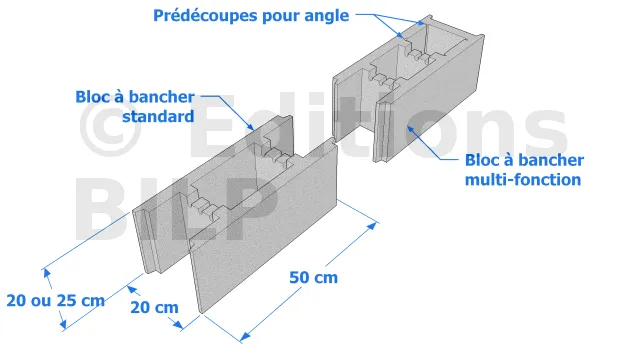

Bloc bancheur 50 x 20 x 20 [cm] ou bloc bancheur 50 x 20 x 25 [cm]
![Bloc bancheur 50 x 30 x 20 [cm]]( https://maconnerie.bilp.fr/sites/maconnerie.bilp.fr/local/cache-gd2/a7/2bc9a89ee05b167ec28016dd2c8ae8.webp?1743627803)

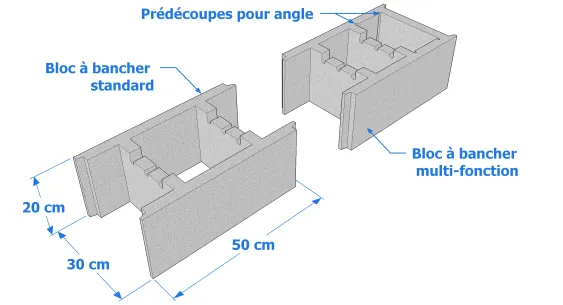

Bloc bancheur 50 x 30 x 20 [cm]

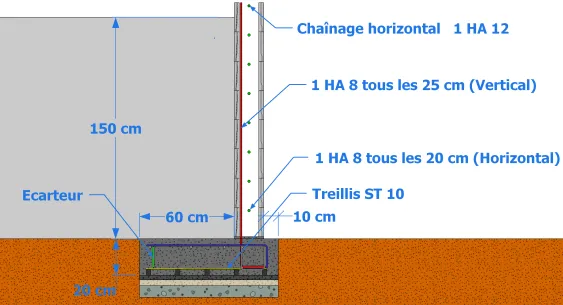

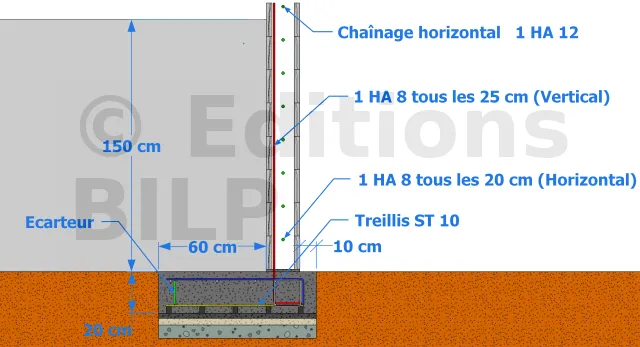

Simple poussée avec une hauteur de 1,50 m
| Armature des murs | Position | Diamètre [mm] | Espacement [cm] | Quantité par ml de mur |
| ^ | Vertical | 8 | 25 | 4 x 1,50 m |
| Horizontal | 8 | 20 | 7 x 1,00 m | |
| Chaînage horizontal | 12 | - | 1 x 1,00 m |
| Armature des semelles | Armatures utilisées | Quantité par ml de mur |
| ^ | Semelle S.P 1,50 | 1 x 1,00 m |
| Treillis ST 10 | 0,8 x 1,00 m |

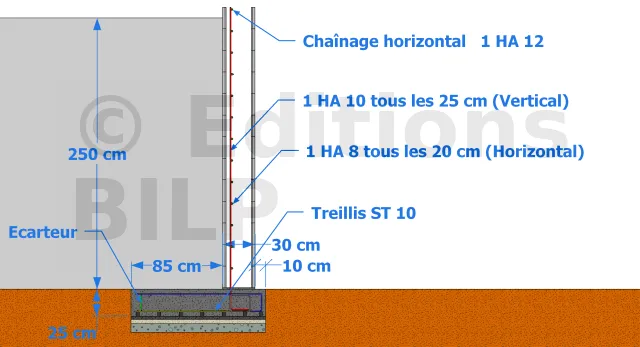

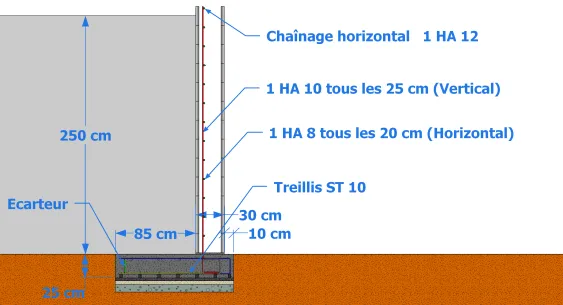

Simple poussée avec une hauteur de 2,50 m
| Armature des murs | Position | Diamètre [mm] | Espacement [cm] | Quantité par ml de mur |
| ^ | Vertical | 10 | 25 | 4 x 2,50 m |
| Horizontal | 8 | 20 | 12 x 1,00 m | |
| Chaînage horizontal | 12 | - | 1 x 1,00 m |
| Armature des semelles | Armatures utilisées | Quantité par ml de mur |
| ^ | Semelle S.P 2,50 | 1 x 1,00 m |
| Treillis ST 10 | 1,10 x 1,00 m |
Simple poussée
Bloc bancheur 50 x 20 x 20 [cm] ou bloc bancheur 50 x 20 x 25 [cm]
Bloc bancheur 50 x 30 x 20 [cm]
Simple poussée avec une hauteur de 2,00 m
| Armature des murs | Position | Diamètre [mm] | Espacement [cm] | Quantité par ml de mur |
| ^ | Vertical | 10 | 25 | 4 x 2,00 m |
| Horizontal | 8 | 20 | 9 x 1,00 m | |
| Chaînage horizontal | 12 | - | 1 x 1,00 m |
| Armature des semelles | Armatures utilisées | Quantité par ml de mur |
| ^ | Semelle S.P 2,00 | 1 x 1,00 m |
| Treillis ST 10 | 1,05 x 1,00 m |

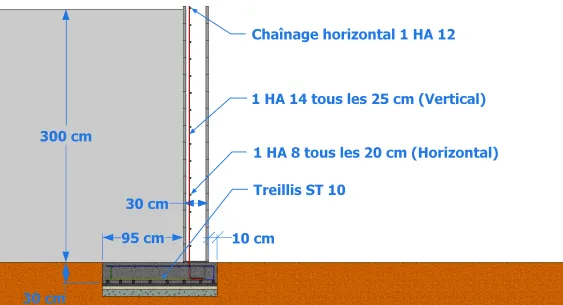

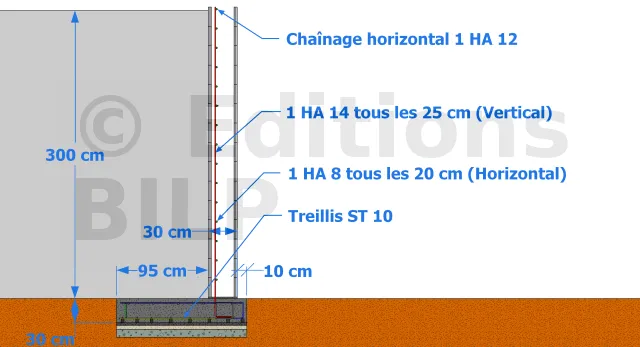

Simple poussée avec une hauteur de 3,00 m
| Armature des murs | Position | Diamètre [mm] | Espacement [cm] | Quantité par ml de mur |
| ^ | Vertical | 14 | 25 | 4 x 3,00 m |
| Horizontal | 8 | 20 | 14 x 1,00 m | |
| Chaînage horizontal | 12 | - | 1 x 1,00 m |
| Armature des semelles | Armatures utilisées | Quantité par ml de mur |
| ^ | Semelle S.P 3,00 | 1 x 1,00 m |
| Treillis ST 10 | 1,20 x 1,00 m |
Double poussée
Bloc bancheur 50 x 20 x 20 [cm] ou bloc bancheur 50 x 20 x 25 [cm]
Bloc bancheur 50 x 30 x 20 [cm]

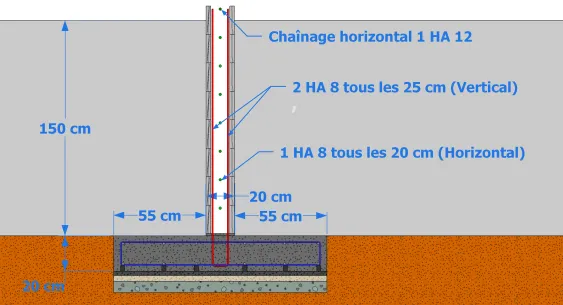

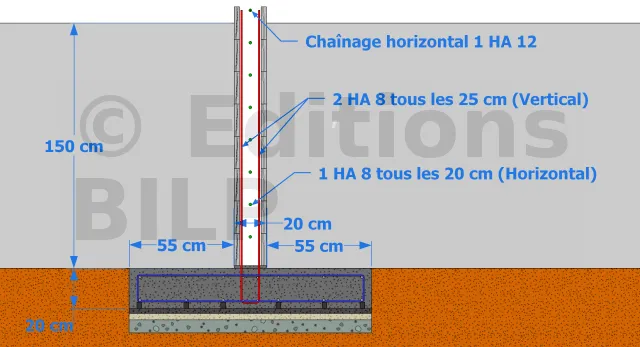

Double poussée avec une hauteur de 1,50 m
| Armature des murs | Position | Diamètre [mm] | Espacement [cm] | Quantité par ml de mur |
| ^ | Vertical | 8 | 25 | 8 x 1,50 m |
| Horizontal | 8 | 20 | 7 x 1,00 m | |
| Chaînage horizontal | 12 | - | 1 x 1,00 m |
| Armature des semelles | Armatures utilisées | Quantité par ml de mur |
| ^ | Semelle D.P 1,50 | 1 x 1,00 m |

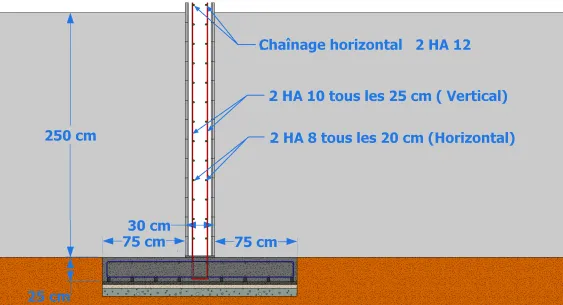

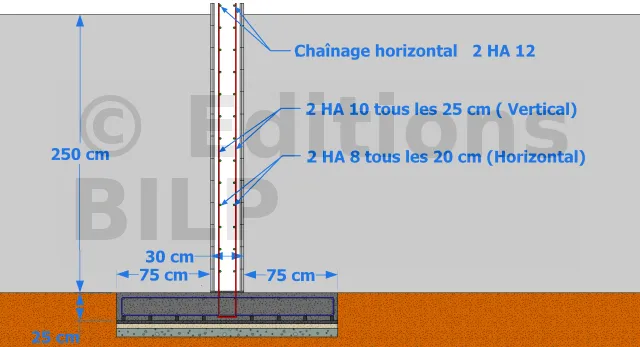

Double poussée avec une hauteur de 2,50 m
| Armature des murs | Position | Diamètre [mm] | Espacement [cm] | Quantité par ml de mur |
| ^ | Vertical | 10 | 25 | 8 x 2,50 m |
| Horizontal | 8 | 20 | 24 x 1,00 m | |
| Chaînage horizontal | 12 | - | 2 x 1,00 m |
| Armature des semelles | Armatures utilisées | Quantité par ml de mur |
| ^ | Semelle D.P 2,50 | 1 x 1,00 m |
Double poussée
Bloc bancheur 50 x 20 x 20 [cm] ou bloc bancheur 50 x 20 x 25 [cm]
Bloc bancheur 50 x 30 x 20 [cm]

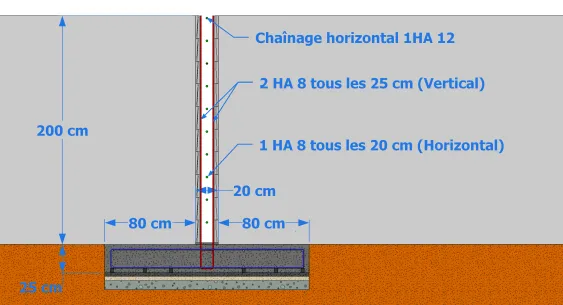

Double poussée avec une hauteur de 2,00 m
| Armature des murs | Position | Diamètre [mm] | Espacement [cm] | Quantité par ml de mur |
| ^ | Vertical | 8 | 25 | 8 x 2,00 m |
| Horizontal | 8 | 20 | 9 x 1,00 m | |
| Chaînage horizontal | 12 | - | 1 x 1,00 m |
| Armature des semelles | Armatures utilisées | Quantité par ml de mur |
| ^ | Semelle DP 2,00 | 1 x 1,00 m |

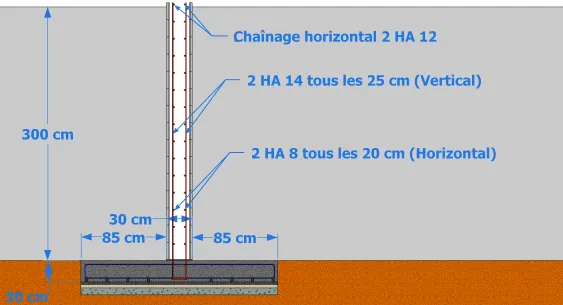

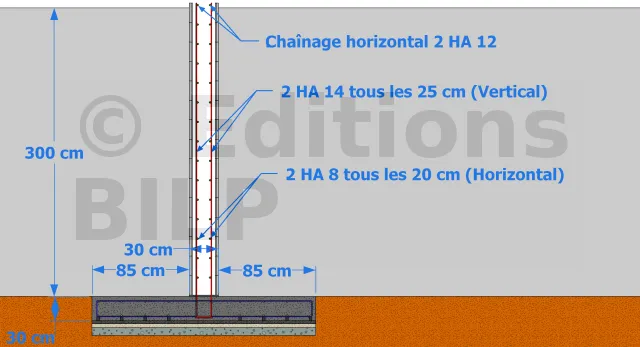

Double poussée avec une hauteur de 3,00 m
| Armature des murs | Position | Diamètre [mm] | Espacement [cm] | Quantité par ml de mur |
| ^ | Vertical | 14 | 25 | 8 x 3,00 m |
| Horizontal | 8 | 20 | 28 x 1,00 m | |
| Chaînage horizontal | 12 | - | 2 x 1,00 m |
| Armature des semelles | Armatures utilisées | Quantité par ml de mur |
| ^ | Semelle D.P 3,00 | 1 x 1,00 m |
Vous pouvez consulter l’article sur la mise en œuvre générale pour savoir comment procéder.[...]
