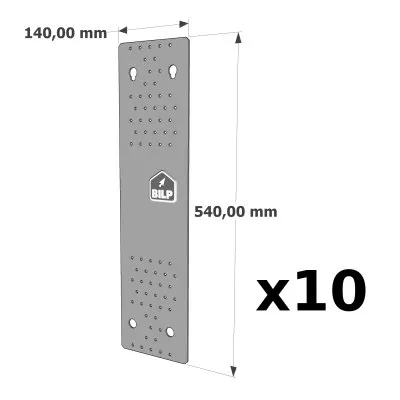

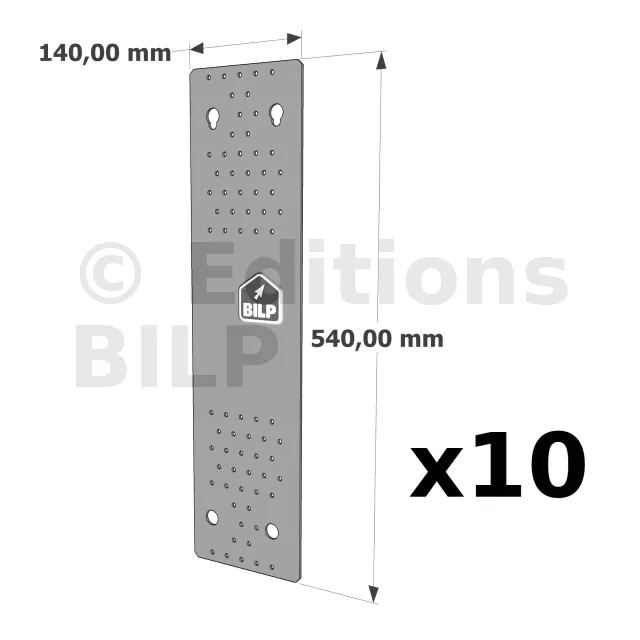

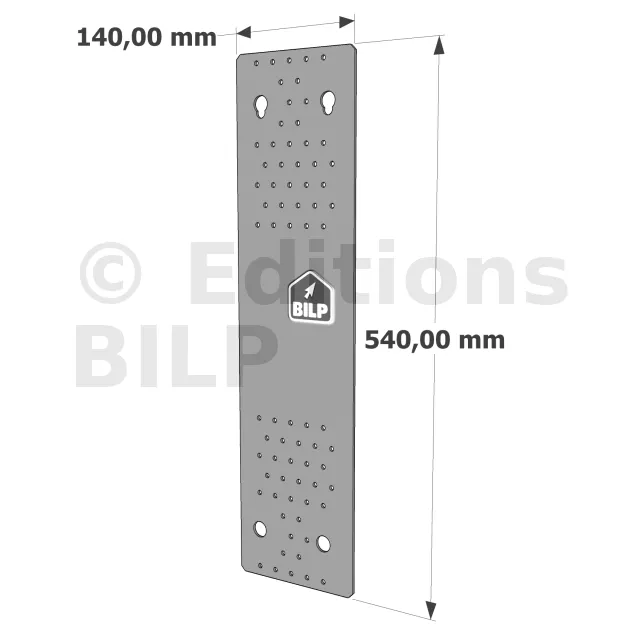

Plaque perforée pour CLT - Réf. NPB140540_10

bientôt DISPO
Expédition estimée dans 8 jours.
15€46
  HT  / plaque
soit 154.58€ pour 10 plaques
(185.50 € TTC)
    • 140mm
    • 540mm
    • 10 pièces
  • Autres choix

  • Référence
    NPB140540_10
  • Fabrication
    française
  • Matériau
    Acier galvanisé S250GD + Z275 suivant la norme NF EN 10346
  • Marque
    SIMPSON Strong-Tie
  • Perçages
    36+36Ø5 - 2+2Ø17
  • Epaisseur
    3mm

Plaque perforée pour CLT - NPB

Les plaques perforées NPB ont été spécialement développées pour être intégrées dans la construction CLT. Elles permettent la fixation de panneaux CLT sur support CLT ou support béton.

Caractéristiques

Déclaration de performance : dop-e06-0106.pdf
Agrément technique (ATE) : eta-06-0106.pdf
Matière

  • Acier galvanisé S250GD + Z275 suivant la norme NF EN 10346
  • Epaisseur 2 et 3 mm

Avantages

  • Idéales pour une utilisation en construction CLT,
  • Grande polyvalence : peut être fixée sur support bois et support béton,
  • Performances élevées pour des efforts verticaux.

Application

Domaine d’utilisation

  • Panneaux lamellés croisés (CLT),
  • Panneaux massifs...

Données techniques

Dimensions

logo_menu
RéférencesDimensions [mm]Perçages
A B t Ø5 Ø13 Ø17
NPB60400 60 400 2 49 1 -
NPB100540 100 540 3 26+28 2 (Ø14) 2
NPB140540 140 540 3 36+36 - 2+2


Valeurs caractéristiques - bois sur bois ou CLT sur CLT

Simuler les positions des supports en béton

Comme les solives ne sont pas porteuses, il faut mettre des supports au sol à chaque intersections. Mesurer ensuite les distances entre ces supports pour avoir les portées des solives. Si vous ne voulez pas utiliser beaucoup de plots comme celui-ci, il faut utiliser des poutres porteuses sous les solives de façon à ce que le même principe soit maîtrisé.
Déterminer les sections des solives

Voir : Le béton armé : les principes de calculs en béton armé Vérifier ensuite auprès de votre fournisseur si vous pouvez réellement vous approvisionner à cette section à la longueur voulue. Si c’est non disponible, relever les sections disponibles et vérifier avec l’outil de calcul si une des sections peut correspondre à la structure.

RéférencesValeurs Caractéristiques - Bois sur bois ou CLT sur CLT
Valeurs Caractéristiques - Bois C24 [kN]
Fixations R1,k
Partie haute Partie basse CNA4,0x50 CSA5,0x50
NPB60400 n n min (26.7/kmod ; n x 2.22) min (26.7/kmod ; n x 2.63)
NPB100540 n n min (71.3/kmod ; n x 2.22) min (71.3/kmod ; n x 2.63)
NPB140540 n n min (102.5/kmod ; n x 2.22) min (102.5/kmod ; n x 2.63)



n = nombre de fixations (pointes CNA ou vis CSA) sur la partie haute ou basse de la plaque. Ce nombre de fixations doit être identique sur les deux éléments bois.
Les distances aux bords du bois doivent être vérifiées.

Valeurs caractéristiques - bois sur béton

Simuler les positions des supports en béton

Comme les solives ne sont pas porteuses, il faut mettre des supports au sol à chaque intersections. Mesurer ensuite les distances entre ces supports pour avoir les portées des solives. Si vous ne voulez pas utiliser beaucoup de plots comme celui-ci, il faut utiliser des poutres porteuses sous les solives de façon à ce que le même principe soit maîtrisé.

RéférencesValeurs Caractéristiques - Bois sur bois ou CLT sur CLT
Fixations Valeurs Caractéristiques - Bois C24 [kN]
R1,k
Partie haute Partie basse CNA4,0x50 CSA5,0x50
NPB60400 n 1 Ø12 min (20.6/kmod ; n x 2.22) min (20.6/kmod ; n x 2.63)
NPB100540 n 2 Ø12 min (58.8/kmod ; n x 2.22) min (58.8/kmod ; n x 2.63)
NPB140540 n 2 Ø16 min (82.4/kmod ; n x 2.22) min (82.4/kmod ; n x 2.63)

n=nombre de fixations (pointes CNA ou vis CSA) sur la partie haute de la plaque. Les distances aux bords du bois ainsi que les distances aux bords du béton doivent être vérifiées.
La résistance des ancrages doit également être vérifiée.
