Pied de poteau carré de jardin - Finition NOIRE - Réf. PPJBT70PB
-
RéférencePPJBT70PB
-
FabricationFrançaise
-
MatériauAcier DD11 suivant NF EN 10111, Primaire électrozinguée suivant ISO 2081
-
MarqueSIMPSON Strong-Tie
-
Largeur (D)150mm
-
Largeur (C)71mm
-
Largeur (E)150mm
-
Épaisseur t12mm
-
Épaisseur t22.5mm
-
Perçage sur le corps4xØ11
-
Perçage sur la platine4xØ12
-
FinitionNOIRE (Peinture en poudre Polyester Architecture RAL9005)
Pied de poteau carré de jardin - Finition noire
Les pieds de poteau carrés sur platine noirs PPJBTPB sont préconisés dans la réalisation de petits ouvrages tels que les clôtures et structures légères de jardin. Très faciles à monter, ils offrent un résultat discret dans la structure.
Caractéristiques
Matière
- Acier DD11 suivant NF EN 10111,
- Primaire électrozinguée suivant ISO 2081,
- Finition peinture en poudre Polyester Architecture RAL9005,
- Épaisseur : 2 mm (corps) et 2.5 mm (platine).
Avantages
- Finition noire pour un assemblage discret dans la structure,
- Double traitement de surface pour une meilleure résistance à la corrosion,
- Platine renforcée pour une plus grande résistance à la déformation,
- Angles de la platine découpés pour plus de sécurité,
- Compatible avec les sections de poteau 70 x 70 mm et 90 x 90 mm du marché.
Applications
Support
- Porteur : béton, acier, bois massif, lamellé-collé, bois composite, ...
- Porté : bois massif, lamellé-collé, bois composite, ...
Domaines d’utilisation
- Clôtures de jardin, panneaux, claustras,
- Abris de jardin, bûchers de jardin, carports,
- Structures légères et ouvrages temporaires de jardin.
Données techniques

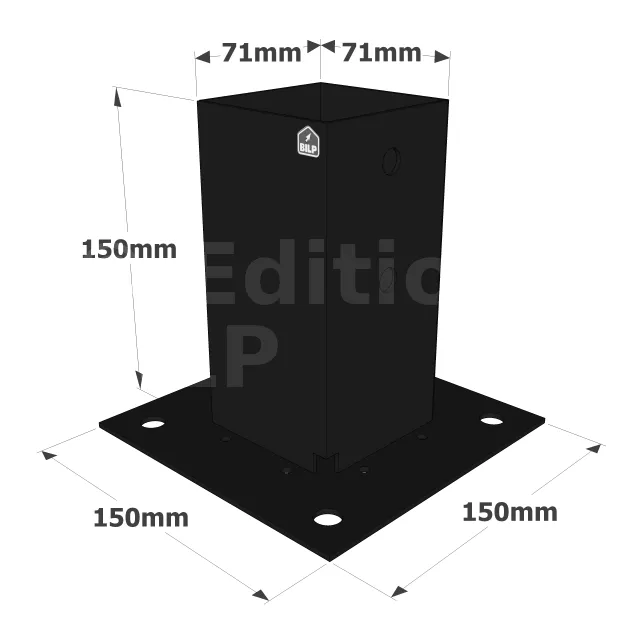

Dimensions
Pour protéger la bordure de l’emboîtement du battage, il est nécessaire de mettre en place un bout de bois qui sera destiné à être frapper pour l’enfoncement du pied de poteau. Sa dimension doit être inférieure à 1 cm de la dimension de l’emboîtement pour éviter que le bois ne se fixe au pied après le battage.
| Références | Dimensions [mm] | Perçages | |||||||
|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | E | t1 | t2 | Partie haute | Platine | |
| Ø11 | Ø12 | ||||||||
| PPJBT70PB | 71 | 150 | 71 | 150 | 150 | 2 | 2.5 | 4 | 4 |
| PPJBT90PB | 91 | 150 | 91 | 150 | 150 | 2 | 2.5 | 4 | 4 |
SIMPSON Strong-Tie
Une fiabilité et un service sans équivalent
Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.
Fixations
Poteau :
- Boulons,
- Tirefonds LAG Ø10 mm.
Platine :
- Cheville mécanique : goujon WA M10-78/5, tirefond LAG 10-80,
- Ancrage chimique : résine AT-HP + tige filetée LMAS M10-120/25.
Mise en garde
La gamme jardin ne convient pas pour des applications structurelles soumises à des forces importantes (vent, ...). Les structures doivent être correctement conçues et mises en œuvre afin d’assurer la reprise de charges latérales de vent (jambe de force, ...).
Installation
Partie basse :
1. Positionner le pied de poteau dans la structure.
2. Identifier la position des ancrages au sol sur le support.
3. Percer le support verticalement au diamètre et à la profondeur préconisés pour les fixations choisies.
4. Fixer la platine au sol à l’aide des chevilles d’ancrages sélectionnées
Partie haute :
- Placer le poteau dans le pied de poteau.
- Fixer le poteau dans le pied de poteau.
Dans notre cas, nous allons fixer préalablement les poteaux et les pieds de poteau avant de les sceller. Pour ce faire, vous allez commencer par placer le poteau dans le pied de poteau et les fixer à l’aide des vis de fixation.
Par la suite, vous allez mettre du gravier dans le premier trou pour garantir une bonne embase et assurer le drainage au fond du trou.
Puis vous allez mettre 2 tasseaux au-dessus du trou et y poser correctement votre poteau. Il est très important de vérifier la verticalité du poteau avec le niveau à bulle ainsi que son alignement en vous référant toujours au cordeau. Dans le but de le maintenir à sa bonne position, il faudra l’étayer avec des tasseaux.
Pour terminer, Vous allez préparer le béton qui sera employé pour le scellement des poteaux. Pour le dosage, vous pouvez vous référer à celui donné dans l’article qui concerne le béton.
Le béton sera alors versé dans le trou de scellement pour le remplir jusqu’à la base du support galvanisé. Puis, avec la truelle, vous devez le lisser de façon à avoir une légère pente pour que l’eau s’écoule vers la périphérie et ne stagne pas au pied du poteau.
Pour commencer, vous allez insérer la première lame dans la feuillure du premier poteau. Puis, il faudra positionner le deuxième poteau sans le sceller contre la planche afin qu’elle bute dans le fond de la feuillure. Il est important que la lame soit correctement insérée dans ces deux poteaux. L’alignement et l’horizontalité devront être minutieusement vérifiés. Suite à quoi, vous pourrez le sceller avec le béton.
Pour éviter le contact direct de la lame emboîtable avec le sol, il faudra insérer une cale entre la lame et le sol en laissant un vide de 10 à 20 mm avec le sol. Cette petite disposition est extrêmement importante pour éviter le pourrissement du bois.
Vous allez procéder de la même manière pour la mise en place du reste des poteaux et emboîter les lames restantes.
Pour la finition, vous allez placer des feuillures au-dessus des dernières lames et des chapeaux pyramides ou des cabochons sur les poteaux pour éviter les infiltrations d’eau.
