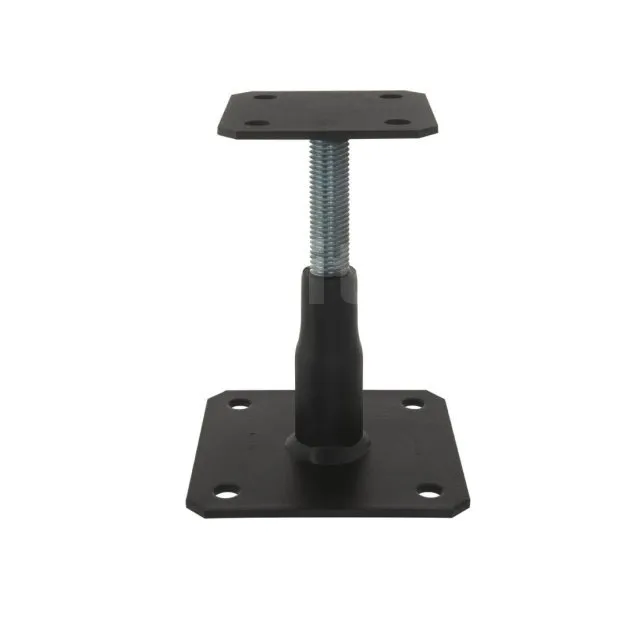

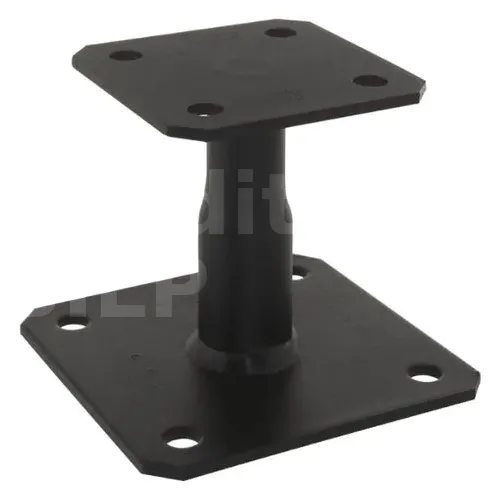

Pied de poteau REGLABLE EN HAUTEUR - Réf. APB100/150PB

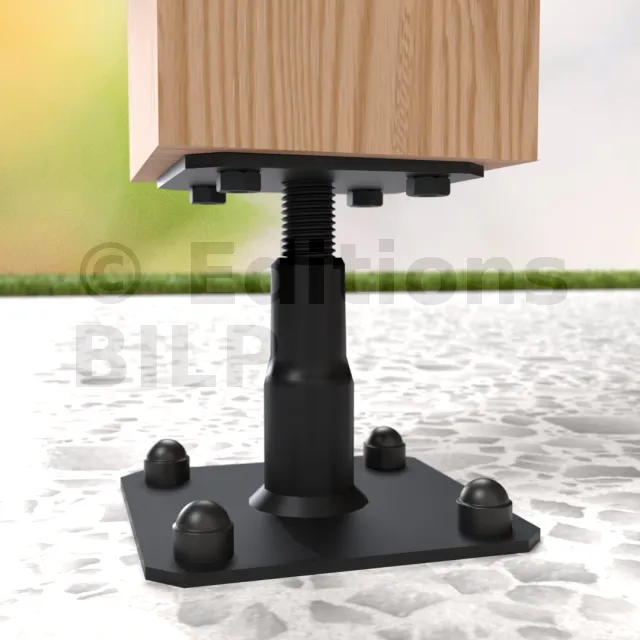

Le pied de poteau réglable noir APB100/150PB est polyvalent, il est couramment utilisé dans les applications structurelles. Ce modèle est discret et rapide à installer, il peut être réglé en hauteur sur le chantier.
-
RéférenceAPB100/150PB
-
MatériauAcier S235JR suivant NF EN 10025
-
MarqueSIMPSON Strong-Tie
-
FabricationFrançaise
-
Code EAN3523140001890
-
FinitionElectrozinguée suivant ISO 2081,
Peinture en poudre Polyester Architecture RAL9005 -
Epaisseur4mm
-
Largeur (A)100mm
-
Largeur (D)130mm
-
Largeur (E)130mm
-
Profondeur (B)100mm
-
Perçages platine haute4Ø12mm
-
Perçages platine basse4Ø12mm
-
Hauteur (F)100 à 150mm
-
Diamètre (G)20mm
-
Charge maximale admissible en compression3.26 tonnes
-

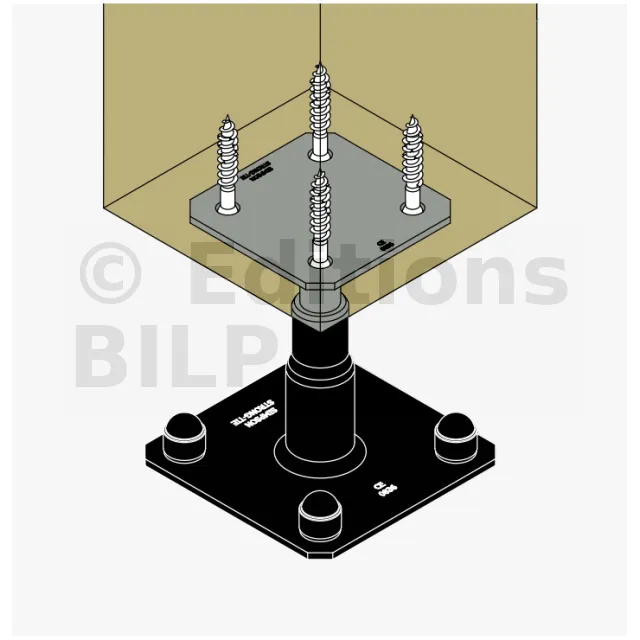

Fixation bois/support rigide - type poteau/support rigideSur poteau : 4Ø10mm - sur béton : 4Ø10mm
Caractéristiques
Matière
- Acier S235JR suivant NF EN 10025,
- Finition électrozinguée suivant ISO 2081,
- Finition peinture en poudre Polyester Architecture RAL9005,
- Épaisseur 4 mm.
Avantages
- Double traitement de surface pour une meilleure résistance à la corrosion,
- Finition noire pour un assemblage discret dans la structure,
- Réglable en hauteur,
- Aucun usinage nécessaire.
Applications
Support
- Porteur : béton, bois massif, bois lamellé-collé
- Porté : bois massif, bois lamellé-collé, bois composite
Domaines d’utilisation
- Poteaux de auvent,
- Pergolas,
- Terrasses,
- Carports...
Données techniques
Dimensions
1
| Références | Dimensions [mm] | Perçages platine haute | Perçages platine basse | ||||||
|---|---|---|---|---|---|---|---|---|---|
| A | B | D | E | F | G | t | Ø12 | Ø12 | |
| APB100/150PB | 100 | 100 | 130 | 130 | 100-150 | 20 | 4 | 4 | 4 |
Valeurs caractéristiques - Bois sur béton
| Références | Fixations | Valeurs Caractéristiques - Bois C24 [kN] | ||||
|---|---|---|---|---|---|---|
| Sur poteau | Sur béton | R1,k | R1,k* | |||
| Qté | Type | Qté | Type | |||
| APB100/150PB | 4 | Ø10 | 4 | Ø10** | 58/kmod^0,5 | 69.3 |
* La capacité caractéristique publiée est basée sur une durée de charge moyen terme et une classe de service 3, selon l’EC5 (EN 1995). Pour d’autres durées de chargement et classes de service, veuillez vous référer à ETA pour obtenir des capacités plus précises.
** Reportez-vous à la gamme de produits d’ancrages Strong-Tie Simpson pour les ancrages appropriés. Les solutions d’ancrage typiques sont les WA,BOAXII, AT-HP, SET-XP, en fonction du type de béton, de l’espacement et des distances de rive.
