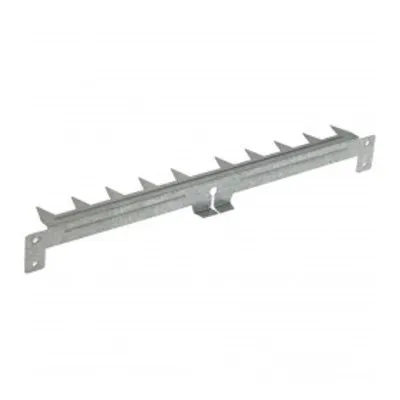

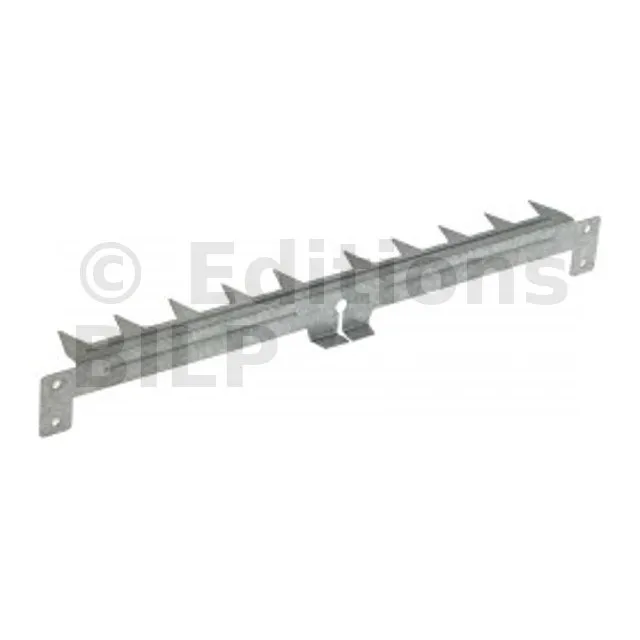

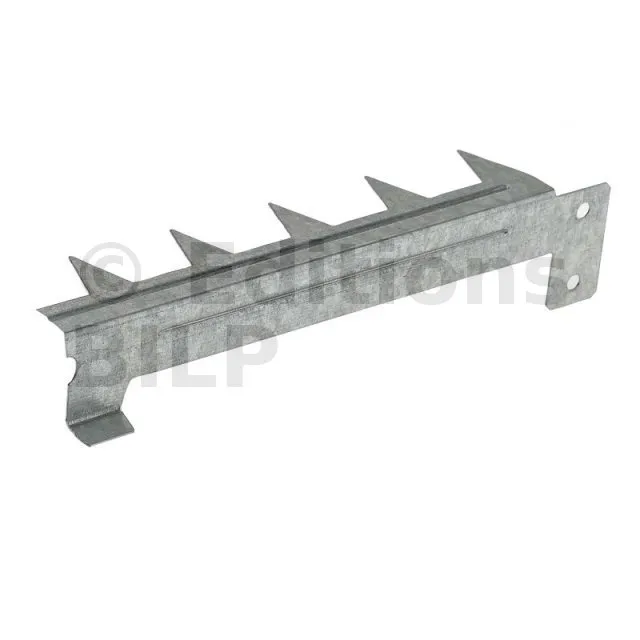

Griffe de maintien pour isolant thermique - Réf. ABMI
La griffe de maintien ABMI se clipse sur toutes les équerres de la gamme bardage EBC. Elle permet de plaquer l’isolant thermique contre son support dans le cadre d’une isolation par l’extérieur.
-
RéférenceABMI
-
Epaisseur0.5mm
-
Hauteur40mm
-
Longueur400mm
-
FabricationFrançaise
-
MatériauAcier galvanisé S250GD + Z275 suivant NF EN 10346,
-
MarqueSIMPSON Strong-Tie
Caractéristiques
Matière
- Acier galvanisé S250GD + Z275 suivant NF EN 10346,
- Épaisseur : 0,5 mm.
Avantages

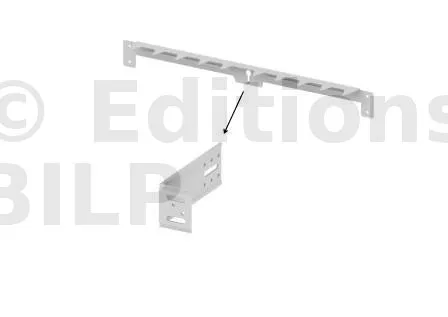

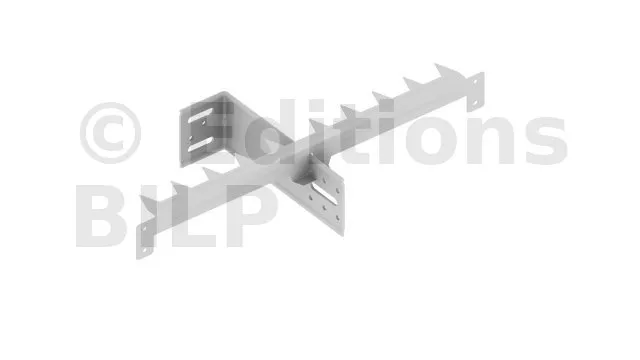

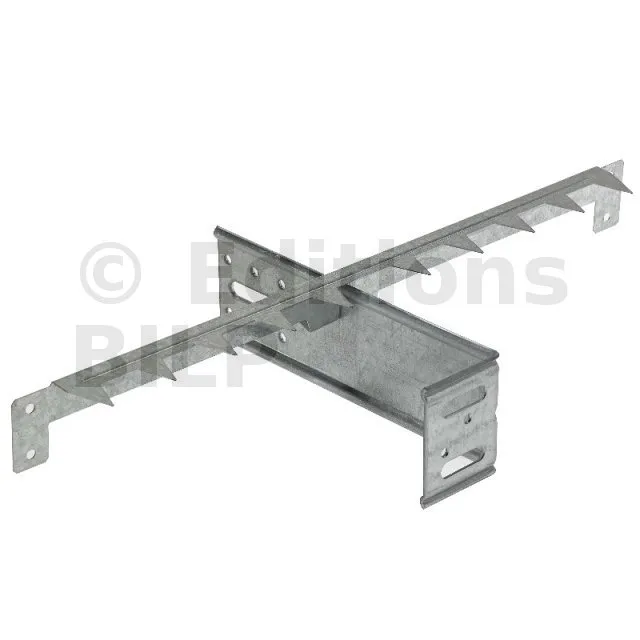

- Design parfaitement adapté à celui de l’équerre EBC : se clipse sur les renforts de l’équerre pour plaquer l’isolant contre le support,
- Se déforme sur l’équerre de bardage afin d’empêcher le recul après la pose,
- Peut être coupée en deux à l’aide d’une cisaille pour obtenir deux demi-peignes
Applications
Domaines d’utilisation
- Application d’isolants thermiques souples dans le cadre d’une ITE
Données techniques
Dimensions

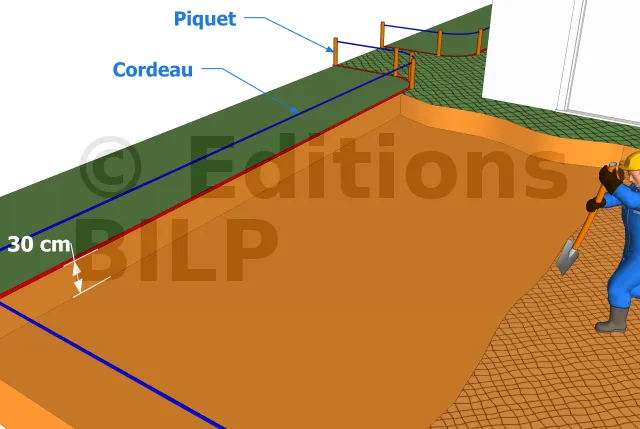

Dans cette étape, vous devrez placer des piquets sur les extrémités de votre tracé. Ensuite, vous allez enrouler un cordeau sur chaque piquet tout en vous assurant qu’il soit bien horizontal. Après, grâce à une pelle, vous allez creuser une fouille de l’ordre de 30 à 40 cm de profondeur selon les charges à supporter ainsi que les caractéristiques du sol en question. Il est conseillé d’atteindre un sol de bonne portance. Il faut également prévoir une pente de 1 à 2 cm tous les mètres pour faciliter l’écoulement des eaux vers l’extérieur.
Si vous devez excaver sur une grande surface, vous pouvez louer une mini-pelleteuse de 1,5 T à 3 T. Il ne vous faudra qu’un petit temps d’adaptation et vous verrez que son maniement n’est pas si difficile qu’il n’y paraît. Vous n’allez en tirer que des avantages, notamment en termes de gain de temps et de confort. C’est également une belle occasion de tenter l’expérience.

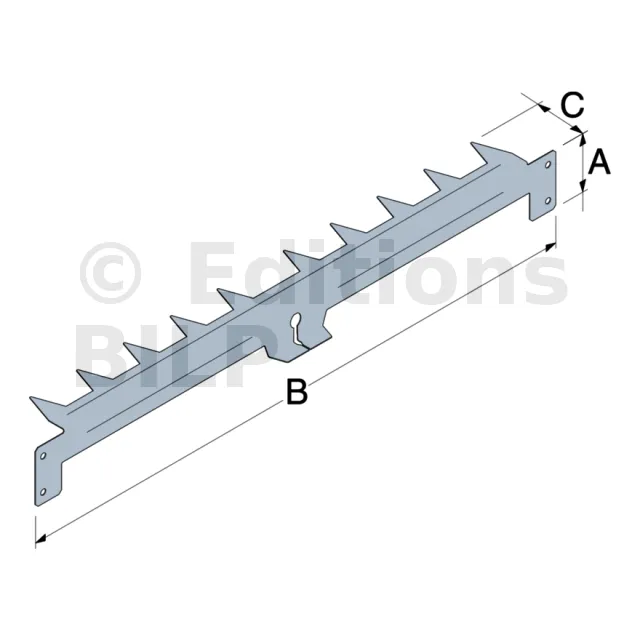

Références | Dimensions [mm] | ||
---|---|---|---|
A | B | Épaisseur | |
ABMI | 40 | 400 | 0.5 |
SIMPSON Strong-Tie
Une fiabilité et un service sans équivalent
Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.
Mise en oeuvre
Installation

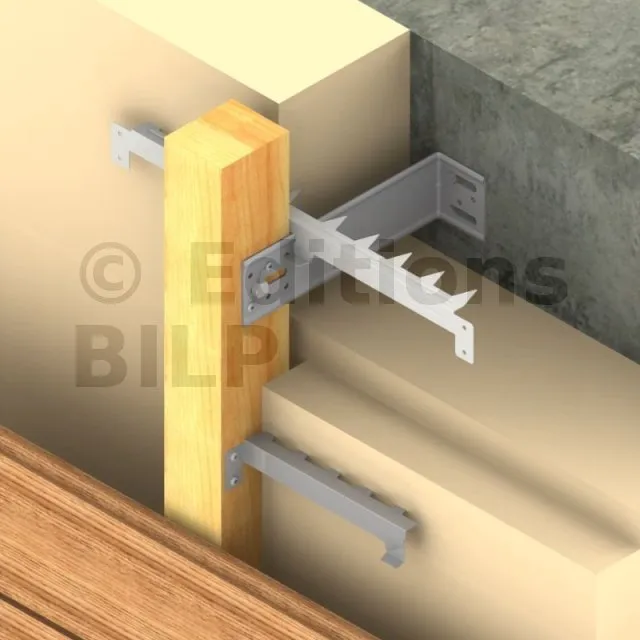

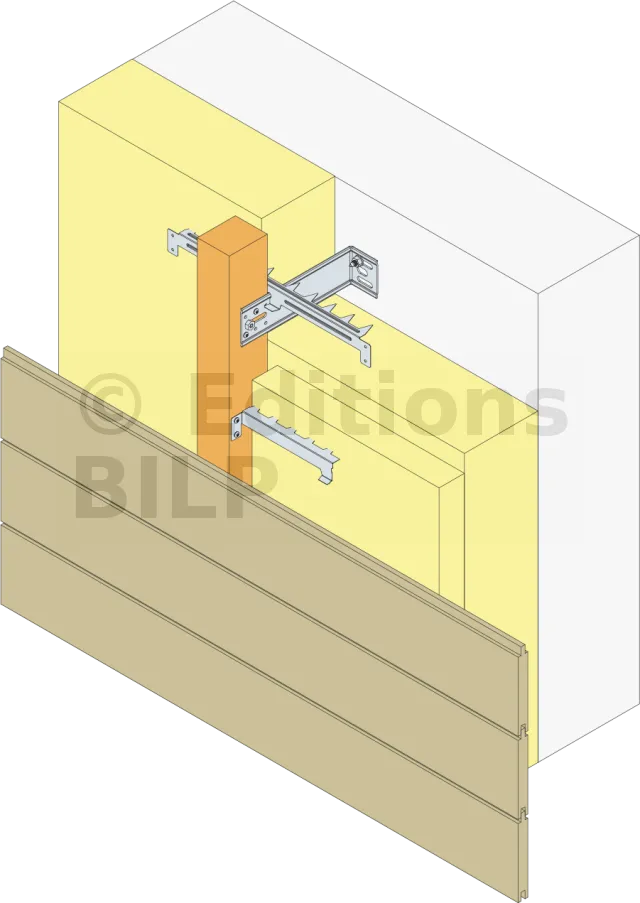

La griffe ABMI permet la fixation de l’isolant contre le support dans le cas d’une Isolation Thermique par l’Extérieur (ITE). Une griffe ABMI est nécessaire sur chaque équerre de bardage EBC.
Étapes pour la fixation de l’isolant :
- Étape 1 : fixer les équerres sur le support
- Étape 2 : embrocher l’isolant sur les équerres
- Étape 3 : fixer l’isolant par les griffes ABMI fixées sur les équerres EBC

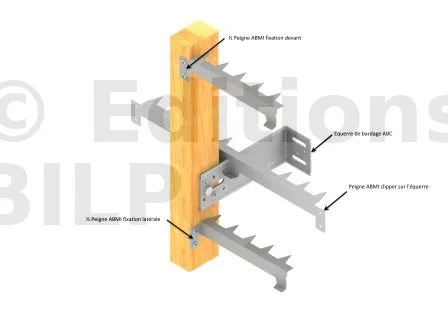

Il faut compter une griffe par équerre pour une bonne fixation de l’isolant. Peut-être coupée pour obtenir deux peignes à fixer sur les chevrons grâce aux deux ailettes qui permettront le maintien de la seconde couche d’isolation entre chevrons.
- Recouvrir la toile anti-racines d’une couche de 5 cm de gros ballasts pour servir de drain.
- Pour remplir le reste de la fosse, vous pouvez jouer sur les couleurs et les matières : gravier gris ou blanc, ardoise, pouzzolane. Si vous êtes un adepte des pieds nus, opter pour des galets plus arrondis qui n’agressent pas la plante des pieds.
- Répartir le tout de façon à obtenir une couche épaisse et régulière.
- Égaliser avec un râteau et tasser à l’aide d’un rouleau compresseur ou d’un compacteur à plateau vibrant.
- Combler les manques si besoin.
