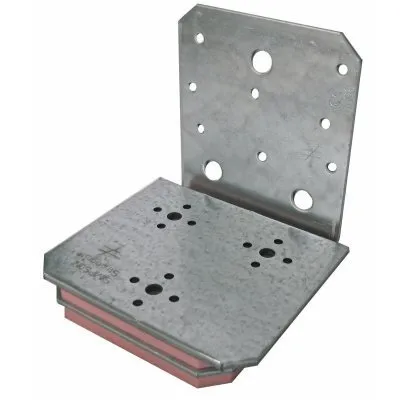

Equerre acoustique - Réf. ABAI105

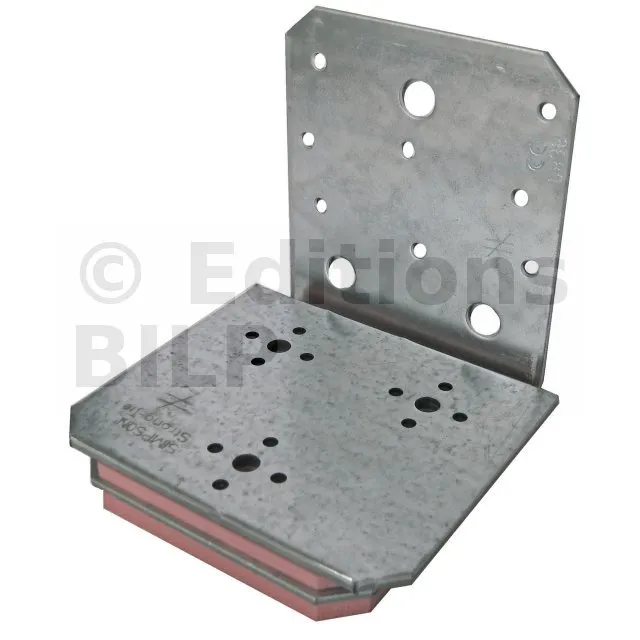

L’équerre acoustique ABAI est une équerre innovante car elle associe une équerre classique à un matériau d’isolation acoustique, la Sylodyn®. Elle permet la connexion entre éléments de mur et de plancher en panneaux multiplis (CLT), tout en garantissant une isolation phonique entre ces composants grâce à une bande de Sylodyn® de 12 mm préinstallée sous l’équerre.
-
RéférenceABAI105
-
Epaisseur3mm
-
Hauteur113mm
-
Longueur400mm
-
FabricationFrançaise
-
MatériauAcier galvanisé S250GD + Z275 suivant NF EN 10346 et Sylodyn® : Polyurethane Sylomer SR220.
-
MarqueSIMPSON Strong-Tie
-
Largeur (D)106mm
-
Largeur (C)90mm
-

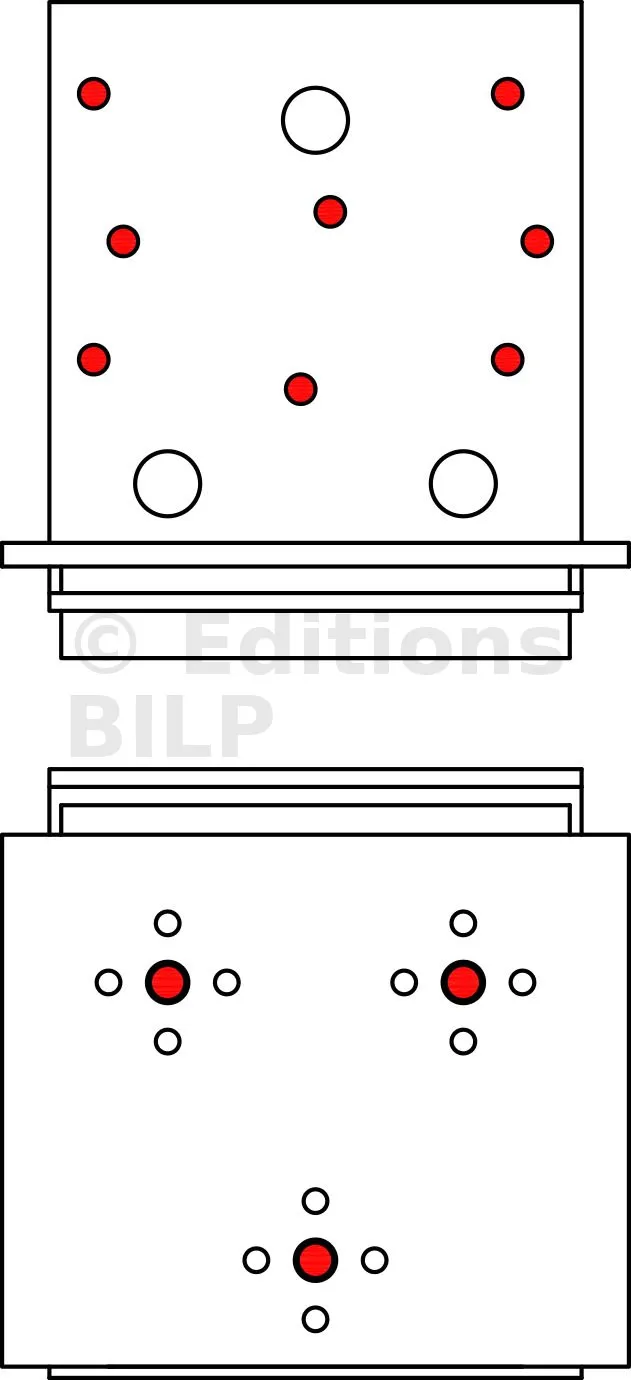

Perçages Aile B3Ø7
-
Perçages Aile A8Ø5 - 3Ø11
-
Épaisseur (E)18mm
-
Profondeur103mm
Caractéristiques
Agréments techniques : ETA-06/0106
Déclarations de performance : FR-DoP-e06/0106
Matière
- Acier galvanisé S250GD + Z275 suivant NF EN 10346,
- Sylodyn® : Polyurethane Sylomer SR220.
Avantages
- Réduction du transfert phonique entre composants de la structure,
- Étanchéité à l’air améliorée : présence de bandes isolantes Sylodyn® de 12 mm sous les murs extérieurs,
- Solution rapide à mettre en œuvre.
Applications
Support
- Porteur : Bois massif, bois lamellé-collé, bois lamellé-croisé.
- Porté : Bois massif, bois lamellé-collé, bois lamellé-croisé.
Domaines d’utilisation
- Connexion et isolation phonique des murs et planchers,
- Assemblage de panneaux CLT.
Données techniques

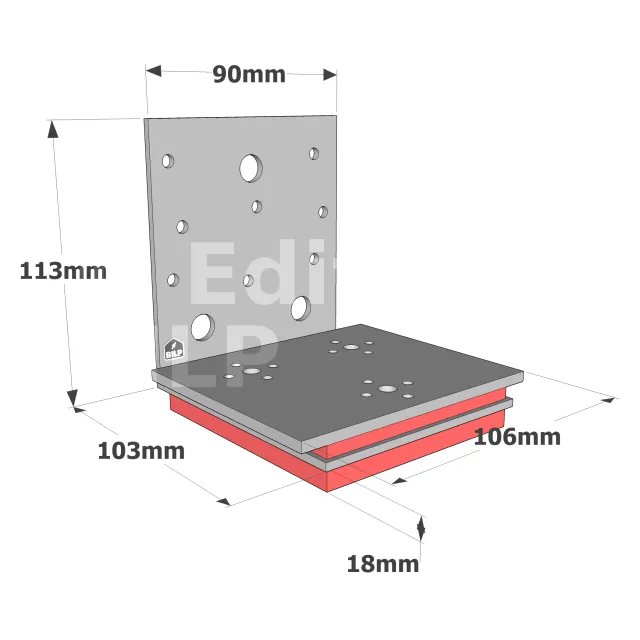

Dimensions
La pose d’un géotextile au-dessus de la sous-couche et sur toute la surface (en le laissant déborder) sera indispensable par la suite pour éviter que les herbes ne poussent et risquent ainsi de compromettre la stabilité de l’assise mais aussi l’esthétique de la future allée.
Il faut par la suite creuser à l’aide de la pelle un trou d’une profondeur de 30 cm environ. Ne pas oublier de prévoir une pente d’environ 1 à 2 % pour que l’eau s’écoule facilement vers l’extérieur. Il faut aussi correctement calculer cette profondeur en fonction de l’épaisseur de vos pavés autobloquants.
| Références | Dimensions [mm] | Perçages Aile A | Perçages Aile B | ||||||
|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | E | t | Ø5 | Ø11 | Ø7 | |
| ABAI105 | 113 | 103 | 90 | 106 | 18 | 3 | 8 | 3 | 3 |
A fixer avec la référence de vis SDS25600MB.
Valeurs Caractéristiques
La pose d’un géotextile au-dessus de la sous-couche et sur toute la surface (en le laissant déborder) sera indispensable par la suite pour éviter que les herbes ne poussent et risquent ainsi de compromettre la stabilité de l’assise mais aussi l’esthétique de la future allée.

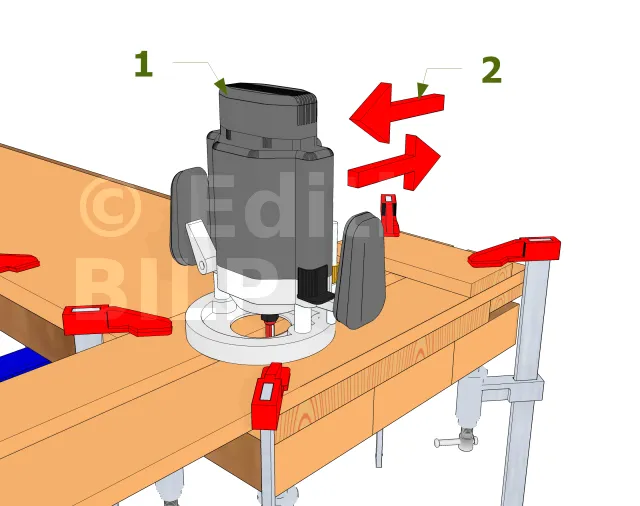

- 1 : Défonceuse
- 2 : Sens de la défonceuse
Commencer par vérifier, ensuite régler la profondeur de fraisage de la défonceuse. Cette profondeur ne doit pas dépasser le tiers de l’épaisseur du bois à usiner. Effectuer maintenant le rainurage en y faisant quelques passes. Pour la finition, utiliser un papier abrasif pour lisser et aplanir le fond de la rainure.
| Références | Valeurs caractéristiques - Connexion bois sur bois - Clouage total | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Fixations | Valeurs caractéristiques - Connexion bois sur bois C24 - 1 équerre [kN] | Coefficient de raideur Kser par direction d’effort [kN/mm] | ||||||||||
| Aile A | Aile B | R1.k | R2/3.k | R4.k | R5.k | R1.k | R2/3.k | R4.k | R5.k | |||
| Qté | type | Qté | type | |||||||||
| ABAI105 | 8 | CNA4,0x60 | 3 | SDS25600 | 2,0/kmod | 2,0/kmod | 3,3/kmod | 2,3/kmod | 0.8 | 0.68 | 1.16 | 0.8 |
Valeurs caractéristiques simplifiées - Connexion bois sur support rigide - 1 équerre
La pose d’un géotextile au-dessus de la sous-couche et sur toute la surface (en le laissant déborder) sera indispensable par la suite pour éviter que les herbes ne poussent et risquent ainsi de compromettre la stabilité de l’assise mais aussi l’esthétique de la future allée.
- 1 : Défonceuse
- 2 : Sens de la défonceuse
Commencer par vérifier, ensuite régler la profondeur de fraisage de la défonceuse. Cette profondeur ne doit pas dépasser le tiers de l’épaisseur du bois à usiner. Effectuer maintenant le rainurage en y faisant quelques passes. Pour la finition, utiliser un papier abrasif pour lisser et aplanir le fond de la rainure.
| Références | Valeurs caractéristiques - Connexion bois sur bois - Clouage total | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Fixations | Valeurs caractéristiques simplifiées - Connexion bois sur bois C24 - 2 équerres [kN] | Coefficient de raideur Kser par direction d’effort [kN/mm] | ||||||||||
| Aile A | Aile B | R1.k | R2/3.k | R4.k | R5.k | R1.k | R2/3.k | R4.k | R5.k | |||
| Qté | type | Qté | type | |||||||||
| ABAI105 | 8 | CNA4,0x60 | 3 | SDS25600 | 2,2 | 2,2 | 3,7 | 2,6 | 0.8 | 0.68 | 1.16 | 0.8 |
Les valeurs caractéristiques données dans le tableau ci-dessus sont des valeurs simplifiées basées sur une hypothèse de durée de chargement et de classe de service (Charge court terme et classe de service 2, kmod = 0,9 suivant EC5 (EN1995)). Pour d’autres durées de chargement et classes de service, veuillez vous référer à l’ETE.
Notes techniques
SIMPSON Strong-Tie
Une fiabilité et un service sans équivalent
Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.

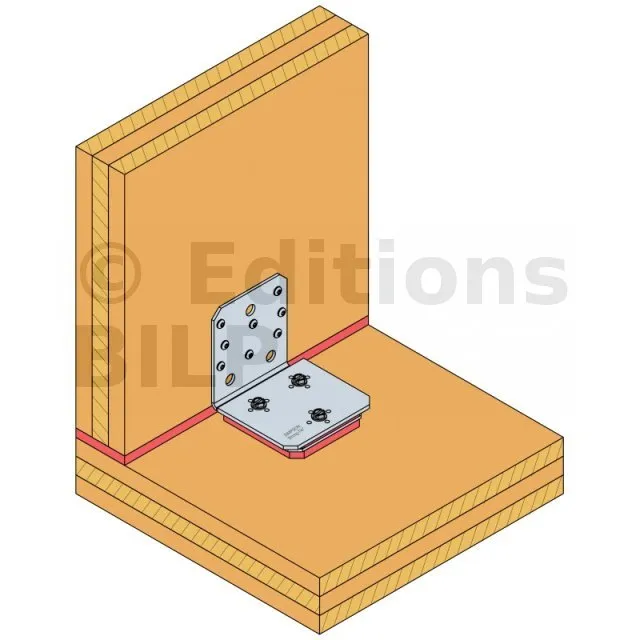

Installation

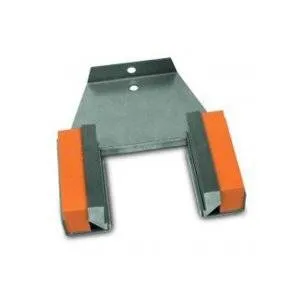

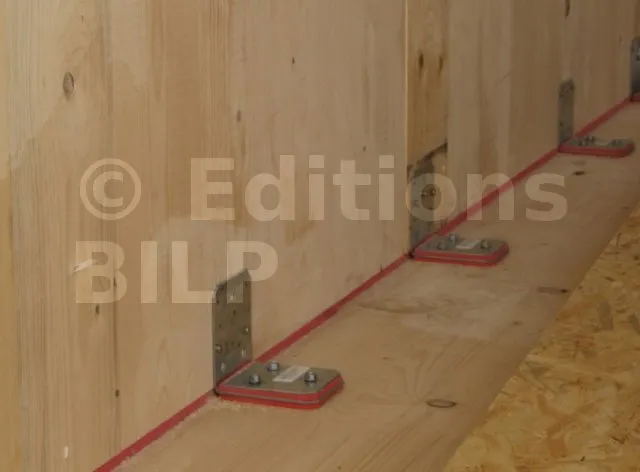

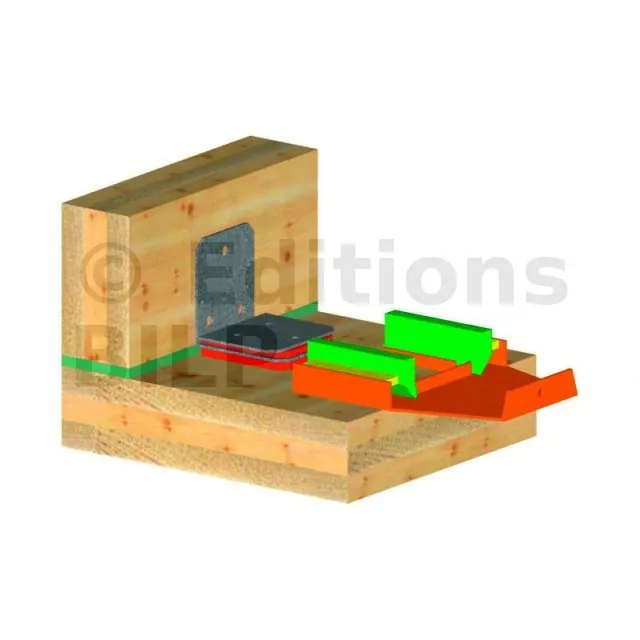

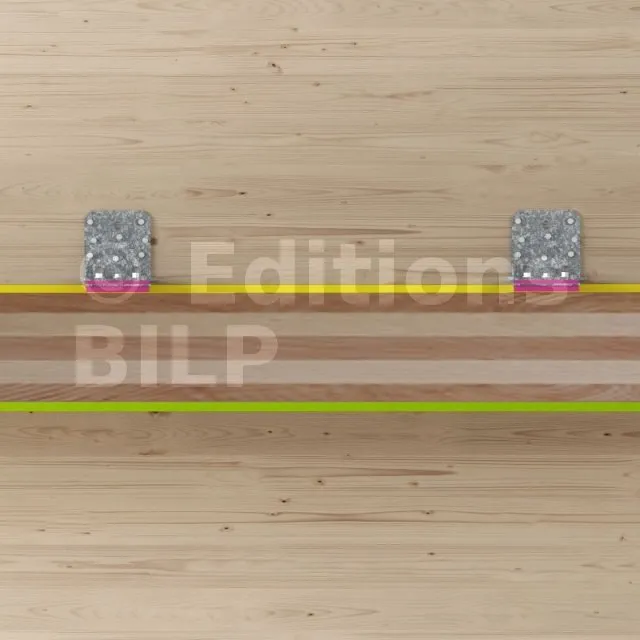

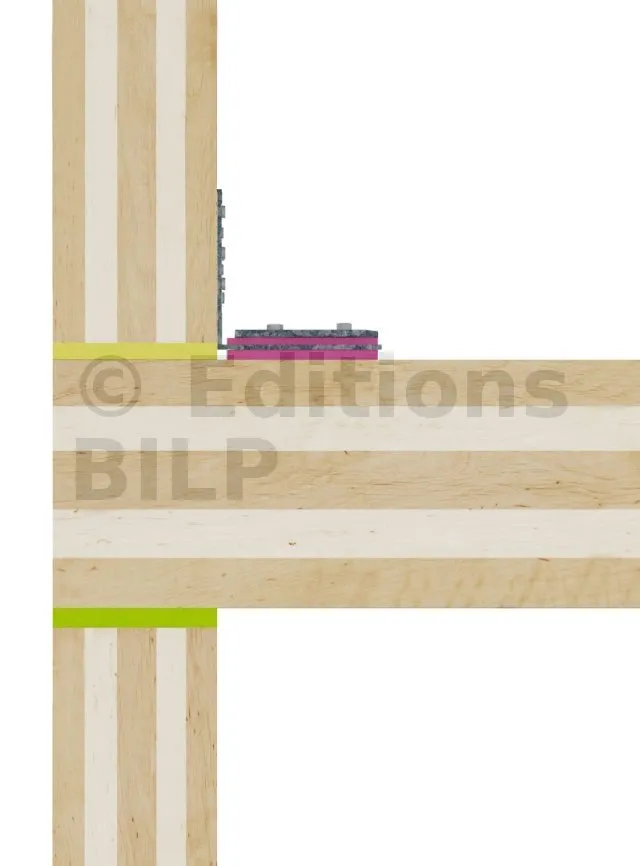

Pour une efficacité totale, la présence d’une bande Sylodyn® sous les panneaux murs CLT est impérative. Le choix des bandes Sylodyn® dépend du poids du mur (voir tableau ci-dessous). Un gabarit de montage (réf. MOABAI) est disponible pour une meilleure pose de l’équerre ABAI. Il évite en effet la compression de la bande de Sylodyn® présente sous l’équerre.

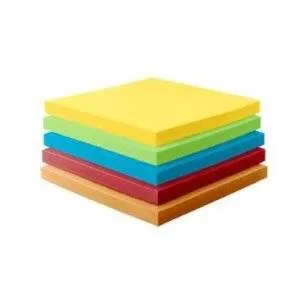

| Modele | Charge linéaire (kN/m) | Compression (N/mm²) | Écrasement (mm) | Couleur | |||
|---|---|---|---|---|---|---|---|
| Min. | Max. | Min. | Max. | Min. | Max. | ||
| SYLO-NB-100 | 1 | 7.5 | 0.01 | 0.08 | 0.1 | 1.0 | Rouge |
| SYLO-NC-100 | 7.5 | 15 | 0.08 | 0.15 | 0.5 | 1.1 | Jaune |
| SYLO-ND-100 | 15 | 35 | 0.15 | 0.35 | 0.5 | 1.3 | Vert |
| SYLO-NE-100 | 35 | 75 | 0.35 | 0.75 | 0.6 | 1.3 | Bleu |
| SYLO-NF-100 | 75 | 150 | 0.75 | 1.5 | 0.7 | 1.3 | Violet |
| SYLO-NB-150 | 1.5 | 11 | 0.01 | 0.08 | 0.1 | 1.0 | Rouge |
| SYLO-NC-150 | 11 | 23 | 0.08 | 0.15 | 0.5 | 1.1 | Jaune |
| SYLO-ND-150 | 23 | 54 | 0.15 | 0.35 | 0.5 | 1.3 | Vert |
| SYLO-NE-150 | 54 | 118 | 0.35 | 0.75 | 0.6 | 1.3 | Bleu |
| SYLO-NF-150 | 118 | 230 | 0.75 | 1.5 | 0.7 | 1.3 | Violet |
Fixations préconisées :
Aile B :
- Pointes annelées CNA Ø4,0x60.
- Vis CSA Ø5,0x50 mm.
- Boulons Ø10.
- Tirefonds Ø10.
Aile C :
- Vis SDS25600 (dimensions Ø6,4x152 mm).

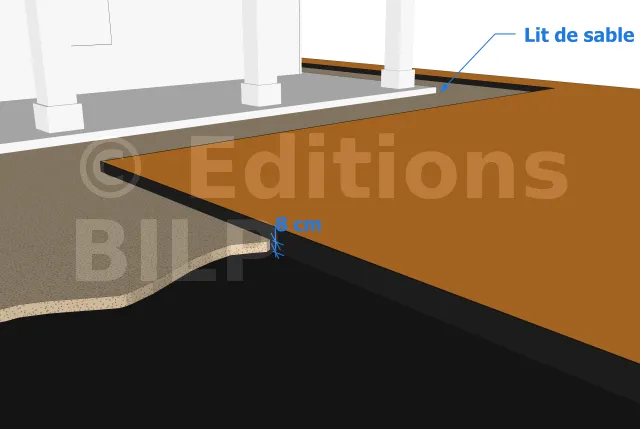

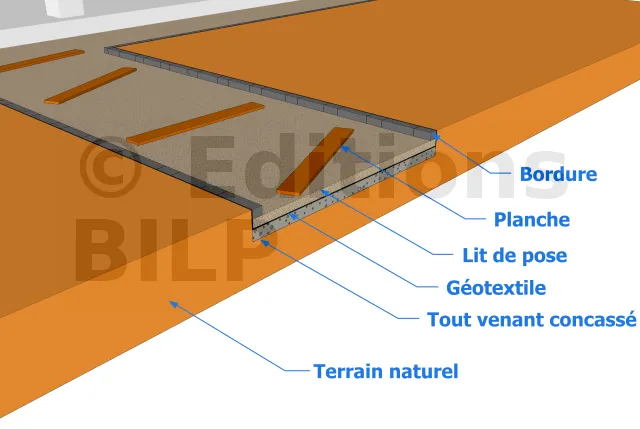

Après, il faudra répandre le sable sur une épaisseur d’environ 8 cm. Ce dernier sera lissé par l’intermédiaire d’une règle bien droite. Il est également nécessaire de le damer pour le rendre compacte avant la pose des pavés autobloquants. Après avoir bien étalé le lit de pose à la bonne hauteur, il vous sera interdit de marcher directement dessus lors de la pose. Il faudra donc y mettre des planches sur lesquelles vous pourrez marcher.
Les bordures sont à poser directement sur le même de lit de pose que les pavés. Vous pouvez les placer avant la pose des pavés pour les délimiter ou bien à la fin de la pose des pavés. Ils peuvent être en blocs de béton ou en plastique que vous allez clouer au sol. Ils ont pour rôle d’éviter le désordre des pavés en bloquant tout l’ensemble.

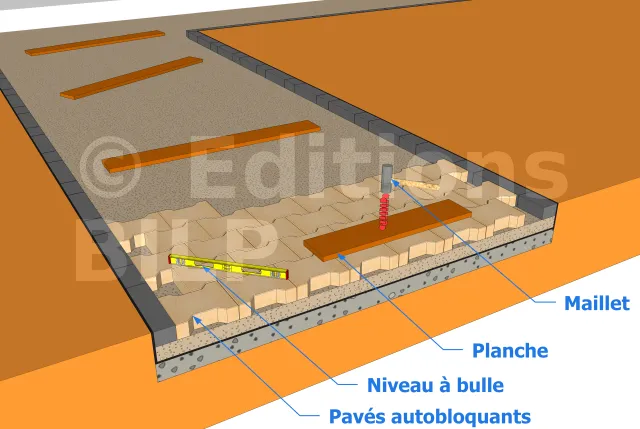

Il ne faut pas oublier de mettre vos gants de travail avant de commencer la pose. Il est fortement conseillé de débuter la pose des pavés au niveau des angles. Pour la pose, il suffit de les emboîter les uns aux autres. Pour les tasser dans le sable, éviter de taper directement dessus à l’aide du maillet au risque de casser le pavé autobloquant. La meilleure façon de procéder et ainsi d’éviter ce risque est de placer sur le pavé une planche que vous allez taper sur le pavé en question. Il est très important de vérifier régulièrement le niveau et l’alignement fini après 5 rangées au maximum. Dans le cas où le niveau n’est pas respecté, il suffit tout simplement de tasser un peu plus le pavé dans le lit de pose.
