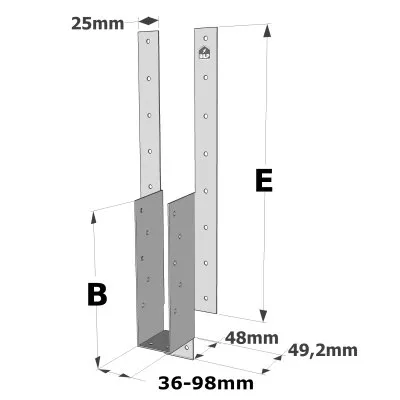

Sabot à bretelle sur mesure, profondeur 48mm - Réf. AG703
Le sabot à bretelles AG703 et AG713 offrent la possibilité d‘être réglé en hauteur en rabattant les bretelles sur le porteur suivant le type de configuration souhaité.
Sabot à bretelles
Les sabot à bretelles AG703 et AG713 offrent la possibilité d‘être réglé en hauteur en rabattant les bretelles sur le porteur suivant le type de configuration souhaité.
Domaines d’utilisation
- Fixation de chevrons,
- Solives,
- Chevêtres, ...
Données techniques
Dimensions
Cette étape a pour but de déterminer les quantités des matériaux dont vous aurez besoin, notamment le nombre de carreaux en béton cellulaires et de briques réfractaires. Pour ce faire, il faudrait déjà que vous soyez en possession de votre grille de barbecue pour pouvoir dimensionner votre structure. En effet, cette méthode est bien plus simple que de chercher une grille s’adaptant à un barbecue déjà construit.
Ainsi, vous devrez :
- Disposer les briques réfractaires au sol de sorte à réaliser un rectangle pour le support de la grille
- Prendre note des dimensions et déterminer la hauteur que vous souhaitez pour poser la grille afin de déduire la hauteur du foyer
- Fixer la hauteur au-dessus du tablier que vous souhaitez
- Réaliser un plan de votre futur barbecue pour pouvoir le visualiser et faire des modifications si nécessaire pour son esthétisme final
- Déterminer les quantités des matériaux nécessaires
| Références | Dimensions [mm] | Perçages sur porteur | Perçages sur porté | ||||||
|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | E | F | t | Ø4.5 | Ø4.5 | |
| AG703 | 36-98 | (344-A)/2 | 48 | 25 | (680-A)/2 | 49.2 | 1.2 | 18 | 10 |
| AG713 | 38-100 | (300-A)/2 | 60 | 30 | (970-A)/2 | 61.5 | 1.5 | 84 | 18 |
Valeurs caractéristiques - Bois sur Bois - Ailes à plat
Une fondation plate et solide est indispensable pour la stabilité et la durabilité de votre barbecue.
Si vous ne disposez pas encore d’une dalle en béton ou d’une terrasse en béton où vous souhaiterez installer votre barbecue, il vous faudra en réaliser une. Pour ce faire, il vous faudra creuser, mettre en place le coffrage, le fond de forme en gravier, le film pare-vapeur, le ferraillage (ceinturage et treillis soudé) puis couler le béton et le lisser etc. Pour découvrir toutes les étapes nécessaires en détail, nous vous invitons à consulter l’article sur la réalisation d’une dalle en béton.
| Références | Valeurs caractéristiques - Bois sur Bois - Ailes à plat | |||||||
|---|---|---|---|---|---|---|---|---|
| Fixations | Valeurs caractéristiques - Bois C18 [kN] | Valeurs caractéristiques - Bois C24 [kN] | Valeurs caractéristiques - Bois SCL [kN] | |||||
| Porteur | Porté | R1.k | R2.k | R1.k | R2.k | R1.k | R2.k | |
| Qté | Qté | CNA Ø4,0x50 | CNA Ø4,0x50 | CNA Ø4,0x50 | CNA Ø4,0x50 | CNA Ø4,0x50 | CNA Ø4,0x50 | |
| AG713 | 20 | 4 | 21.4 | 5.7 | 24.3 | 5.7 | 28.2 | 6.7 |
Valeurs caractéristiques - Bois sur Bois - Fixation par le dessus
Une fondation plate et solide est indispensable pour la stabilité et la durabilité de votre barbecue.
Si vous ne disposez pas encore d’une dalle en béton ou d’une terrasse en béton où vous souhaiterez installer votre barbecue, il vous faudra en réaliser une. Pour ce faire, il vous faudra creuser, mettre en place le coffrage, le fond de forme en gravier, le film pare-vapeur, le ferraillage (ceinturage et treillis soudé) puis couler le béton et le lisser etc. Pour découvrir toutes les étapes nécessaires en détail, nous vous invitons à consulter l’article sur la réalisation d’une dalle en béton.
| Références | Valeurs caractéristiques - Bois sur Bois - Fixation par le dessus | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| Fixations | Valeurs caractéristiques - Bois C18 [kN] | Valeurs caractéristiques - Bois C24 [kN] | Valeurs caractéristiques - Bois SCL [kN] | ||||||
| Porteur | Porté | R1.k | R2.k | R1.k | R2.k | R1.k | R2.k | ||
| Platine haute | Face | CNA Ø4,0x50 | CNA Ø4,0x50 | CNA Ø4,0x50 | CNA Ø4,0x50 | CNA Ø4,0x50 | CNA Ø4,0x50 | ||
| Qté | Qté | Qté | |||||||
| AG713 | 4 | 2 | 4 | 11.4 | 5.4 | 12.1 | 5.7 | 14.2 | 6.7 |
SIMPSON Strong-Tie
Une fiabilité et un service sans équivalent
Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.
Fixations
Sur le porté :
- Pointes annelées CNA Ø3,1x35 pour la référence AG703.
- Pointes annelées CNA Ø4,0x50 pour la référence AG713.
Sur le porteur bois :
- Pointes annelées CNA Ø3,1x35 pour la référence AG703.
- Pointes annelées CNA Ø4,0x50 pour la référence AG713.
Installation
2 configurations possibles :
- Ailes à plat, montage traditionnel à l’identique des sabots à ailes extérieures,
- Ailes pliées pour ajuster la hauteur du sabot par rapport à l’élément porteur. Clouer les ailes rabattues.
