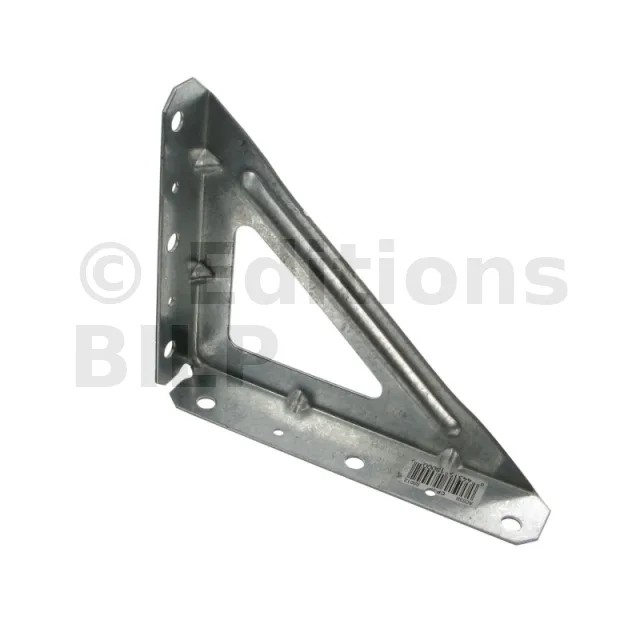

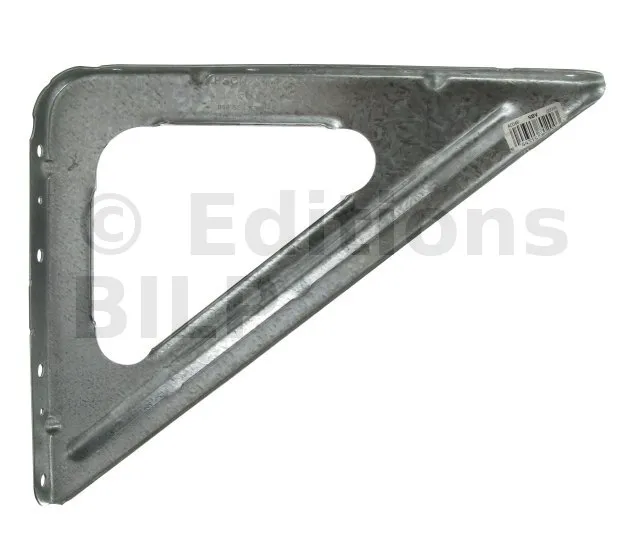

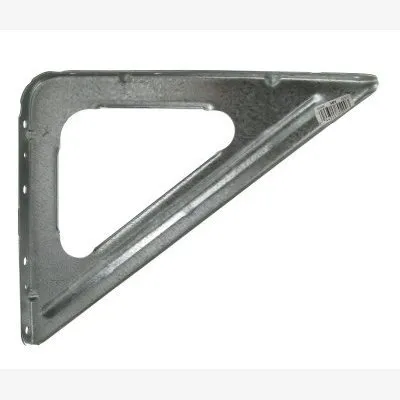

Console pour fortes charges - Pour étagères à partir de 280mm de profondeur - Réf. SBV-FR_24
La console SBV est utilisée pour la mise en œuvre d’étagères. Elle est renforcée afin de pouvoir reprendre de fortes charges.
-
RéférenceSBV-FR_24
-
Epaisseur1.6mm
-
FabricationFrançaise
-
MatériauAcier galvanisé G90 suivant ASTM A653
-
MarqueSIMPSON Strong-Tie
-
PerçagesAile A : 2Ø4 et 4Ø7 ; Aile B : 3Ø4 et 4Ø7
-
Largeur19mm
-
Hauteur278mm
-
Profondeur229mm
Caractéristiques
Matière :
- Acier galvanisé G90 suivant ASTM A653
- Épaisseur : 1,6 mm.
Avantages
- Bonne rigidité de l’équerre,
- Pour étagères à partir de 280 mm de profondeur.
Applications
Supports :
- Porteur : béton, maçonnerie, bois, acier
- Porté : planchers ou bois massif, panneaux.
Domaines d’utilisation :
- Étagère de rangement pour fortes charges
- Appui de fenêtre
- Support de comptoir
- Ancrage de planches de coffrage, ...
Données techniques

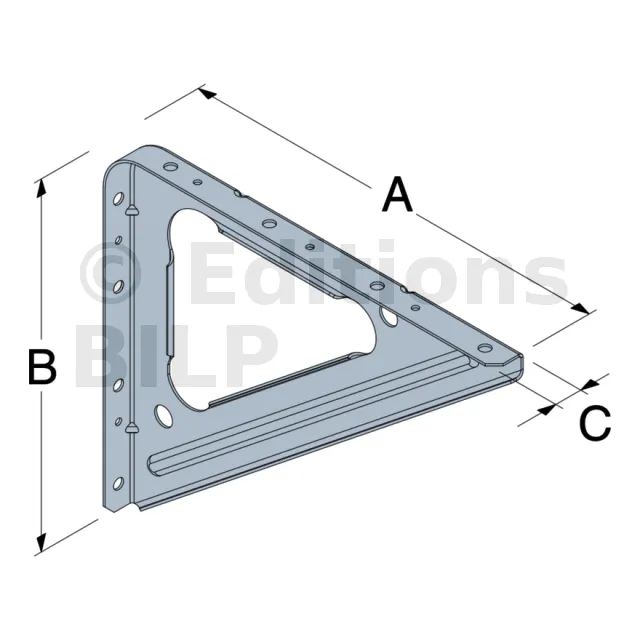

Dimensions
Références | Dimensions [mm] | Perçages Aile A | Perçages Aile B | |||||
---|---|---|---|---|---|---|---|---|
A | B | C | t | Ø4[mm] | Ø7[mm] | Ø4[mm] | Ø7[mm] | |
SBV-FR | 229 | 278 | 19 | 1.6 | 2 | 4 | 3 | 4 |
Fixations
Sur bois :
Sur béton :
Sur métal :
- Boulons
- Rivets.

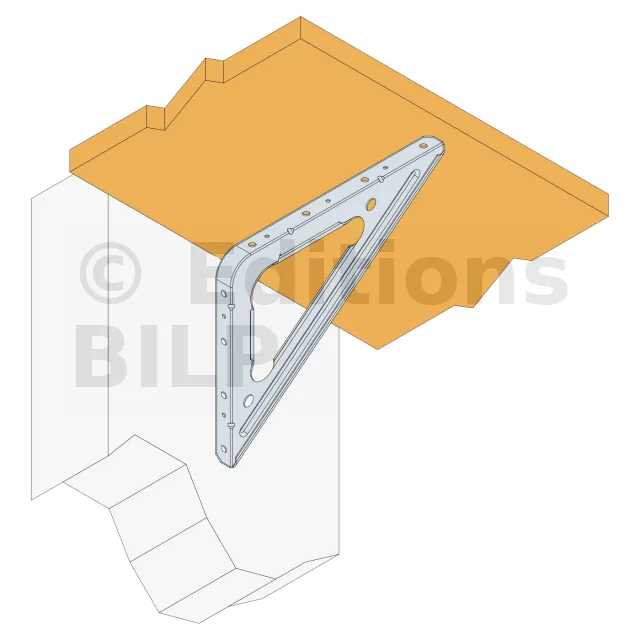

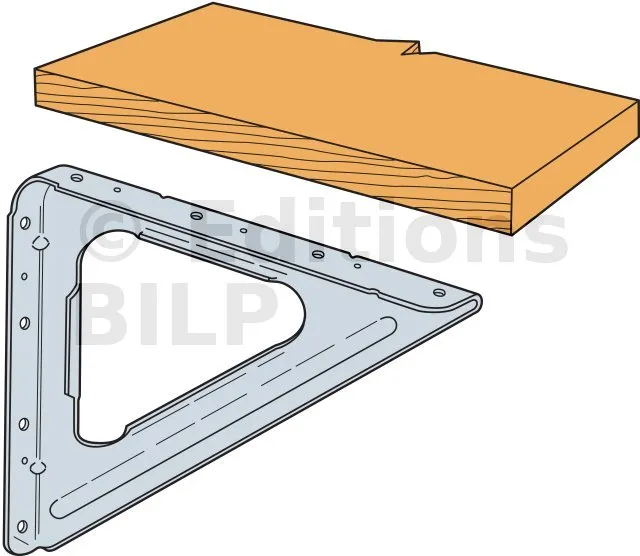

Installation
1. Approcher l’élément à fixer du support.
2. Pointer l’élément. Celui-ci peut aussi être vissé à l’aide de vis adaptées.
3. L’équerre est aussi pointée ou vissée sur celui-ci.
