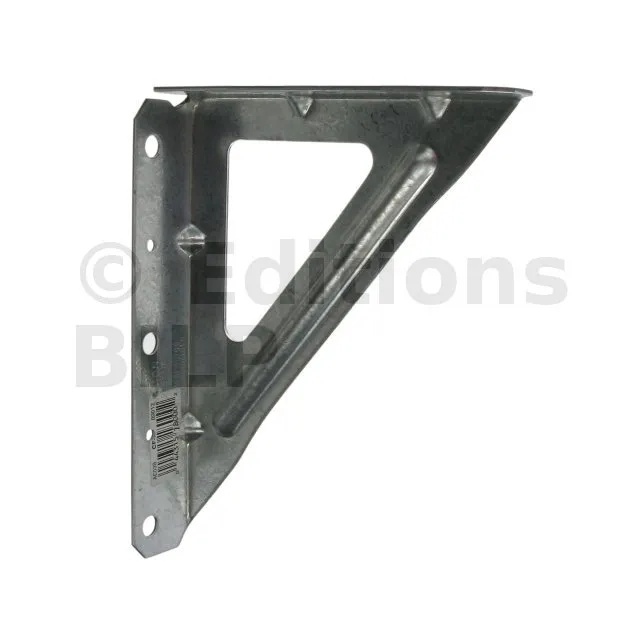

Console pour fortes charges - Pour étagères à partir de 150mm de profondeur - Réf. CF-R_25

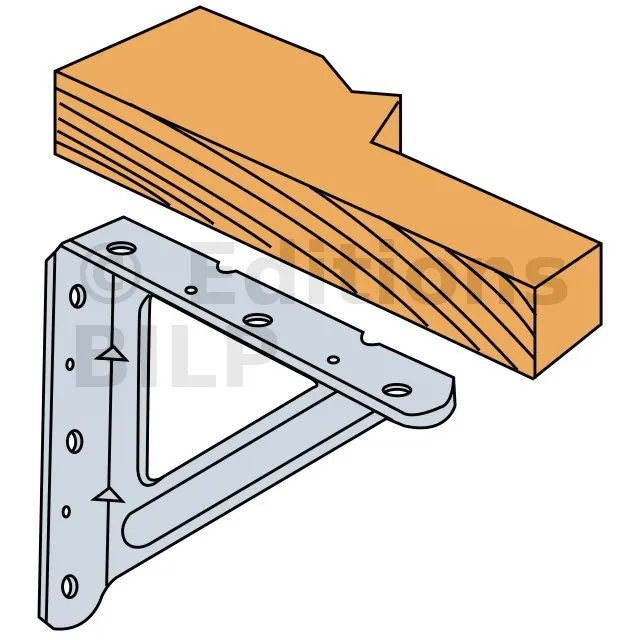

La console CF-R est utilisée pour la mise en œuvre d’étagères. Elle est renforcée afin de pouvoir reprendre de fortes charges.
-
RéférenceCF-R_25
-
Epaisseur1.6mm
-
Conditionnement25 consoles
-
FabricationFrançaise
-
MatériauAcier galvanisé G90 suivant ASTM A653
-
MarqueSIMPSON Strong-Tie
-
PerçagesAile A : 2Ø4 et 3Ø7 ; Aile B : 2Ø4 et 3Ø7
-
Largeur29mm
-
Hauteur154mm
-
Profondeur127mm
Caractéristiques
Matière :
- Acier galvanisé G90 suivant ASTM A653
- Épaisseur : 1,6 mm.
Avantages
- Bonne rigidité de l’équerre,
- Pour étagères à partir de 150 mm de profondeur.
Applications
Supports :
- Porteur : béton, maçonnerie, bois, acier
- Porté : planchers ou bois massif, panneaux
Domaines d’utilisation :
- Etagère de rangement pour charges importantes,
- Appui de fenêtre,
- Support de comptoir,
- Ancrage de planches de coffrage,...
Données techniques

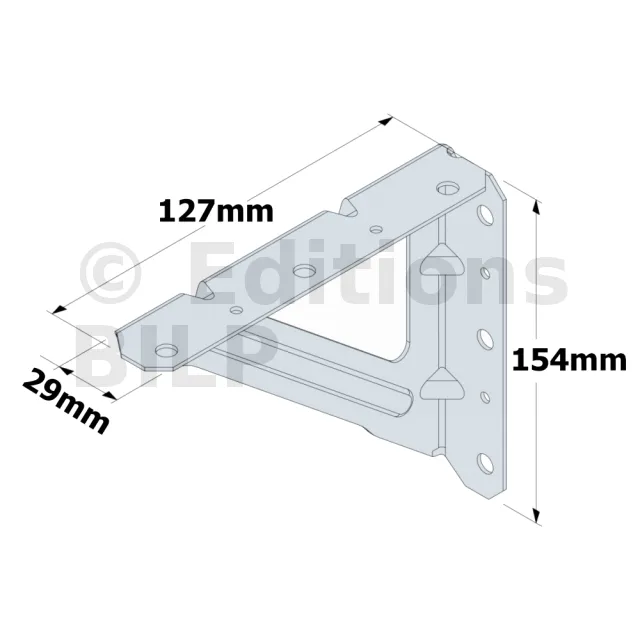

Dimensions
Références | Dimensions [mm] | Perçages Aile A | Perçages Aile B | |||||
---|---|---|---|---|---|---|---|---|
A | B | C | t | Ø4 | Ø7 | Ø4 | Ø7 | |
CF-R | 127 | 154 | 29 | 1.6 | 2 | 3 | 2 | 3 |
Fixations
Sur bois :
Sur béton :
Sur métal :
- Boulons
- Rivets.

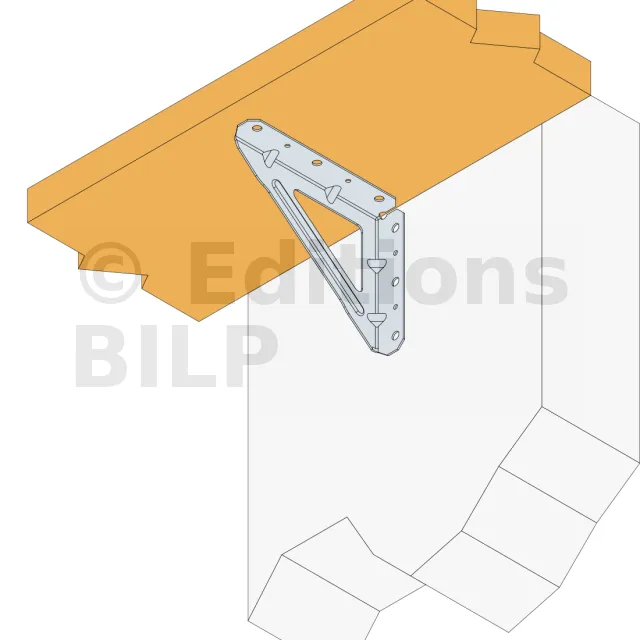

Installation
1. Approcher l’élément à fixer du support.
2. Pointer l’élément. Celui-ci peut aussi être vissé à l’aide de vis adaptées.
3. L’équerre est aussi pointée ou vissée sur celui-ci.
