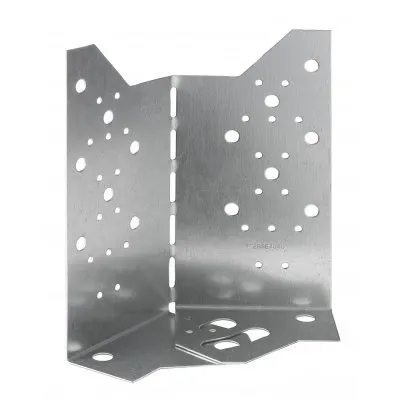

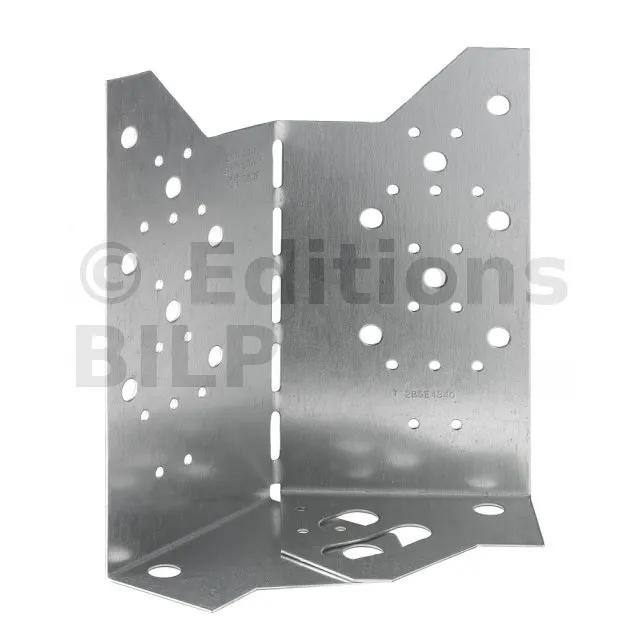

Équerre réglable pour dalle bois - Fixation poutre bois de hauteur 235 à 310mm - Réf. ABF230
L’équerre réglable pour dalle bois ABF230 permet la fixation de ceinture porteuse de dalle bois sur plot béton. Elle est réglable en angle sur chantier et permet ainsi d’obtenir un angle intérieur entre les poutres bois de 90 à 150°. Des repères visuels sur la pièce permettent un ajustement à l‘angle souhaité.
-
RéférenceABF230
-
Epaisseur1.5mm
-
FabricationFrançaise
-
MatériauS250GD + Z275 suivant NF EN 10346
-
MarqueSIMPSON Strong-Tie
-
Aile horizontale2Ø14 - 2Oblong Ø18
-
Aile verticale14Ø5 - 8Ø10
-
Largeur (B)60mm
-
Hauteur230mm
-
Largeur (D)100mm
-
Profondeur120mm
Caractéristiques
Déclarations de performance : FR-DoP-e08/0053
Agréments techniques : ETA-08/0053 ;
Matière
- S250GD + Z275 suivant NF EN 10346
- Épaisseur 1,5 mm
Avantages
- Équerre réglable sur chantier : repères visuels gravés sur la pièce,
- Fixation modulable en fonction de la configuration
- Notice de montage téléchargeable
Applications
Support
- Porteur : plot béton
- Porté : bois massif, bois composite, bois lamellé-collé
Domaines d’utilisation

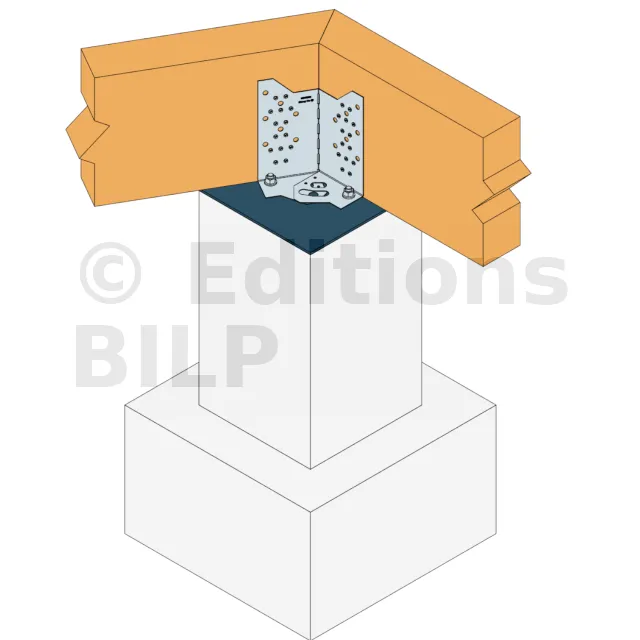

- Fixation de poutre bois (lamellé collé, bois massif...) de hauteur 235 à 310 mm sur plots béton,
- Réalisation de ceinture périphérique de dalle bois...
Données techniques
Dimensions
- Délimiter avec précision le tracé de votre future allée.
- Décapez les mottes d’herbe en retirant en même temps à la pioche les 5 cm de sol qui contiennent les racines.
- Poursuivez par un décaissage de la terre sur environ 5 cm de plus.
- A l’aide d’un niveau, vérifiez que les deux côtés de l’allée sont horizontaux. Vous pouvez également laisser l’allée suivre le relief du terrain.
- Égalisez le sol au râteau.
- Bien compacter le sol de fondation pour éviter le tassement ou la présence de déflexion sur l’allée.
| Références | Section de bois [mm] | Dimensions [mm] | Perçages | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Largeur minimum | Hauteur mini-maxi | A | B | C | D | Épaisseur | Aile horizontale | Aile verticale | |||
| Ø14 | Oblong Ø18 | Ø5 | Ø10 | ||||||||
| ABF230 | 64 | 235-310 | 120 | 230 | 60 | 100 | 1.5 | 2 | 2 | 28 | 14 |
Valeurs Caractéristiques - 2 goujons Ø12
- 1 : Défonceuse
- 2 : Sens de la défonceuse
Commencer par vérifier, ensuite régler la profondeur de fraisage de la défonceuse. Cette profondeur ne doit pas dépasser le tiers de l’épaisseur du bois à usiner. Effectuer maintenant le rainurage en y faisant quelques passes. Pour la finition, utiliser un papier abrasif pour lisser et aplanir le fond de la rainure.
| Références | Angle intérieur | Fixations | Valeurs Caractéristiques [kN] | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Aile horizontale | Aile verticale | R1,k | R2,k = R3,k | ||||||||
| Qté | Qté | Qté | Type | Qté | Type | CSA5,0X40 | SDW22258 | CSA5,0X40 | SDW22258 | ||
| ABF230 | 90-150° | 2 | Ø12 | 28 | CSA5,0X40 | 14 | SDW22258 | 14.1 | 14.1 | 2.1 | 2.1 |
Valeurs Caractéristiques - 1 goujon Ø16
- 1 : Défonceuse
- 2 : Sens de la défonceuse
Commencer par vérifier, ensuite régler la profondeur de fraisage de la défonceuse. Cette profondeur ne doit pas dépasser le tiers de l’épaisseur du bois à usiner. Effectuer maintenant le rainurage en y faisant quelques passes. Pour la finition, utiliser un papier abrasif pour lisser et aplanir le fond de la rainure.
| Références | Angle intérieur | Fixations | Valeurs Caractéristiques [kN] | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Aile horizontale | Aile verticale | R1,k | R2,k = R3,k | ||||||||
| Qté | Type | Qté | Type | Qté | Type | CSA5,0X40 | SDW22258 | CSA5,0X40 | SDW22258 | ||
| ABF230 | 90°-134° | 1 | Ø16 | 28 | CSA5,0X40 | 14 | SDW22258 | 1.7 | 1.7 | 2.1 | 2.1 |
SIMPSON Strong-Tie
Une fiabilité et un service sans équivalent
Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.
Fixations
Support bois :
Support béton :

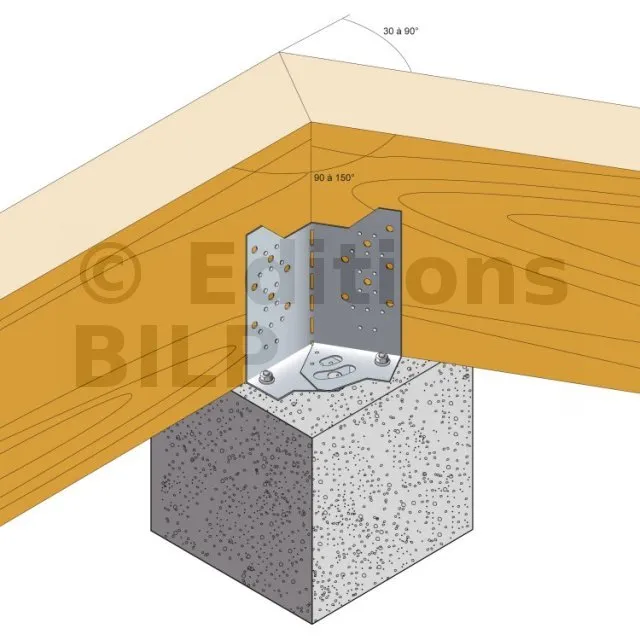

- Cheville mécanique : goujon WA M12-104/5WA12104
- Ancrage chimique : résine AT-HP + tige filetée LMAS1214096035A4

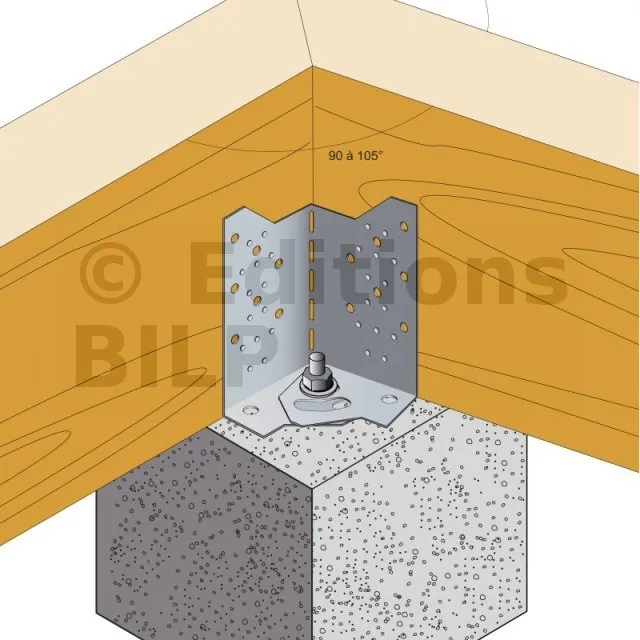

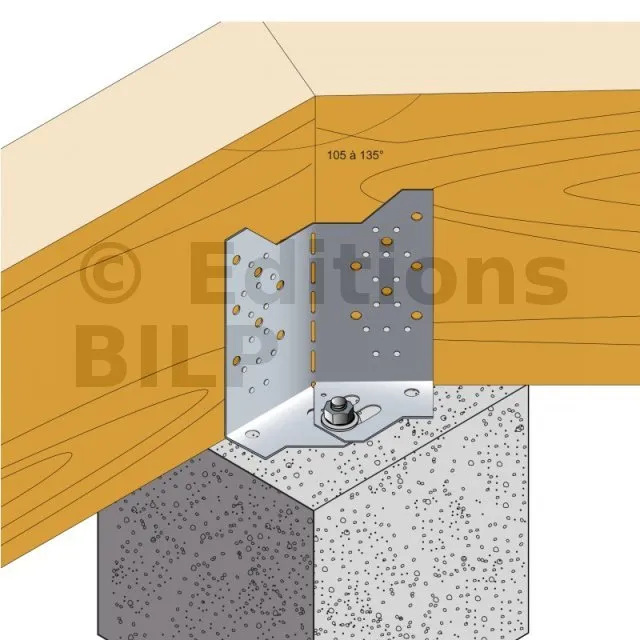

- Cheville mécanique : goujon WA16110
- Ancrage chimique : résine AT-HP + tige filetée LMAS1618128020A4
Installation
La fixation de cette équerre est possible avec 2 goujons WA12104 ou 1 goujons WA16110 en fonction des efforts à reprendre et de la configuration d‘emploi (distance aux bords du béton, angle de réglage...).
