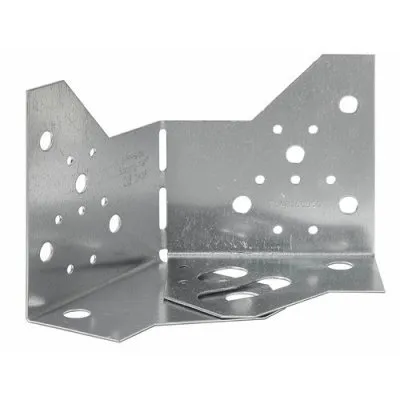

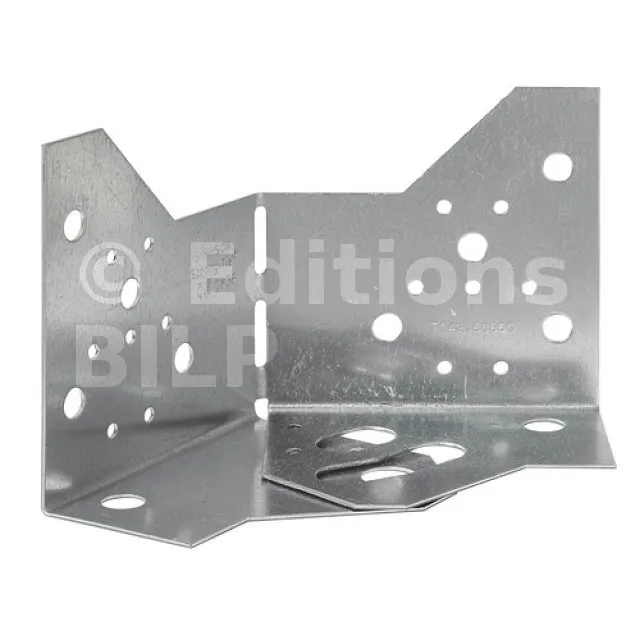

Équerre réglable pour terrasse bois - Fixation poutre bois de hauteur 125 à 200mm - Réf. ABF120

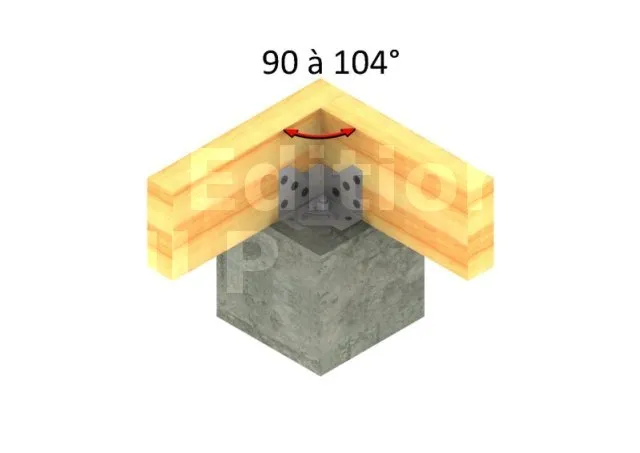

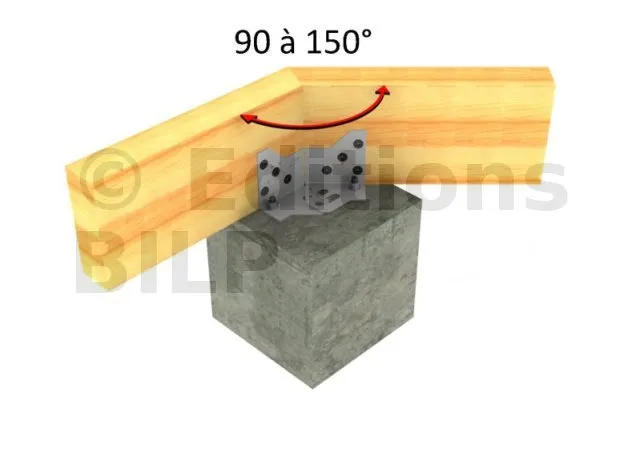

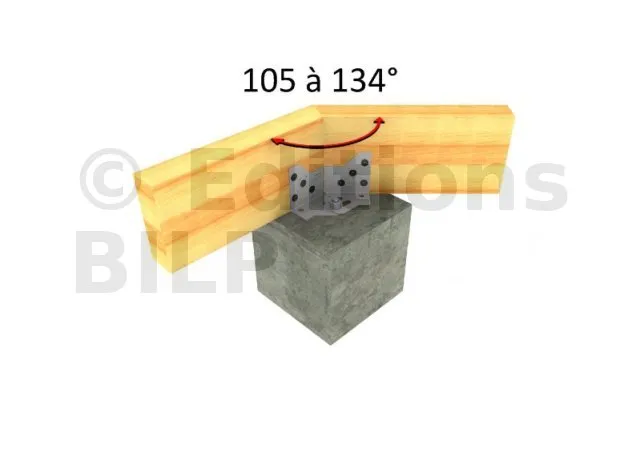

L’équerre ABF120 est préconisée dans la réalisation d’une ceinture porteuse de terrasse bois sur plot de béton. Elle est réglable en angle sur chantier et permet d’obtenir un angle intérieur de 90° à 150°. Des repères visuels sur la pièce permettent d’obtenir un ajustement à angle souhaité.
-
RéférenceABF120
-
Epaisseur1.5mm
-
FabricationFrançaise
-
MatériauS250GD + Z275 suivant NF EN 10346
-
MarqueSIMPSON Strong-Tie
-
Aile horizontale2Ø14 - 2Oblong Ø18
-
Aile verticale14Ø5 - 8Ø10
-
Largeur (B)60mm
-
Hauteur120mm
-
Largeur (D)100mm
-
Profondeur120mm
Caractéristiques
Matière
- S250GD + Z275 suivant NF EN 10346
- Épaisseur 1,5 mm
Avantages
- Équerre réglable sur chantier
- Fixation modulable en fonction de la configuration
- Notice de montage téléchargeable
Applications
Support
- Porteur : plot béton
- Porté : bois massif, bois composite, bois lamellé-collé
Domaines d’utilisation

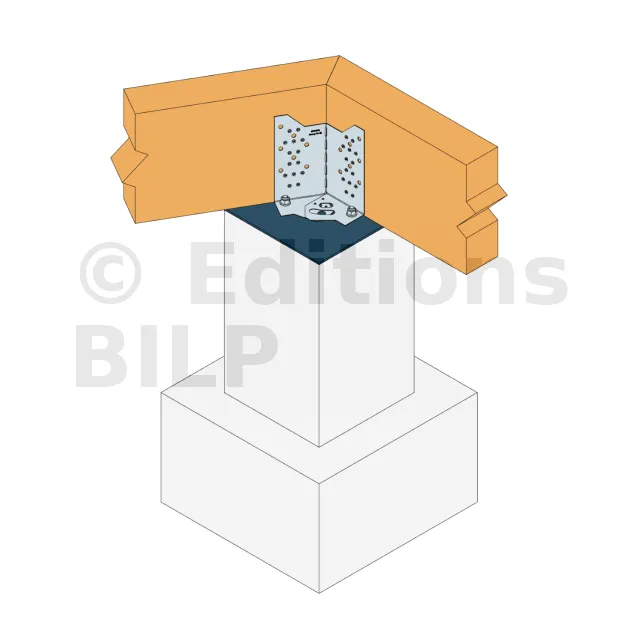

- Fixation de poutre bois (bois lamellé-collé, bois massif...) de hauteur 125 à 200 mm sur plot béton
- Réalisation de ceinture périphérique de terrasse bois
Données techniques
Dimensions

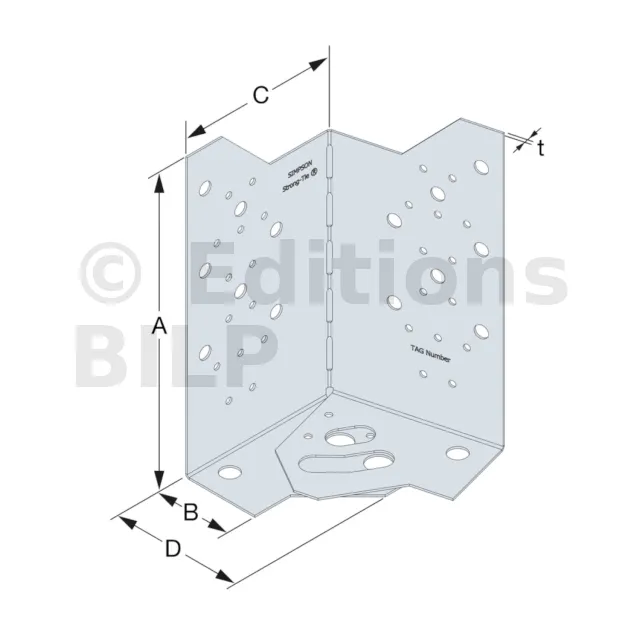

Références | Section de bois [mm] | Dimensions [mm] | Perçages | ||||||||
---|---|---|---|---|---|---|---|---|---|---|---|
Largeur minimum | Hauteur mini-maxi | A | B | C | D | Épaisseur | Aile horizontale | Aile verticale | |||
Ø14 | Oblong Ø18 | Ø5 | Ø10 | ||||||||
ABF120 | 64 | 125-200 | 120 | 60 | 120 | 100 | 1.5 | 2 | 2 | 14 | 8 |
Fixations
Support bois :
Support béton :
- Cheville mécanique : goujon WA12104 ou
WA16110 - Ancrage chimique : résine AT-HP + tige filetée LMAS1214096035A4 ou LMAS1618128020A4
Installation
L’ABF120 est réglable une seule fois sur chantier et permet d’obtenir un angle intérieur compris entre 90° et 150°. Sa mise en œuvre est facilitée par la présence de repères de réglage sur l’équerre.

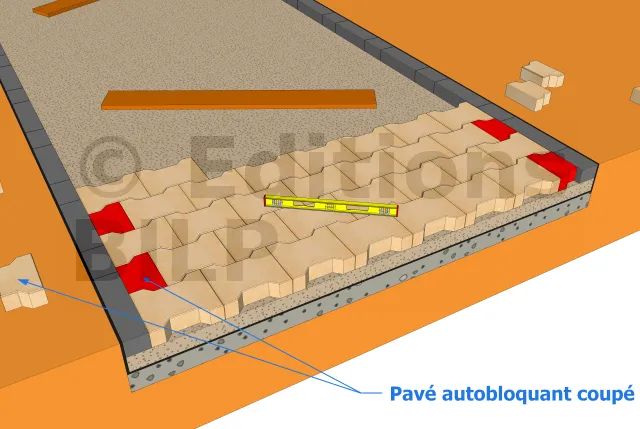

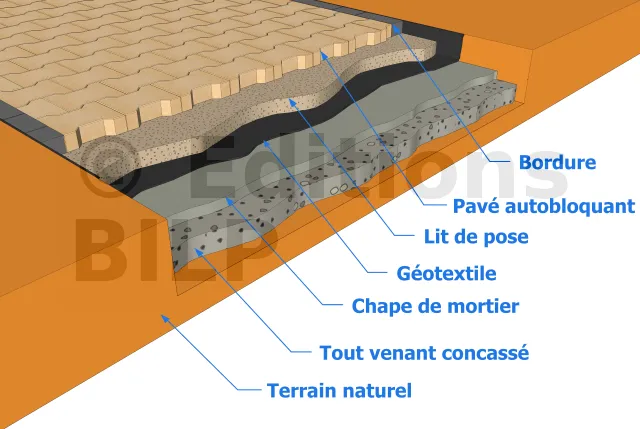

Il est conseillé de réserver les coupes pour la fin du chantier afin de remplir les vides dans le cas où la trajectoire comporterait des courbes ou tout simplement dans le cas où la largeur ne permet pas l’utilisation d’un pavé complet à son extrémité. La coupe peut être réalisée avec un coupe-pavé ou avec une scie à béton puis vous devrez finaliser avec un burin et un marteau. Des lunettes protectrices sont à utiliser avant de procéder à la découpe pour éviter tout risque de projection dans les yeux.

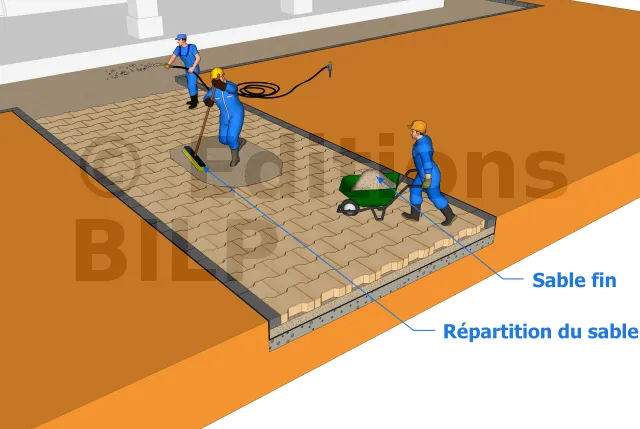

La finition consiste à remplir les joints ou les espaces présents entre deux pavés. Vous pouvez avoir recours à du sable, du mortier, du sable polymère ou de l’époxy. Une fois les pavés totalement posés, il faudra étendre le sable sur les pavés et balayer le sable dans toutes les directions pour le faire pénétrer dans les joints. Par la suite, il faut faire passer une plaque vibrante au-dessus des pavés pour enfoncer une dernière fois les pavés dans le lit de pose tout en uniformisant la surface. Après, il faudra enlever les sables excédentaires. Quand il ne reste plus de sable sur les pavés, vous pouvez alors arroser ces derniers d’une fine brune d’eau pendant 10 à 15 secondes pour permettre au sable de descendre dans les joints. Après 3 à 4 minutes, vous pouvez asperger une deuxième fois jusqu’à ce que peu d’eau soit retenue dans les joints de pavés.
