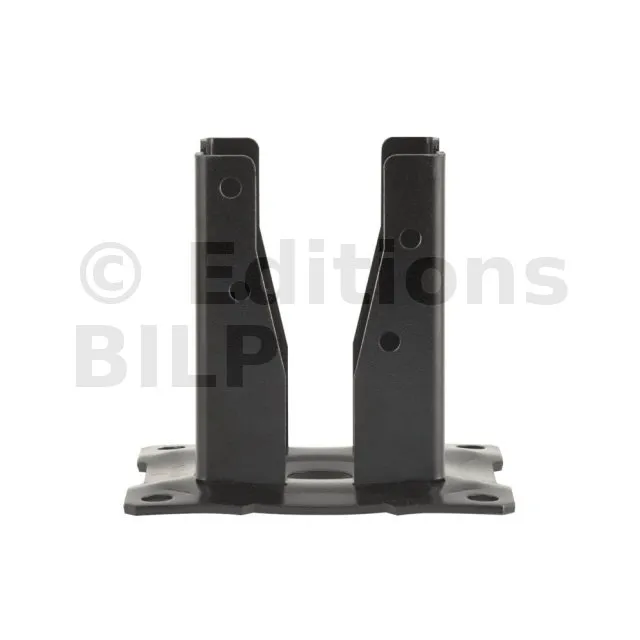

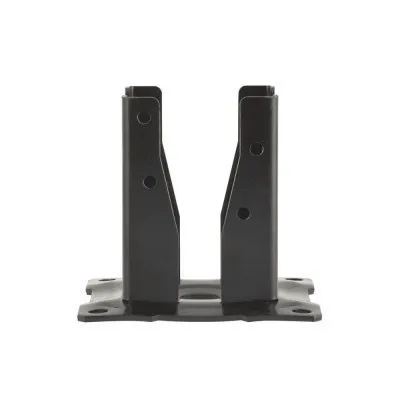

Pied de poteau carré NOIR sur platine AG527PB - Réf. AG527PB
- RéférenceAG527PB
- Fabricationfrançaise
- MatériauAcier DD11 suivant NF EN 10111, Primaire électrozinguée suivant ISO 2081
- MarqueSIMPSON Strong-Tie
- Code EAN3523140556161
- Largeur (D)150mm
- Largeur (C)91mm
- Largeur (E)150mm
- Épaisseur t13mm
- Épaisseur t24mm
- Perçage sur le corps16Ø8
- Perçage sur la platine4Ø12
- FinitionNOIRE (Peinture en poudre Polyester Architecture RAL9005)
Pied de poteau carré de jardin à boulonner - Finition noire
Parfait pour votre poteau d’angle en complément du PPJNC !
Le pied de poteau carré noir sur platine AG527PB est préconisé dans la réalisation de petits ouvrages tels que les clôtures de jardin. Très facile à monter, il est également adapté pour des structures extérieures. Le pied de poteau AG527PB est à boulonner.
Caractéristiques
Matière
- Acier DD11 suivant NF EN 10111,
- Primaire électrozinguée suivant ISO 2081,
- Finition peinture en poydre Polyester Architecture RAL 9005,
- Epaisseur : 3 mm (corps) et 4 mm (platine).
Avantages
- Finition noire pour un assemblage discret dans la structure,
- Angles de la platine découpés pour plus de sécurité.
Applications
Support
- Porteur : béton, acier, bois massif, lamellé-collé, bois composite...
- Porté : bois massif, lamellé-collé, bois composite...
Domaines d’utilisation
- Clôtures de jardin, panneaux, claustras,
- Abris de jardin, bûchers de jardin, carports,
- Structures légères et ouvrages temporaires de jardin.
Données techniques

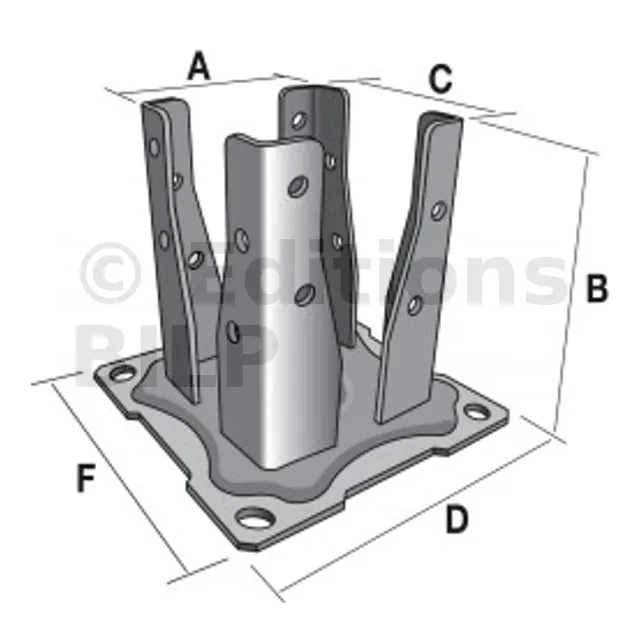

Dimensions
| Références | Dimensions [mm] | Perçages | |||||||
|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | E | t1 | t2 | Partie haute | Platine | |
| Ø8 | Ø12 | ||||||||
| AG527PB | 91 | 130 | 91 | 150 | 150 | 3 | 4 | 16 | 4 |
SIMPSON Strong-Tie
Une fiabilité et un service sans équivalent
Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.
Fixations
Poteau :
- Vis Ø6 mm..
Platine :
- Cheville mécanique : goujon WA M10-78/5, tirefond LAG 10-80
- Ancrage chimique : résine AT-HP + tige filetée LMAS M10-120/25.
Mise en garde
La gamme de jardin ne convient pas pour des applications structurelles soumises à des forces importantes (vent...). Les structures doivent également être correctement conçues et mises en œuvre afin d’assurer la reprise de charges latérales de vent (jambe de force...).

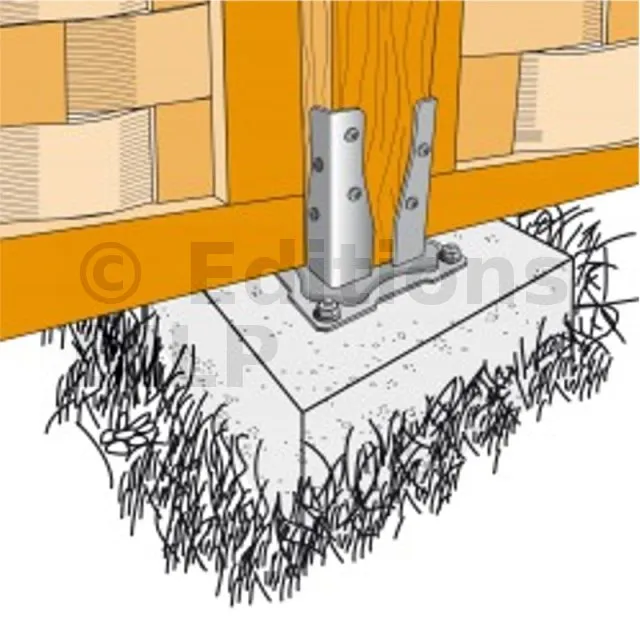

Installation
Partie basse :
1. Positionner le pied de poteau dans la structure,
2. Identifier la position des ancrages au sol sur le support,
3. Percer le support verticalement au diamètre et à la profondeur préconisés pour les fixations choisies,
4. Fixer la platine au sol à l’aide des chevilles d’ancrages sélectionnées.
Partie haute :
1. Placer le poteau dans le pied de poteau,
2. Fixer le poteau dans le pied de poteau.
