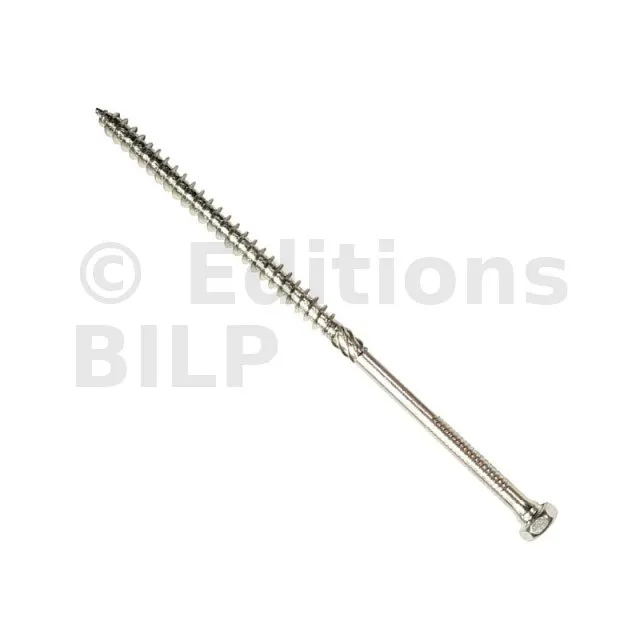

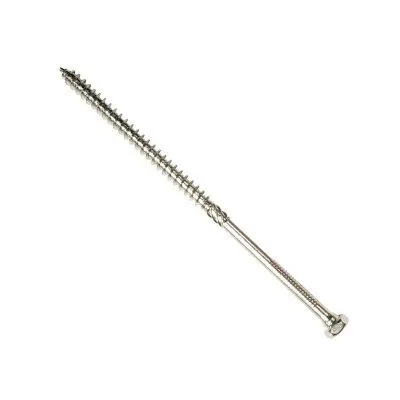

Vis structurelle multi-application (BOIS sur BOIS ou ACIERS sur BOIS) - tête hexagonale

Ces vis à bois structurelles robustes à tête hexagonale sont conçues pour une large gamme d’applications dans la construction bois, notamment l’ossature bois et la charpente.

Survolez les cases du tableau avec le curseur, pour obtenir plus d'informations sur les produits disponibles. Puis cliquez sur la case désirée pour ajouter un produit au panier.

Légendes :
	Produit non disponible
	Bientôt disponible !
	Profitez-en !
	Produit disponible en expédition immédiate

			Diamètre

	Longueur

Caractéristiques

Agréments techniques : EN-ETA-13/0796 ;
Déclarations de performance : FR-DoP-e13/0796 ;

Matière

Acier zingué blanc.

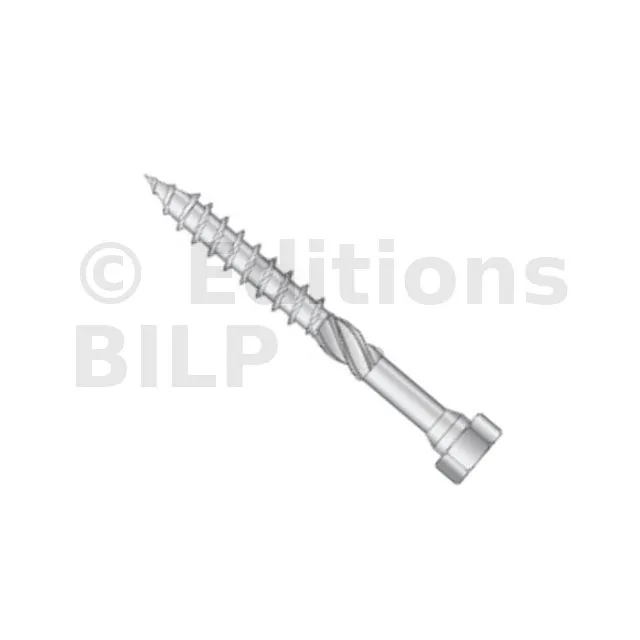

Avantages

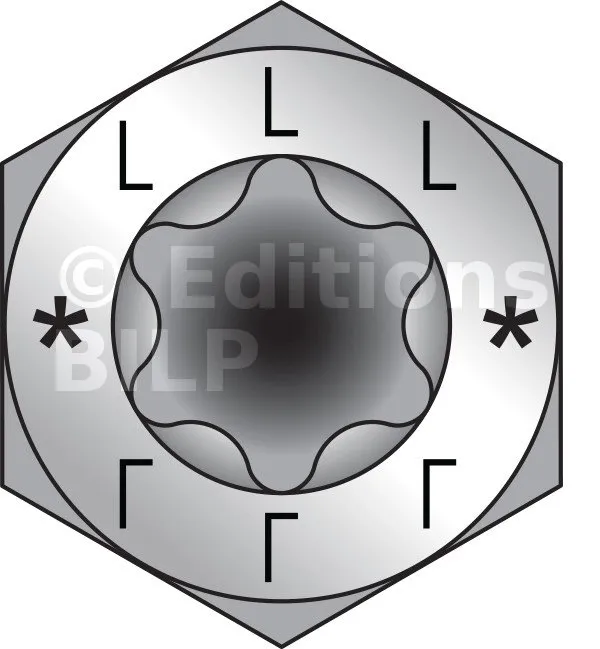

Tête hexagonale : parfait maintien de la plaque acier sur bois grâce à sa tête large,
Double cône sous tête : aide au centrage de la vis dans le perçage,
Alésoir : réduit le frottement, facilite la pénétration et préserve la vie et l’autonomie des machines et accessoires,
Filet asymétrique : couple de rotation réduit lors du vissage et forte résistance à l’arrachement pour une meilleure évacuation des poussières,
Pointe à filet crantée : meilleure amorce du vissage.

Applications

Support

Acier,
Bois.

Domaines d’utilisation

Assemblages acier sur bois,
Assemblages bois sur bois massif, bois lamellé-collé, CLT, panneau à base de bois.

Données techniques

Dimensions

Cas 1 : Pose des blocs de pierre sur semelle

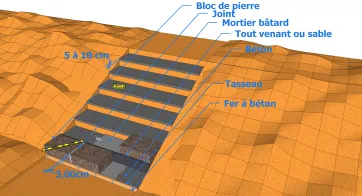

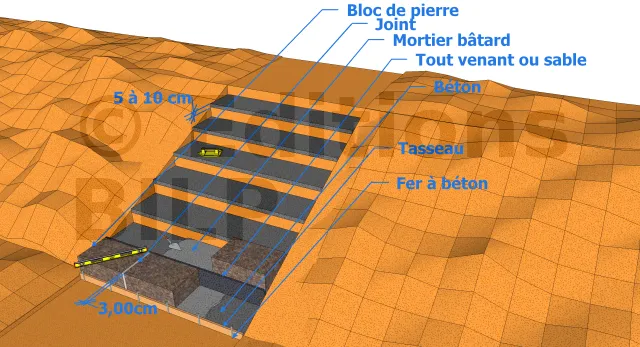

Vous allez commencer par réaliser un coffrage à l’aide d’un tasseau, soutenu par des fers à béton, à l’emplacement de la première marche. Sa hauteur doit être égale au surplus de profondeur que vous avez creusé auparavant (5 à 10 cm). Ensuite, vous allez y couler du béton et patienter entre 24 et 48 heures avant de décoffrer et remplir les creux avec du tout-venant.
Puis, vous devrez étaler un lit de sable ou du mortier bâtard sur la fondation avant de poser le premier bloc de pierre de la première marche. Pour éviter la stagnation de l’eau au niveau de la marche, vérifiez et assurez-vous d’avoir une légère pente à l’aide d’un niveau à bulle.
Pour la mise en place des marches suivantes, il faudra remplir l’assise se trouvant à l’arrière du premier bloc avec du sable ou du tout-venant. Ensuite, vous pourrez placer le deuxième bloc en laissant un espace de 3 cm entre les blocs, tout en s’assurant toujours de la présence de la légère pente. Il faudra procéder de la même manière pour la mise en place du reste des blocs.
Pour terminer, vous devrez sceller les joints entre les blocs avec du mortier après avoir patienter 24 heures.

Cas 2 : Pose de bloc massif sur paillasse coffrée

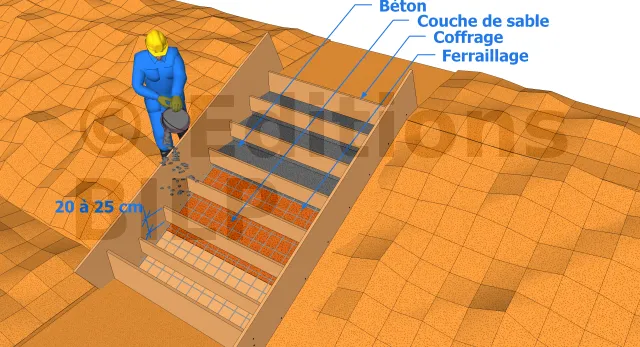

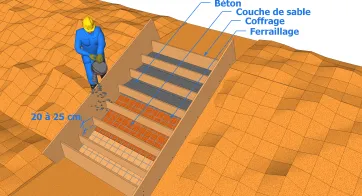

Vous allez débuter par mettre un coffrage de 20 à 25 cm pour la création d’une solide assise en béton. Puis, vous allez réaliser à fond plat marche par marche ou d’un seul tenant sur plan incliné à la manière d’une paillasse.
Puis, vous devrez mettre une couche de sable d’une dizaine de cm d’épaisseur dans le fond du coffrage et bien le tasser. Par la suite, il vous sera nécessaire de remplir le coffrage de béton et même de l’armé avec de la ferraille dans le cas où le sol serait très instable.
Après avoir attendu que le béton sèche correctement vous pourrez mettre en place les marches en bloc massif exactement comme pour le cas 1 décrit précédemment.

Références	Dimensions fixations [mm]
	l	lg	d1	d	dh	Embout
ESCRHRD8.0X80	80	54	5.2	8	12	SW12 - T-30
ESCRHRD8.0X120	120	84	5.2	8	12	SW12 - T-30
ESCRHRD8.0X180	180	100	5.2	8	12	SW12 - T-30
ESCRHRD10.0X120	120	84	6.1	10	15	SW15 - T-40
ESCRHRD10.0X180	180	108	6.1	10	15	SW15 - T-40

Propriétés caractéristiques

Références	Moment d’écoulement plastique caractéristique - My,k [Nm]	Paramètre de résistance caractéristique à l’arrachement - fax,k,90° [N/mm²]	Paramètre de résistance caractéristique à la traversée de tête - fhead,k [N/mm²]	Résistance caractéristique en traction - ftens,k [kN]
ESCRHRD8.0	22.6	10.9	14.6	22
ESCRHRD10.0	33	9.8	16.7	32

SIMPSON Strong-Tie

Une fiabilité et un service sans équivalent

Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.

Espacements et distances minimales - Vis chargées en cisaillement

Références	Distances minimum pour les vis chargées en cisaillement [mm]
	Angle entre l’axe de l’effort et le fil = 0°						Angle entre l’axe de l’effort et le fil = 90°
	a1.0	a2.0	a3.t.0	a3.c.0	a4.t.0	a4.c.0	a1.90	a2.90	a3.t.90	a3.c.90	a4.t.90	a4.c.90
ESCRHRD8.0	40	32	80	32	24	24	32	32	80	56	32	24
ESCRHRD10.0	50	40	80	40	30	30	40	40	80	70	40	30

a1 et a2 peuvent être multipliées par 0.85 pour un assemblage panneau/bois, et par 0.7 pour un assemblage acier/bois.

Espacements et distances minimales - Vis chargées axialement

Références	Distances minimum pour les vis chargées axialement [mm]
	a1	a2	a3.c	a4.c
ESCRHRD8.0	40	40	40	32
ESCRHRD10.0	50	50	50	40

Résistances caractéristiques - Bois / Bois C24
