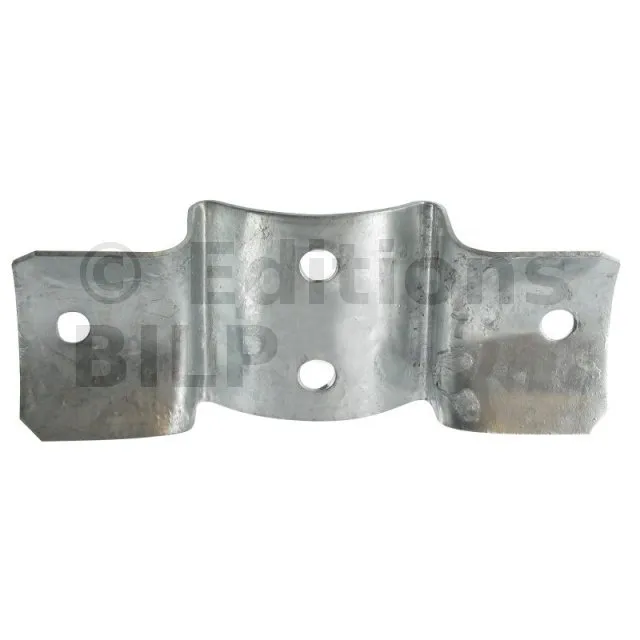

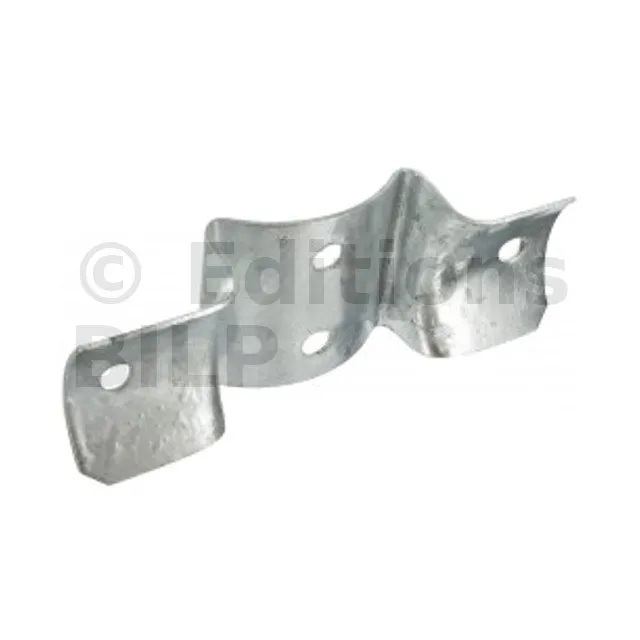

Equerre pour bois ronds - à fixer sur des bois ronds - 185x70x32mm - Réf. RFC80/120_30
Les équerres pour bois rond RFC sont conçues spécialement pour l‘assemblage de bois rond, ces équerres sont utilisables dans de nombreuses configurations. Le profil incurvé des ailes contribue au maintien et à l‘esthétisme de l‘assemblage.
-
RéférenceRFC80/120_30
-
Fabricationfrançaise
-
MatériauAcier DD11 suivant NF EN 10111
-
MarqueSIMPSON Strong-Tie
-
Diamètre du bois80 - 120mm
-
Epaisseur2mm
-
Perçages4Ø11
-
Largeur185mm
-
Hauteur70mm
-
Profondeur32mm
Caractéristiques
Matière
- Acier DD11 suivant NF EN 10111,
- Finition galvanisée à chaud suivant NF EN ISO 1461,
- Épaisseur : 2mm.
Avantages
- La galvanisation à chaud permet une utilisation en extérieur.
Applications
Support
- Porteur : bois rond traité à cœur,
- Porté : bois massif, bois lamellé-collé, bois composite.
Domaines d’utilisation
- Clôtures,
- Aménagements extérieurs, …
Données techniques
Dimensions

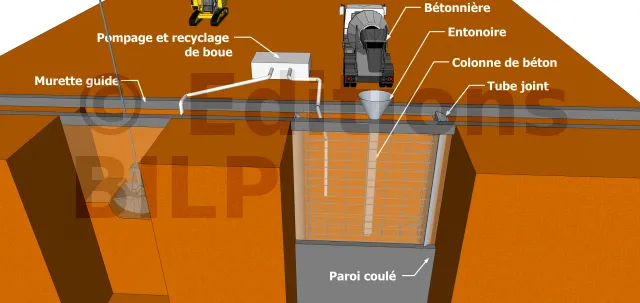

- Le bétonnage :
Il est réalisé à l’aide d’une colonne à béton, d’un camion à toupie et d’un entonnoir. Pour ce faire, on remplit la tranchée de béton. Etant donné que la bentonite est moins dense que le béton, il est logique qu’elle remonte. La bentonite doit alors être recyclée.
- L’arrachage des tubes joints avant la prise du béton.
La fiche est un élément de soulagement des efforts de la poussée de terre. Cette partie ne serra pas déblayée.
| Références | Dimensions [mm] | Perçages | Diamètre du bois [mm] | |||
|---|---|---|---|---|---|---|
| A | B | C | Epaisseur | Ø11 | ||
| RFC80/120 | 185 | 70 | 32 | 2 | 4 | 80 - 120 |
SIMPSON Strong-Tie
Une fiabilité et un service sans équivalent
Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.
Fixations
- Boulons ou tirefonds Ø10 mm,
- Le RFC est utilisable pour des bois rond de diamètre 80 à 120 mm.
- Compatible avec SSH Ø10

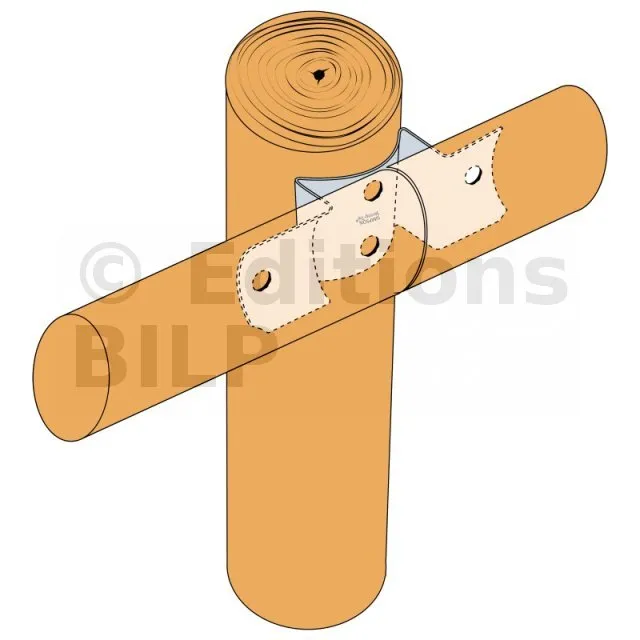

Installation
1. Positionner l’équerre sur le poteau bois.
2. Fixer l’équerre sur le poteau.
3. Approcher l’élément à fixer sur le poteau.
4. Fixer cet élément sur l’équerre avec la fixation choisie.
- Le bétonnage :
Il est réalisé à l’aide d’une colonne à béton, d’un camion à toupie et d’un entonnoir. Pour ce faire, on remplit la tranchée de béton. Etant donné que la bentonite est moins dense que le béton, il est logique qu’elle remonte. La bentonite doit alors être recyclée.
- L’arrachage des tubes joints avant la prise du béton.
