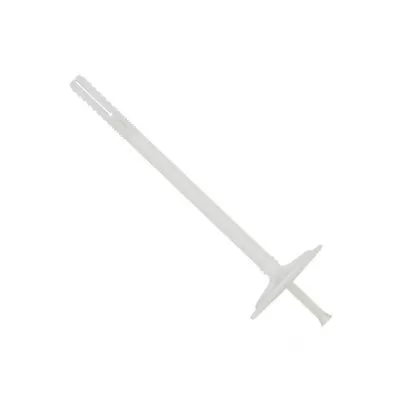

Cheville d’isolation à frapper avec clou en plastique pour isolants thermiques souple et rigide extérieurs IPA - Réf. IPA10180

bientôt DISPO
Expédition estimée dans 10 jours.
0€89
  HT  / pièce
soit 177.37€ pour 200 pièces
(212.84 € TTC)
    • 180mm
    • 200 pièces
  • Autres choix

  • Référence
    IPA10180
  • Fabrication
    française
  • Matériau
    Polypropylène
  • Diamètre (D1)
    10mm
  • Marque
    SIMPSON Strong-Tie
  • Profondeur d’ancrage (hef)
    ABC : 25mm ; D : 40mm ; E : 60mm
  • Profondeur minimale de perçage [h1]
    ABC : 35mm ; D : 50mm ; E : 70mm
  • Épaisseur Isolant Maxi Béton, brique creuse & pleine (ABC) [mm]
    155
  • Épaisseur isolant Maxi Parpaing (D) [mm]
    140
  • Épaisseur Isolant Maxi Béton cellulaire (E) [mm]
    120

Caractéristiques

Agréments techniques : ETA-14/0342 ;
Déclarations de performance : FR-DoP-IPA ;

Matière

  • Polypropylène.

Avantages

  • Fixations d’isolant jusqu’à 195 mm d’épaisseur,
  • Pointes en polypropylène pour une diminution des ponts thermiques,

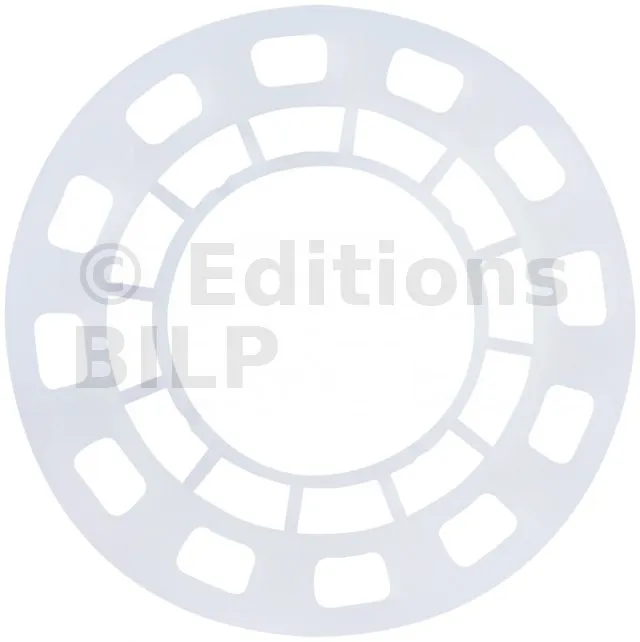

  • Rondelles 60 et 90 mm pour un plaquage parfait des isolants rigides et souples,
  • Bonne expansion dans tous les types de supports,
  • Qualifié pour systèmes ETICS.

Applications

Support

  • Béton non fissuré,
  • Brique creuse et brique pleine,
  • Parpaing et béton cellulaire.

Domaines d’utilisation

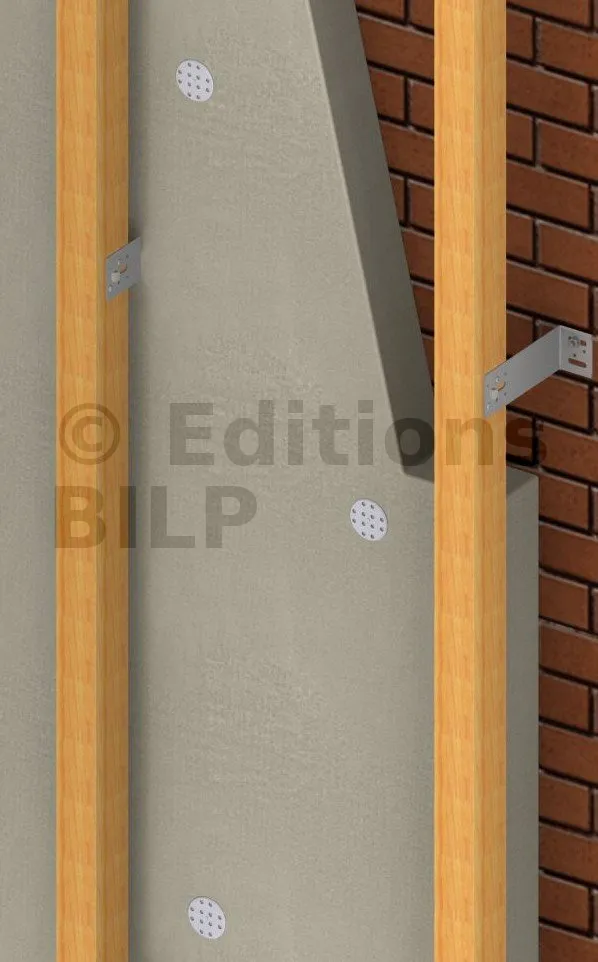

  • Isolation des bardages rapportés sur ossature bois et/ou métallique avec équerres,

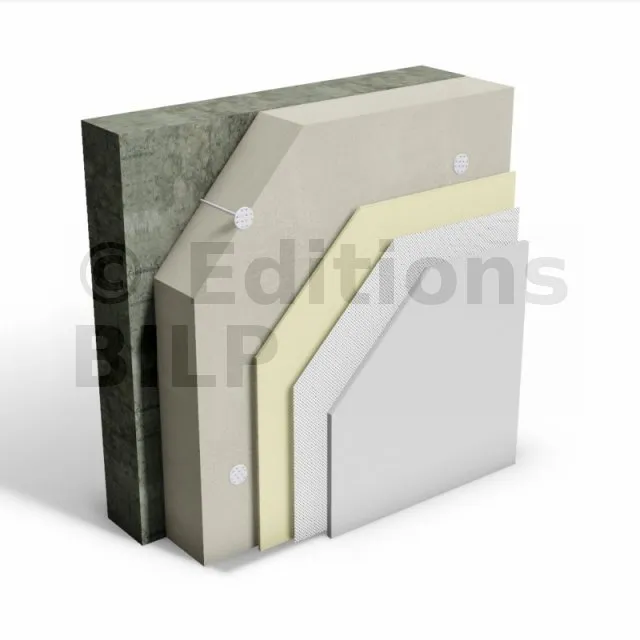

  • Isolation par enduit sur isolant (ETICS-External Thermal Insulation Composit System).

Données techniques

Données d’installation

La préparation du terrain

Pour commencer, vous allez délimiter l’emplacement de votre future clôture grâce à des piquets de délimitation et un cordeau. Pour ce faire, vous devrez respecter la réglementation, notamment en termes de distance par rapport à la propriété voisine, sauf si vous avez opté pour une mitoyenneté.
Cette opération vous permettra de mesurer et de connaître la longueur réelle de votre clôture afin de déterminer le nombre de lames à emboîter et de poteaux qu’il vous faudra pour mener à terme votre chantier.
Pour vous faciliter les tâches qui vont suivre, vous pouvez niveler votre terrain. Ainsi, à l’aide d’une bêche, il vous faudra soit remblayer soit déblayer votre terrain pour le rendre bien plat.
Déterminer l’emplacement des supports en béton

Pour obtenir la distance d’entraxe entre chaque support, vous allez placer au sol un poteau, y emboîter une lame et prendre sa longueur. Par la suite, à partir du premier piquet, tout en gardant l’alignement du cordeau, vous allez reporter cette mesure et y placer un piquet afin de matérialiser le centre de l’emplacement du support en béton.

RéférencesØ cheville [mm]Longueur [mm]Épaisseur Isolant Maxi Béton, brique creuse & pleine (ABC) [mm]Épaisseur isolant Maxi Parpaing (D) [mm]Épaisseur Isolant Maxi Béton cellulaire (E) [mm]Prof. d’ancrage (ABC) [[hef] mm]Prof. d’ancrage (D) [[hef] mm]Prof. d’ancrage (E) [[hef] mm]Prof. mini de perçage (ABC) [[h1] mm]Prof. mini de perçage (D) [[h1] mm]Prof. mini de perçage (E) [[h1] mm]
IPA10140 10 140 115 100 80 25 40 60 35 50 70
IPA10160 10 160 135 120 100 25 40 60 35 50 70
IPA10180 10 180 155 140 120 25 40 60 35 50 70
IPA10200 10 200 175 160 140 25 40 60 35 50 70
IPA10220 10 220 195 180 160 25 40 60 35 50 70

Charges en traction

RéférencesLongueur [mm]Ø cheville [mm]Traction [Rds,N] [kN]
Béton non fissuré C16/20 Brique pleine Brique Creuse Parpaing Béton cellulaire
IPA10140 140 10 0.2 0.17 0.14 0.1 0.2
IPA10160 160 10 0.2 0.17 0.14 0.1 0.2
IPA10180 180 10 0.2 0.17 0.14 0.1 0.2
IPA10200 200 10 0.2 0.17 0.14 0.1 0.2
IPA10220 220 10 0.2 0.17 0.14 0.1 0.2
