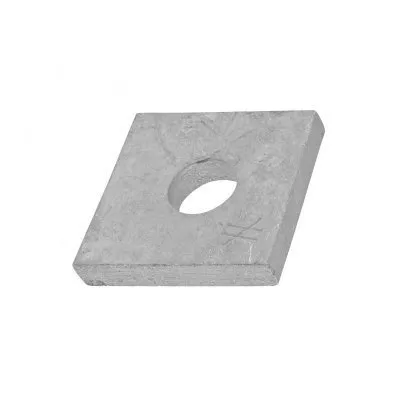

Rondelle pour ancrages AH 50x50x8mm - Réf. US50/50/8G-B
-
RéférenceUS50/50/8G-B
-
Epaisseur8mm
-
FabricationFrançaise
-
MatériauAcier S235JR
-
MarqueSIMPSON Strong-Tie
-
FinitionGalvanisation à chaud
-
Perçages18mm
Rondelle pour ancrages AH et HTT5
Produit complémentaire aux ancrages pour montant d’ossature AH et HTT5. Utilisable pour divers assemblages bois.
Caractéristiques
Matière
- Acier S235JR,
- Finition galvanisation à chaud.
Avantages
US50/50/8G, associée à l’ancrage AH :
- Renforce la connexion montant-lisse basse,
- Empêche le soulèvement du montant,
- Compatible avec les montants de 45 mm.
US50/50/8G, associée à l’ancrage HTT5 :
- Permet d’augmenter la résistance au soulèvement de l’ancrage HTT5.
Applications
Support
- Bois,
- Béton, ...
Domaines d’utilisation
- Doublage des montants de murs ossature bois,
- Assemblages bois, ...
Données techniques
Dimensions
La pierre bleue
C’est une pierre naturelles à la fois esthétique et agréable. En plus d’être un matériau durable, elle offre un confort thermique, acoustique et sanitaire. Ne présentant aucun pore, elle sèche vite et elle se patine avec le temps. De plus, la végétation ne s’y accroche pas. Vous aurez également le choix sur sa teinte.
Références | DB nr. | NOBB nr. | Dimensions [mm] | |||
---|---|---|---|---|---|---|
A | B | Ep. | Perçages | |||
US50/50/8G | 7742588 | 21744487 | 40 | 50 | 10 | 13,5x25 |
US50/50/8G | 5104727 | 43815236 | 50 | 50 | 8 | 18 |
Installation
- En association avec l’ancrage AH, la rondelle US40/50/10G garantit les efforts de reprise de charge : elle évite le dépliage de l’équerre lors du soulèvement. La rondelle US50/50/8G est fournie directement collée sur l’ancrage AH.
- En association avec l’ancrage HTT5, la rondelle US50/50/8G permet d’augmenter sa capacité au soulèvement. La résistance de la fixation dans le support est néanmoins à vérifier.
