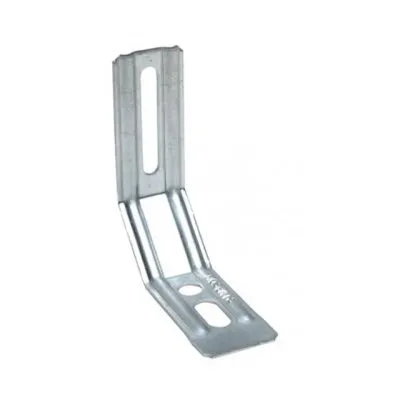

Equerre nervurée à pan coupé - Réf. ENPC70/1.5_100

bientôt DISPO
Expédition estimée dans 8 jours.
0€51
  HT  / équerre
soit 50.87€ pour 100 équerres
(61.04 € TTC)

  • Référence
    ENPC70/1.5_100
  • Epaisseur
    1.5mm
  • Fabrication
    Française
  • Matériau
    Acier galvanisé S250GD + Z275 suivant NF EN 10346
  • Marque
    SIMPSON Strong-Tie
  • Largeur (C)
    30mm
  • Profondeur (B)
    81mm
  • Perçages Aile B
    1Ø9 - 1Ø9x20
  • Perçages Aile A
    1Ø6.5x30

Caractéristiques

Matière

  • Acier galvanisé S250GD + Z275 suivant NF EN 10346,
  • Épaisseur : 1,5 mm.

Avantages

  • Gamme large pour une variété d’utilisations,
  • Utilisable sur bois et sur béton,
  • Trous oblongs facilitant l’ajustement des assemblages,
  • Respecte le DTU36.5.

Applications

Support

  • Porteur : menuiserie PVC, bois, aluminium, acier,
  • Porté : bois, béton, acier.

Domaines d’utilisation

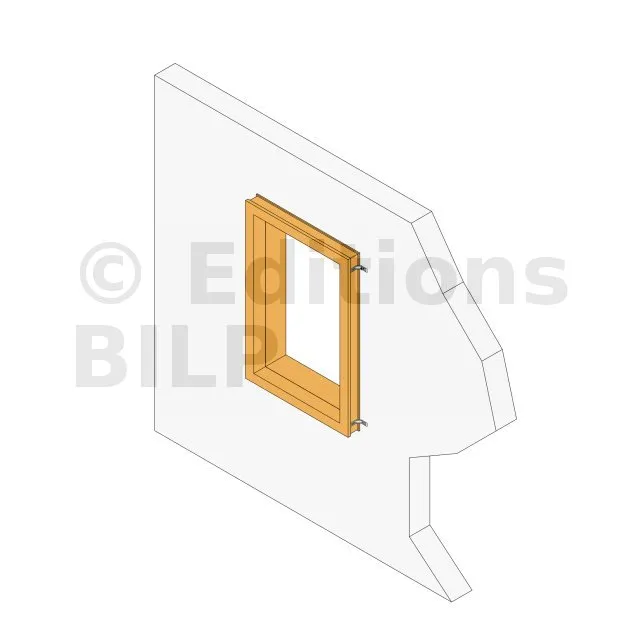

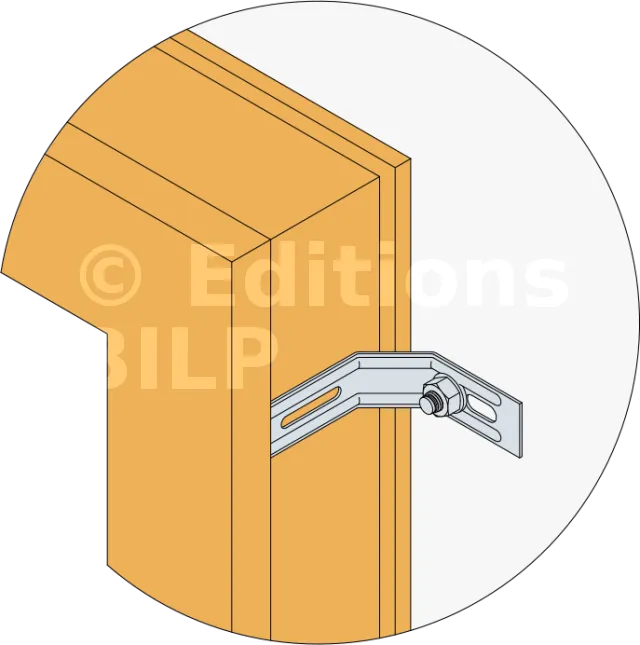

  • Fixation de menuiseries intérieures et extérieures.

Données techniques

Dimensions et Valeurs Admissibles

Escalier suspendu

Ce sont des escaliers donnant l’impression de flotter dans les airs du fait qu’ils sont suspendus, très aériens et gracieux. Pour son installation, on a recours à un système de marches autoportées fixé de manière quasi-invisible. Ils sont reliés au mur par l’intermédiaire de goujon en acier que l’on entoure de coussinets en caoutchouc.
En général, ils ne comportent pas de contremarches, ce qui améliore nettement la luminosité de la pièce.
Il est généralement réalisé en bois massif mais également en verre, en acier, en inox, etc.
Escalier à limon central tournant

Il est conçu sur un seul et même support et est un compromis entre un escalier suspendu et un escalier classique. Le limon est réalisé en un seul bloc et peut être droit, à quart tournant ou deux-quarts tournants. Les marches seront ensuite disposées sur le limon. La fixation des marches peut se faire :

  • sur un limon à crémaillère
  • sur des consoles ancrées sur le limon
  • sur le limon directement par enfourchement

Comme pour l’escalier suspendu, il est dépourvu de contremarche, ce qui le rend à la fois aérien, léger et adapté pour une habitation contemporaine.
Il peut prendre la forme d’un escalier droit, tournant ou même hélicoïdal, avec ou sans rampe.
Il est réalisé généralement en acier ou en inox mais peut également être en bois.
Escalier prêt à poser ou en kit

Les escaliers en kit sont composés de nombreux éléments spécifiques que l’on pose sur un limon central articulé.
Les marches sont généralement en bois ou en métal tandis que le limon est en métal laqué. Etant extrêmement modulable, il offre une très grande liberté d’adaptation.

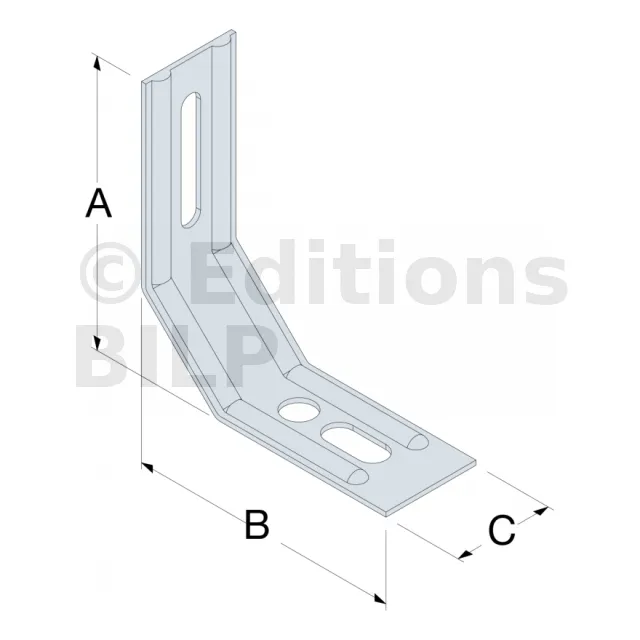

RéférencesDimensions [mm]Perçages Aile APerçages Aile BValeurs admissibles suivant DTU36.5 [daN]
A B C Ep. Ø6.5 Ø6.5x20 Ø6.5x30 Ø6.5x45 Ø9 Ø9x20 R1.d
ENPC55/1.5 55 81 30 1.5 - 1 - - 1 1 12
ENPC70/1.5 70 81 30 1.5 - - 1 - 1 1 12
ENPC85/1.5 85 81 30 1.5 - - - 1 1 1 12
ENPC100/1.5 100 81 30 1.5 1 - - 1 1 1 12
ENPC115/1.5 115 81 30 1.5 2 - - 1 1 1 12
ENPC130/1.5 130 81 30 1.5 3 - - 1 1 1 12
ENPC145/1.5 145 81 30 1.5 4 - - 1 1 1 12
