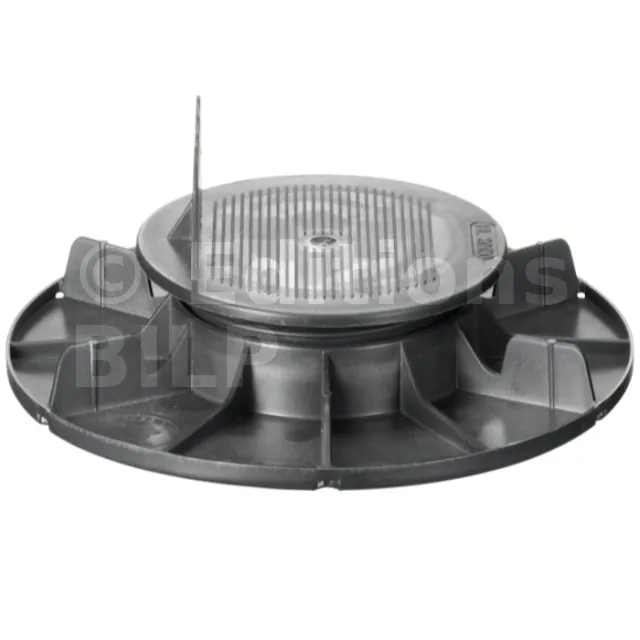

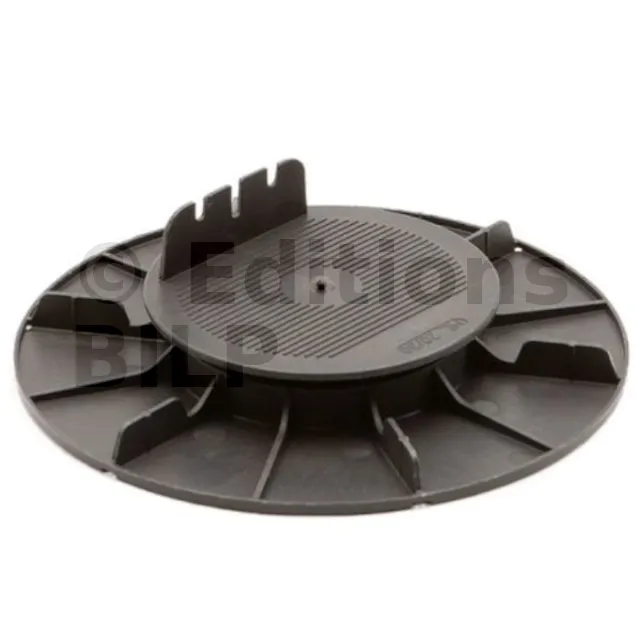

Plot réglable STD pour lambourdes - HL 20/30mm - Réf. IH020030LC10000
-
RéférenceIH020030LC10000
-
FabricationFrançaise
-
MarqueJOUPLAST
-
Couleur(s)Noir
-
MatériauPolypropylène
-
ConformitéDTU 43.1 et 51.4
-
Résistanceaux solutions acides et basiques, aux agents atmosphériques, aux températures entre -30°C et+60°C
-
ChargeRésistant au test d’écrasement avec charge supérieur à 1 tonne
-
TypeRéglable
-
UtilisationLame en bois ou lame en composite
-
Hauteur réglable20 à 30 mm
-
Diamètre du flasque208mm
-
Diamètre tête du plot120mm
Mise en oeuvre
Comment poser les plots ?
- La pose sur plot se fait uniquement sur sol stabilisé.
1.Préparer le support
- Sur un terrain :
==> Décaper le sol de sa terre meuble végétale d’environ 15cm. Veillez à donner au fond de forme un niveau régulier.
==> Poser un film géotextile.
==> Effectuer un apport de matériaux concassés pour assurer le drainage de l’installation et compacter le terrain.
==> Définir la référence des plots nécessaires en fonction de la hauteur de la terrasse finie. - Sur une dalle béton :
==>Vérifier les hauteurs disponibles au seuils. Prévoir : -8 cm pour une terrasse bois (+ 1 cm si utilisation de fixation invisible)
==> Définir la référence des plots nécessaires en fonction de la hauteur de la terrasse finie.
==> Vérifier que l’écoulement d’eau soit possible. Réaliser éventuellement des canaux d’évacuation pour éviter la rétention d’eau ou la stagnation d’eau.

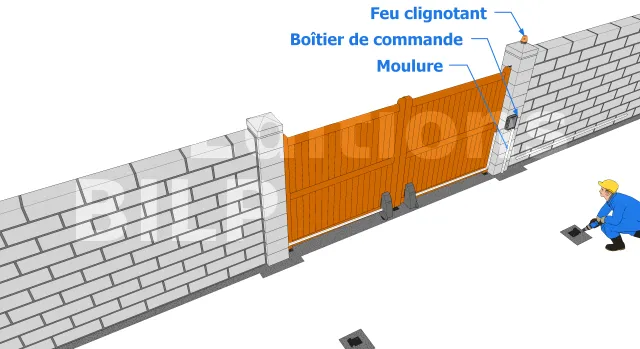

Avant toute intervention sur le réseau électrique, nous vous conseillons tout d’abord de couper l’alimentation générale. Par la suite, vous allez fixer une boîte de dérivation étanche et une moulure pour le passage des câbles pour l’alimentation de votre motorisation. Raccorder avec un domino les câbles qui vont au boîtier de commande puis refermer la boîte de dérivation étanche.
Pour réaliser correctement votre branchement, il vous faudra suivre scrupuleusement les instructions stipulées dans la notice de votre fournisseur de matériel.
Pour débuter, vous allez condamner le verrouillage manuel de votre portail. Ainsi, vous allez démonter la gâche et sa serrure ainsi que la butée d’arrêt dans la mesure où la motorisation suffira à maintenir la porte fermée. Puis, vous allez installer les nouvelles pièces de guidage sur le côté du montant, fermer le portail et positionner la gâche à la hauteur de la pièce de guidage. Après, vous allez repérer les trous de fixation et la fixer correctement à son pilier.

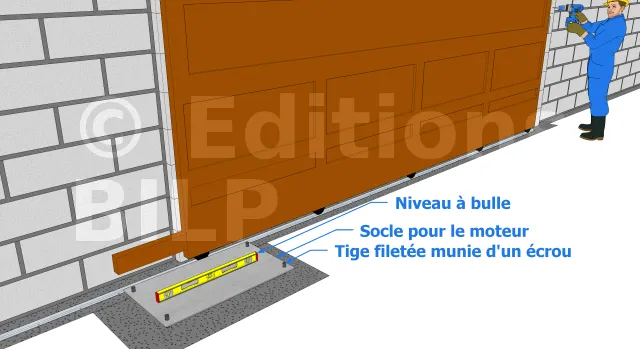

Par la suite, en suivant les indications de la notice, vous allez déterminer l’emplacement du socle du moteur. Repérer les trous de fixation, percer et nettoyer les trous. Puis, vous allez y injecter du scellement chimique. Après, vous devrez y insérer les tiges filetées que vous aurez au préalable munies d’écrou en les laissant dépasser de 3 à 4 cm. Ensuite, il faudra laisser les scellements sécher selon le temps indiqué par le fabriquant et nettoyer les excédents. Puis, vous pourrez faire descendre les écrous et y ajouter des rondelles. Après, vous allez placer le socle sur les tiges filetées et régler son niveau en jouant sur les écrous.
Pour finir, vous allez faire passer les gaines et les câbles électriques par le trou prévu sur le socle avant de le fixer définitivement sur les tiges filetées avec un contre-écrou.

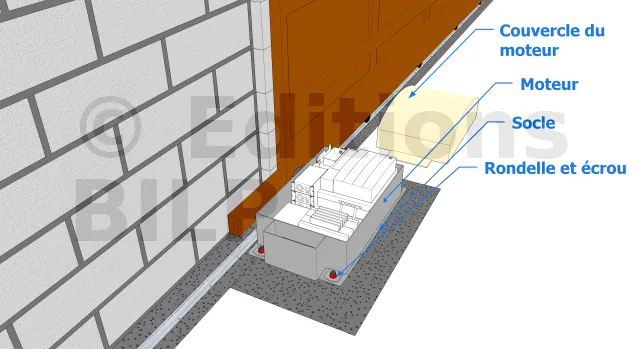

Pour commencer, vous allez ouvrir le couvercle du moteur. Puis, il sera nécessaire de retirer tous les éléments susceptibles de gêner si sa fixation sur le socle se situait à l’intérieur du moteur.
Tout en plaçant le moteur sur son socle et tout en vérifiant son parallélisme avec le vantail, vous allez y faire passer en douceur les câbles électriques à l’intérieur avant de le fixer définitivement en le vissant sur le support.
Par la suite, il vous faudra débrayer le moteur manuellement afin de pouvoir le manœuvrer un peu plus tard.

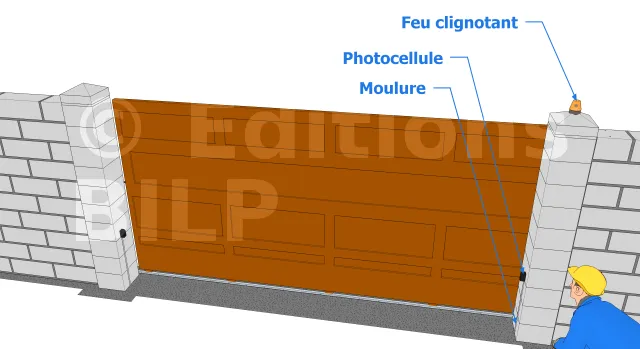

Pour commencer, vous devrez repérer l’emplacement des deux photocellules qui devront être exactement l’une en face de l’autre. Elles devront se situer à peu près à 50 cm du sol et à 15 cm du vantail. Puis, vous devrez les ouvrir, les positionner sur le pilier, repérer les trous de fixation, percer, cheviller et les fixer sans les refermer.
Par la suite, vous allez repérer l’emplacement du feu clignotant et le fixer. Il faudra vous assurer qu’il est visible de l’intérieur comme de l’extérieur.
Pour finir cette étape, vous allez fixer les moulures qui serviront à cacher les câbles d’alimentation des photocellules et du feu clignotant. Puis, vous allez couper le câble de la photocellule réceptrice, le dénuder, séparer les fils, dénuder les fils et connecter la photocellule en vous reportant à la notice pour le câblage. Ensuite, vous pourrez revisser le boîtier et passer le câble dans la moulure avant de la refermer. Après, vous allez procéder de la même manière pour la photocellule émettrice. Enfin, vous allez raccorder le feu clignotant et le refermer.
- Nombre de plot au m2= 4, à adapter selon le platelage réalisé.
Préconisations de pose
- La structure de la terrasse posée sur plot doit être faite avec des lambourdes avec des matières bois ou métal et non composites.
- Les terrasses sont destinées à usage piéton
- Usage extérieur uniquement.
- La pose d’abri de jardin ou de spa n’est pas conforme à l’utilisation de plots.
Tableau de compatibilité - PLOT LAMBOURDE
| Plot standard | Plot pour pieux métallique | ||||||
|---|---|---|---|---|---|---|---|
| Références | HL 10 | HL 20/30 | HL 40/60 | HL 50/80 | 80/140 | HL 140/230 | ELEVO 90 mm |
| Rehausse 10 mm (1 maxi) | non compatible | 30/40 mm | 50/70 mm | 60/90 mm | 90/150 mm | 90/150 mm | 100 mm |
| Rehausse 60 mm (4 maxi) | non compatible | non compatible | 100/300 mm | 100/300 mm | 110/320 mm | 140/380 mm | 150/300 mm |
| Correcteur de pente (4 maxi) | non compatible | non compatible | compatible | compatible | compatible | compatible | non compatible |
| Support habillage latéral (1 ou 2/plot) | non compatible | non compatible | compatible | compatible | compatible | compatible | non compatible |
* Xmm : ajustement hauteur
* Tous les accessoires sont compatibles entre eux.
