Acier S235JR suivant NF EN 10025. Finition galvanisation à chaud suivant NF EN ISO 1461.
Marque
SIMPSON Strong-Tie
Finition
Galvanisation à chaud suivant NF EN ISO 1461
Code EAN
3523140705941
Perçages platine haute
10Ø5 - 4Ø9
Perçages platine basse
2Ø9 - 1Ø17x20
Fixations sur poteau
10 - type : CNA4.0x50
Fixations sur béton
1 - type : tige filetée ou goujon WA Ø16
Profondeur (B)
70mm
Hauteur (F)
24mm
Charge maximale admissible en compression
0.9 tonnes
Embases de poteau en U
Les embases de poteau PU permettent la fixation de poteaux sur un support existant (balcon, terrasse...). Elles assurent la protection du poteau des remontées d’humidité (repos à 20 mm du sol). L’installation est simplifiée grâce à un perçage oblong en partie basse.
Finition galvanisation à chaud suivant NF EN ISO 1461
Avantages :
Installation simplifiée grâce à un perçage oblong en partie basse,
Grande résistance aux efforts,
Protection du poteau des remontées d‘humidité (repos à 20 mm du sol),
Garde au sol faible tout en reprenant des efforts au soulèvement.
Applications
Support :
Porteur : bois massif, bois composite, bois lamellé-collé, béton
Porté : bois massif, bois composite, bois lamellé-collé
Domaines d’utilisation :
Auvent / pergola
Veranda
Balcon, terrasse
Données techniques

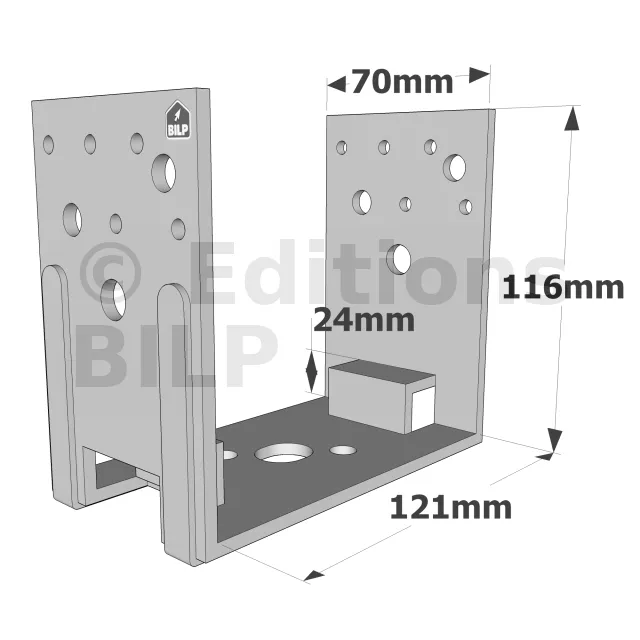

Dimensions
Un tas de sable de rivière
Le façonnage
Opération de cintrage des aciers sur des machines suivant les formes et les dimensions exactes demandées sur les plans en veillant à respecter les règles de l’art.
Installation
1. Placer le poteau dans le pied de poteau,
2. Fixer le pied de poteau sur le poteau.
Test d’affaissement par cône d’Abrams
Usiner le bois
1 : Défonceuse
2 : Sens de la défonceuse
Commencer par vérifier, ensuite régler la profondeur de fraisage de la défonceuse. Cette profondeur ne doit pas dépasser le tiers de l’épaisseur du bois à usiner. Effectuer maintenant le rainurage en y faisant quelques passes. Pour la finition, utiliser un papier abrasif pour lisser et aplanir le fond de la rainure.
