Pied de poteau tubulaire réglable fortes charges - Réf. PGS24/130

Pied de poteau tubulaire réglable fortes charges

Caractéristiques

Déclarations de performance : FR-DoP-e07/0285
Agréments techniques : ETA-07/0285

Matière

• Acier S235JR suivant NF EN 10025,
• Finition galvanisation à chaud suivant NF EN ISO 1461.

Avantages

• Le PGS24/130 est un pied de poteau structurel, il est capable de reprendre des charges verticales et horizontales,
• Il s’insère dans le poteau bois, pour un résultat discret,
• La hauteur du poteau par rapport au sol peut être ajustée lors de l’installation,
• Protège le poteau bois de l’humidité en le surélevant du sol.

Applications
Support

• Porteur : béton, bois...
• Porté : bois massif, lamellé-collé, bois composite...

Domaines d’utilisation

• Poteaux de soutien Lamellé-Collé,
• Planchers,
• Poteaux de auvent...

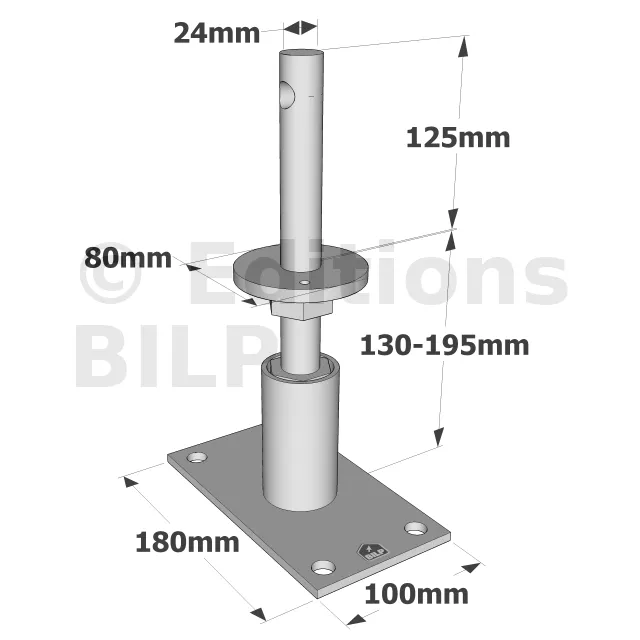

Dimensions

Valeurs Caractéristiques

Le montage du mur en briques

Une fois que les éléments structurels, les piliers et la fondation de votre clôture sont achevés, vous pouvez passer au montage du mur. Pour cette étape, cet article qui relate le montage des murs en briques vous guidera et vous expliquera en détail les étapes à suivre.

Valeurs caractéristiques simplifiées

Le montage du mur en briques

Une fois que les éléments structurels, les piliers et la fondation de votre clôture sont achevés, vous pouvez passer au montage du mur. Pour cette étape, cet article qui relate le montage des murs en briques vous guidera et vous expliquera en détail les étapes à suivre.

Les valeurs caractéristiques données dans le tableau ci-dessus sont des valeurs simplifiées basées sur une hypothèse de durée de chargement et de classe de service (Charge moyen terme et classe de service 3, kmod = 0,7 suivant EC5 (EN1995)). Pour d’autres durées de chargement et classes de service, veuillez vous référer à l’ETE-07/0285
.

Mise en œuvre

Fixations
Poteau :

• 1 broche Ø10 mm,
• La longueur de la broche correspond à la section du poteau.

Platine :

• Cheville mécanique : goujon WA M12-109/10,
• Ancrage chimique : résine AT-HP + tige filetée LMAS M12-150/35.

Installation
Partie haute :
1. Forer une entaille verticale Ø24 mm, d’une longueur de 125 mm environ, centrée à l’extrémité du poteau bois,
2. Identifier la position de la broche (ou du boulon) sur les flancs du poteau en utilisant le PGS comme gabarit,
3. Percer transversalement le poteau en Ø10 mm,
4. Positionner le poteau sur le pied de poteau
5. Insérer la broche Ø10 transversalement.
6. Ajuster à la hauteur souhaitée,

Partie basse :
1. Positionner le poteau verticalement dans la structure,
2. Identifier la position des ancrages au sol sur le support,
3. Percer le support verticalement au diamètre et à la profondeur préconisés pour les fixations choisies,
4. Fixer la platine inférieure au sol à l’aide des ancrages sélectionnés.
