Sabot à bretelles JHA : la solution fiable pour vos solivages

Caractéristiques du sabot à bretelles JHA

• Déclarations de performance : FR-DoP-e06/0270
• Agréments techniques : ETA-06/0270

Matière

• Acier galvanisé S250GD + Z275 suivant NF EN 10346.

Données techniques

JHA270 - Dimensions

Escalier à deux unités de passage

JHA270 Valeurs caractéristiques - Bois sur bois - Fixation ailes repliées

Les mesures de résistance grâce à un pressiomètre ou un pénétromètre

Les essais au pressiomètre ou pénétromètre sont à la fois mobiles et économiques et se réalisent en surfaire sans faire de grosses ouvertures sur le terrain.
L’essai permet d’avoir une courbe de variation volumétrique du sol en fonction de la contrainte appliquée et d’obtenir la relation contrainte-déformation du sol mais également de déterminer le tassement. Toutefois, pour compléter et éviter les erreurs qui peuvent survenir avec ces essais, quelques sondages sont généralement nécessaires.

JHA270 Valeurs caractéristiques - Bois sur bois - Fixation ailes à plat

Les mesures de résistance grâce à un pressiomètre ou un pénétromètre

Les essais au pressiomètre ou pénétromètre sont à la fois mobiles et économiques et se réalisent en surfaire sans faire de grosses ouvertures sur le terrain.
L’essai permet d’avoir une courbe de variation volumétrique du sol en fonction de la contrainte appliquée et d’obtenir la relation contrainte-déformation du sol mais également de déterminer le tassement. Toutefois, pour compléter et éviter les erreurs qui peuvent survenir avec ces essais, quelques sondages sont généralement nécessaires.

Avantages du sabot de charpente à bretelle JHA :

• Permet des décalages de hauteur entre le porteur et le porté : Le sabot à bretelles JHA est spécialement conçu pour permettre des décalages de hauteur entre le porteur (la poutre ou la structure principale) et le porté (la poutre ou la solive secondaire). Cette caractéristique est particulièrement utile dans les projets de construction où les niveaux des éléments structurels doivent varier, offrant ainsi une plus grande flexibilité de conception et d’installation.

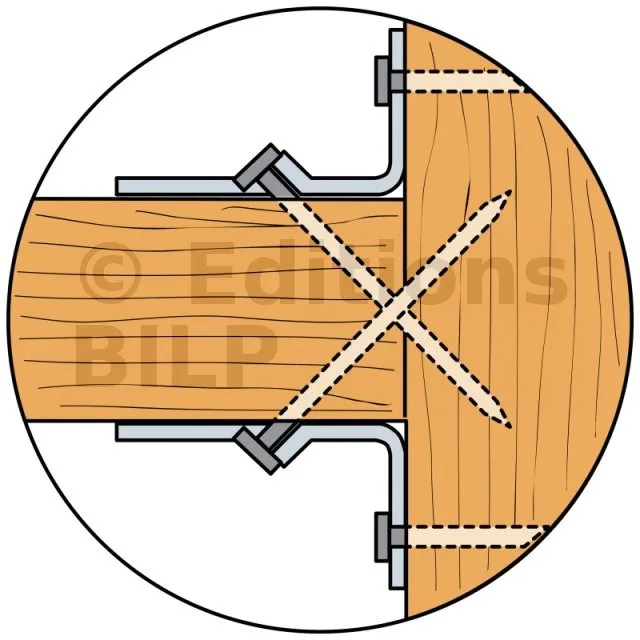

• Clouage double cisaillement : Ce connecteur de charpente utilise un système de clouage double cisaillement, ce qui signifie que les clous sont disposés de manière à répartir les forces de cisaillement sur deux axes. Cette méthode augmente considérablement la capacité de charge du sabot, garantissant une connexion plus solide et durable entre les éléments de la structure en bois. Ce renforcement des performances est crucial pour assurer la sécurité et la stabilité des constructions, notamment dans les zones soumises à des charges lourdes ou à des conditions climatiques extrêmes.
• Speed Fix : Le sabot JHA est équipé de la technologie Speed Fix, qui inclut des ergots de prépositionnement. Ces ergots facilitent l’installation du sabot en maintenant les éléments en place avant la fixation définitive. Cette innovation permet non seulement de gagner du temps lors de l’installation, mais aussi de garantir une précision accrue, réduisant ainsi les erreurs de placement et améliorant l’efficacité globale du processus de construction.

Applications :

Support :

• Porteur : Le sabot JHA est compatible avec les structures en bois massif, offrant une fixation solide et durable pour les poutres principales et autres éléments porteurs. Il peut également être utilisé avec des matériaux composites, garantissant une performance optimale même avec des matériaux de construction modernes.
• Porté : Les éléments portés, tels que les solives et les poutres secondaires en bois massif, bénéficient de la robustesse et de la stabilité offertes par le sabot JHA. De même, les éléments portés en bois composite peuvent être solidement fixés, assurant une intégrité structurelle élevée.

Domaines d’utilisation :

Le sabot à bretelles JHA est utilisé dans différentes structures :

• Fermes triangulées : Les fermes triangulées, souvent utilisées dans la construction de toits, requièrent des connexions solides et fiables. Le sabot à bretelles JHA offre la robustesse nécessaire pour maintenir ces structures complexes en place, assurant une résistance accrue aux charges de vent et de neige.
• Solives : Dans les projets de construction de planchers et de plafonds, le sabot JHA est idéal pour fixer les solives aux poutres porteuses. Sa capacité à supporter des charges élevées et à offrir une meilleure stabilité en fait un choix de prédilection pour ces applications critiques.
• *Pergolas et terrasses : Lors de la construction d’une pergola ou d’une terrasse, le sabot à bretelles assure une connexion fiable entre les poutres horizontales et les structures porteuses verticales. Son utilisation est indispensable pour garantir la stabilité et la sécurité de ces aménagements extérieurs, surtout lorsqu’ils sont soumis à des conditions climatiques variables.

Les fixations pour le sabot à bretelles JHA doivent être choisies avec soin pour garantir une installation solide et durable. Les boulons et les tirefonds permettent d’ancrer solidement le sabot sur des structures en bois ou en béton. De 8 à 10 mm de diamètre, ils offrent une fixation extrêmement solide, notamment dans les structures soumises à des charges très lourdes, comme les charpentes.
