Pied de poteau réglable en largeur - à SCELLER - Réf. CMS

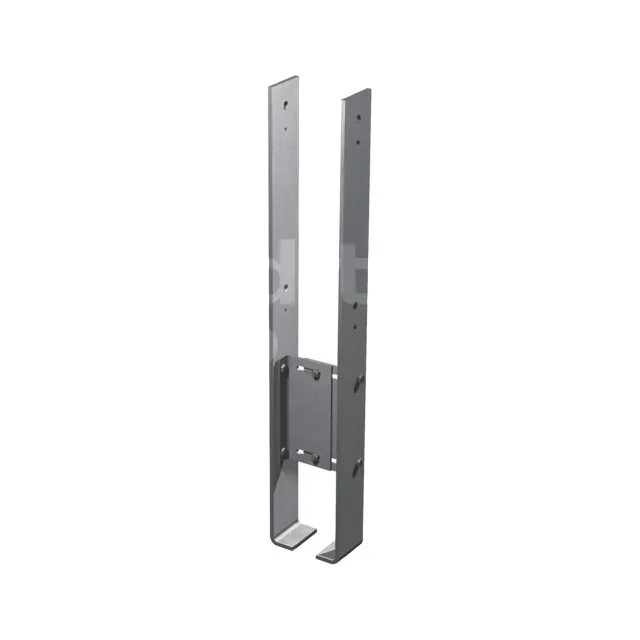

Les pieds de poteaux CMS sont constitués de deux pièces en acier galvanisé pour une utilisation en extérieur. Il s’agit d’un pied de poteau réglable en largeur pour des poteaux allant de 80 à 140 mm.
Caractéristiques
Déclarations de performance :FR-DoP-e07/0285
Agréments techniques :ETA-07/0285
Matière
- Acier S235JR suivant NF EN 10025,
- Finition galvanisation à chaud suivant NF EN ISO 1461,
- Épaisseur 8 mm.
Avantages
- Reprise des moments,
- Pour une structure sans contreventements volontaires,
- Ajustable pour des bois de largeur de 80 à 140 mm,
- Le poteau bois peut être surélevé du béton jusqu’à 200 mm.
Applications
Support
- Porteur : béton.
- Porté : bois massif, bois composite, lamellé-collé
Domaines d’utilisation

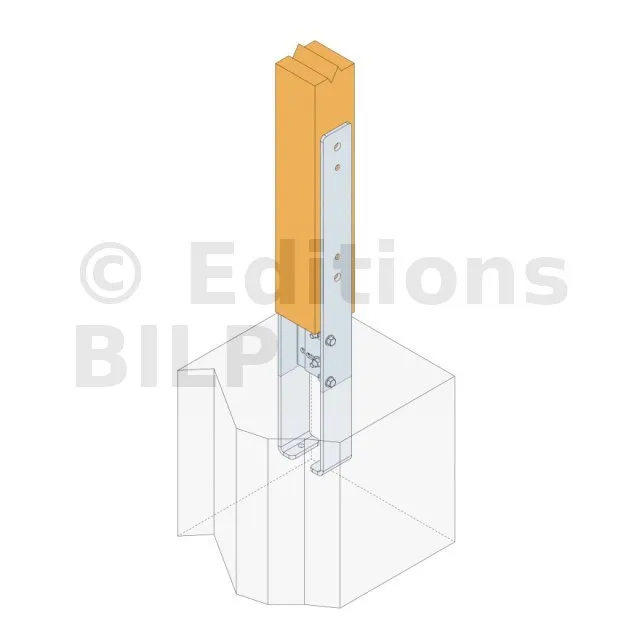

- Le CMS est utilisé pour des structures encastrées (ex : carports ou similaire). Dans tous les cas, il s’agit de structures sans contreventement,

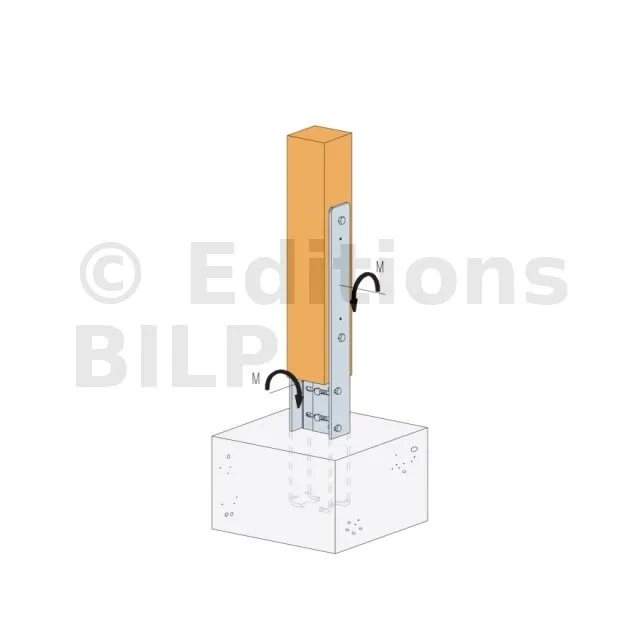

- Le pied de poteau peut reprendre des moments dans les deux directions.
Données techniques

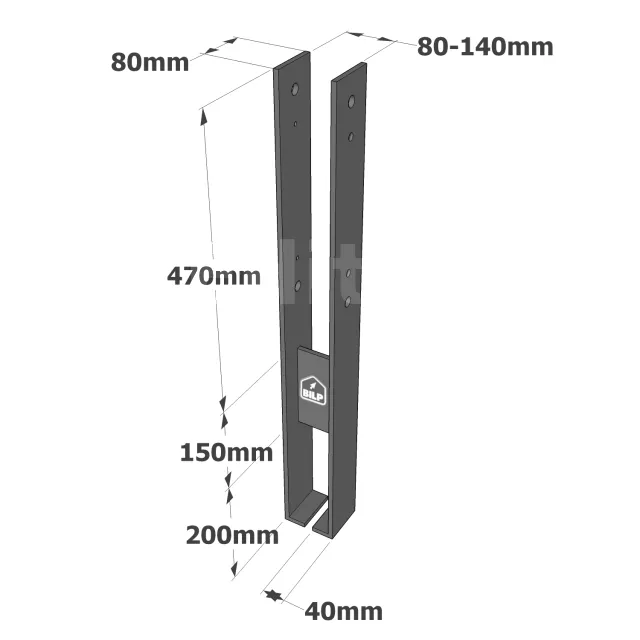

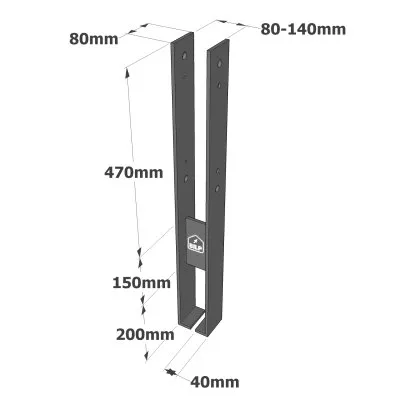

Dimensions
| Références | Dimensions du poteau [mm] | Dimensions [mm] | Perçages flancs | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Largeur | A | B | C | D | E | F | t | Ø6,5 | Ø17 | ||
| Min. | Max. | ||||||||||
| CMS | 80 | 140 | 80-140 | 80 | 470 | 150 | 200 | 40 | 8 | 4 | 4 |
Performances du produit
| Références | Fixations | Valeurs Caractéristiques - Bois C24 | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Sur poteau | R1,k = R2,k [kN] | R3,k [kN] | R4,k [kN] | RM1,k [kNm] | RM2,k [kNm] | |||||
| Quantité | Type | Largeur poteau | Largeur poteau | Largeur poteau | Largeur poteau | Largeur poteau | ||||
| ≥ 80 mm | ≥ 80 mm | ≥ 80 mm | ≥ 80 mm | 80 | 100 | 120 | 140 | |||
| CMS | 2 | M16* | 96.9 | min(74 ; 15/kmod) | min(21.1 ; 19.8/kmod) | min(11.6 ; 7.1/kmod) | 3.9 | 4.8 | 5.8 | 6.8 |
b = largeur du bois [mm]
Avec bulldog type C2 Ø75
Valeurs Caractéristiques simplifiées
| Références | Fixations | Valeurs Caractéristiques - Bois C24 | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Sur poteau | R1,k = R2,k [kN] | R3,k [kN] | R4,k [kN] | RM1,k [kNm] | RM2,k [kNm] | |||||
| Quantité | Type | Largeur poteau | Largeur poteau | Largeur poteau | Largeur poteau | Largeur poteau | ||||
| ≥ 80 mm | ≥ 80 mm | ≥ 80 mm | ≥ 80 mm | 80 | 100 | 120 | 140 | |||
| CMS | 2 | M16* | 96.7 | 21.4 | 21.1 | 10.1 | 3.9 | 4.8 | 5.8 | 6.8 |
- Pour le calcul des valeurs caractéristiques simplifiées, kmod a été choisi égal à 0,7
SIMPSON Strong-Tie
Une fiabilité et un service sans équivalent
Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.
