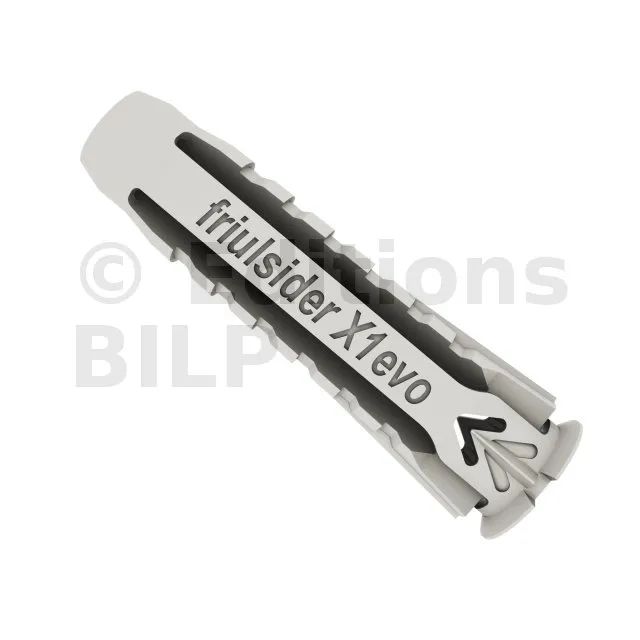

Cheville nylon seule - Réf. 6007001206000

Name: Cheville nylon seule
Brand: SIMPSON Strong-Tie
SKU: REF-6007001206000
Price: 5.75 EUR
Availability: PreOrder

bientôt DISPO

Expédition estimée dans 10 jours.

5€⁷⁵

HT / Boite de 25 pièces

(6.90 € TTC)

Diamètre :
- 12mm
Autres choix

Référence

6007001206000
Longueur

60mm
Conditionnement

Boite de 25 pièces
Fabrication

Française
Matériau

Nylon
Marque

SIMPSON Strong-Tie
Diamètre vis

Ø8 - Ø10mm
Diamètre de perçage

12mm
Prof. d’ancrage nominal, hnom standard

60mm
Profondeur de perçage min. [h1]

70mm

Caractéristiques

Matière

Cheville : nylon.

Avantages

4 segments, se déployant à la pose permettant ainsi un maintien stable et une résistance accrue,
Expansion uniforme augmentant la résistance de la cheville,
Colerette rétractable, permettant à la cheville d’être posée à travers l’élément à fixer pré-positionné,
Colerette fine, permettant une pose à fleur du support,
Ailes anti-rotation,
Forme conique et ailes sous tête, permettant un excellent maintien de la cheville même si le perçage est irrégulier,
Nylon flexible : la cheville peut être disposé à la main et le couple de vissage est réduit.

Application

Domaines d’utilisation

Menuiserie,
Installation électrique et de plomberie.

Supports

béton cellulaire

béton

brique alvéolaire

brique creuse

brique pleine

pierre naturelle

plaque de plâtre

Dimensions cheville seule

Références		Dimensions [d0xL] [mm]	Ø vis (Min/Max)	Ø perçage [d0] [mm]	Profondeur mini perçage* [h1] [mm]	Profondeur d’ancrage nominale* [hnom] [mm]
6007000603000	X1 evo	Ø6x30	Ø4 - Ø5	6	40	30
6007000804000		Ø8x40	Ø4,5 - Ø6	8	50	40
6007001005000		Ø10x50	Ø6 - Ø8	10	60	50
6007001206000		Ø12x60	Ø8 - Ø10	12	70	60

* les valeurs sont données pour la pose sur support compact ou alvéolaire.

* Valeurs de chargement, veuillez vous référer au document dans l’onglet "télécharger" de la page.

* Ces valeurs sont à titres indicatifs.

SIMPSON Strong-Tie

Une fiabilité et un service sans équivalent

Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.

Mise en oeuvre

Percer et nettoyer

Insérer la cheville

Visser

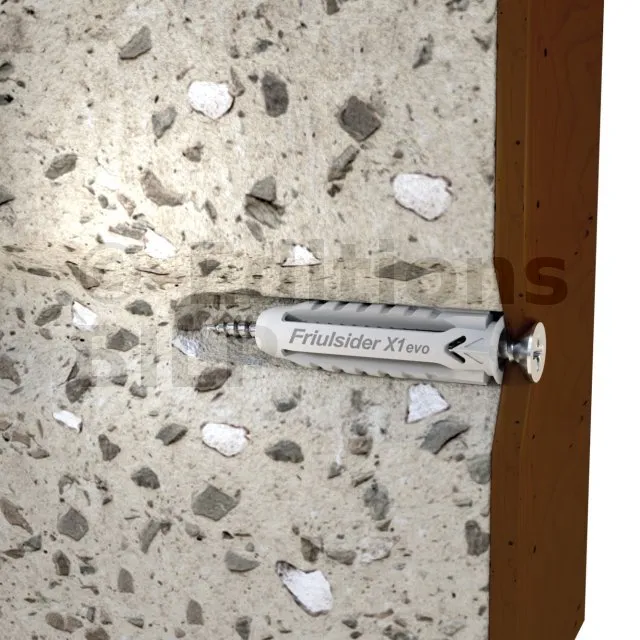

Cheville dans le béton

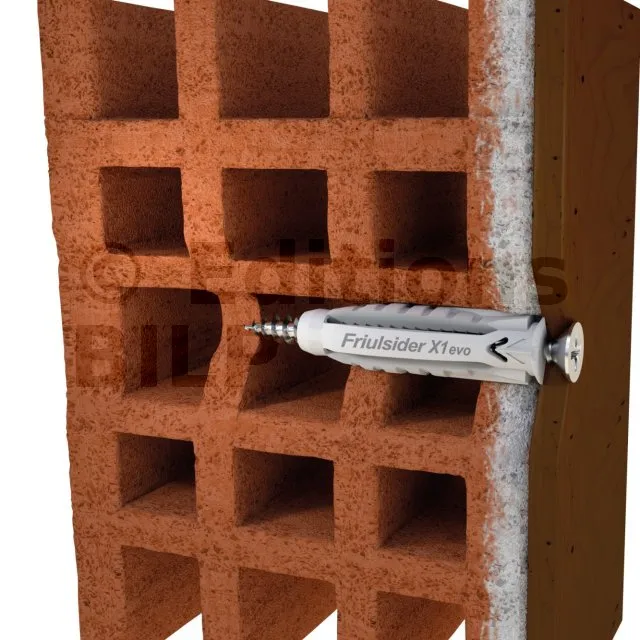

Cheville dans les briques alvéolaires

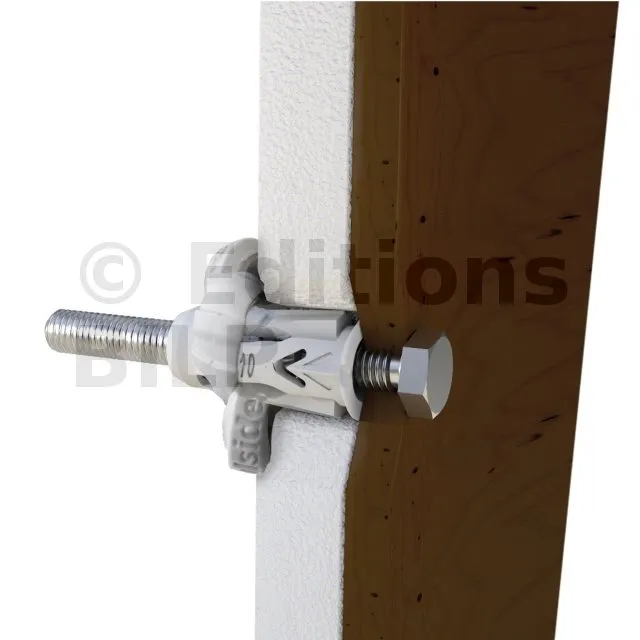

Cheville dans la plaque de plâtre

Données de mise en oeuvre et charges recommandées

Ancrage unique grandes distances d’espacement ancrage et bord.

Cheville				Ø6x30						Ø8x40						Ø10x50						Ø12x60
Prof. de perçage.		h1	mm	40						50						60						70
Prof. d’ancrage nom.		hnom	mm	30						40						50						60
Diamètre de perçage		d0	mm	6						8						10						12
Diamètre et type de vis		d	mm	Aggl.Ø4	Aggl.Ø4,5	Aggl.Ø5	BoisØ4	BoisØ5	Métr.M4	Aggl.Ø4,5	Aggl.Ø5	Aggl.Ø6	BoisØ5	BoisØ6	Métr.M5	Aggl.Ø6	Aggl.Ø8	BoisØ6	BoisØ7	BoisØ8	Métr.M6	Aggl.Ø8	BoisØ8	BoisØ10	Métr.M8
Béton C20/C25(2)	Traction	Nrd	kN	0,12	0,22	0,35	0,21	0,46	0,17	0,26	0,49	0,73	0,56	0,84	0,35	0,70	1,65	0,87	1,74	1,74	0,70	0,72	1,14	2,00	0,95
	Traction	N	kN	0,09	0,16	0,25	0,15	0,33	0,12	0,19	0,35	0,52	0,40	0,60	0,25	0,50	1,18	0,62	1,24	1,24	0,50	0,52	0,82	1,48	0,68
	Cisaill.	Vrd	kN	0,25	0,32	0,63	0,32	0,70	0,32	0,35	0,70	1,05	0,70	1,12	0,42	1,00	1,54	1,05	1,54	1,96	0,84	1,54	1,54	2,80	1,54
	Cisaill.	V	kN	0,18	0,23	0,45	0,23	0,50	0,23	0,25	0,50	0,75	0,50	0,80	0,30	0,70	1,10	0,75	1,10	1,40	0,60	1,10	1,10	2,00	1,10
Brique pleine(2)	Traction	Nrd	kN	0,15	0,25	0,42	0,27	0,45	0,21	0,21	0,36	0,78	0,59	1,00	0,49	0,84	1,75	1,12	1,75	2,24	1,00	0,86	1,26	2,24	1,28
	Traction	N	kN	0,11	0,18	0,30	0,19	0,32	0,15	0,15	0,26	0,56	0,42	0,70	0,35	0,60	1,25	0,80	1,25	1,60	0,70	0,62	0,90	1,60	0,92
	Cisaill.	Vrd	kN	0,25	0,32	0,63	0,32	0,70	0,32	0,28	0,49	1,05	0,70	1,26	0,56	1,12	1,54	1,40	1,54	1,96	1,12	1,54	1,54	2,80	1,54
	Cisaill.	V	kN	0,18	0,23	0,45	0,23	0,50	0,23	0,20	0,35	0,75	0,50	0,90	0,40	0,80	1,10	1,00	1,10	1,40	0,80	1,10	1,10	2,00	1,10
Brique creuse(3)	Traction	Nrd	kN	0,11	0,17	0,21	0,18	0,25	0,15	0,21	0,29	0,39	0,38	0,56	0,30	0,36	0,70	0,50	0,77	0,85	0,49	0,63	0,64	1,12	0,70
	Traction	N	KN	0,08	0,12	0,15	0,13	0,18	0,11	0,15	0,21	0,28	0,27	0,40	0,21	0,26	0,50	0,36	0,55	0,61	0,35	0,45	0,46	0,80	0,50
	Cisaill.	Vrd	kN	0,17	0,28	0,41	0,28	0,45	0,28	0,24	0,35	0,46	0,45	0,63	0,37	0,44	0,81	0,59	0,85	0,98	0,58	0,84	1,12	1,68	1,12
	Cisaill.	V	kN	0,12	0,20	0,29	0,20	0,32	0,20	0,18	0,25	0,33	0,32	0,45	0,26	0,32	0,58	0,42	0,60	0,70	0,41	0,60	0,80	1,20	0,80
Double brique creuse UNI(3)	Traction	Nrd	kN	0,12	0,17	0,25	0,19	0,33	0,15	0,21	0,29	0,42	0,38	0,56	0,35	0,39	0,72	0,59	0,79	0,88	0,52	0,49	0,56	0,82	0,58
	Traction	N	kN	0,09	0,12	0,18	0,14	0,24	0,11	0,15	0,21	0,30	0,27	0,40	0,25	0,28	0,51	0,42	0,56	0,63	0,37	0,35	0,40	0,59	0,42
	Cisaill.	Vrd	kN	0,18	0,31	0,42	0,28	0,56	0,28	0,28	0,35	0,48	0,45	0,67	0,42	0,50	0,81	0,70	0,88	1,08	0,61	0,63	0,84	0,98	0,84
	Cisaill.	V	kN	0,13	0,22	0,30	0,20	0,40	0,20	0,20	0,25	0,34	0,32	0,48	0,30	0,36	0,58	0,50	0,63	0,77	0,44	0,45	0,60	0,70	0,60
Plaque de plâtre 12.5 mm	Traction	Nrd	kN	0,07	0,07	0,07	0,07	0,07	0,07	0,11	0,11	0,11	0,11	0,11	0,14	0,14	0,14	0,14	0,14	0,14	0,14	0,14	0,14	0,14	0,15
	Traction	N	kN	0,05	0,05	0,05	0,05	0,05	0,05	0,08	0,08	0,08	0,08	0,08	0,08	0,10	0,10	0,10	0,10	0,10	0,10	0,10	0,10	0,10	0,11
	Cisaill	Vrd	kN	0,10	0,10	0,10	0,10	0,10	0,08	0,14	0,14	0,14	0,14	0,14	0,14	0,17	0,17	0,17	0,17	0,17	0,17	0,17	0,17	0,17	0,17
	Cisaill	V	kN	0,07	0,07	0,07	0,07	0,07	0,06	0,10	0,10	0,10	0,10	0,10	0,10	0,12	0,12	0,12	0,12	0,12	0,10	0,12	0,12	0,12	0,12
Béton cellulaire(2)	Traction	Nrd	kN	0,07	0,08	0,12	0,11	0,14	0,12	0,15	0,21	0,26	0,24	0,26	0,25	0,35	0,42	0,35	0,42	0,42	0,39	0,43	0,49	0,60	0,53
	Traction	N	kN	0,05	0,06	0,09	0,08	0,10	0,09	0,11	0,15	0,19	0,17	0,19	0,18	0,25	0,30	0,25	0,30	0,30	0,28	0,31	0,35	0,43	0,38
	Cisaill.	Vrd	kN	0,11	0,14	0,17	0,14	0,18	0,17	0,18	0,28	0,31	0,28	0,32	0,31	0,42	0,49	0,42	0,49	0,49	0,45	0,70	0,70	0,70	0,70
	Cisaill.	V	kN	0,08	0,10	0,12	0,10	0,13	0,12	0,13	0,20	0,22	0,20	0,23	0,22	0,30	0,35	0,30	0,35	0,35	0,32	0,50	0,50	0,50	0,50
Distance du bord(4)		C	mm	55						70						90						110
Entraxe(4)		S	mm	55						60						75						90

1kN ≈ 100 kg
(1) Les charges recommandées proviennent des charges ultimes moyennes et comprennent les facteurs de sécurité totaux g=6.
(2) Matériau de base sans plâtre.
(3) Matériau de base avec une épaisseur de plâtre d’environ 10 - 15 mm.
(4) En cas de briques cassées, doubler les distances indiquées

NOTE : Le couple doit être régulé selon le type de mise en oeuvre et le matériau de base. En l’absence de marquages CE, les charges recommandées découlent des essais
réalisés dans le laboratoire de Friulsider selon les normes appropriées. Les valeurs de charge ne sont valables que si la mise en oeuvre a été correctement effectuée. L’ingénieur
concepteur est responsable de la conception et du calcul de la fixation.
