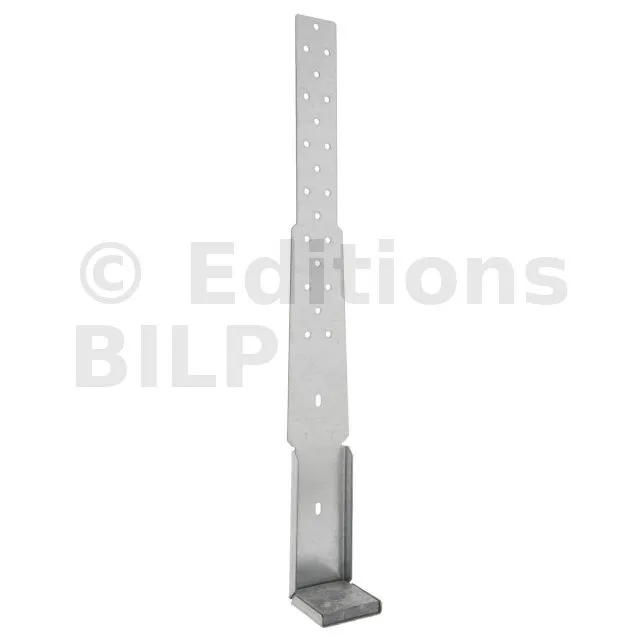

Ancrage pour montants d’ossature multi-applications 55x484x53mm épaisseur 2mm - Réf. MAH485/2

L‘ancrage pour montant d’ossature MAH485/2 et sa rondelle sont préconisés pour renforcer les murs à ossature bois soumis à des efforts de soulèvement.

bientôt DISPO
Expédition estimée dans 10 jours.
132€26
  HT  / Ancrage
(158.71 € TTC)
    • 55mm
    • 53mm
    • 484mm
  • Autres choix

  • Référence
    MAH485/2
  • Epaisseur
    2mm
  • Fabrication
    Française
  • Matériau
    MAH485/2 : acier galvanisé S250GD + Z275 suivant NF EN 10346 ; Rondelle US50/50/8G (fournie) : acier S235JR + finition galvanisation à chaud
  • Marque
    SIMPSON Strong-Tie
  • Contenu
    Ancrage pour montants d'ossature multi-applications + Rondelle US50/50/8G
  • Perçages Aile B
    1Ø18
  • Perçages Aile A
    23Ø5
  • Largeur (E)
    40mm
  • Profondeur (D)
    12mm
  • Largeur
    55mm

Caractéristiques

Agréments techniques : ETA-07/0285 ;
Déclarations de performance : FR-DoP-e07/0285 ;

Matière

  • MAH485/2 : acier galvanisé S250GD + Z275 suivant NF EN 10346 (épaisseur : 2 mm),
  • Rondelle US50/50/8G (fournie) : acier S235JR + finition galvanisation à chaud (épaisseur : 8mm)..

Avantages

  • Ancrage de faible largeur utilisable sur montants d‘ossature de largeur 45 mm,

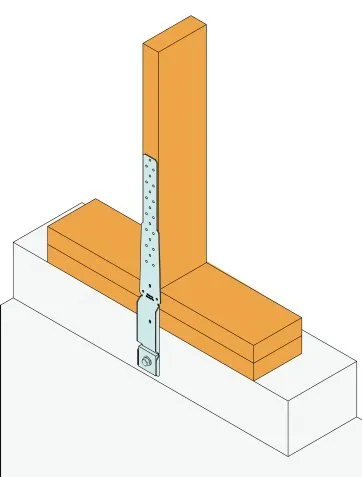

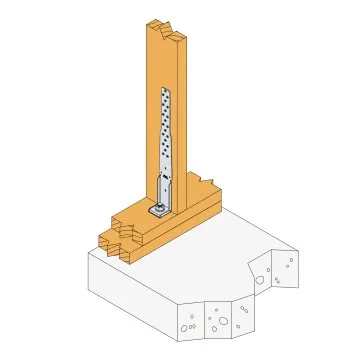

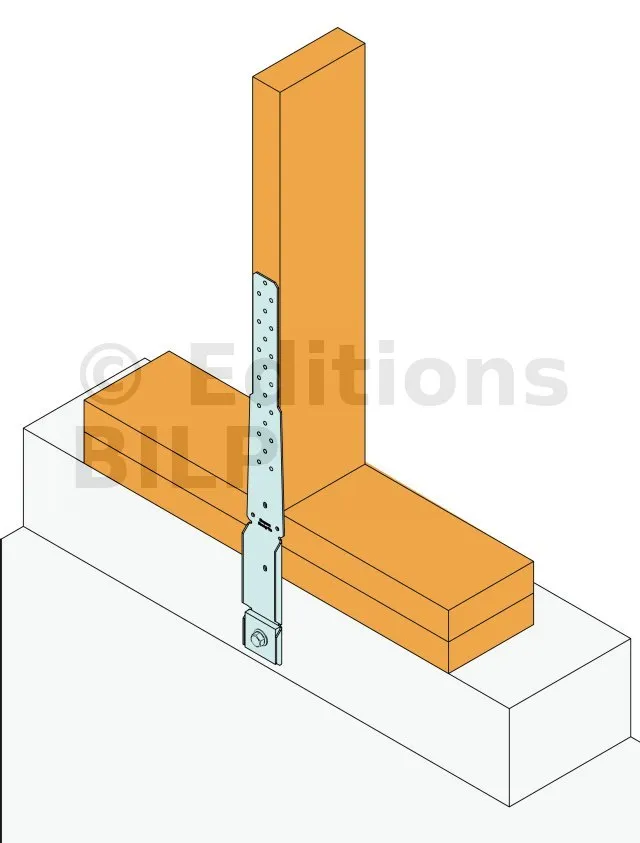

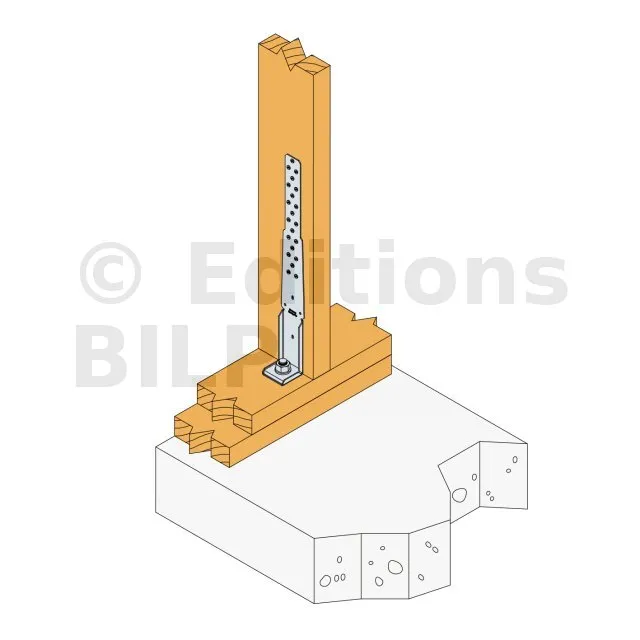

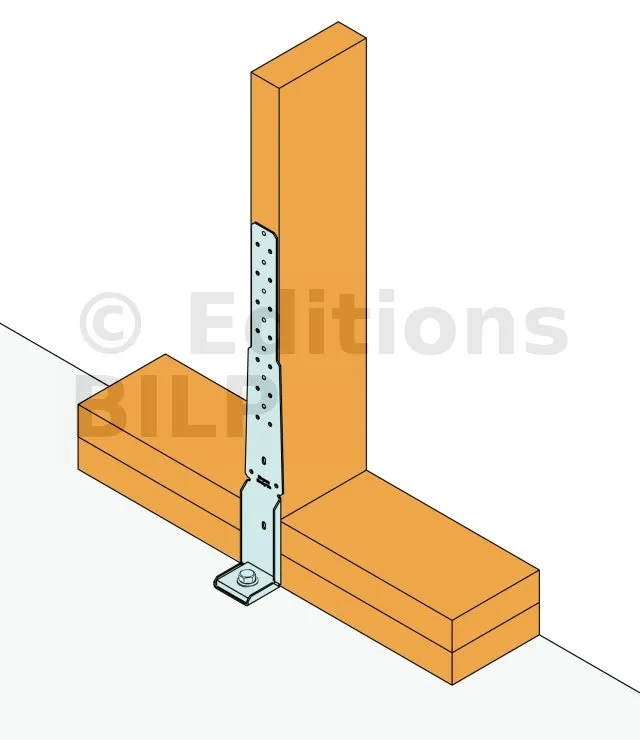

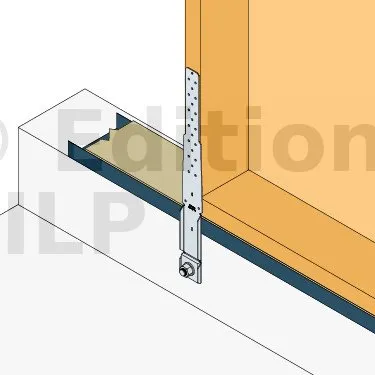

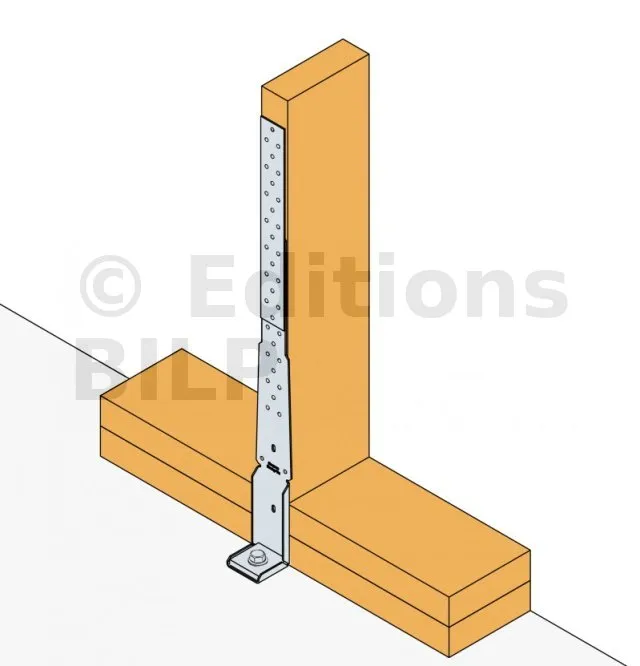

  • Sa double configuration (pliable sur chantier) lui permet d‘ancrer solidement le mur ossature bois sur un acrotère ou sur la dalle béton (préconisé en zone sismique),
  • Renforce la connexion montant - lisse basse en empêchant le soulèvement du montant,
  • Rondelle fournie et pré-montée sur l’équerre.

Applications

Support

  • Porteur : bois, béton,
  • Porté : bois.

Domaines d’utilisation

  • Montants ossature bois.

Données techniques

Dimensions


Bloc bancheur 50 x 20 x 20 [cm] ou bloc bancheur 50 x 20 x 25 [cm]
Exemple de planning

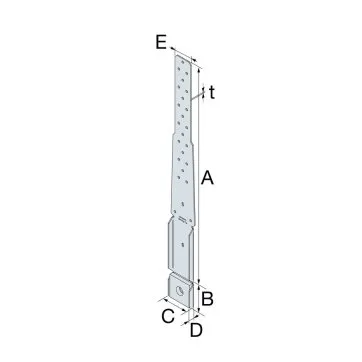

RéférencesDimensions poutre [mm]Dimensions [mm]Aile AAile B

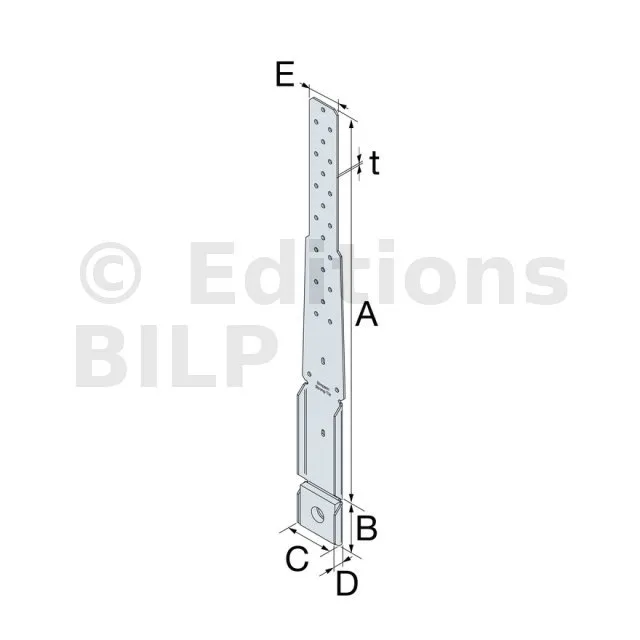

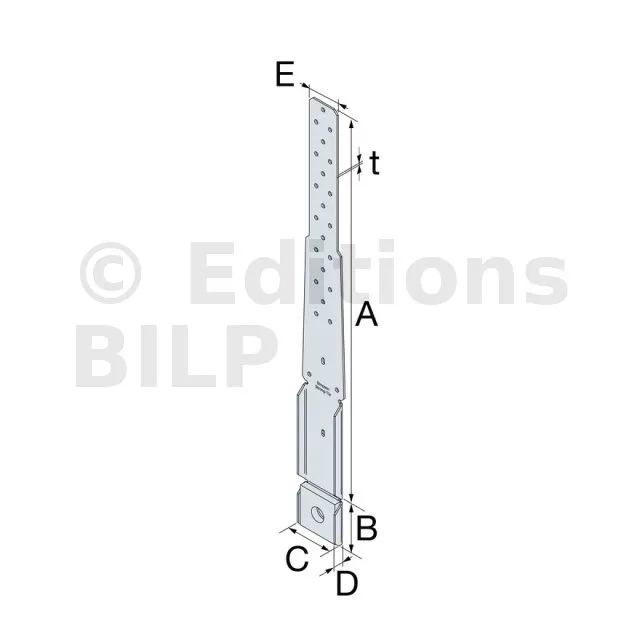

Largeur A B C D E t Ø5 Ø18
Min
MAH485/2 45 484 53 55 12 40 2 23 1

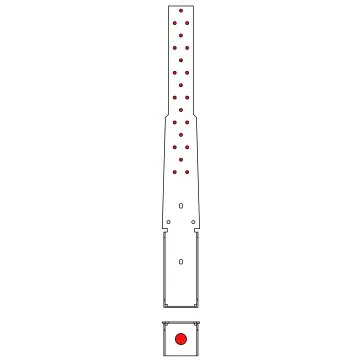

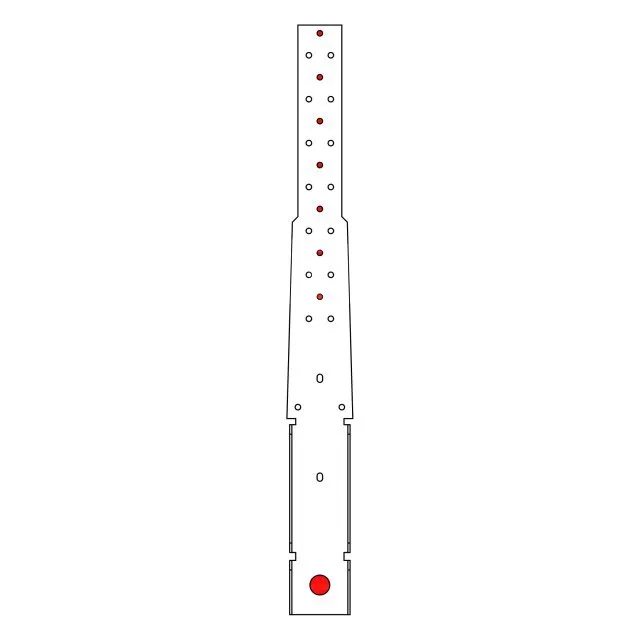

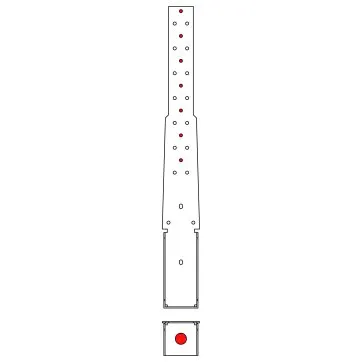

Valeurs Caractéristiques - Bois sur support rigide - Clouage minimum

Bloc bancheur 50 x 20 x 20 [cm] ou bloc bancheur 50 x 20 x 25 [cm]
Lisseuse magnésium
RéférencesValeurs Caractéristiques - Bois sur support rigide - Clouage minimum
Fixations Valeurs Caractéristiques - Bois C24 [kN]
Aile A Aile B R1,k - A plat R1,k - Plié
Qté Type Qté Type CNA4.0x35 CNA4.0x40 CNA4.0x50 CNA4.0x60 CNA4.0x35 CNA4.0x40 CNA4.0x50 CNA4.0x60
MAH485/2 7 CNA 1 Ø16 min(8.7 ;18.7/kmod) min(9.6 ;18.7/kmod) min(11.6 ;18.7/kmod) min(12.3 ;18.7/kmod) min(8.7 ;24.6/kmod) min(9.6 ;24.6/kmod) min(11.6 ;24.6/kmod) min(12.3 ;24.6/kmod)

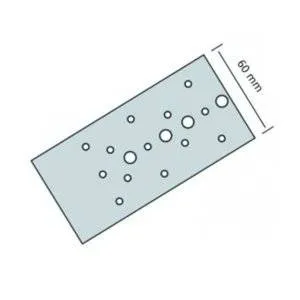

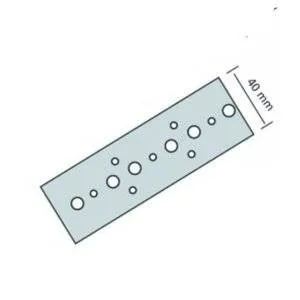

Il est possible d’augmenter la reprise de charge au soulèvement du MAH485/2 en l’associant à un feuillard perforé FP40/2 ou FP60/2. Pour plus d’information, consultez la partie "Mise en œuvre" ainsi que notre ETE-07/0285.

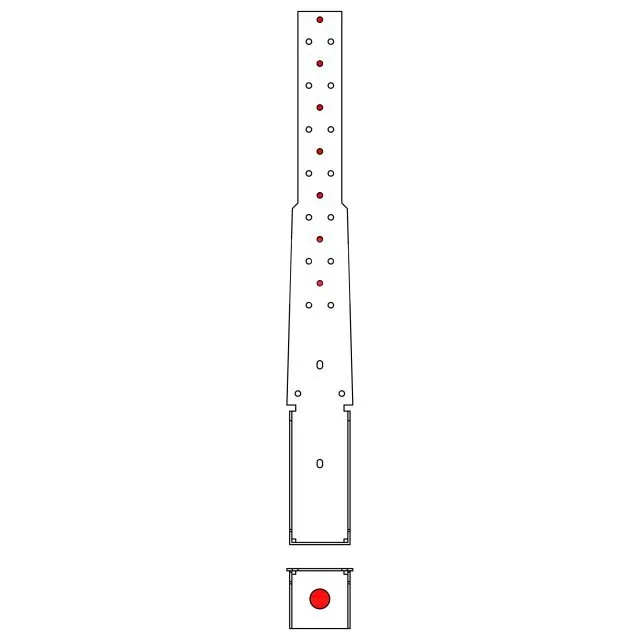

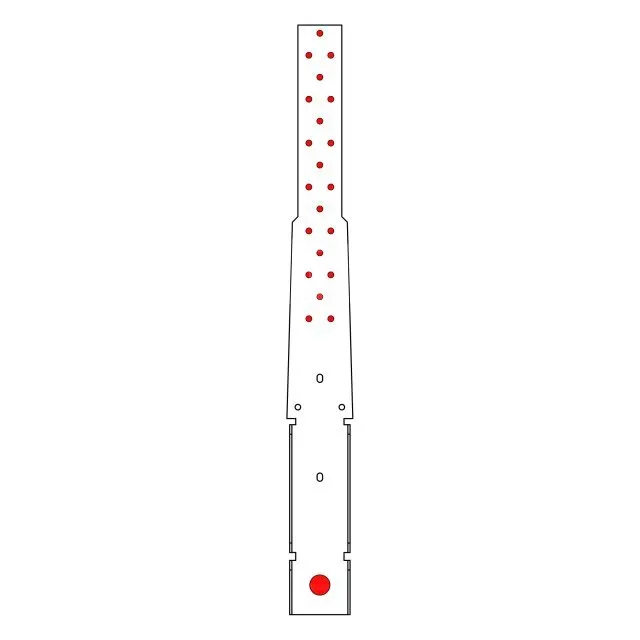

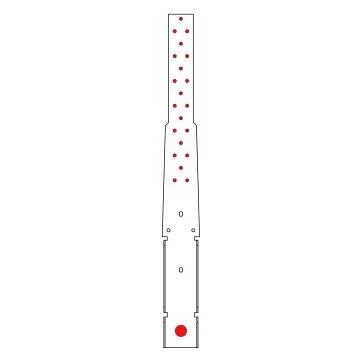

Valeurs Caractéristiques - Bois sur support rigide - Clouage maximum

Bloc bancheur 50 x 20 x 20 [cm] ou bloc bancheur 50 x 20 x 25 [cm]
Lisseuse magnésium
RéférencesValeurs Caractéristiques - Bois sur support rigide - Clouage maximum
Fixations Valeurs Caractéristiques - Bois C24 [kN]
Aile A Aile B R1,k - A plat R1,k - Plié
Qté Type Qté Type CNA4.0x35 CNA4.0x40 CNA4.0x50 CNA4.0x60 CNA4.0x35 CNA4.0x40 CNA4.0x50 CNA4.0x60
MAH485/2 21 CNA 1 Ø16 min(22.1 ;18.7/kmod) min(24.3 ;18.7/kmod) min(29.5 ;18.7/kmod) min(31.4 ;18.7/kmod) min(22.1 ;24.6/kmod) min(24.3 ;24.6/kmod) min(29.5 ;24.6/kmod) min(31.4 ;24.6/kmod)

Il est possible d’augmenter la reprise de charge au soulèvement du MAH485/2 en l’associant à un feuillard perforé FP40/2 ou FP60/2. Pour plus d’information, consultez la partie "Mise en œuvre" ainsi que notre ETE-07/0285.

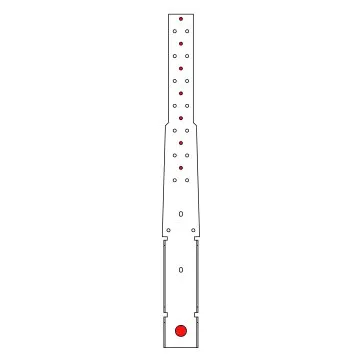

Valeurs Caractéristiques simplifiées - Bois sur support rigide - Clouage minimum

Un ouvrier en train de vibrer le béton
Lisseuse magnésium
RéférencesValeurs Caractéristiques - Bois sur support rigide - Clouage minimum
Fixations Valeurs caractéristiques simplifiées - Bois C24 [kN]
Aile A Aile B R1,k - A Plat R1,k - Plié
Qté Type Qté Type CNA4.0x35 CNA4.0x40 CNA4.0x50 CNA4.0x60 CNA4.0x35 CNA4.0x40 CNA4.0x50 CNA4.0x60
MAH485/2 7 CNA 1 Ø16 8.7 9.6 11.6 12.3 8.7 9.6 11.6 12.3

Les valeurs caractéristiques publiées sont basées sur une durée de charge à court terme et une classe de service 2, selon l’EC5 (EN 1995) - kmod = 0,9. Pour des durées de charge et des classes de service différentes, se référer au tableau "Valeurs Caractéristiques" général, dans lequel le coefficient kmod peut être ajusté.

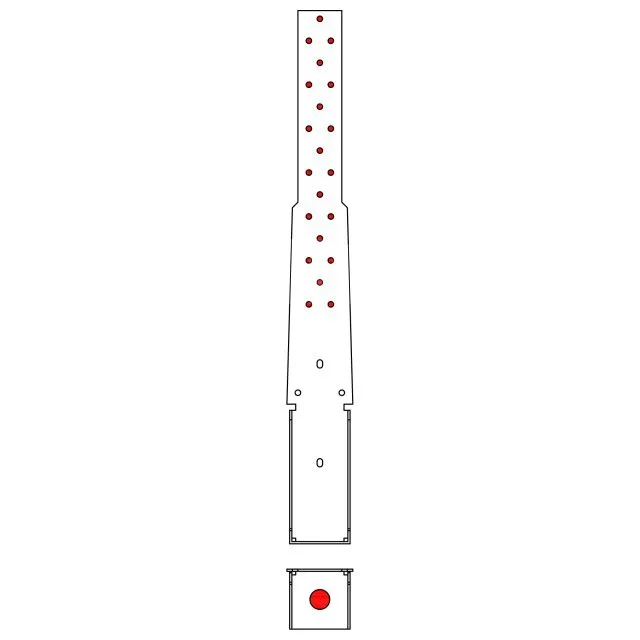

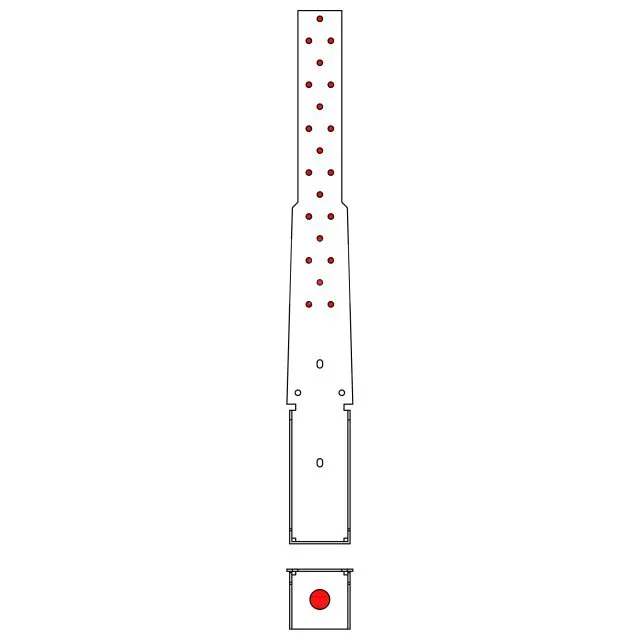

Valeurs Caractéristiques simplifiées - Bois sur support rigide - Clouage maximum

Bloc bancheur 50 x 20 x 20 [cm] ou bloc bancheur 50 x 20 x 25 [cm]
Lisseuse magnésium
RéférencesValeurs Caractéristiques - Bois sur support rigide - Clouage maximum
Fixations Valeurs caractéristiques simplifiées - Bois C24 [kN]
Aile A Aile B R1,k - A Plat R1,k - Plié
Qté Type Qté Type CNA4.0x35 CNA4.0x40 CNA4.0x50 CNA4.0x60 CNA4.0x35 CNA4.0x40 CNA4.0x50 CNA4.0x60
MAH485/2 21 CNA 1 Ø16 17 17 17 17 22.1 22.4 22.4 22.4

Les valeurs caractéristiques publiées sont basées sur une durée de charge à court terme et une classe de service 2, selon l’EC5 (EN 1995) - kmod = 0,9. Pour des durées de charge et des classes de service différentes, se référer au tableau "Valeurs Caractéristiques" général, dans lequel le coefficient kmod peut être ajusté.
