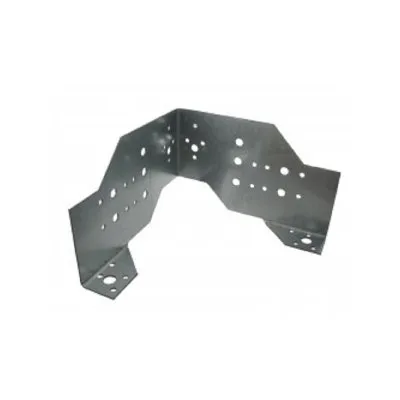

Connecteur pour panneaux bois - Réf. FCC_25

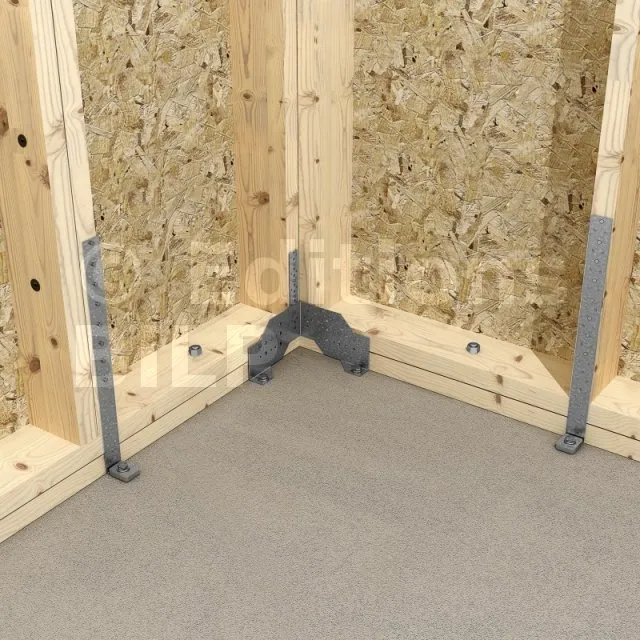

Le connecteur pour panneau bois FCC assure la liaison de murs d‘ossature sur dalle béton. Les trous de pointes et de boulons permettent d‘adapter la fixation en fonction des configurations. Cette référence peut éventuellement être associée à un feuillard perforé type FP30 à fixer sur les montants.
-
RéférenceFCC_25
-
Epaisseur2mm
-
FabricationFrançaise
-
MatériauAcier galvanisé S250GD + Z275 suivant NF EN 10346
-
MarqueSIMPSON Strong-Tie
-
Largeur (B)190mm
-
Perçages Aile B6Ø3.8
-
Perçages Aile A6Ø3.8
-
Hauteur (C)118mm
-
Profondeur (A)190mm
-
PerçagesDalle béton : Ø12 ; Panneaux bois : Ø5 - Ø9
Caractéristiques
Matière
- Acier galvanisé S250GD + Z275 suivant NF EN 10346.
- Epaisseur : 2 mm.
Avantages
- Produit idéal pour la Maison Ossature Bois,
- Bonne visibilité des lisses et bas de montants,
- Complémentaire du feuillard FP30.
Applications
Support
- Porteur : bois, béton,
- Porté : bois.
Domaines d’utilisation
- Montants ossature bois.
Données techniques
Dimensions
La réalisation d’une hotte n’est pas obligatoire. Toutefois, elle permet d’apporter une touche d’esthétisme supplémentaire à votre barbecue mais elle présente aussi d’autres avantages. En effet, elle permet également d’évacuer les fumées, les gaz de combustion et la vapeur, de recueillir les graisses et offre donc un confort supplémentaire aux utilisateurs du barbecue mais également aux invités.
Elle est placée au-dessus du foyer et n’a pas de hauteur standard mais celle-ci dépendra du matériau employé ainsi que de l’esthétisme souhaitée. Toutefois, une hauteur aux alentours de 90 cm est préférable.
Si vous ne souhaitez pas le réaliser vous-même, il en existe des préfabriqués sur le marché. Ainsi, il ne vous suffira que de les installer.

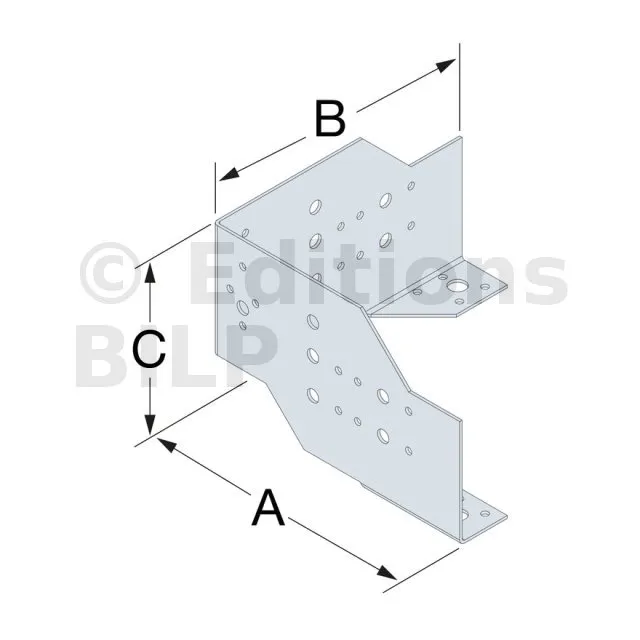

Références | Dimensions [mm] | Perçages | ||||
---|---|---|---|---|---|---|
A | B | C | Ep. | Dalle béton | Panneaux bois | |
FCC | 190 | 190 | 118 | 2 | Ø12 | Ø5 - Ø9 |
SIMPSON Strong-Tie
Une fiabilité et un service sans équivalent
Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.
Fixations
Sur le panneau bois :
- Pointes annelées : CNA4,0X50,
- Boulons : Ø8 mm.
Support béton :

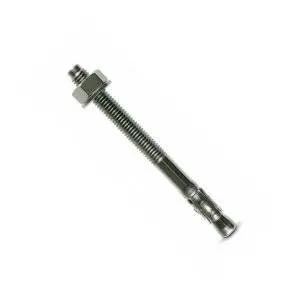

- Cheville mécanique : goujon WA M12
- Ancrage chimique : résine AT-HP + tige filetée LMAS M12-150/35
Installation
1. Fixer le FCC sur la dalle béton à l’aide d’ancrages mécaniques ou chimiques Ø12 mm.
2. Fixer le FCC a la lisse basse de la structure à l’aide de pointes annelées CNA4,0X50.

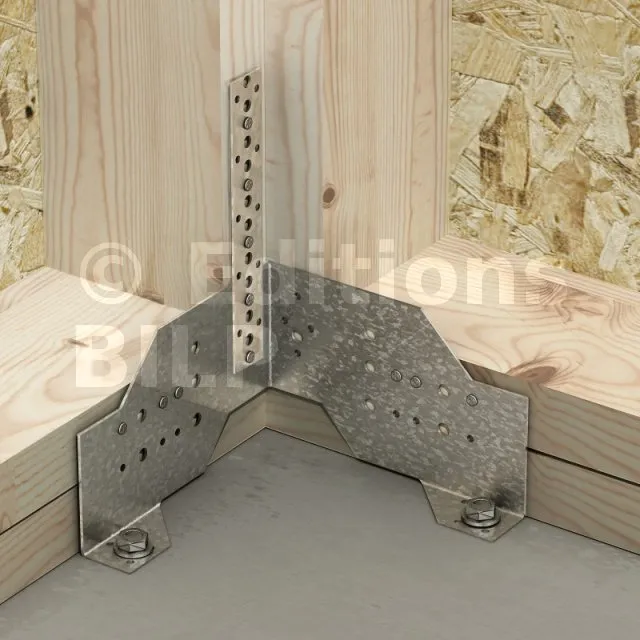

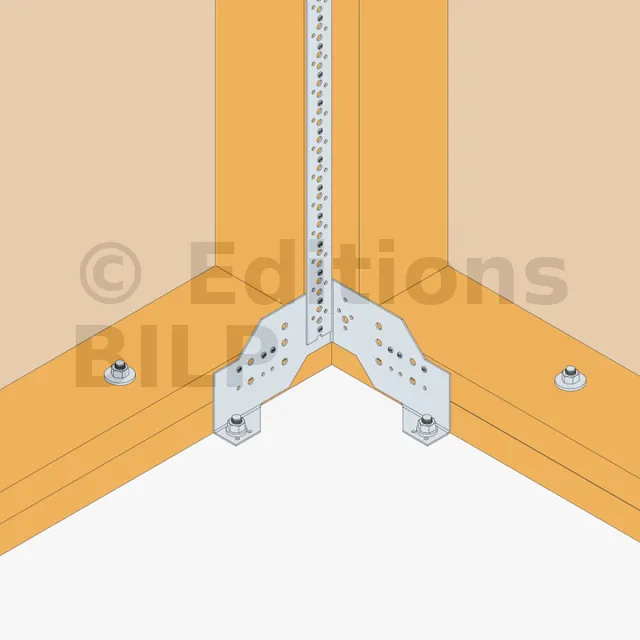

3. Pour reprendre des efforts au soulèvement, associer le FCC à un feuillard perforé FP, en alignant les perçages des deux pièces et fixer à l’aide de pointes annelées CNA4,0X50.
La taille du foyer est directement liée au nombre de convives, les personnes composant le foyer ou celles qui sont régulièrement invitées aux grillades. Comme c’est fixe, il faudra prévoir des mesures assez larges puisqu’une fois mis en place, il sera difficile de le remplacer. Si vous projetez d’inviter souvent des amis, un foyer pour environ 10 personnes vous sera nécessaire.
Après avoir défini vos besoins et en fonction de votre budget, il est important que vous achetiez préalablement les accessoires indispensables pour votre futur barbecue et notamment la grille. En effet, il est plus judicieux que ce soit les éléments constituants le foyer qui s’adaptent à la grille et non le contraire car dans ce cas il vous sera plus difficile de trouver la grille appropriée.

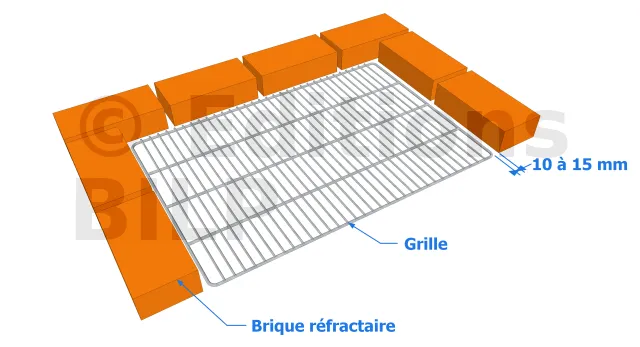

Les dimensions intérieures de votre foyer devront être supérieures de 10 à 15 mm de part et d’autre de la grille.
La hauteur du foyer devra être de même niveau que le plan de travail pour des raisons pratiques.
De plus, la grille de cuisson devra se situer à au moins 10 cm au-dessus des braises afin que les aliments ne soient pas brûlés.
Avant de se lancer dans la construction d’un barbecue en maçonnerie, il faut s’assurer que votre jardin possède une place adéquate. En effet, on ne peut pas le placer n’importe où car il existe des règles à respecter.

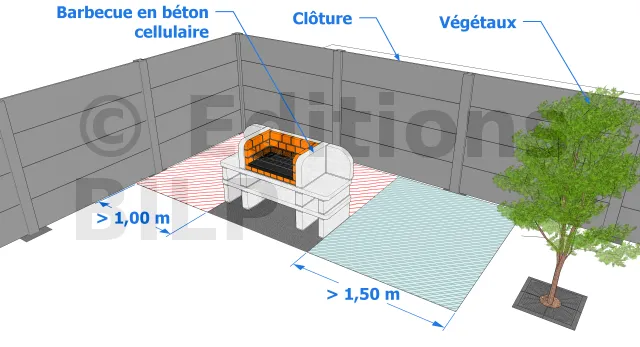

Il doit être placé à 1 m au minimum de la clôture ou d’un mur mitoyen.
Pour une question de sécurité, il faut choisir un emplacement à l’abri ou le placer dos aux vents dominants et loin des végétaux. Il faut également éviter de l’adosser directement contre un mur de votre maison pour que ce dernier ne soit pas noirci par les fumées. La solution idéale est de le réaliser dans un lieu dégagé, sur un périmètre d’au moins 1,50 m pour éviter les risques d’incendie.
