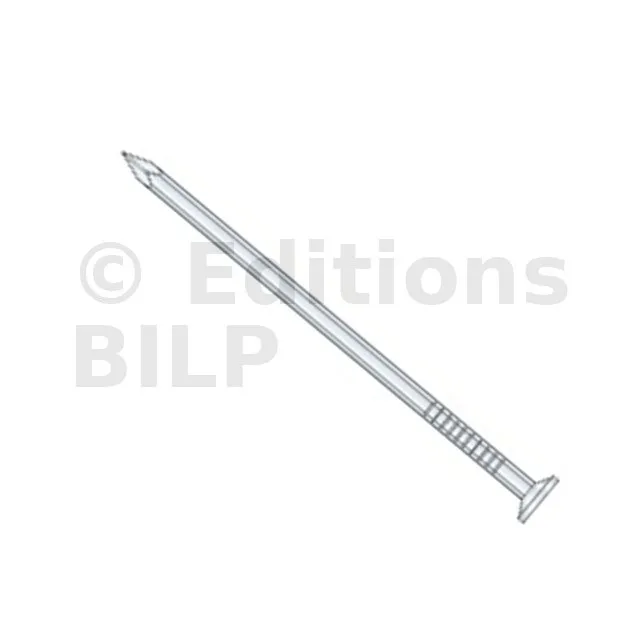

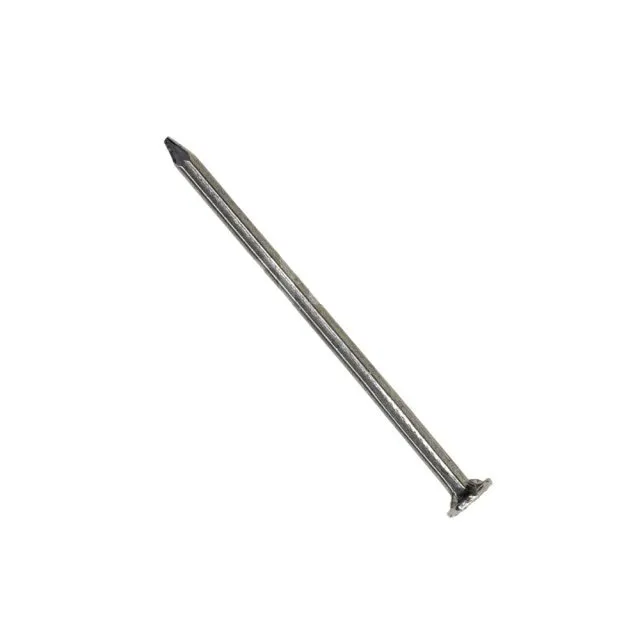

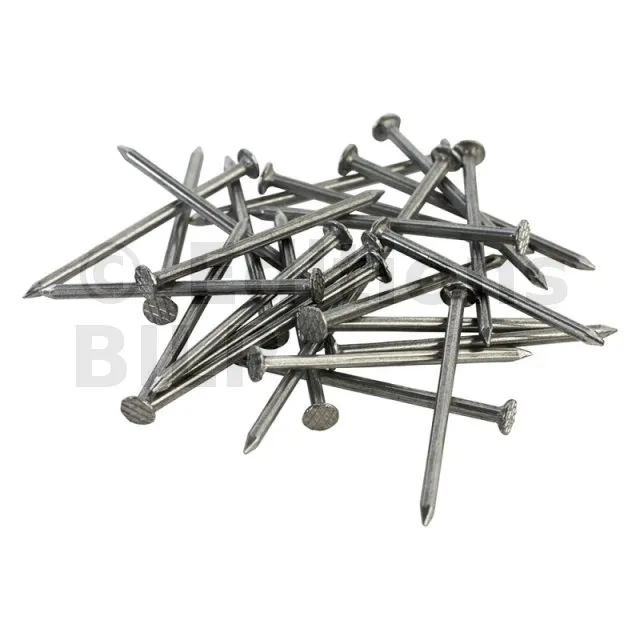

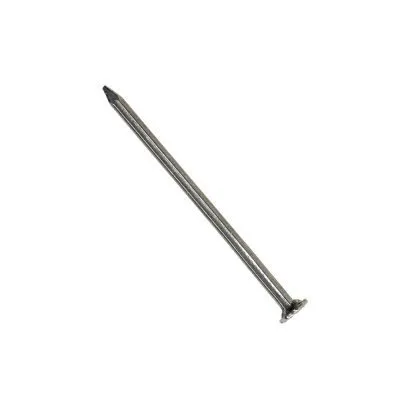

Pointe cannelée tête plate - Inox A4 - FIRKS2.8X75- CDT : 250pcs - Réf. 74190
La pointe cannelée tête plate FIRKS est préconisée pour l’assemblage bois sur bois en milieu corrosif.
-
Référence74190
-
Fabricationfrançaise
-
MarqueSIMPSON Strong-Tie
-
Diamètre de la tête6.4mm
Caractéristiques
Déclarations de performance : FR-DoP-h13/0009.pdf ;
Matière
- Acier inoxydable A4 (316) suivant NF EN 10088.
Avantages
- Forme cannelée : résistance à l’arrachement 25% supérieure à une pointe ronde ou carrée,
- Fend moins le bois qu’une pointe ronde ou carrée,
- Adaptée pour un usage extérieur.
Applications
Support
- Bois.
Domaines d’utilisation

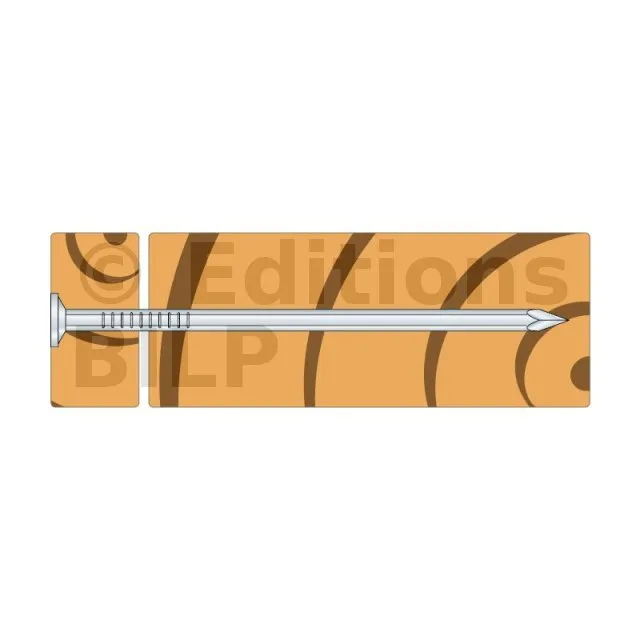

- Fixation d’éléments bois sur bois en extérieur,
- Assemblages bois.
Données techniques
Dimensions
Pour pouvoir assembler plusieurs cages, la notice du fabricant vous donnera des informations pour la liaison des cages entre elles.

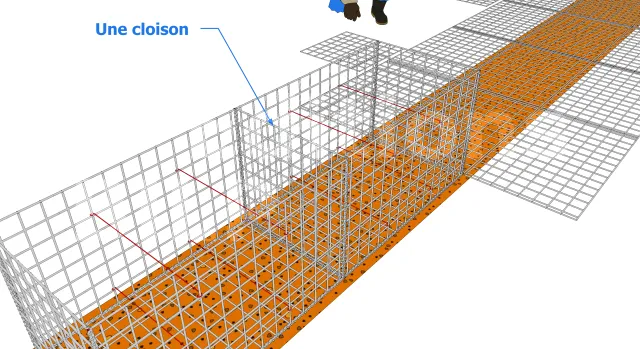

Il n’est pas nécessaire de doubler les cloisons de séparation entre deux gabions. En effet, pour une longue clôture en gabion, une cloison tous les mètres est largement suffisante. Cette disposition vous permettra de faire des économies non négligeables.
Pour renforcer la structure, vous pouvez lier entre eux les gabions formant une rangée horizontale à l’aide d’agrafes métalliques. Vous pouvez louer une agrafeuse pneumatique si votre mur en gabion couvre une surface assez importante.

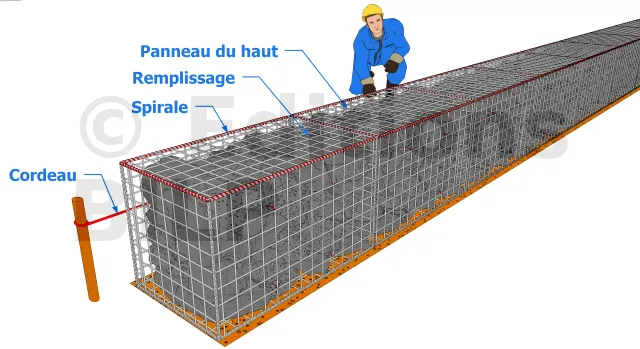

Une fois tous les gabions en place, vous pouvez procéder à leur remplissage afin de les maintenir au sol. Toutefois, il est recommandé de vérifier l’alignement grâce à un cordeau et un piquet avant de commencer le remplissage.
L’opération de remplissage peut se faire à la main si votre chantier est de petite envergure, mais dans le dans le cas contraire, nous vous conseillons de louer une mini-pelle pour vous faciliter la tâche.
Ainsi, vous allez procéder comme suit :
- Remplir progressivement vos cages à l’aide du matériau de remplissage que vous avez choisi
- Dans le cas où vous allez remplir toute une rangée, il est plus judicieux de remplir progressivement toute la rangée et non cage par cage afin que la structure reste stable.
- Pour soigner les faces visibles, privilégiez les pierres de meilleure qualité.
- Après avoir rempli soigneusement toute la rangée, vous pouvez fermer le panneau du haut en les liants à l’aide des spirales.
| Références | Code article | Dimensions fixations [mm] | ||||
|---|---|---|---|---|---|---|
| d | l | dh | Ah (surface de la tête en mm²) | ht (hauteur de tête) | ||
| 74190 | 74190 | 2.8 | 75 | 6.4 | 32.2 | 1 |
Propriétés caractéristiques
| Références | Propriétés caractéristiques | |||
|---|---|---|---|---|
| Moment d’écoulement plastique caractéristique [My.k] [Nmm] | Paramètre de résistance caractéristique à l’arrachement - fax,k,90° [fax.k.90°] [N/mm²] | Paramètre de résistance caractéristique à la traversée de tête - fhead,k [fhead.k] [N/mm²] | Résistance caractéristique en traction - ftens,k [ftens.k] [kN] | |
| 74190 | 4144 | 2.5 | 8.6 | NPD |
Se référer à l’ETA pour plus de détails.
NPD : Pas de performance déclarée ("No performance declared")
