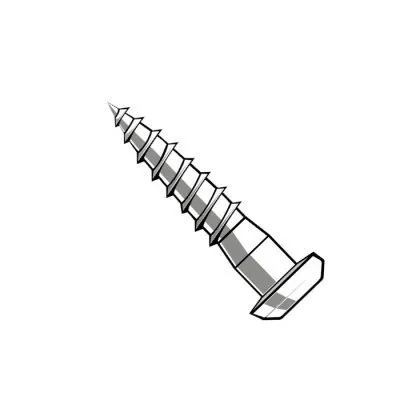

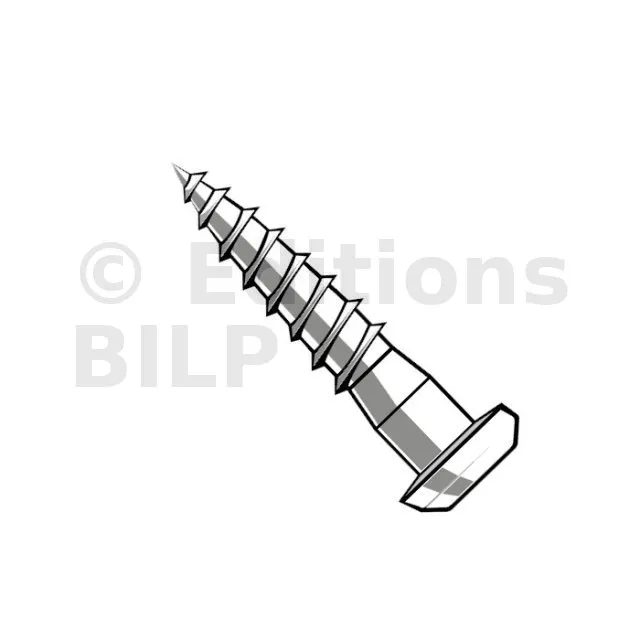

Vis pour connecteurs tête Torx - Diamètre 5mm - Réf. CSA5.0X25

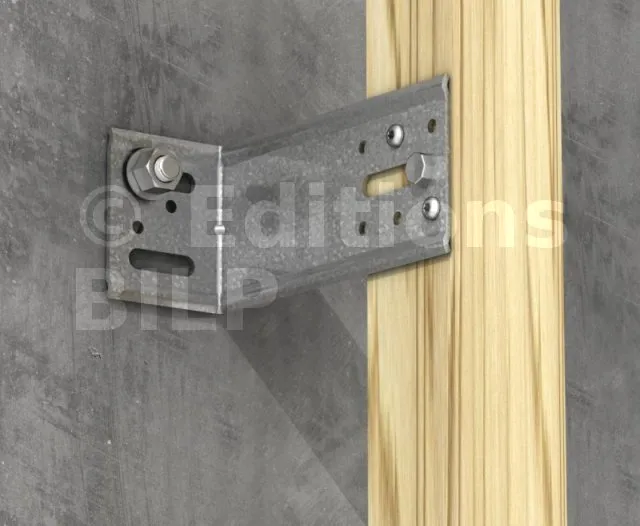

Ces vis ont été étudiées pour faciliter la mise en œuvre des équerres et des connecteurs. La tête conique assure un contact complet avec le connecteur ce qui favorise la transmission des efforts. L’empreinte T permet de maintenir la vis lors du montage.
Caractéristiques
Agréments techniques : ETA-04/0013
Déclarations de performance : FR-DoP-e04/0013
Matière
- Acier électro-zingué blanc.
Vissage
- Embout T 20.
Avantages
- Forme conique sous tête : contact total de la pointe avec le connecteur,
- Filetage spécifique au bois : pénétration facile et rapide,
- Pas de fendage du bois,
- Haute résistance à l‘arrachement,
- Préconisée dans le cadre d’une résistance au feu d’une demi-heure.
Applications
Support
- Porteur : bois massif, bois composite, lamellé collé,
- Porté : bois massif, bois composite, lamellé collé.
Domaines d’utilisation
- Sabots de charpente,
- Équerres d’assemblage,
- Feuillards.
Dimensions

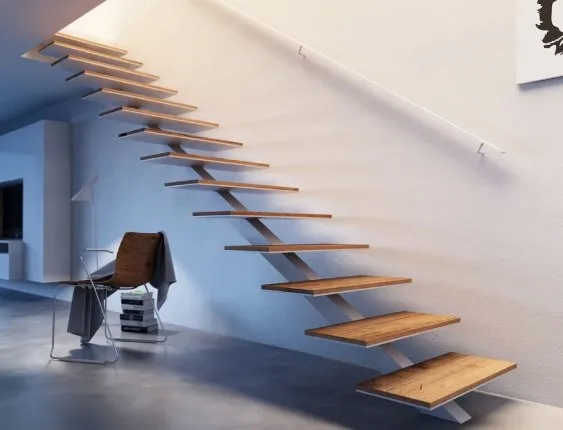

C’est le plus simple et le plus abordable dans la mesure où sa réalisation se fait sans contremarches, avec ou sans rampes.
Pour ce type d’escalier, les marches reposent sur une crémaillère leur servant de support. De ce fait, il ne présente ni de contremarche ni de limon.
| Références | Dimensions [mm] | Embout | Quantité par boîte | ||||
|---|---|---|---|---|---|---|---|
| l | lg | d1 | d | dh | |||

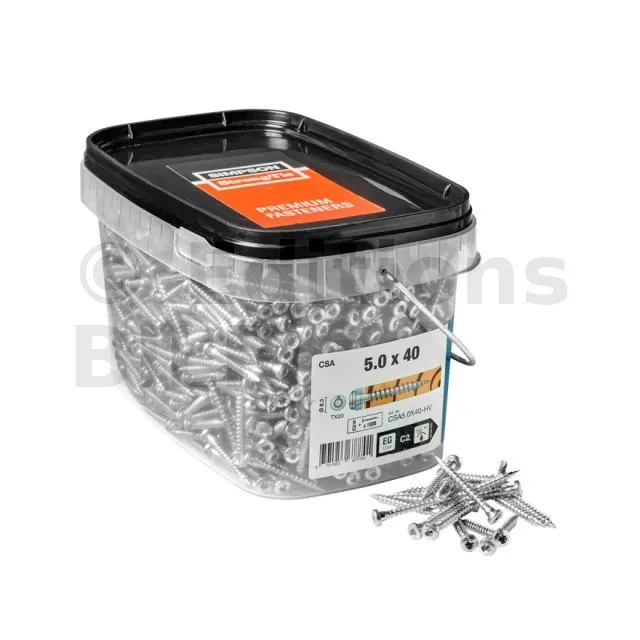

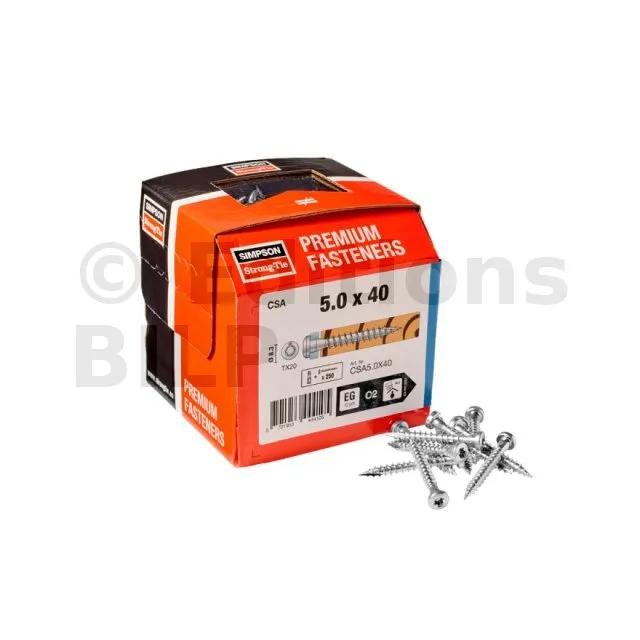

| CSA5,0X25 | 25 | 19 | 3.15 | 4.85 | 8.3 | T-20 | 250 |
| CSA5,0X35-R | 35 | 29 | 3.15 | 4.85 | 8.3 | T-20 | 25 |
| CSA5,0X35 | 35 | 29 | 3.15 | 4.85 | 8.3 | T-20 | 250 |
| CSA5,0X40 | 40 | 34 | 3.15 | 4.85 | 8.3 | T-20 | 250 |
| CSA5,0X50 | 50 | 44 | 3.15 | 4.85 | 8.3 | T-20 | 250 |
| CSA5.0X80-DE | 80 | 74 | 3.15 | 4.85 | 8.3 | T20 | 200 |
Valeurs caractéristiques données pour un bois de classe C24 et une épaisseur d’acier de 2 mm. Pour déterminer la résistance des vis dans d’autres conditions de classe de bois et d’épaisseur d’acier, référez-vous à l’ETE-04/0013.
Valeurs caractéristiques
| Références | Valeurs caractéristiques [kN] | |
|---|---|---|
| Rax,k | Rlat,k | |
| CSA5,0X25 | 1.38 | 1.49 |
| CSA5,0X35-R | 2.11 | 1.99 |
| CSA5,0X35 | 2.11 | 1.99 |
| CSA5,0X40 | 2.47 | 2.25 |
| CSA5,0X50 | 3.2 | 2.63 |
| CSA5.0X80-DE | 5.38 | 3.5 |
Valeurs caractéristiques données pour un bois de classe C24 et une épaisseur d’acier de 2 mm. Pour déterminer la résistance des vis dans d’autres conditions de classe de bois et d’épaisseur d’acier, référez-vous à l’ETE-04/0013.
