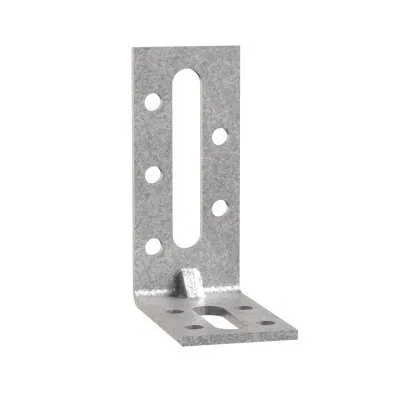

Équerres de fixation avec renfort - Réf. EFIXR753
-
RéférenceEFIXR753
-
FabricationFrançaise
-
MarqueSIMPSON Strong-Tie
-
Perçages Aile B4Ø5 ; 1Ø8,5x30
-
Perçages Aile A5Ø5
-
Code EAN3523140201412
-
Largeur30mm
-
Epaisseur2mm

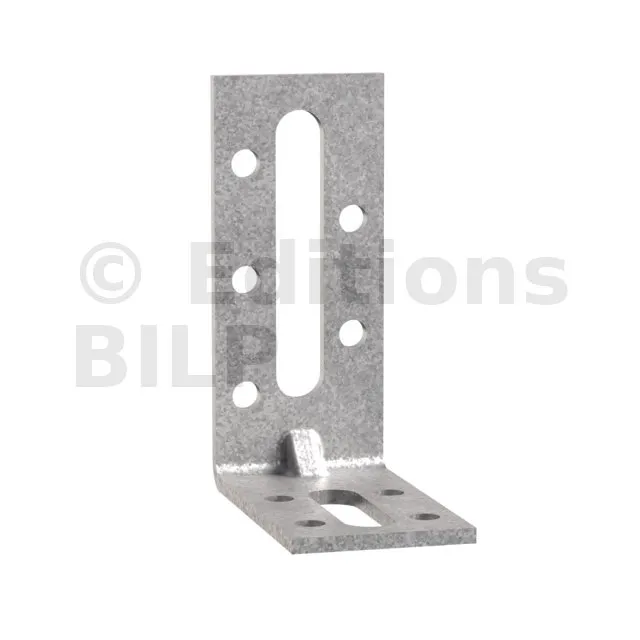

Équerre de fixation avec renfort
L’équerre de fixation EFIXR est destinée à tous les assemblages d‘agencement et de pose de menuiseries intérieures et extérieures. Le raidisseur de l‘EFIXR augmente la rigidité en particulier pour les grands modèles.
Caractéristiques
Matière
- Acier galvanisé S250GD + Z275 suivant NF EN 10346,
- Épaisseur : 2 à 3 mm selon les modèles.
Avantages
- Trous oblongs facilitant l’ajustement des assemblages,
- Gamme large pour une variété d’utilisations,
- Utilisable sur bois et sur béton.
Applications
Support
- Porteur : bois, béton, métal, PVC.
- Porté : bois, béton, métal, PVC.
Domaines d’utilisation
- Huisseries.
- Meubles, consoles,
- Petites ossatures,
- Encadrements de portes et fenêtres...
Dimensions et perçages
Les propriétés de l’argile en tant que liant sont généralement faibles par rapport au ciment. Ainsi, les bâtiments situés en terrain instable ont un risque d’érosion, à moins que des précautions de conception spéciales soient prises pour réduire l’exposition à la pluie et à l’humidité. Des stabilisants et d’autres additifs ou des méthodes telles que le compactage et l’optimisation de la taille des grains peuvent être mises en œuvre pour réduire le gonflement, le rétrécissement et la fissuration, augmentant ainsi la force et la résistance à l’eau, permettant alors l’économie dans la construction. L’un des grands avantages de l’argile est le fait que ce soit un matériau qui absorbe l’humidité et la restitue tout naturellement. De plus, elle est résistante et se laisse réparer sans problème.
Il n’y a pas à chercher bien loin puisque vous pourrez facilement trouver de l’argile, même dans votre jardin, sauf si vous habitez en montagne où il n’y a pas de terre. Dans ce cas-là, il faut descendre dans la vallée. Sinon, des fournisseurs de matériaux naturels proposent de la terre en sac de 50 litres ou en big bags de 1,5 m³ ou 3 m³.
Références | Dimensions [mm] | Perçages Aile A | Perçages Aile B | |||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
A | B | C | t | Ø5 | Ø6.5x30 | Ø6.5x45 | Ø6.5x50 | Ø6.5x55 | Ø6.5x65 | Ø5 | Ø8,5x30 | |
EFIXR553 | 50 | 54 | 30 | 2 | 4 | 1 | - | - | - | - | 4 | 1 |
EFIXR753 | 70 | 54 | 30 | 2 | 5 | - | - | 1 | - | - | 4 | 1 |
EFIXR853A | 80 | 55 | 30 | 2.5 | 6 | - | - | - | 1 | - | 4 | 1 |
EFIXR1053 | 100 | 55 | 30 | 2.5 | 6 | - | - | - | - | 1 | 4 | 1 |
EFIXR1253 | 120 | 55 | 30 | 3 | 6 | - | - | - | - | 1 | 4 | 1 |
EFIXR1453 | 140 | 55 | 30 | 3 | 6 | - | - | - | - | 1 | 4 | 1 |
EFIXR1653 | 160 | 55 | 30 | 3 | 6 | - | - | - | - | 1 | 4 | 1 |
SIMPSON Strong-Tie
Une fiabilité et un service sans équivalent
Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.
Mise en oeuvre
Fixations
Trous de pointes Ø5 mm et oblongs largeur 8.5 et 6.5 mm.
Sur bois :
- Pointes annelées CNAØ4.0 mm,
- Boulons.
- Tirefonds.
- Vis CSAØ5.0 mm,
Sur béton :
- Chevilles à frapper HIPC 8-60/20.
Sur métal : - Boulons.
- Vis autoforeuses.
Installation
1. Approcher l’élément à fixer du support,
2. Pointer l’élément. Celui-ci peut aussi être vissé à l’aide de vis adaptées,
3. Si le support est en bois, l’équerre est aussi pointée ou vissée sur celui-ci,
4. Si le support est en béton, fixer l’équerre en respectant les préconisations de pose de l’ancrage choisi.
