Équerres renforcées CLASSIQUES asymétriques pour le BOIS et le BETON - Réf. ABR170

EN STOCK
Expédition immédiate disponible pour 15 unité(s).
2€65
  HT  / Equerre
(3.18 € TTC)
    • 95mm
    • 2mm
    • 40mm
    • 170mm
    • 1 pièce
  • Autres choix

  • picto
  • picto
  • picto
  • picto
  • picto
  • picto
  • picto
  • Référence
    ABR170
  • Fabrication
    Française
  • Marque
    SIMPSON Strong-Tie
  • Matériau
    Acier galvanisé S250GD+Z275 suivant NF EN 10346
  • Perçages Aile B
    9Ø5 ; 2Ø12
  • Fixation bois/support rigide - type poutre/support rigide
    Aile A : 14 type CNA4.0x40 et CNA4.0x50 ; Aile B : 2 type goujon ou tige filetée Ø10
  • Code EAN
    5701953972202
  • Fixation BOIS/BOIS - clouage total
    Aile A : 14 ; Aile B : 9 type : CNA4.0x40 ou CNA4.0x40
  • Perçages Aile A
    20Ø5 ; 2Ø12

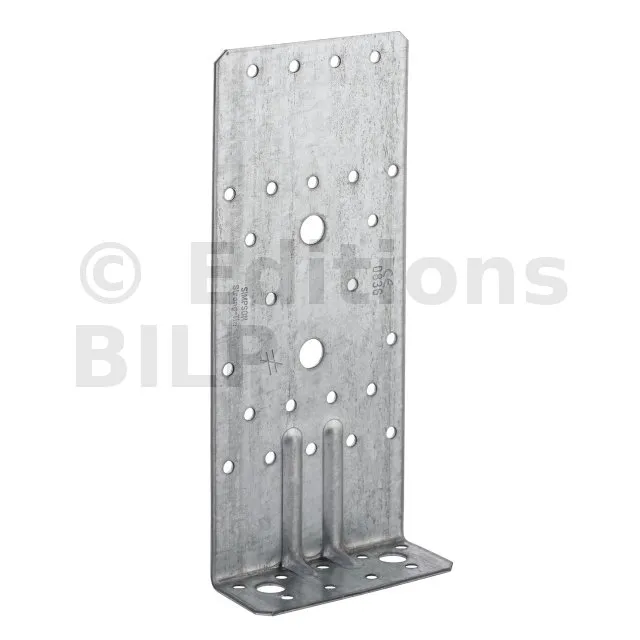

Equerre renforcée ABR (170 220)

Les équerres renforcées ABR170 et ABR220 répondent à des applications structurelles telles que les assemblages bois-béton et plus particulièrement les solutions de façades.

Caractéristiques

Matière

  • Acier galvanisé S250GD+Z275 suivant NF EN 10346,
  • Epaisseur : 2 mm

Avantages

  • Haute rigidité,
  • Grande résistance,
  • Polyvalence d’utilisations,
  • Connexion sur béton possible avec une seule équerre...

Application

Support

  • Porteur : bois massif, bois lamellé-collé, béton, acier ...
  • Porté : bois massif, bois composite, bois lamellé-collé, profilés ...

Domaines d’utilisation

  • Fixation de lisses et montants de bardage,
  • Fixation de chevrons, consoles, chevêtres...

Données techniques


Le terrassement

Comme pour toutes les constructions, les travaux commencent toujours par les travaux préparatoires et le terrassement.
Le terrassement mécanique est préférable pour ce type d’ouvrage en raison de son envergure.
Système de drainage avec des hourdis empilés

Voir constructions d’un mur de soutènement


RéférencesDimensions [mm]Perçages Aile APerçages Aile B
A B C Ep. Ø5 Ø12 Ø5 Ø12
ABR170 170 40 95 2 20 2 9 2
ABR220 220 40 95 2 24 2 9 2

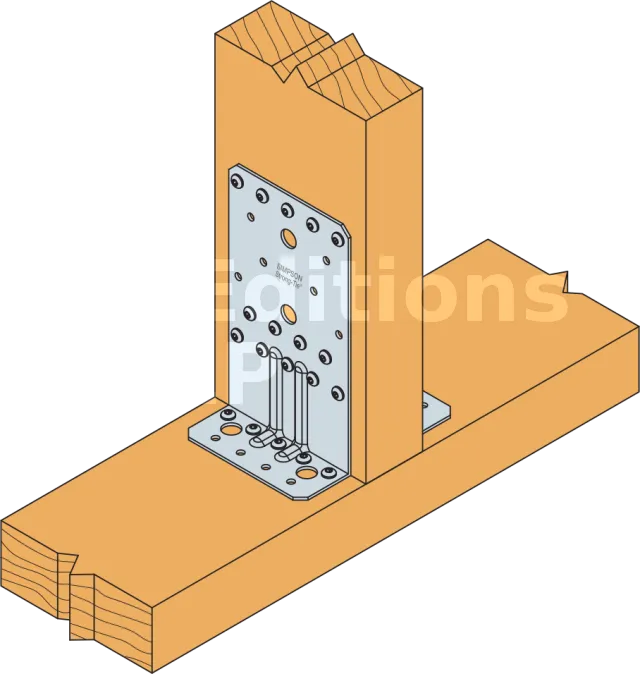

Valeurs Caractéristiques - Connexion bois sur bois


Le terrassement

Comme pour toutes les constructions, les travaux commencent toujours par les travaux préparatoires et le terrassement.
Le terrassement mécanique est préférable pour ce type d’ouvrage en raison de son envergure.
Le coffrage du radier

Le radier jouera à la fois le rôle de fondation et de fond de la piscine. C’est cela que nous avons opté pour un radier général.
Le coffrage sera composé de planches(2) et de chevrons pour les buttages(1).

Pour plus de détails, voir la mise en oeuvre du coffrage et les fondations superficielles


RéférencesValeurs Caractéristiques - Connexion bois sur bois - Clouage total
Fixations Valeurs Caractéristiques - Connexion bois sur bois C24 - 2 équerres [kN]
Aile A Aile B R1.k R2/3.k R4/5.k
Qté Qté CNA4.0x40 CNA4.0x50 CNA4.0x40 CNA4.0x50 CNA4.0x40 CNA4.0x50
ABR170 14 9 7.4 9.7 16.4 19.7 9.6/kmod^0.2 9.6/kmod^0.2
ABR220 14 9 7.4 9.7 16.4 19.7 9.6/kmod^0.2 9.6/kmod^0.2

* Dans les cas où les efforts F1 et/ou F2 sont appliqués sans les efforts F4/5, le nombre de pointes peut être réduit suivant l’ETE.

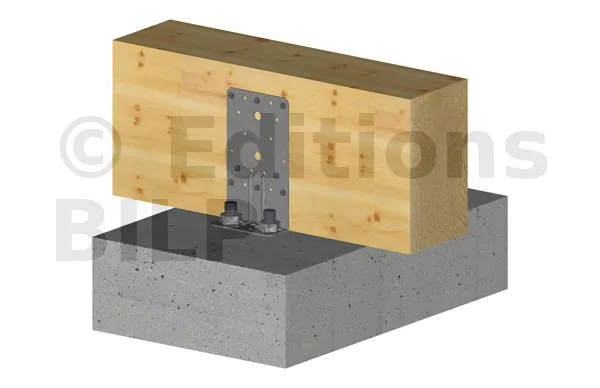

Valeurs Caractéristiques - Connexion bois sur support rigide


Le ferraillage d’un radier

Le ferraillage d’un radier est généralement composé par un treillis soudé (1) mais dans notre cas, des armatures verticales sont nécessaires pour les amorces (2) du ferraillage des blocs à bancher. La disposition des treillis dépend de l’épaisseur du radier (15 à 30 cm selon les prescriptions de l’architecte). Ils peuvent être étalés sur 2 lits avec des armatures écarteurs. Le premier lit est posé sur des cales enrobages. Les amorces seront ligaturées avec du fil de fer sur ce même lit.
Pour plus de détails, voir dallage porté
Les canalisations et la tuyauterie et les skimmers seront aussi mis en place en même temps.
Coulage du radier :
Le but de cette étape est de remplir de béton le coffrage jusqu’au guide de la hauteur du radier sur le coffrage.
Voir le bétonnage et le béton autoplaçant.
Le coffrage du radier

Le radier jouera à la fois le rôle de fondation et de fond de la piscine. C’est cela que nous avons opté pour un radier général.
Le coffrage sera composé de planches(2) et de chevrons pour les buttages(1).

Pour plus de détails, voir la mise en oeuvre du coffrage et les fondations superficielles


RéférencesValeurs Caractéristiques - Connexion bois sur support rigide
Fixations Valeurs Caractéristiques - Connexion bois sur bois C24 - 2 équerres [kN]
Aile A Aile B R1.k R2/3.k R4/5.k
Qté Type Qté Type CNA4.0x40 CNA4.0x50 CNA4.0x40 CNA4.0x50 CNA4.0x40 CNA4.0x50
ABR170 14 CNA 2 Ø10 min. (33.0 ; 25.2/kmod) min.(39.8 ; 25.2/kmod) 19.7 min.(23.8 ; 24.6/kmod) min ( 9.15 + 80/e*kmod ; 6.3*b / e*kmod ) min ( 9.15 + 80/e*kmod ; 6.3*b / e*kmod )
ABR220 14 CNA 2 Ø10 min. (33.0 ; 25.2/kmod) min. (39.8 ; 25.2/kmod) 19.7 min. (23.8 ; 24.6/kmod) min ( 9.15 + 80/e*kmod ; 6.3*b / e*kmod ) min ( 9.15 + 80/e*kmod ; 6.3*b / e*kmod )

* b est l’épaisseur de la poutre portée.
e est l’excentricité de la force appliquée.
Référez-vous au schéma de l’Annexe C2, page 23 de notre ETE-06/0106.

Pour le calcul de R4/5, il convient d’utiliser : e ≥ 50 mm.

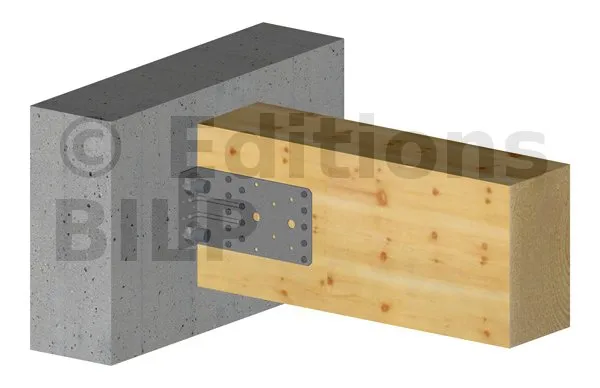

Valeurs Caractéristiques simplifiées - Connexion bois sur support rigide


Le ferraillage d’un radier

Le ferraillage d’un radier est généralement composé par un treillis soudé (1) mais dans notre cas, des armatures verticales sont nécessaires pour les amorces (2) du ferraillage des blocs à bancher. La disposition des treillis dépend de l’épaisseur du radier (15 à 30 cm selon les prescriptions de l’architecte). Ils peuvent être étalés sur 2 lits avec des armatures écarteurs. Le premier lit est posé sur des cales enrobages. Les amorces seront ligaturées avec du fil de fer sur ce même lit.
Pour plus de détails, voir dallage porté
Les canalisations et la tuyauterie et les skimmers seront aussi mis en place en même temps.
Coulage du radier :
Le but de cette étape est de remplir de béton le coffrage jusqu’au guide de la hauteur du radier sur le coffrage.
Voir le bétonnage et le béton autoplaçant.
Le coffrage du radier

Le radier jouera à la fois le rôle de fondation et de fond de la piscine. C’est cela que nous avons opté pour un radier général.
Le coffrage sera composé de planches(2) et de chevrons pour les buttages(1).

Pour plus de détails, voir la mise en oeuvre du coffrage et les fondations superficielles


RéférencesValeurs Caractéristiques simplifiées - Connexion bois sur support rigide
Fixations Valeurs Caractéristiques - Connexion bois sur bois C24 - 2 équerres [kN]
Aile A Aile B R1.k R2.k = R3.k
Qté Type Qté Type CNA4.0x40 CNA4.0x50 CNA4.0x40 CNA4.0x50
ABR170 14 CNA 2 Ø10 28 28 19.7 23.8
ABR220 14 CNA 2 Ø10 28 28 19.7 23.8

* Voir les colonnes du tableau des valeurs caractéristiques pour savoir quels types de fixations peuvent être utilisés dans l’aile A. Les valeurs varient en fonction du type de fixation utilisé

Referez vous à la gamme d’ancrages Simpson Strong-Tie pour les ancrages adaptés. Les solutions classiques sont BOAXII, SET-XP, WA, AT-HP, en fonction du type de béton, espacement et distances aux bords.

** Les valeurs caractéristiques données dans le tableau ci-dessus sont des valeurs simplifiées basées sur une hypothèse de durée de chargement et de classe de service (Charge court terme et classe de service 2, kmod = 0,9 suivant EC5 (EN1995)). Pour d’autres durées de chargement et classes de service, veuillez vous référer à l’ETE-06/0106.

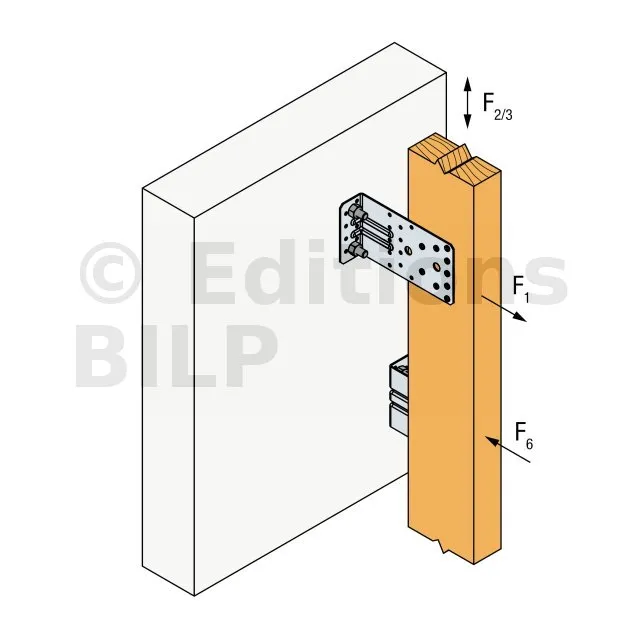

Valeurs Caractéristiques - Connexion bois sur façade


Le ferraillage d’un radier

Le ferraillage d’un radier est généralement composé par un treillis soudé (1) mais dans notre cas, des armatures verticales sont nécessaires pour les amorces (2) du ferraillage des blocs à bancher. La disposition des treillis dépend de l’épaisseur du radier (15 à 30 cm selon les prescriptions de l’architecte). Ils peuvent être étalés sur 2 lits avec des armatures écarteurs. Le premier lit est posé sur des cales enrobages. Les amorces seront ligaturées avec du fil de fer sur ce même lit.
Pour plus de détails, voir dallage porté
Les canalisations et la tuyauterie et les skimmers seront aussi mis en place en même temps.
Coulage du radier :
Le but de cette étape est de remplir de béton le coffrage jusqu’au guide de la hauteur du radier sur le coffrage.
Voir le bétonnage et le béton autoplaçant.
Le coffrage du radier

Le radier jouera à la fois le rôle de fondation et de fond de la piscine. C’est cela que nous avons opté pour un radier général.
Le coffrage sera composé de planches(2) et de chevrons pour les buttages(1).

Pour plus de détails, voir la mise en oeuvre du coffrage et les fondations superficielles


RéférencesValeurs Caractéristiques simplifiées - Connexion bois sur support rigide
Fixations Valeurs Caractéristiques - Connexion bois sur support rigide - 1 équerre [kN]
Aile A Aile B R1.k R2/3.k R6.k
Qté Type Qté Type CNA4,0x35 CNA4.0x40 CNA4.0x50 CNA4,0x35 CNA4.0x40 CNA4.0x50 CNA4,0x35 CNA4.0x40 CNA4.0x50
ABR170 9 CNA 2 M10 10.2 min. (11,8 ; 12,1/kmod) min.(14,9 ; 12,1/kmod) 3.5 3.8 4.7 min. (14,9 ; 11,0/kmod) min. (16,5 ; 11,0/kmod) min. (20 ; 11,0/kmod)
ABR220 9 CNA 2 M10 min. (14,3 ; 12,1/kmod) min. (15,9 ; 12,1/kmod) min. (19,4 ; 12,1/kmod) 2.7 2.9 3.6 min.(14,9 ; 9,0/kmod) min. (16,5 ; 9,0/kmod) min. (20 ; 9,0/kmod)

* Les capacités sont données pour 1 équerre, dans l’hypothèse où d’autres équerres ABR170 ou ABR220 seraient placées en quinconce sur le chevron.
L’utilisateur a la possibilité de fixer l’équerre ABR170 ou ABR220 avec un seul boulon (le supérieur) sur le support et de pouvoir justifier la charge dans les directions F1 et F6. La résistance F1 est dans ce cas divisée par deux.
La distance entre la poutre et le support doit être inférieure à 86 mm pour l’ABR170 et inférieure à 132 mm pour l’ABR220.
