Equerre structurelle - Réf. EB/7048
-
RéférenceEB/7048
-
FabricationFrançaise
-
MarqueSIMPSON Strong-Tie
-
MatériauAcier galvanisé S250GD + Z275 suivant NF 10346
-
Perçages Aile BVis ou pointes : 7 Ø5 ; Boulons : 2 Ø13
-
Perçages Aile CVis ou pointes : 4 Ø5 ; Boulons : 1 Ø13
-

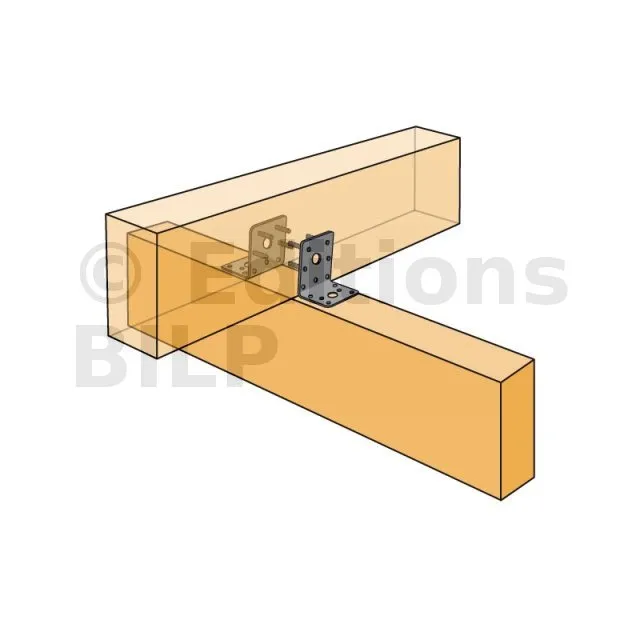

Fixation bois/bois - type poutre/poutreAile B : 7 ; Aile C : 4 ; type : CNA Ø4.0x35 ou Ø4.0x50 mm - Assemblage avec 2 équerres
-

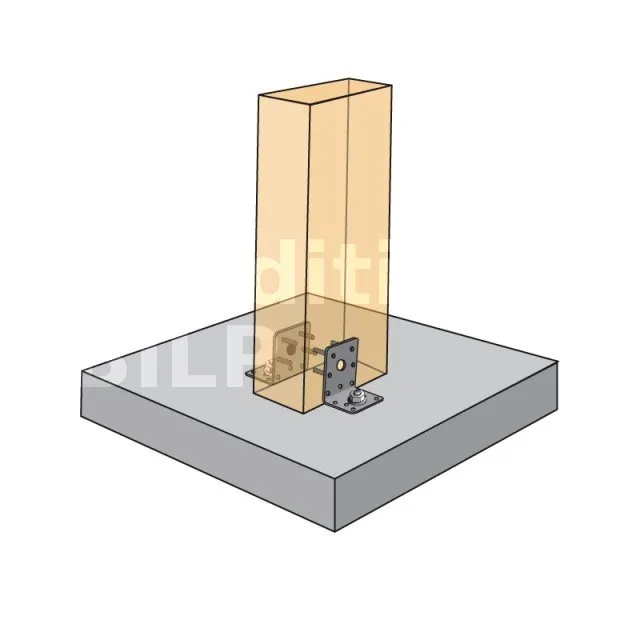

Fixation bois/support rigide - type poutre/support rigideAile B : 7 - type : CNA Ø4.0x35 ou Ø4.0x50 mm ; Aile C : 1 - type : WA M10-78/5 - Assemblage avec 2 équerres
-
Code EAN5701953350482

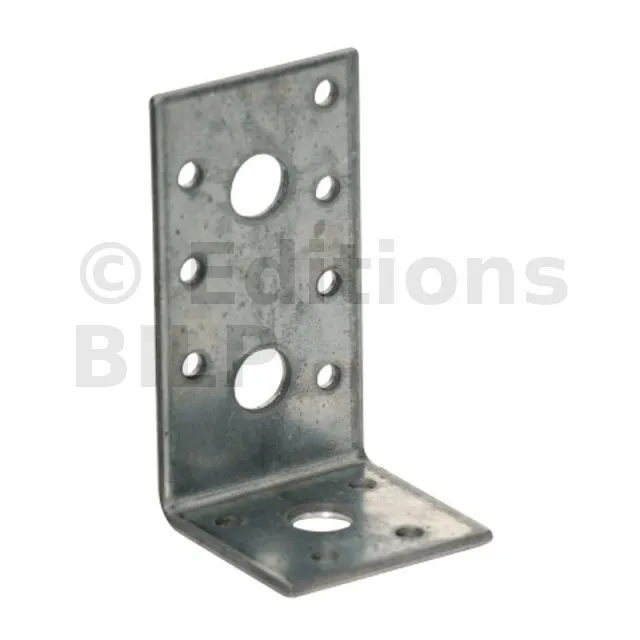

Equerre structurelle - EB/7048
Les équerres renforcées EB/7048 répondent à des applications structurelles dans la charpente et la maison à ossature bois.
Caractéristiques
Déclarations de performance : FR-DoP-e06/0106 ;
Agréments techniques : ETA-06/0106 ;
Matière
- Acier galvanisé S250GD + Z275 suivant NF EN 10346
- Epaisseur 3 mm
Avantages
- Grande rigidité,
- Polyvalence d’applications...
Applications
Support
- Porteur : bois massif, bois lamellé-collé, béton, acier...
- Porté : bois massif, bois composite, bois lamellé-collé, fermes triangulées, profilés...

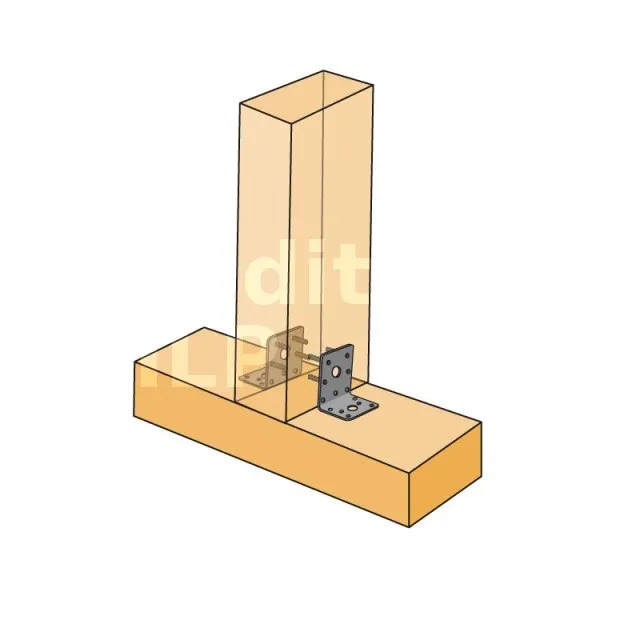

Domaines d’utilisation
- Fixation de fermettes,
- Lisses et montants de bardage,
- Ancrages de chevrons, consoles, chevêtres, ...
Données techniques

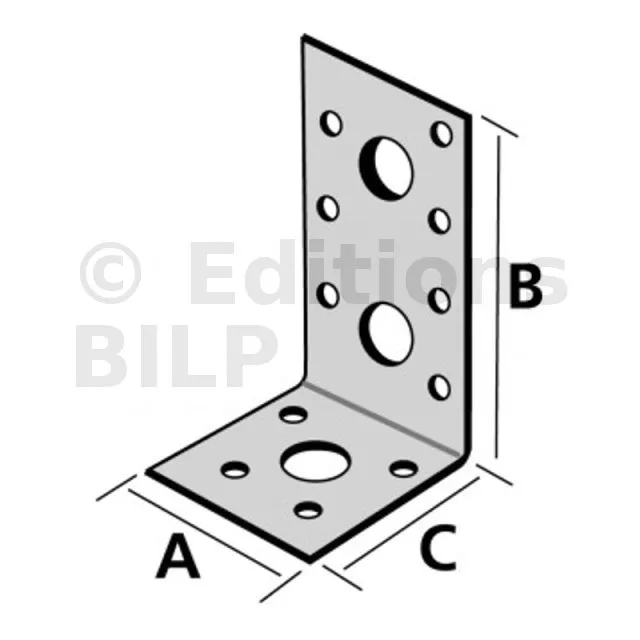

Dimensions

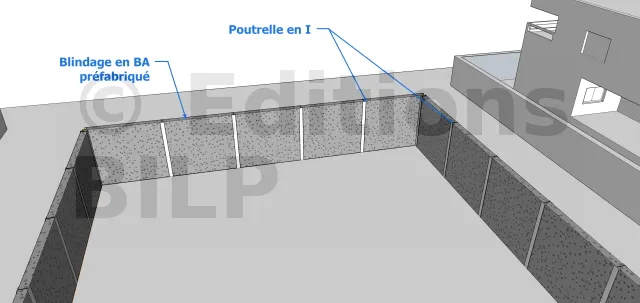

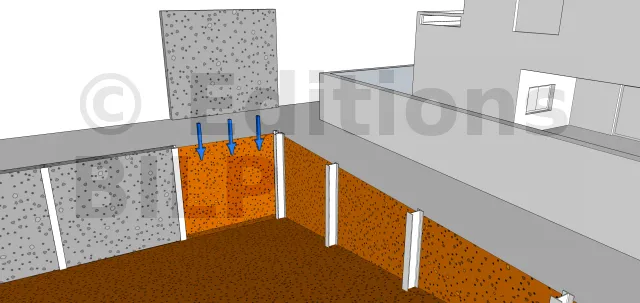

Les pré-dalles seront mises en place à l’aide d’une pelle mécanique.
Ils seront placés entre les poutrelles raidisseurs et seront mis en place au fur et à mesure que le terrassement avance.
Lorsque le mur comporte plusieurs lit de pré-dalle, le terrassement se déroulera par passes, c’est-à-dire lit par lit.
Afin d’éviter des désagréments aux sols des bâtiments des alentours, il est impératif d’effectuer un remblaiement à l’arrière des parois.

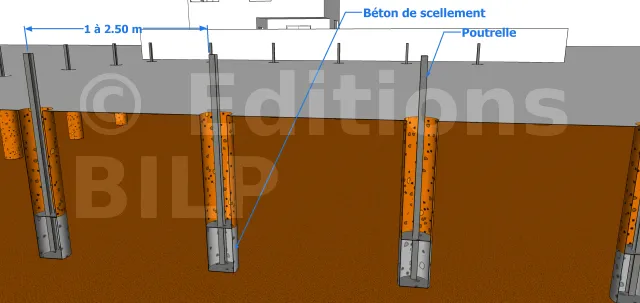

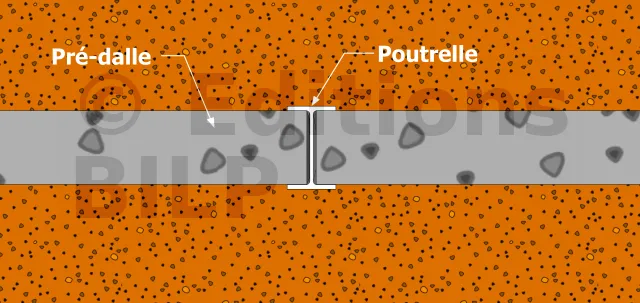

Les poutrelles raidisseurs peuvent être mises en place de 2 manières différentes :
- soit par battage grâce à une pelle mécanique ou vibration de la poutrelle ;
- soit par forage et scellement en béton.
C’est cette dernière solution que nous avons illustré sur l’image.
Une fois les trous réalisés, du béton sera coulé dedans pour sceller les poutrelles ; les poutrelles sont alors mises en place pendant que le béton est encore frais pour faciliter le réglage de celle-ci (alignement et aplomb). Elles seront placées à une distance régulière de 1 à 2,5 m.
Références | Dimensions [mm] | Perçages Aile A | Perçages Aile B | |||||
---|---|---|---|---|---|---|---|---|
A | B | C | t | Ø5 | Ø13 | Ø5 | Ø13 | |
EB/7048 | 90 | 48 | 48 | 3 | 7 | 2 | 4 | 1 |

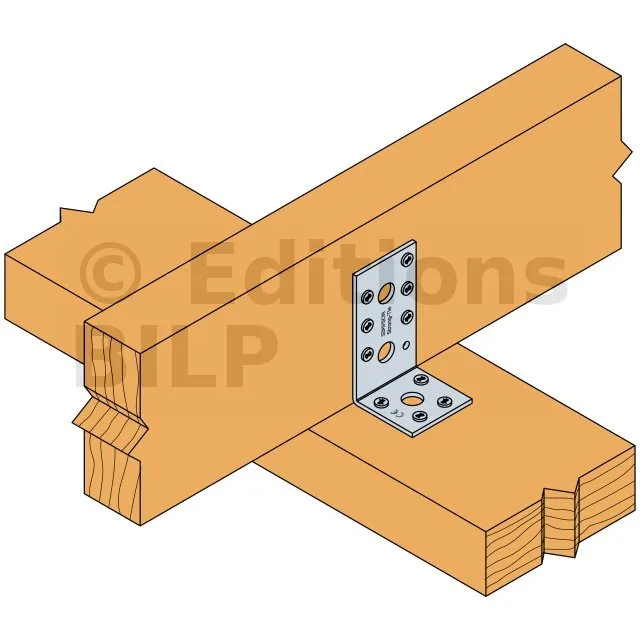

Valeurs Caractéristiques - Connexion bois sur bois - Clouage total - 2 équerres
Les pré-dalles seront mises en place à l’aide d’une pelle mécanique.
Ils seront placés entre les poutrelles raidisseurs et seront mis en place au fur et à mesure que le terrassement avance.
Lorsque le mur comporte plusieurs lit de pré-dalle, le terrassement se déroulera par passes, c’est-à-dire lit par lit.
Afin d’éviter des désagréments aux sols des bâtiments des alentours, il est impératif d’effectuer un remblaiement à l’arrière des parois.

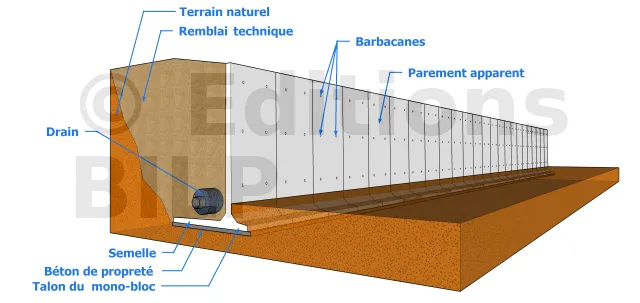

Un mur de soutènement en paroi préfabriqué comprend :
- Les éléments préfabriqués qui sont de diverses formes soit en T renversé comme sur l’image, soit en L. Ils peuvent également prendre la forme de caissons empilés.
- Le béton de propreté (voir le dosage)
- Un système de drainage comprenant généralement des barbacanes, des couches de granulats de finesse (caillou, gravillon, sable) qui recouvreront un buse en béton poreux évacuant les eaux vers un puits ou un système d’évacuation d’eau pluvial.
- Le remblai technique (Les matériaux granulaires recommandés, conformes à la norme NFP 11-300 [11], ou éventuellement aux classes de difficultés de compactage au sens de la norme NFP 98-231.2 [23])
Les poutrelles raidisseurs peuvent être mises en place de 2 manières différentes :
- soit par battage grâce à une pelle mécanique ou vibration de la poutrelle ;
- soit par forage et scellement en béton.
C’est cette dernière solution que nous avons illustré sur l’image.
Une fois les trous réalisés, du béton sera coulé dedans pour sceller les poutrelles ; les poutrelles sont alors mises en place pendant que le béton est encore frais pour faciliter le réglage de celle-ci (alignement et aplomb). Elles seront placées à une distance régulière de 1 à 2,5 m.
Références | Valeurs caractéristiques - Connexion bois sur bois - Clouage total | |||||||||
---|---|---|---|---|---|---|---|---|---|---|
Fixations | Valeurs caractéristiques - Connexion bois sur bois C24 - 2 équerres [kN] | |||||||||
Aile A | Aile B | R1.k | R2.k = R3.k | |||||||
Qté | Qté | CNA4.0x35 | CNA4.0x40 | CNA4.0x50 | CNA4.0x60 | CNA4.0x35 | CNA4.0x40 | CNA4.0x50 | CNA4.0x60 | |
EB/7048 | 6 | 4 | 2.5 | 2.9 | 3.8 | 4.9 | 3.5 | 4 | 4.9 | 6 |
Pour obtenir les valeurs de résistance pour une seule équerre, il convient de diviser par deux les valeurs du tableau ci-dessus à condition que la poutre portée soit bloquée en rotation. Consultez notre ETE-06/0106 si la poutre est libre en rotation.
Valeurs Caractéristiques - Connexion bois sur bois - Clouage partiel - 2 équerres
Les pré-dalles seront mises en place à l’aide d’une pelle mécanique.
Ils seront placés entre les poutrelles raidisseurs et seront mis en place au fur et à mesure que le terrassement avance.
Lorsque le mur comporte plusieurs lit de pré-dalle, le terrassement se déroulera par passes, c’est-à-dire lit par lit.
Afin d’éviter des désagréments aux sols des bâtiments des alentours, il est impératif d’effectuer un remblaiement à l’arrière des parois.
Un mur de soutènement en paroi préfabriqué comprend :
- Les éléments préfabriqués qui sont de diverses formes soit en T renversé comme sur l’image, soit en L. Ils peuvent également prendre la forme de caissons empilés.
- Le béton de propreté (voir le dosage)
- Un système de drainage comprenant généralement des barbacanes, des couches de granulats de finesse (caillou, gravillon, sable) qui recouvreront un buse en béton poreux évacuant les eaux vers un puits ou un système d’évacuation d’eau pluvial.
- Le remblai technique (Les matériaux granulaires recommandés, conformes à la norme NFP 11-300 [11], ou éventuellement aux classes de difficultés de compactage au sens de la norme NFP 98-231.2 [23])
Les poutrelles raidisseurs peuvent être mises en place de 2 manières différentes :
- soit par battage grâce à une pelle mécanique ou vibration de la poutrelle ;
- soit par forage et scellement en béton.
C’est cette dernière solution que nous avons illustré sur l’image.
Une fois les trous réalisés, du béton sera coulé dedans pour sceller les poutrelles ; les poutrelles sont alors mises en place pendant que le béton est encore frais pour faciliter le réglage de celle-ci (alignement et aplomb). Elles seront placées à une distance régulière de 1 à 2,5 m.
Références | Valeurs caractéristiques - Connexion bois sur bois - Clouage partiel | |||||||||
---|---|---|---|---|---|---|---|---|---|---|
Fixations | Valeurs caractéristiques - Connexion bois sur bois C24 - 2 équerres [kN] | |||||||||
Aile A | Aile B | R1.k | R2.k = R3.k | |||||||
Qté | Qté | CNA4.0x35 | CNA4.0x40 | CNA4.0x50 | CNA4.0x60 | CNA4.0x35 | CNA4.0x40 | CNA4.0x50 | CNA4.0x60 | |
EB/7048 | 4 | 4 | 2.5 | 2.9 | 3.8 | 4.9 | 3.4 | 3.9 | 4.7 | 5.4 |
Pour obtenir les valeurs de résistance pour une seule équerre, il convient de diviser par deux les valeurs du tableau ci-dessus à condition que la poutre portée soit bloquée en rotation. Consultez notre ETE-06/0106 si la poutre est libre en rotation.

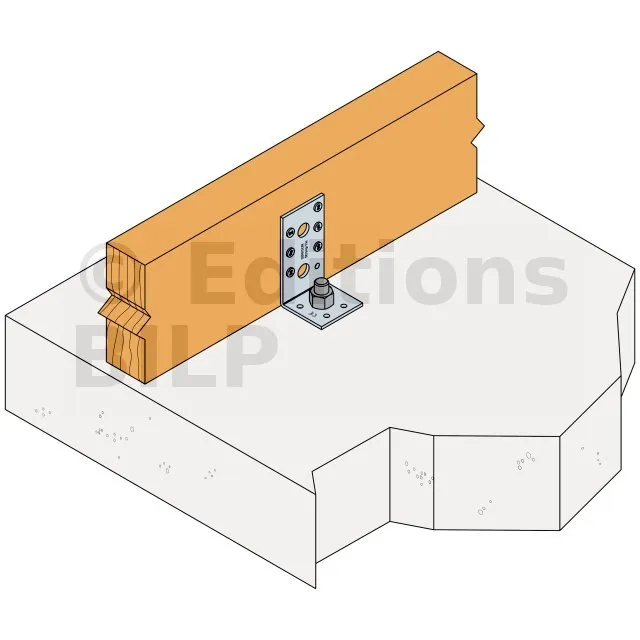

Valeurs caractéristiques - Connexion bois sur support rigide - 2 équerres

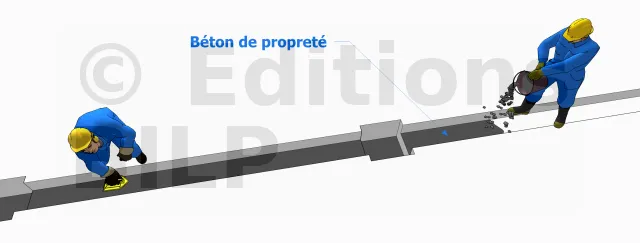

Une fois le béton de propreté sec, vous pourrez placer les armatures.
Vous avez le choix entre façonner votre armature par vous-même ou acheter directement des armatures préfabriquées. Toutefois, pour les deux cas, assurez-vous que l’armature et le béton de propreté ne soient pas directement en contact.
Pour plus de détails, vous pouvez consulter les articles sur les semelles filantes et les dispositions des armatures.
Pour finir, il faut lier les armatures des semelles et des piliers ensemble avec du fil de fer et une tenaille.
Les poutrelles raidisseurs peuvent être mises en place de 2 manières différentes :
- soit par battage grâce à une pelle mécanique ou vibration de la poutrelle ;
- soit par forage et scellement en béton.
C’est cette dernière solution que nous avons illustré sur l’image.
Une fois les trous réalisés, du béton sera coulé dedans pour sceller les poutrelles ; les poutrelles sont alors mises en place pendant que le béton est encore frais pour faciliter le réglage de celle-ci (alignement et aplomb). Elles seront placées à une distance régulière de 1 à 2,5 m.
Références | Valeurs caractéristiques - Connexion bois sur support rigide | |||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
Fixations | Valeurs caractéristiques - Connexion bois sur bois C24 - 2 équerres [kN] | |||||||||||
Aile A | Aile B | R1.k* | R2.k = R3.k | |||||||||
Qté | Type | Qté | Type | CNA4.0x35 | CNA4.0x40 | CNA4.0x50 | CNA4.0x60 | CNA4.0x35 | CNA4.0x40 | CNA4.0x50 | CNA4.0x60 | |
EB/7048 | 6 | CNA | 1 | Ø12 | 12.3 | 14 | 14 | 14 | 1.9 | 2.1 | 3.3 | 3.5 |
* Les valeurs caractéristiques données dans le tableau ci-dessus sont des valeurs simplifiées basées sur une hypothèse de durée de chargement et de classe de service (Charge court terme et classe de service 2, kmod = 0,9 suivant EC5 (EN1995)). Pour d’autres durées de chargement et classes de service, veuillez vous référer à l’ETE-06/0106. Referez vous à la gamme d’ancrages Simpson Strong-Tie pour les ancrages adaptés. Les solutions classiques sont BOAXII, SET-XP, WA, AT-HP, en fonction du type de béton, espacement et distances aux bords. Pour obtenir les valeurs de résistance pour une seule équerre, il convient de diviser par deux les valeurs du tableau ci-dessus à condition que la poutre portée soit bloquée en rotation. Consultez notre ETE-06/0106 si la poutre est libre en rotation.
SIMPSON Strong-Tie
Une fiabilité et un service sans équivalent
Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.
Fixations
Sur bois :
- Pointes annelées CNA Ø4.0x35 ou Ø4.0x50 mm
- Vis CSA Ø5.0x35 ou CSA Ø5.0x40
- Boulons
- Tirefonds
Sur béton :
Support béton :
- Cheville mécanique : goujon WA M10-78/5 ou WA M12-104/5
- Ancrage chimique : résine AT-HP + Tige filetée LMAS M10-120/25 ou LMAS M12-150/35
Support maçonnerie creuse :
- Ancrage chimique : résine AT-HP ou POLY-GP + Tige filetée LMAS M12-150/35 + tamis SH M16-130
Sur acier :
- Boulons
Installation
1. Approcher l’élément à fixer du support,
2. Pointer l’élément. Celui-ci peut aussi être vissé à l’aide de vis adaptées,
3. Si le support est en bois, l’équerre est aussi pointée ou vissée sur celui-ci,
4. Si le support est en béton, fixer l’équerre en respectant les préconisations de pose de l’ancrage choisi.
Les pré-dalles seront mises en place à l’aide d’une pelle mécanique.
Ils seront placés entre les poutrelles raidisseurs et seront mis en place au fur et à mesure que le terrassement avance.
Lorsque le mur comporte plusieurs lit de pré-dalle, le terrassement se déroulera par passes, c’est-à-dire lit par lit.
Afin d’éviter des désagréments aux sols des bâtiments des alentours, il est impératif d’effectuer un remblaiement à l’arrière des parois.

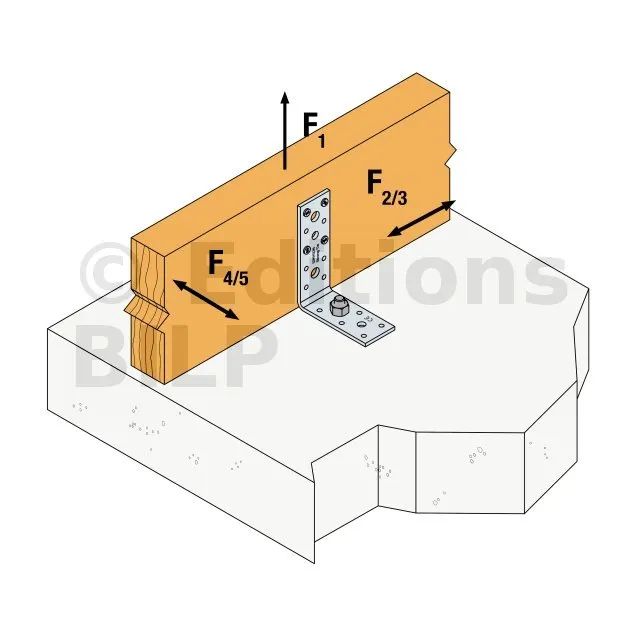

Informations techniques

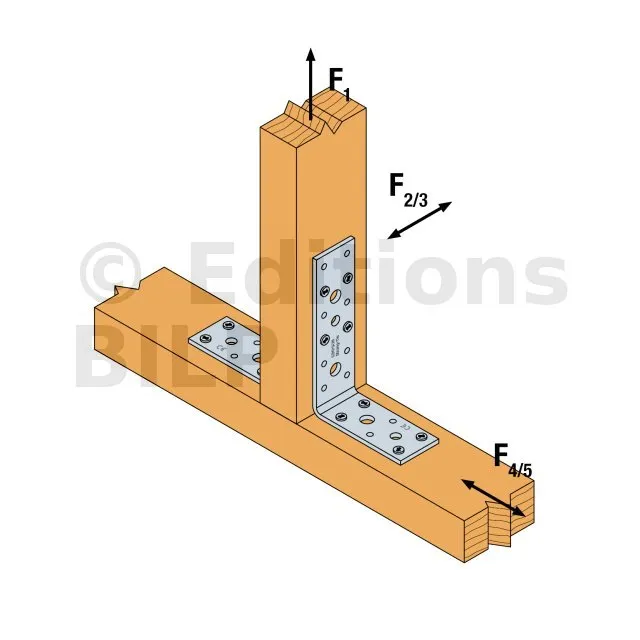

F1 : effort de traction dans l’axe central de l’équerre
Cas particulier d’une fixation avec 1 seule équerre :
- Si l’ensemble de la structure empêche la rotation de la panne ou du poteau, la résistance en traction est égale à la moitié de la valeur donnée pour deux équerres,
- Dans le cas contraire, la résistance de l’assemblage dépend de la distance « f » entre la surface de contact verticale et le point d’application de la charge.
F2 et F3 : effort latéral de cisaillement
Cas particulier d’une fixation avec 1 seule équerre :
- La valeur de résistance à considérer est égale à la moitié de celle donnée pour deux équerres.
F4 et F5 : effort transversal dirigé vers ou à l’opposé de l’équerre
- La résistance de l’assemblage dépend de la distance « e » entre la base de l’équerre et le point d’application de la charge.
