Pointes annelées inox pour bardage - Diamètre 2,5mm

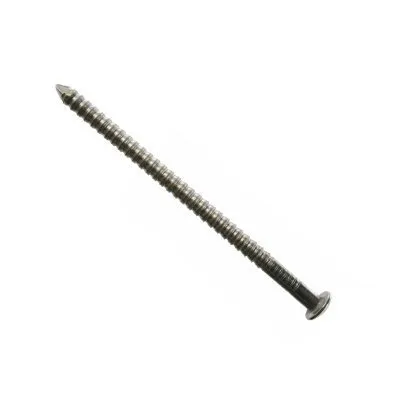

Pointes annelées inox pour bardage
Les pointes annelées inox PCRIX sont principalement utilisées pour la fixation de bardage bois en extérieur.
Caractéristiques
Matière
- Acier inoxydable A4 suivant NF EN 10088
Avantages
- Tête légèrement bombée,
- Haute résistance à la corrosion,
- Conforme au DTU41.2.
Applications
Support

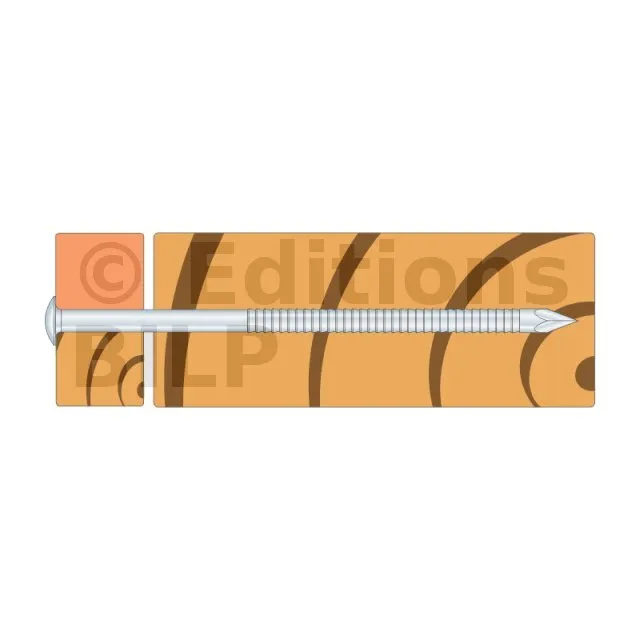

- Porteur : bois massif, bois composite, bois lamellé collé.
- Porté : bois massif, bois composite, bois lamellé-collé.
Domaines d’utilisation

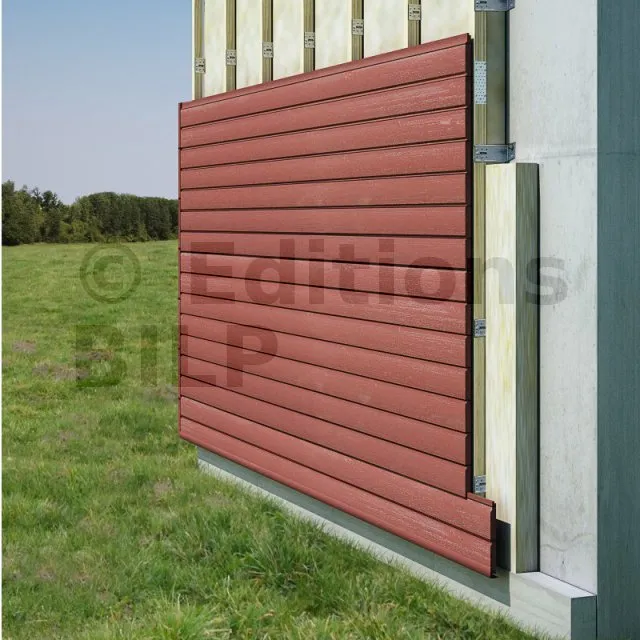

- Tous types de lames de bardage bois
Attention
- Il est essentiel d’utiliser un outil spécifique pour éviter un dépôt ferreux sur les têtes des pointes inox.
Données techniques
Dimensions

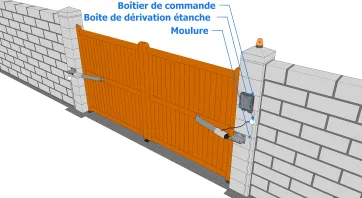

Avant toute intervention sur le réseau électrique, nous vous conseillons tout d’abord de couper l’alimentation générale. Par la suite, afin de faire passer les câbles pour l’alimentation de votre motorisation, vous allez fixer une boîte de dérivation étanche et une moulure. Avant de refermer la boîte de dérivation étanche, il sera nécessaire de raccorder le vérin au câble qui mène au boîtier de commande avec un domino.
Après, vous allez embrailler le moteur et ouvrir le portail jusqu’à sa position d’ouverture maximale. Puis, vous allez procéder de la même manière pour le second vérin.
Par la suite, vous devrez passer la totalité des câbles vers le boîtier de commande et brancher l’alimentation du secteur à ce dernier.
Dans l’ordre, vous devrez raccorder le premier vérin, ensuite le second, puis le feu clignotant et enfin les photocellules. Pour finir, vous allez fermer le boîtier de commande en vous assurant qu’il est bien étanche.
Enfin, dans le but de tester le fonctionnement de l’installation de la motorisation que vous venez d’effectuer, vous devrez rétablir l’alimentation générale.
| Dimensions [mm] | ||||||
|---|---|---|---|---|---|---|
| Références | d | L | dh | Ah | ht | lg |
| PCRIX2.5/35/400 | 2.5 | 35 | 5.4 | 22.9 | 1.5 | 32 |
| PCRIX2.5/45/400 | 2.5 | 50 | 5.4 | 22.9 | 1.5 | 39 |
| PCRIX2.5/60/400 | 2.5 | 60 | 5.4 | 22.9 | 1.5 | 38 |
| PCRIX2.5/50/2000 | 2.5 | 50 | 5.4 | 22.9 | 1.5 | 39 |
| PCRIX2.5/60/2000 | 2.5 | 60 | 5.4 | 22.9 | 1.5 | 38 |
| PCRIX2.5/50/150 | 2.5 | 50 | 5.4 | 22.9 | 1.5 | 39 |
| PCRIX2.5/60/150 | 2.5 | 60 | 5.4 | 22.9 | 1.5 | 38 |
