Terrasse sur colonnes Partie 3 " Les colonnes" Les colonnes en béton

Bruno Caillard

Les Colonnes en bétons Shéma, Photos, méthode

COLONNES : ELEVATION DE 8 COLONNES BETON

Outillage et materiel nécessaire

  • Betonnière
  • Petit échafaudage
  • Fil à plomb
  • Sangles
  • Planches de coffrage
  • Pointe Acier

1- Mise en place des armatures métalliques

Reliez aux attentes au sol, par soudures ou attache fil de
fer, avant le positionnement des coffrages tubulaires cartonnés.

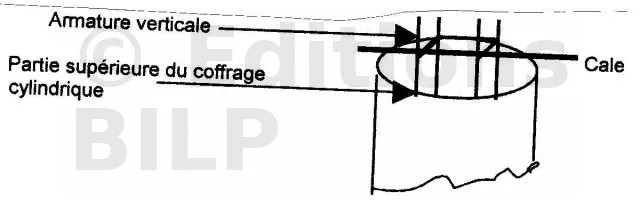

Les hauteurs des armatures métalliques devront être supérieures à celle des coffrages tubes, pour
avoir ainsi la possibilitée de les plaquer au sol à l’aide de cale.

(Voir croquis)

2-Caler et Brider

Les cales bois ou autres empêcherons les coffrages de se soulever sous
la pression du béton, pendant son coulage.
Les armatures étant plus longue , elles permettrons aussi de se lier avec les éléments horizontaux.

Après la pose des huit coffrages à la verticale, fabriquez des cales intercalaires, ( Voir croquis )

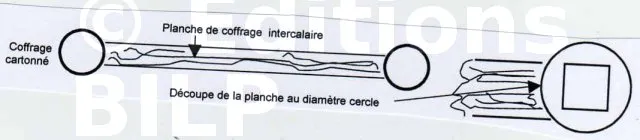

Cales intercalaires

La pose de cales intercalaires

Avec 4 planches, confectionnez 5 coffrages verticaux afin d’en caler seulement 5 sur 8 .
Veillez à ce que la base de vos coffrages cylindriques soit bien bridés, à l’aide de cales bois et de pointes acier. ( Voir croquis )

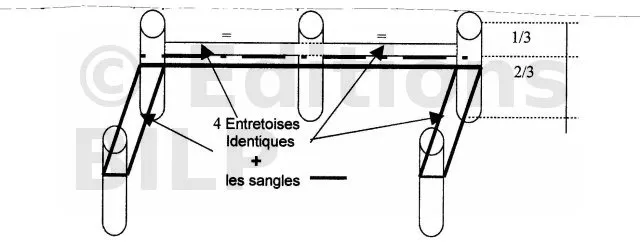

ceinturages

ceinturages des piliers

3-Ceinturer

Ceinturez des Piliers , en prenant soins de ne pas déformer les coffrages. (voir croquis)

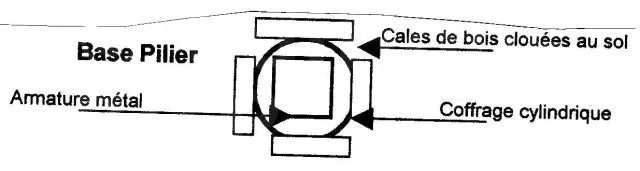

Brides

brides et cales en bois

Coulage des 5 piliers, après s’être assuré du parfait aplomb ,et de leur parfaite stabilité, ainsi répétez l’opération pour les 3 autres. Mettre des chandelles supplémentaires si nécessaire, avant
le coulage du béton vibré ( de préférence au ciment blanc)

Attention : Ne jamais trop vibrer le béton .

élévation colonnes
