CONFECTION D’UNE TERRASSE COUVERTE PARTIE 2

terrasse : Les règles

Ce mois-ci nous allons aborder :

1- le materiel et l’outillage nécessaire
2- Croquis explicatif, Fouilles des fondations, Coffrage superficiel
3- Betonnage, Decoffrage, Dalle en béton armé.

Le mois prochain nous aborderons :

1-Le materiel nécessaire
2- élévation des colonnes

1 Materiel et outillage nécessaire

Materiel :
Planches de coffrage : Longueur 400 cm, largeur 200 cm, épaisseur 27 mm.
Tube PVC diamètre 16 mm ( tube IRL rigide gris, employé par les électriciens )
Tige filetées 6mm en longueur de 1 m, écrous et rondelles.

Outillage :
Perceuse, mèche à bois diamètre 8 mm.
Visseuse, et vis cruciforme longueur 50 mm

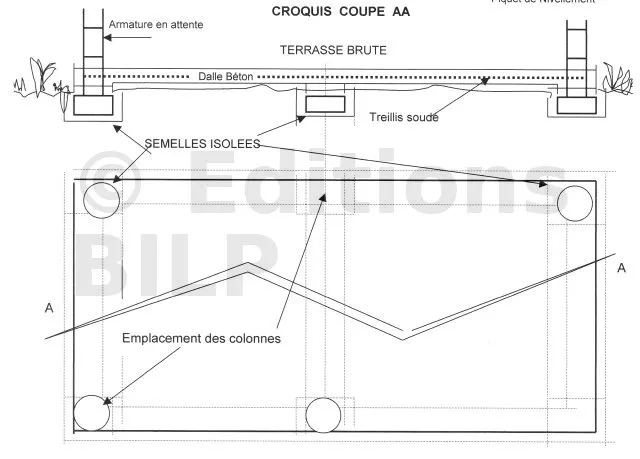

2-Croquis,Fondation et coffrage

Fouilles des fondations isolées : ( Les côtes des fouilles sont en fonction du volume et bien sur, du poids de l’ouvrage )

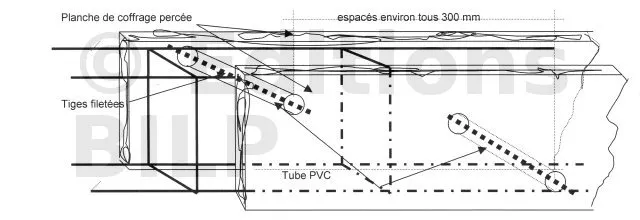

Fabrication du coffrage superficiel : voir plan ci dessous

Coffrage superficiel

Mettre impérativement l’armature dans le coffrage, avant la mise en place des écarteurs PVC et les tige filetées, ainsi que les rondelles et écrous.
Bien positionner votre ensemble coffrage, en vous servant des repères récemment mise en place ( chaises et piquets de nivellement ).

Faire en sorte qu’il n’y ai pas de vide entre le bas du coffrage et le sol, piocher si nécessaire,pour éviter les perte de béton pendant le coulage.
Bloquer votre coffrage de part et d’autre, par des piquets (en bois par exemple), pour qu’il soit immobilisé. Pour une bonne solidité de l’ouvrage, il est préférable de le couler votre ensemble en une seule fois.

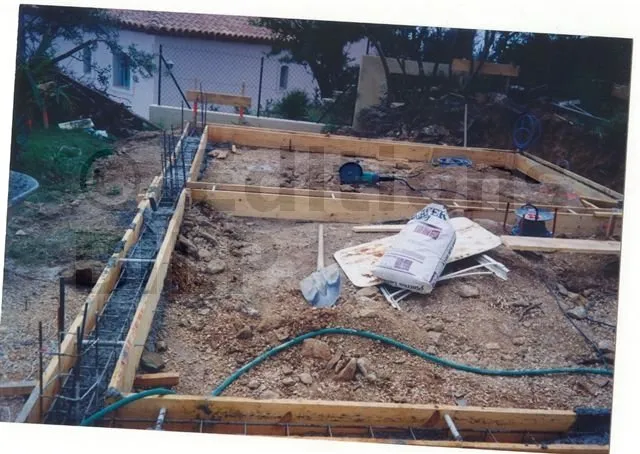

Coffrage

3- Betonnage

Betonnage : Béton dosé à 350 kg, fabriqué sur chantier, ferraille 40 Kg le m3

NOTA
La mise en œuvre, par temps froid, demande des précautions particulières. Le temps froid est
une période d’un minimum de trois jours consécutif où la température descend au- dessous des 5 degrés.
Par temps chaud, est une température supérieure à 25 degrés, la mise en œuvre demande elle aussi des
précautions particulières. Suivre dans les deux cas, les fiches technique des ciments employés.

Il est préférable de se munir d’un vibreur ( location ) pour exécuter du travail correct, il est déconseillé
de trop vibrer un béton (ségrégation).

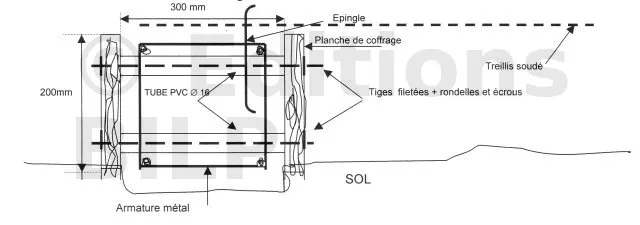

Aussi-tôt après le coulage du béton, n’omettez pas de mettre en place les épingles,voir croquis
ci-dessus, avant le durcissement du béton.
Les épingles servant de lien , entre la base et la dalle béton prochainement créée.

Betonnage


Décoffrage :
Le décoffrage, peut être pratiqué dès le lendemain. Un nettoyage minutieux doit être de rigueur, ainsi que le stockage des planches de coffrage. Elle nous serons encore d’une
grande utilité pour la continuité de notre ouvrage.


Dalle en béton armé :
Surface à traiter 36 m²,
Ferraillage 30 kg / m3, Béton dosé à 350 kg.

Coffrage : Se servir des tubes PVC figés dans le béton pour le blocage du prochain coffrage. Faire dépasser les planches de coffrage de 7cm au dessus du béton récemment coulé. Mettre à niveau le coffrage avec les points de niveaux (chaises et piquets de nivellement).


Travaux préparatoire :
Avant coulage de la dalle, (épaisseur 7 cm )
Ratissage, étalage, ajout de terre arable, ainsi que de gravas, stocké à proximité.
Afin d’obtenir un coffrage perdu,à 10 cm en dessous du niveau de la dalle fini, ajout de mélange béton
crus , ratisser pour obtenir une meilleure planimétrie. Mise en place du treillis soudé sur toute la surface.

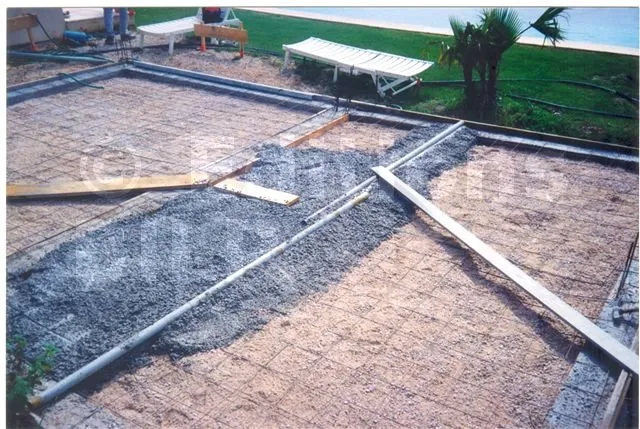

Mise en place des règles métallique, de niveau avec le coffrage extérieur.( voir photo)

terrasse : Les règles

Collage :Enfin, procédez au coulage du béton, tiré à la règle le plus proprement possible, sachant que des dalles 50x50 seront posées.
