Construction d’une terrasse couverte sur colonnes Etape 1 outillage nécessaire et méthode d’implantation

Bruno Caillard

CONFECTION D’UNE TERRASSE COUVERTE SUR COLONNES

SURFACE DE L’OUVRAGE : 36 m² ( 9 m x 4 m)

Cette rubrique est offerte par l’ ETALVIT, l’outil indispensable pour étaler le mortier sur les agglos.

Votre partenaire pour une construction de qualité.

Nous allons, avec cet édifice, passer par toutes les étapes de construction. De la préparation du sol à la couverture. Chaque mois nous découvrirons une nouvelle étape.

Ce mois-ci :

1- Inventaire de l’outillage et du matériel nécessaire.

2- Préparation et méthode d’implantation

Le mois prochain :

3- Inventaire de l’outillage et du matériel nécessaire

4- Coffrage + photos explicatives

1- Inventaire de l’outillage et du materiel


A- Outillage :
Engin Mécanique, camion benne, pèles, pioche, râteaux, règle
Alu env 5m,niveau à bulle, niveau à lunette, cordeaux, poudre blanche ou chaux pour
traçage au sol provisoire, massette, pointe 80mm env, égoïne,

B- Matériel : Planches de coffrage, et tasseaux de bois pour la confection des CHAISES.

2- Préparation et Méthode d’ implantation

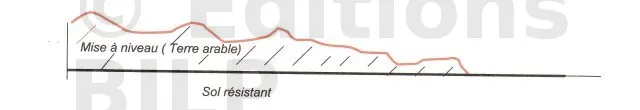

A- Terrassement : Mise à niveau du terrain à bâtir, à l’engin mécanique sur environ 80m². Nivelage après le décaissage de la terre arable, ainsi que son évacuation par camion. Recherche d’un sol résistant.

B- Implantation de l’ouvrage : l’implantation de la terrasse, consiste à tracer sur le terrain, l’emplacement de la bâtisse avec précision, idem au plan.

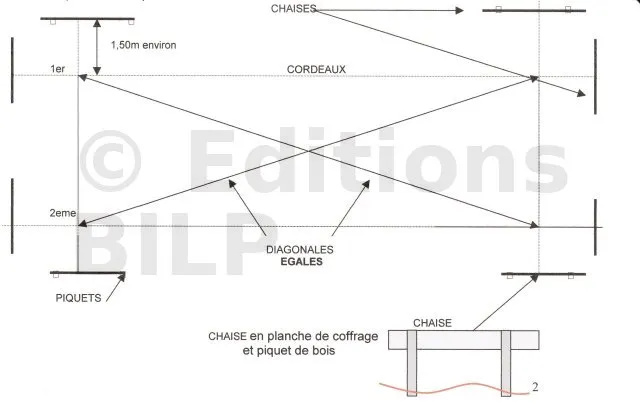

L’implantation est déterminée par un ensemble, constitué d’éléments appelés chaises et cordeaux.
Les chaises devrons être placées, à 1,50 m en périphérie de l’ouvrage, selon la disponibilité d’espace.

Mise en place des cordeaux, ainsi que les piquets de nivellement :

Mettre les cordeaux 1er et 2eme, dans le sens de la longueur, bien parallèles, à l’aide de pointes fixées sur le haut de chaque chaise . Cela déterminera la largeur de votre ouvrage.
Attention ! : Bien tendre les cordeaux .

Se munir d’une grande équerre , ou en fabriquer une soi même *, Vous pouvez ainsi continuez, la mise en place des deux autres cordeaux en vous aidant de votre nouvelle équerre. Pour finir, contrôlez les diagonales de votre rectangle, elles doivent êtres parfaitement égales.

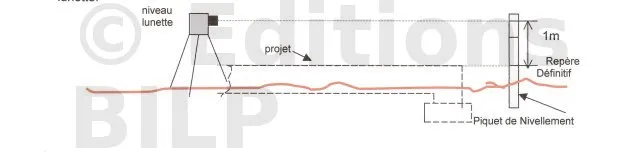

Les piquets de nivellement en bois ou métal, devront être implantés aux extrémités, et à proximité de l’ouvrage, pour permettre avec facilité, de contrôler le niveau déterminé avec la lunette.

*Fabrication d’une équerre : Tracer une épure sur une surface plane, un triangle rectangle, 120 cm sur 160 cm ayant une hypoténuse de 200cm, vous obtiendrez une parfaite équerre, que vous pouvez reproduire en bois ou autre.

Votre dossier à télécharger

DOCUMENT WORD

Bonne lecture
