Renforcement (contrefort)

Bruno, Yvan

Quand la hauteur du mur et/ou la force de poussée des terres à soutenir sont importantes, il est indispensable de disposer des contreforts dans le but de raidir le mur de soutènement.

Voici un extrait gratuit du guide de construction des MURS DE SOUTÈNEMENT :

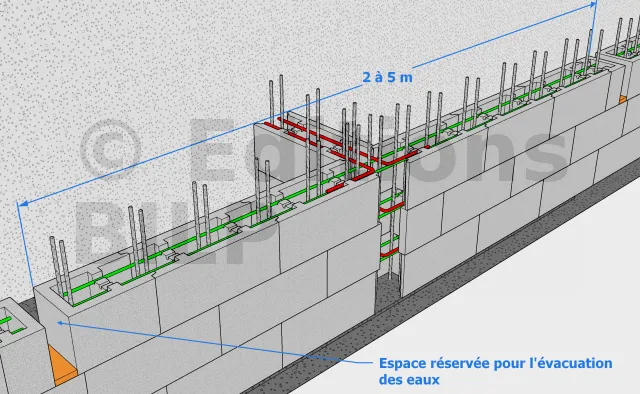

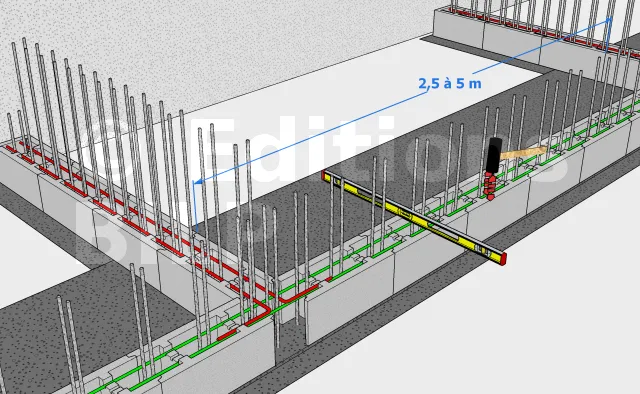

Les contreforts peuvent être disposés soit à l’arrière, soit à l’avant (très discutable du point de vue de l’esthétisme) du mur. Ils sont espacés de 2,5 à 5 m en fonction des forces en présence.

Les armatures à adopter pour la réalisation des renforts sont les mêmes que pour la mise en œuvre générale. Ils sont donc également en fonction de la hauteur, du type de bloc à bancher et des poussées.

Les possibilités

Il existe deux possibilités pour la réalisation des contreforts :

  • Des contreforts simples

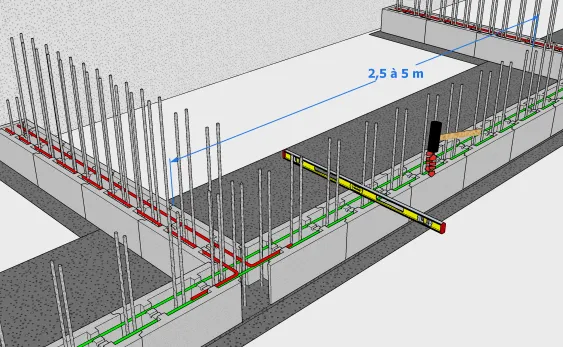

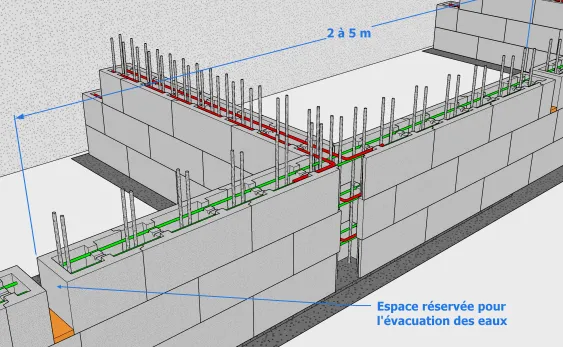

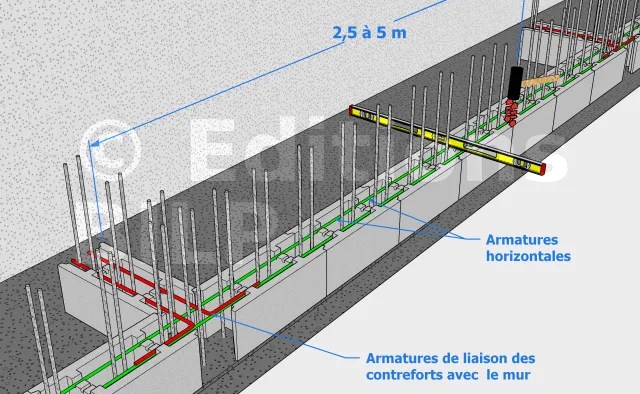

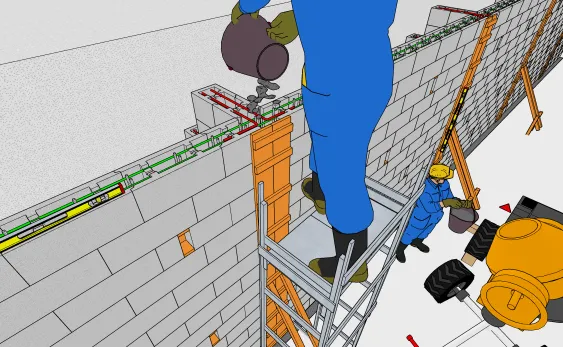

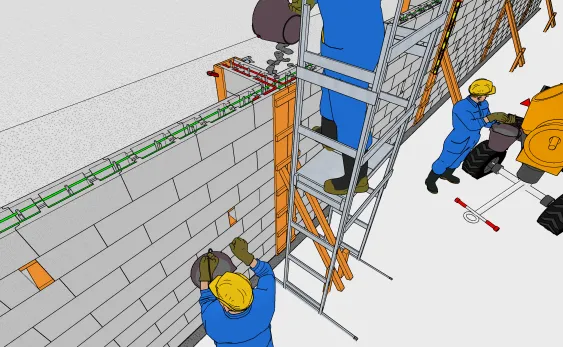

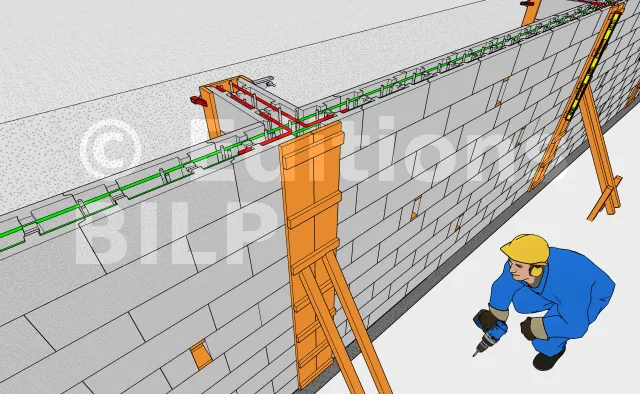

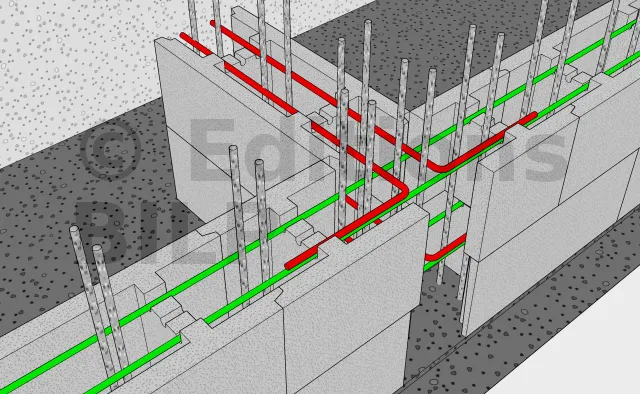

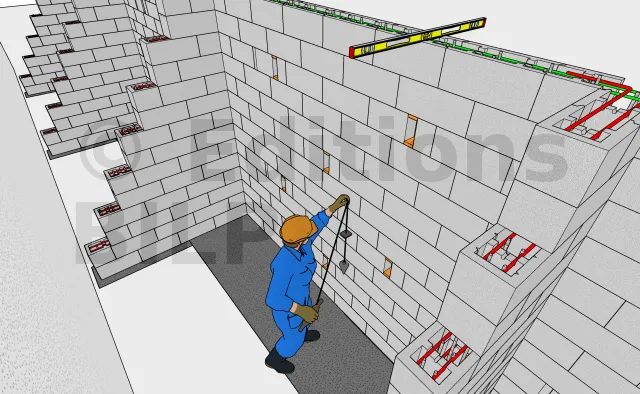

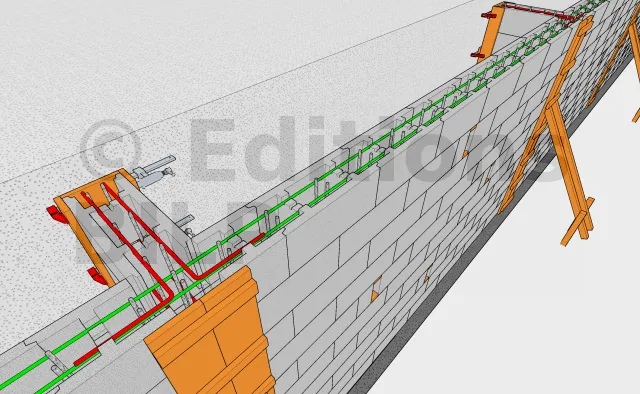

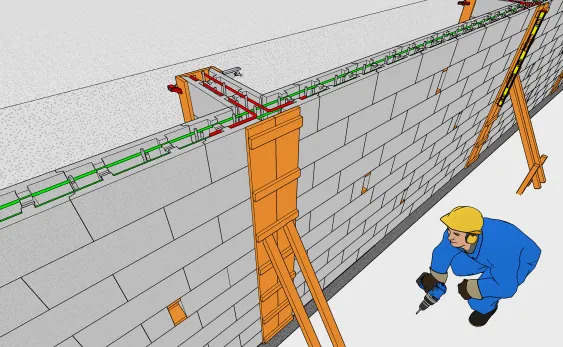

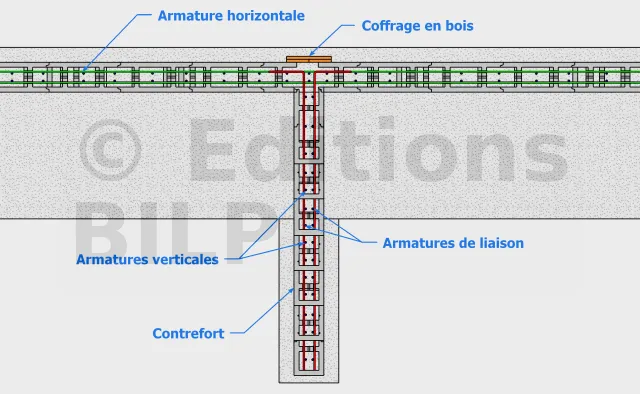

Vue des contreforts simples

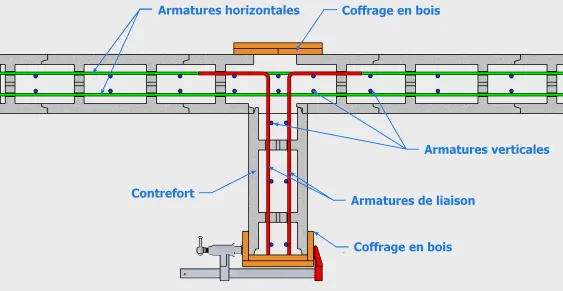

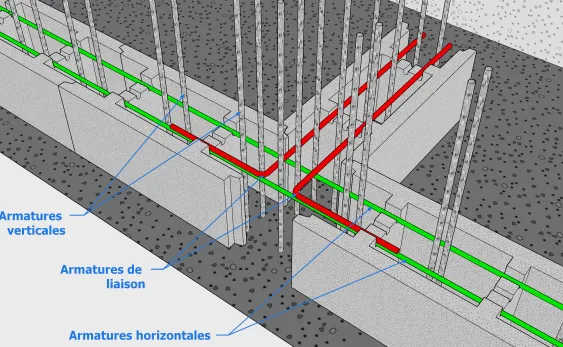

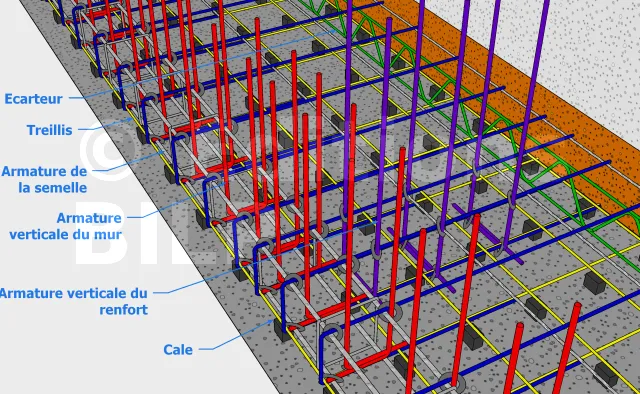

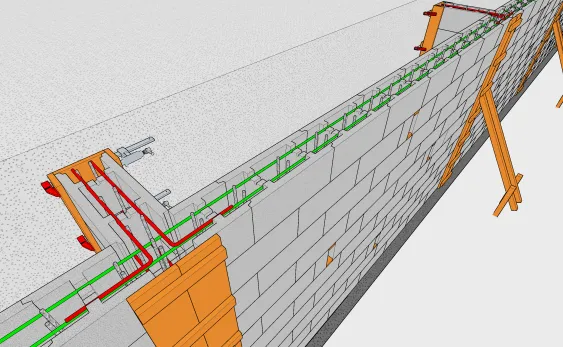

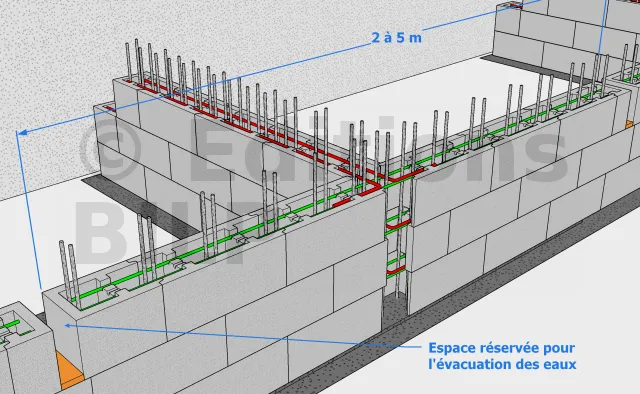

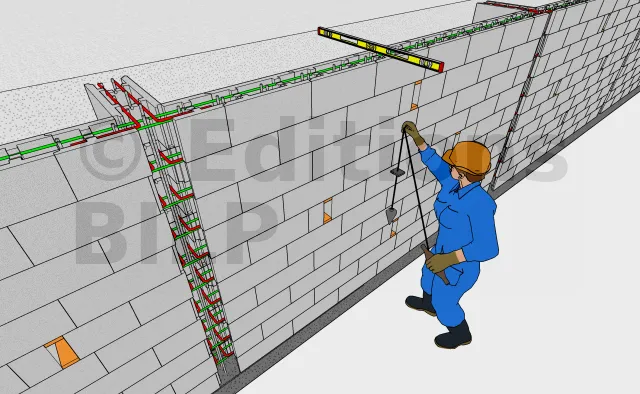

La disposition du ferraillage des contreforts simples


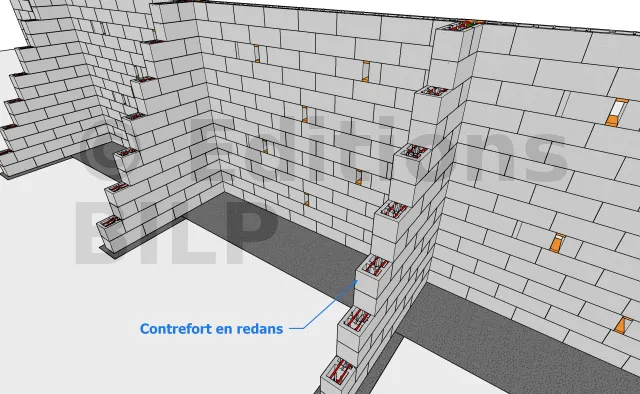

  • Des contreforts en redans

On y a recours dans les zones à forts risques de crues ou d’inondations et/ou la hauteur du mur est très conséquente.

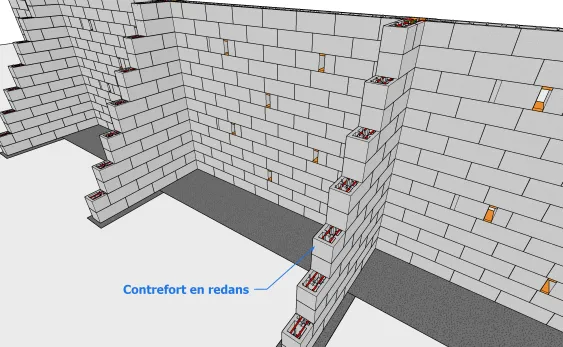

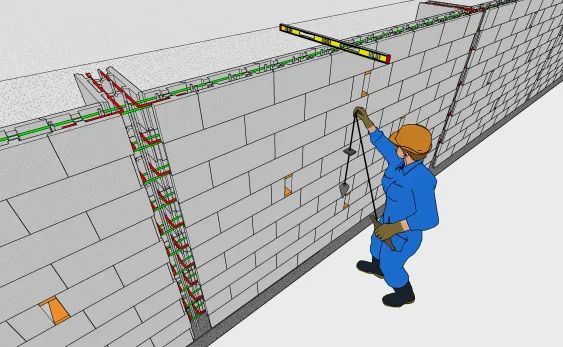

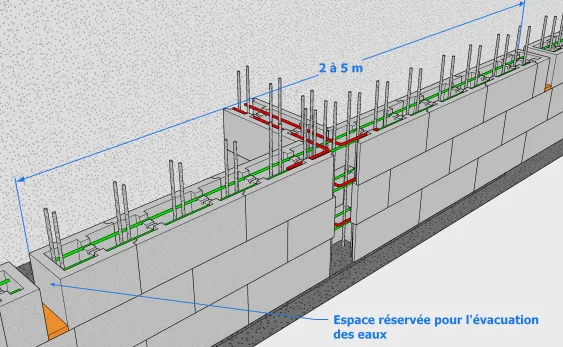

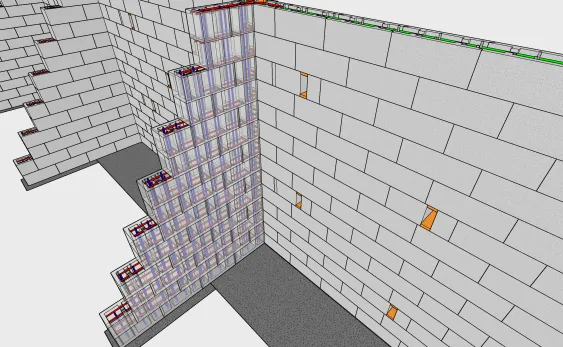

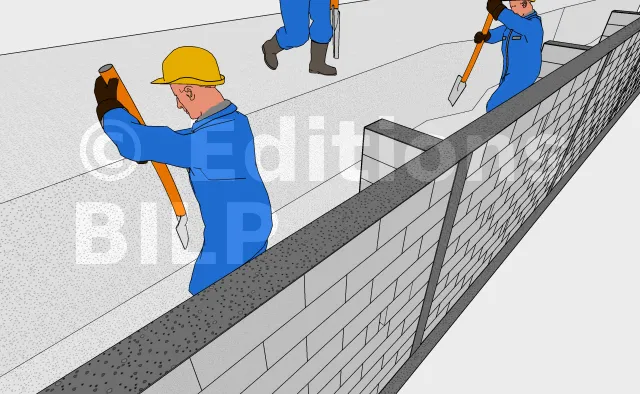

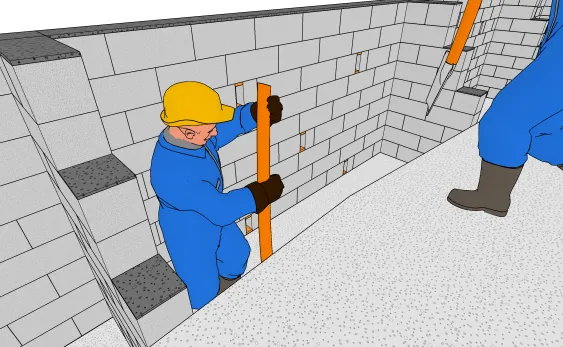

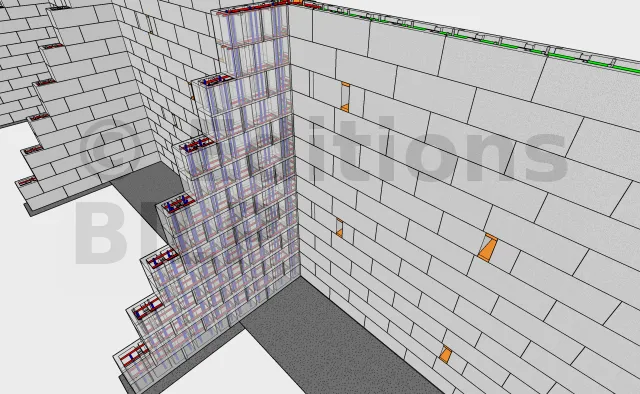

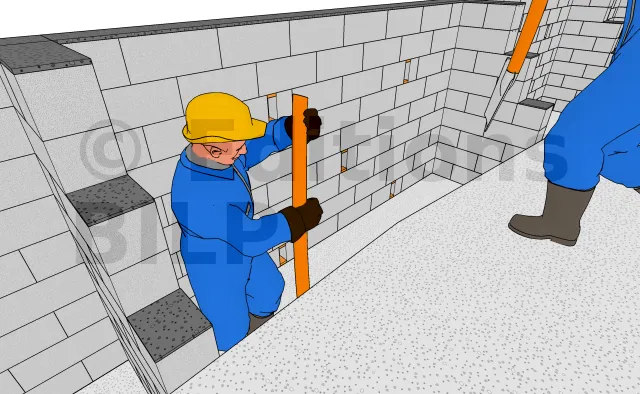

Vue des contreforts en redans

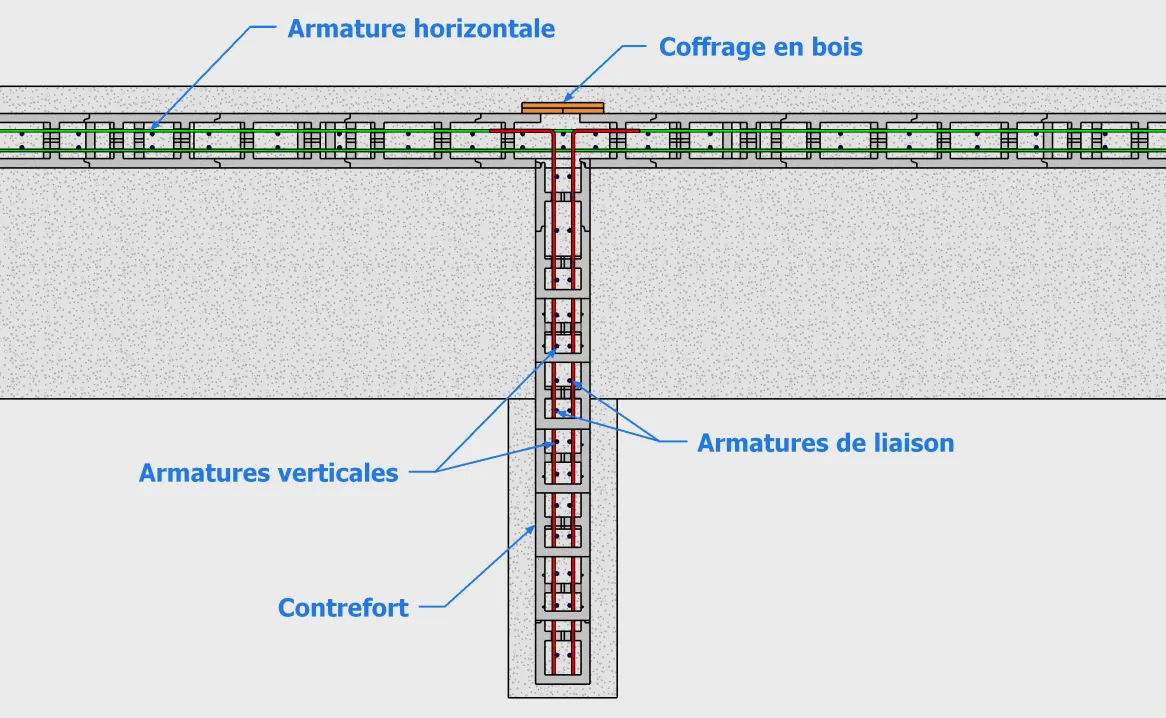

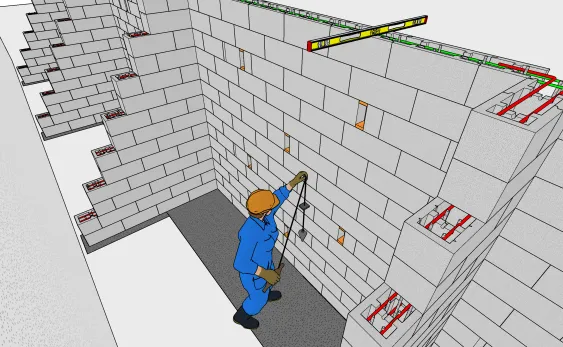

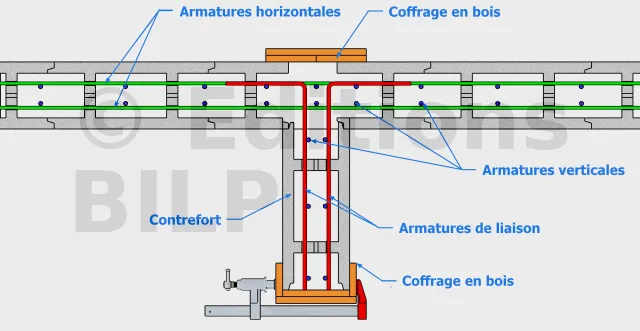

Vue de la disposition du ferraillage des contreforts en redans

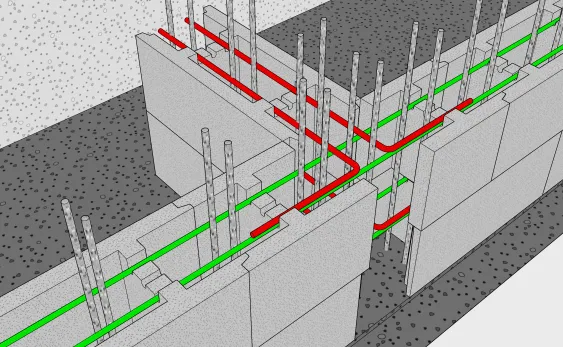

La disposition du ferraillage des contreforts en redans

La mise en œuvre

La mise en œuvre des deux possibilités de contrefort est très similaire avec la mise en œuvre générale sauf la disposition des armatures et des blocs à bancher avec la création des contreforts et du système d’évacuation d’eau.

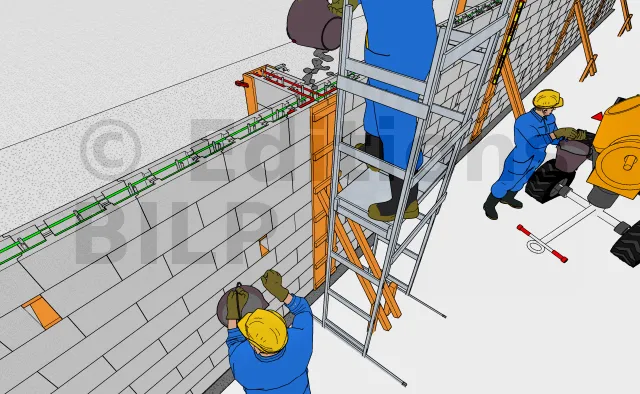

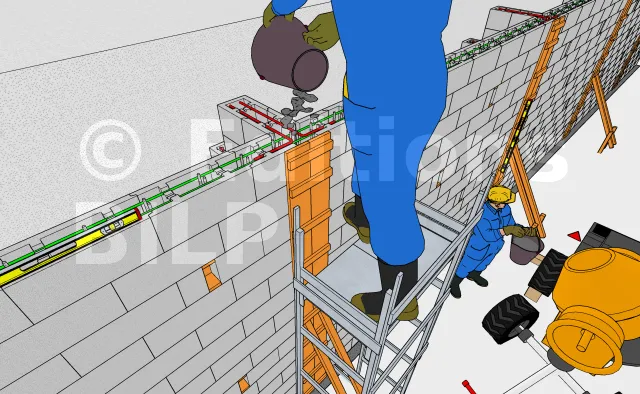

Mise en oeuvre des contreforts simples

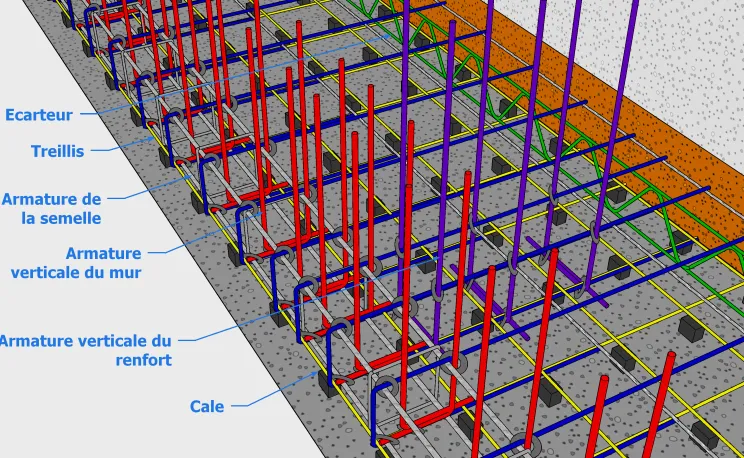

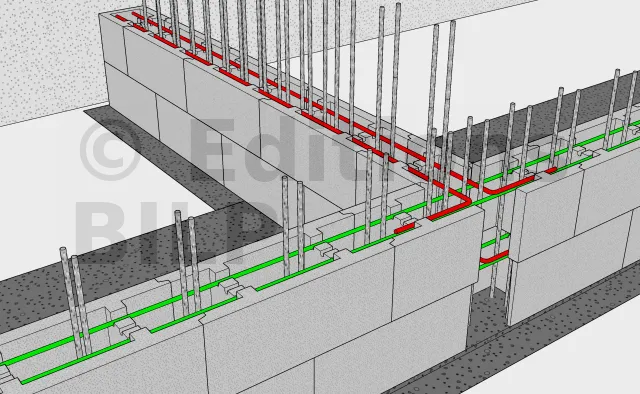

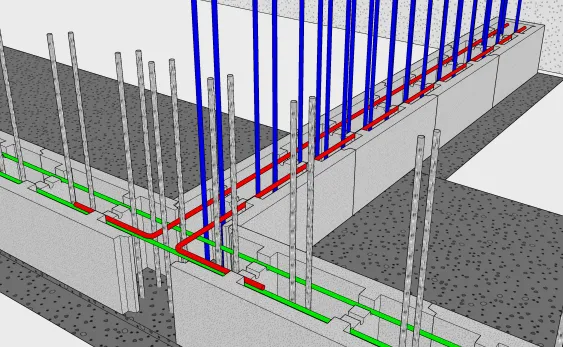

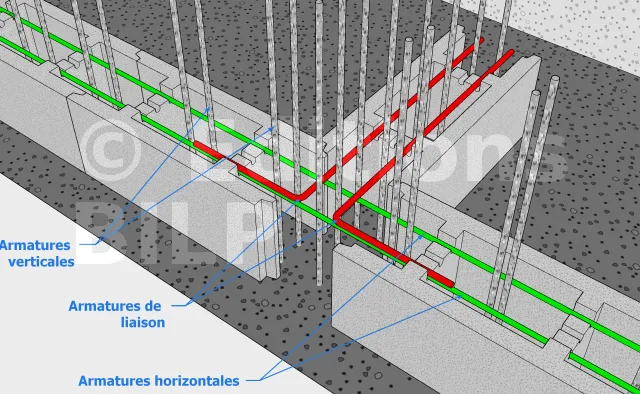

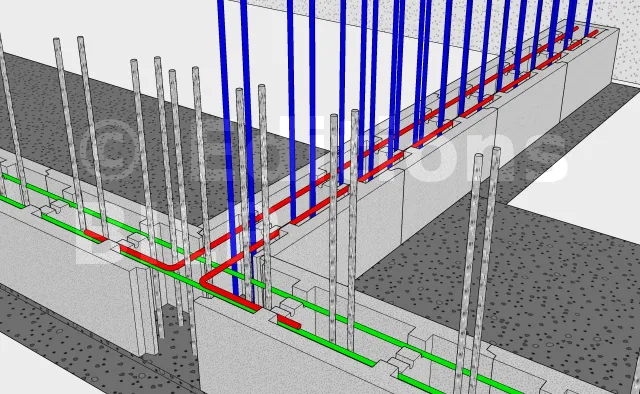

La mise en place des armatures de la semelle et des armatures d’attente verticale

Après avoir préparé le terrain, réalisé l’emplacement des semelles, mis en place le tout-venant, le lit de sable et le béton de propreté comme dans la mise en oeuvre générale, il vous faudra mettre en place les armatures.

[...]

...Il y a une suite !
