Les types de fondation

Bruno Caillard

Toute structure a besoin d’une bonne base pour ne pas s’effondrer. C’est pour cela qu’une fondation fait office de relais entre la structure et le sol. Elle est comprise dans l’élément architectural d’un bâtiment et a pour rôle de s’opposer au tassement et aux infiltrations des eaux, tout en assurant la transmission des charges et la répartition de ces dernières dans le sol.

Voici un extrait gratuit du GRAND GUIDE DE LA MACONNERIE :

On peut retrouver trois principaux types de fondation qui sont :

  • la fondation superficielle
  • la fondation profonde
  • la fondation spéciale

On peut les différencier par leur géométrie et leur fonctionnement.

Fondation superficielle

Semelle filante
Semelle isolée

Les fondations superficielles se forment comme suit : le niveau du fond de fouille est le sol d’assise de la fondation, c’est-à-dire le sol capable de reprendre les charges du bâtiment en entraînant un tassement minimum.

On distingue deux types de fondations superficielles :

  • Semelle isolée : qui sont les fondations de poteaux
  • Semelles filantes : qui sont les fondations des murs, surtout les murs en parpaings et les voiles. Les semelles filantes servent à répartir les charges sur une plus grande surface afin que l’ouvrage ne s’enfonce pas dans le sol.

Utilisation
On utilise ce type de fondation lorsque les couches de terrain capables de supporter l’ouvrage sont à faible profondeur. De ce fait, celle-ci est recommandée sur des sols de bonne stabilité, à savoir des sols qui ne nécessitent pas de renforts particuliers au niveau des fondations.

Caractéristiques
Ces types de fondations sont de faible profondeur et sont utilisés pour les constructions légères. Les fondations superficielles sont constituées par des semelles ayant une plus grande largeur que l’élément supporté de façon à ce que le taux de compression du sol ne dépasse pas son taux de compression admissible.

Avantages et Inconvénients
Dans les constructions, on peut toujours citer quelques avantages et inconvénients concernant les matériaux, l’ouvrage proprement dit ou les mises en œuvre. Voici donc en quelques lignes d’une part les avantages et d’autre part les inconvénients de ce type de fondation.


Avantages

  • La mise en œuvre de ce type de fondation est simple
  • Faible coût

Inconvénients

  • Les fondations sont limitées en terme de dimension
  • Elles sont utilisées pour les constructions légères situées sur un bon terrain

Vous obtiendrez plus de détails en consultant l’article qui traite des différents types et caractéristiques des fondations superficielles mais également celui concernant la mise en oeuvre des semelles filantes.

Fondation profonde

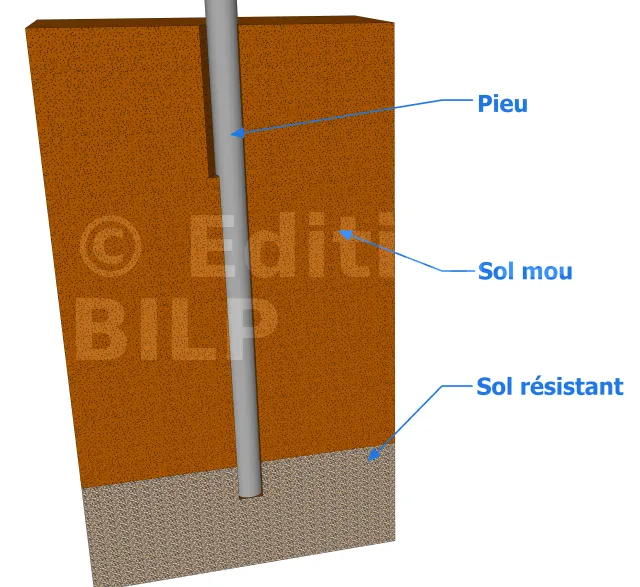

Fondation profonde

Utilisation
Son utilisation est requise lorsque le sol résistant se trouve à une très grande profondeur ou dans le cas d’une structure très importante.

Caractéristiques
Ce type de fondation repose sur la reprise de charge par le sol en dessous de la base de la fondation et à cela s’ajoute le frottement latéral entre ces deux derniers.

On distingue deux principaux types de fondations profondes :

  • Les pieux qui sont des fondations élancées et sont composées par la tête, la pointe et le fût.
  • Les puits qui sont creusés à la main. Ils sont soit circulaires avec un diamètre minimum de 1,20 m, soit de section quelconque mais avec une largeur minimale de 0,80 m et une section minimale de 1,10 m².

Les principaux types de pieux sont :

  • Les pieux en bois : la tête du pieu est protégé par un sabot. Ils sont enfoncés dans le sol par l’intermédiaire d’une charge assez importante jusqu’à ce qu’ils atteignent le bon sol. Pour les protéger des éventuels attaques des insectes, les enduire d’huile de vidange est indispensable.
  • Les pieux battus : ce sont des pieux préfabriqués généralement en métal ou en béton armé.
    Les pieux métalliques sont des tubes qui peuvent être ouverts ou fermés à leur bases ou bien en forme de « H ».
    Les pieux en béton armé sont fabriqués sur une aire à proximité du chantier.
    Leur mise en œuvre se fait par battage ou vibration.
    Les pieux forés : on procède d’abord au forage du pieu et c’est après que l’on fait couler le béton.

Avantages
Prête à l’emploi
Rapide

Inconvénients

  • Coûteuses
  • Nécessite des matériels spéciaux pour la mise en œuvre.

Pour plus de détails sur ce type de fondation, vous pourrez notamment consulter les articles sur les différents types et caractéristiques des fondations profondes et les différents types de pieux et leurs conditions d’emploi pour finir par la mise en oeuvre des pieux.

Fondation spéciale

On peut trouver trois types de fondation spéciale :

  • fondations sur radier général,
  • fondations par congélation,
  • fondations dans l’eau après épuisement.

La fondation sur radier général : est utilisée lors de la construction sur un terrain compressible dont la résistance insuffisante contraint d’établir des semelles de très grandes largeurs.

La fondation par congélation : est utilisée dans le cas de forage de puits de fondation dans des terrains suffisamment poreux.

La fondation après épuisement : ce type de fondation est employé pour les travaux dans les rivières et les fleuves.

D’après ces trois types de fondations spéciaux, nous pouvons en conclure que le coût de réalisation de ces derniers est relativement élevé.

Utilisation
Ce type de fondation est utilisé dans les mauvais terrains et pour les constructions présentant une charge importante.

Caractéristiques
Ce qui caractérise cette fondation est la pose de colonnes de pierres ou de graves ciments dans le sol avant les semelles.

Avantages

  • Sérénité de l’ouvrage
  • Sécurité des usagers

Inconvénients

  • Très coûteux
  • Nécessite l’utilisation des matériels spéciaux et d’ouvriers spécialisés

Les libages et les longrines

Longrine

Longrine

Une longrine est une poutre en béton armée que l’on dispose horizontalement entre ou le long des massifs de fondation.

Utilisation
Elle est généralement utilisée pour répartir les charges venant des éléments à supporter (murs, poteaux, dalles) vers des appuis ponctuels tels que les semelles isolées, les pieux, etc.
Par conséquent, c’est la ceinture périphérique du bâtiment assurant la jonction avec le dallage en béton armé. Elle délimite par la même occasion le dallage.
Elle est indispensable quand le terrain est en pente et que l’on ne souhaite pas faire de grands travaux de terrassement.

Avantages

  • Rapidité d’exécution
  • La topographie du terrain ne pose pas de problème pour le bon déroulement de la construction.
  • Elle permet un passage et une ventilation des vides sanitaires.
  • Stabilité de l’ouvrage

Les libages

Ils peuvent être en béton armé ou tout simplement en bloc de béton, de pierre ou de moellon. Ils sont noyés dans l’épaisseur d’un mur ou celle d’une fondation. Ils assurent principalement la liaison entre les murs de construction et la fondation.
On peut les assimiler à un soubassement et ils présentent en général les mêmes avantages que pour le cas des longrines.

Utilisation
Comme pour les longrines, le libage assure la transmission des charges vers la semelle. Il est généralement utilisé dans le cas d’une semelle filante.
On y a recours quand le sol est compressible (limon, argile) et pour éviter d’éventuels tassements différen[...]
