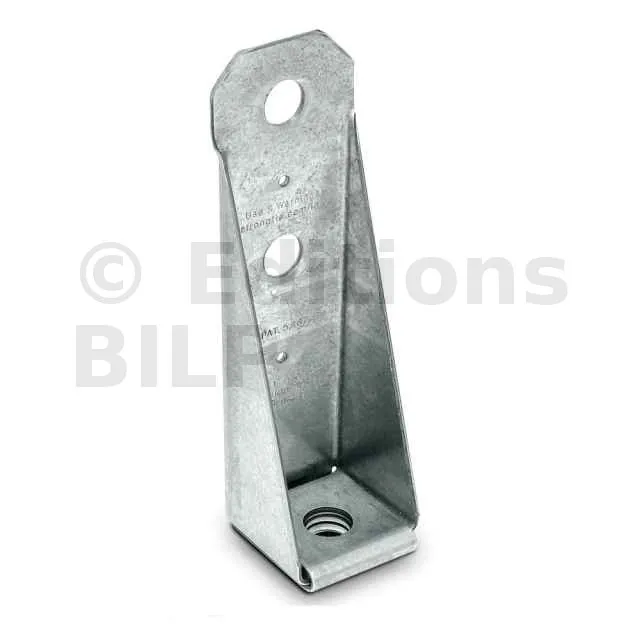

Ancrage pour montant d’ossature 64x220x57mm épaisseur 2.5mm - Réf. HD3B
L’ancrage HD3B est utilisé pour transférer les efforts de traction à travers les planchers, pour ancrer les pannes à la maçonnerie ou au béton. La distance réglementaire du boulon au bord du bois est donnée par la hauteur E1. Fabriqué sans soudure ce qui assure de meilleures performances.
-
RéférenceHD3B
-
Epaisseur2.5mm
-
FabricationFrançaise
-
MatériauAcier galvanisé G90 SS (grade 33) suivant ASTM A-653
-
MarqueSIMPSON Strong-Tie
-
Perçages Aile B1Ø16
-
Perçages Aile A2Ø16
-
Epaisseur (D)11mm
-
Profondeur (E)33mm
-
Largeur64mm
-
Hauteur (F)64mm
-
Hauteur (G)123mm
Caractéristiques
Déclarations de performance : FR-DoP-e07/0285
Agréments techniques : ETA-07/0285
Matière
- Acier galvanisé G90 SS (grade 33) suivant ASTM A-653,
- Epaisseur de la base : 11 mm,
- Epaisseur du corps : 2,5 mm.
Avantages
- Peut être utilisé par paire sur poteau,
- Ancrage de faible largeur utilisable sur montants d‘ossature de largeur 45 mm,

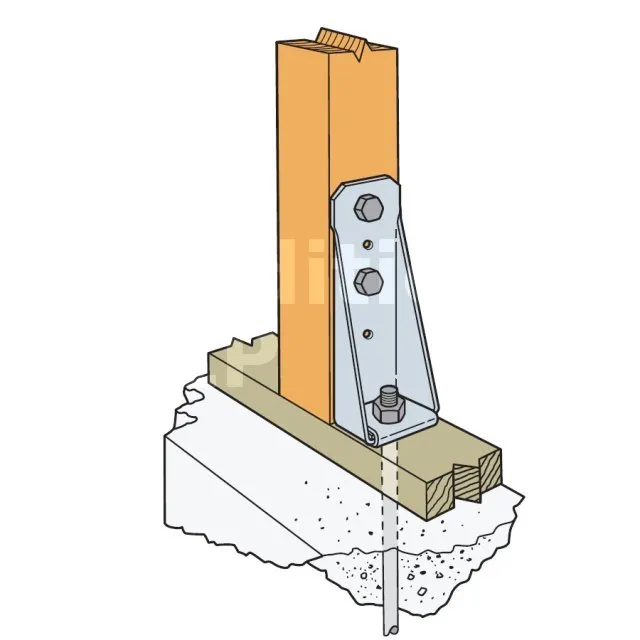

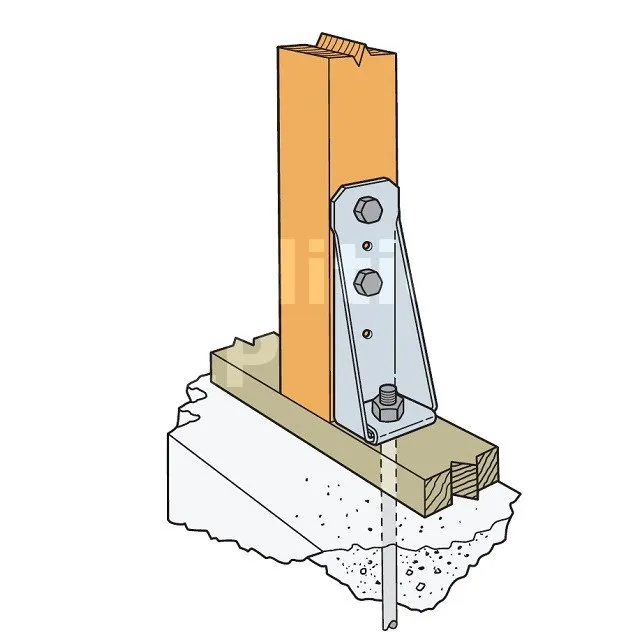

- Permet d‘ancrer solidement le mur ossature bois au sol (préconisé en zone sismique),

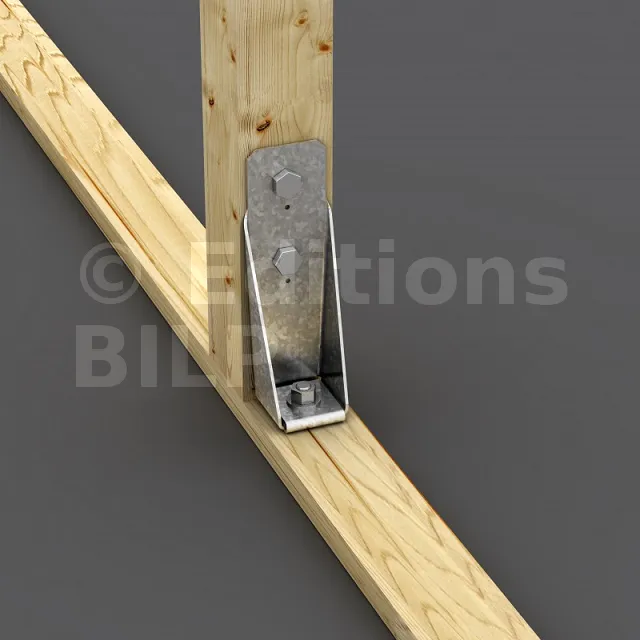

- Renforce la connexion montant - lisse basse en empêchant le soulèvement du montant : ainsi, la dissipation d‘énergie dans le panneau s‘effectue au niveau du couturage.
Applications
Support
- Porteur : bois, béton,
- Porté : bois.
Domaines d’utilisation
- Montants ossature bois
Dimensions
Vous allez procéder exactement de la même manière que précédemment pour leur pose. Au fur et à mesure de l’avancement de la construction, à l’aide d’un niveau à bulle, il sera nécessaire de revérifier l’alignement des futs.
Même si l’escalier est autoporteur, pendant le montage, il faudra mettre des cales que l’on pourra retirer après avoir couler le béton. Ainsi, il vous faudra mesurer sa hauteur par rapport au sol, ce qui correspondra à la hauteur de la cale qui va servir à maintenir la première marche.
Vous allez donc emboîtez la marche déjà munie de son ferraillage dans l’encoche du fut. Puis, vous allez vérifier le niveau ainsi que l’équerrage.

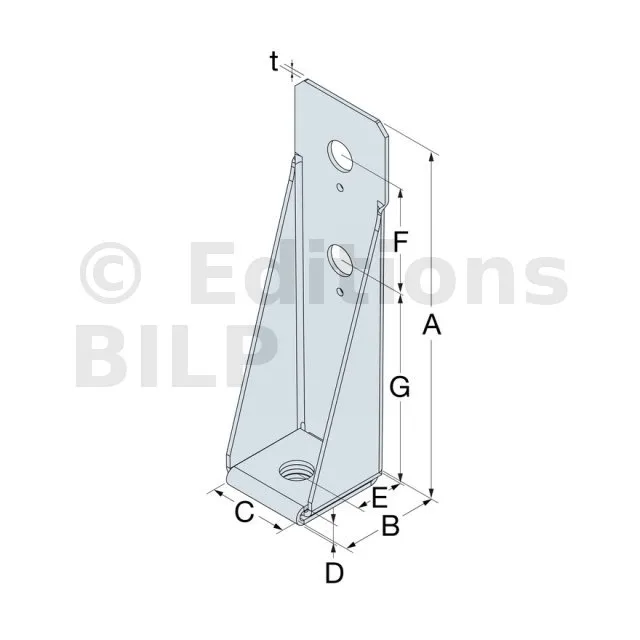

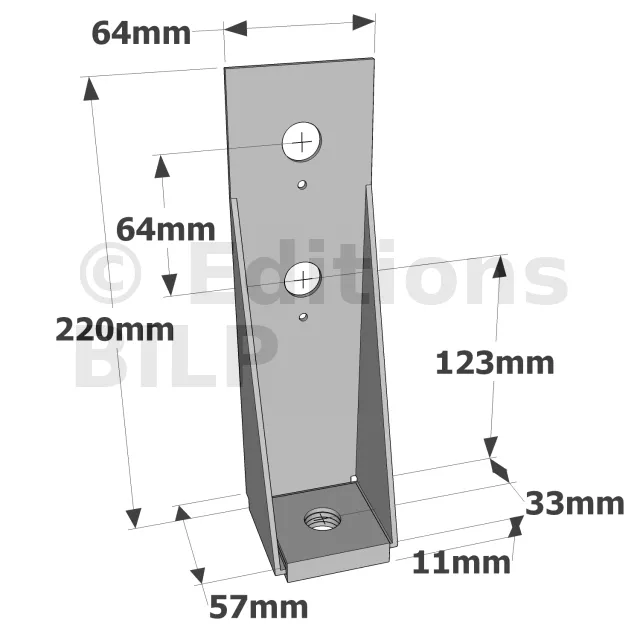

| Références | Dimensions [mm] | Perçages Aile A | Perçages Aile B | ||||||
|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | E | F | G | Ø16 | Ø16 | |
| HD3B | 220 | 57 | 64 | 11 | 33 | 64 | 123 | 2 | 1 |
Performances du produit
Vous allez procéder exactement de la même manière que précédemment pour leur pose. Au fur et à mesure de l’avancement de la construction, à l’aide d’un niveau à bulle, il sera nécessaire de revérifier l’alignement des futs.
| Références | Fixations | Valeurs Caractéristiques - Bois C24 [kN] | |||
|---|---|---|---|---|---|
| Aile A | Aile B | R1.k | |||
| Qté | Type | Qté | Type | ||
| HD3B | 2 | Ø16 | 1 | Ø16 | 15.6 |
Pour poteau de section ≥ 100x100mm
SIMPSON Strong-Tie
Une fiabilité et un service sans équivalent
Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.
Fixations
Support béton :
- Cheville mécanique : goujons WA M16-110/5,
- Ancrage chimique : résine AT-HP + tige filetée LMAS M16-170/20.
Installation
- Utiliser toutes les fixations spécifiées. Le jeu des perçages dans le bois pour les boulons doit être limité à 1 mm,
- Utiliser des rondelles pour les assemblages écrous sur bois,
- Dans le cas d‘éléments doublés, les 2 pièces doivent être clouées ensemble pour agir comme une seule pièce.
Pour commencer, vous pouvez mettre en place la marche qui est sous la première marche.

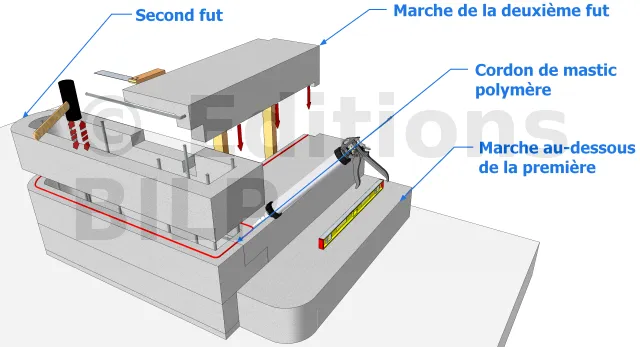

Sur le fut déjà mis en place et comme pour tous les futs, vous allez mettre un cordon de mastic polymère afin d’éviter les vibrations ainsi que les possibles laitances pendant le coulage. Puis, vous allez y placer le prochain fut tout en veillant à ce qu’il soit bien aligné par rapport au précédent en tapotant avec l’aide d’un maillet si nécessaire.
Pour recevoir la contremarche, vous allez mettre également un cordon de mastic polymère sur la première marche. Par la suite vous allez déterminer la hauteur de la cale pour cette nouvelle marche. Puis, vous pourrez mettre la marche dans son encoche et la maintenir avec le cale. Ne jamais oubliez de vérifier l’équerrage et son niveau.

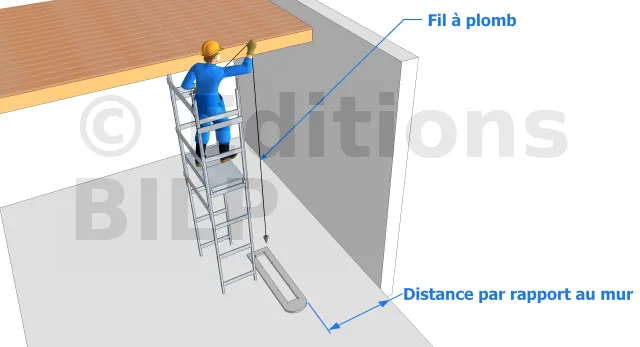

Avec un fil à plomb, vous allez repérer l’emplacement du palier de l’étage inférieur et le tracer. Puis vous allez déterminer la place de la première cale de départ qui devra être posée avant le premier fut.
Par la suite, vous pourrez y placer votre cale pour une première visualisation.
